ANCIEN CAMP

( Abri )









Secteur Fortifié
SFD - SF Dauphiné

Sous Secteur
Ubayette

Quartier
Meyronnes

Maître d'ouvrage
MIL - CORF

Constructeur
MOM

Année
1934

Commune
MEYRONNES (04540)

Lieu-dit / Parcelle
Ancien Camp

Coordonnées
44.468741 - 6.791539

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Notes et informations



CONSTRUCTION, Cout

L'abri a couté fin 1938 un total de 431.700 F hors armement selon un relevé de la chefferie de Gap. 38.500 F sont prévus sur 1939 au titre de finitions diverses.
Source(s) :
SHD - carton 7N3847



CONSTRUCTION, Description

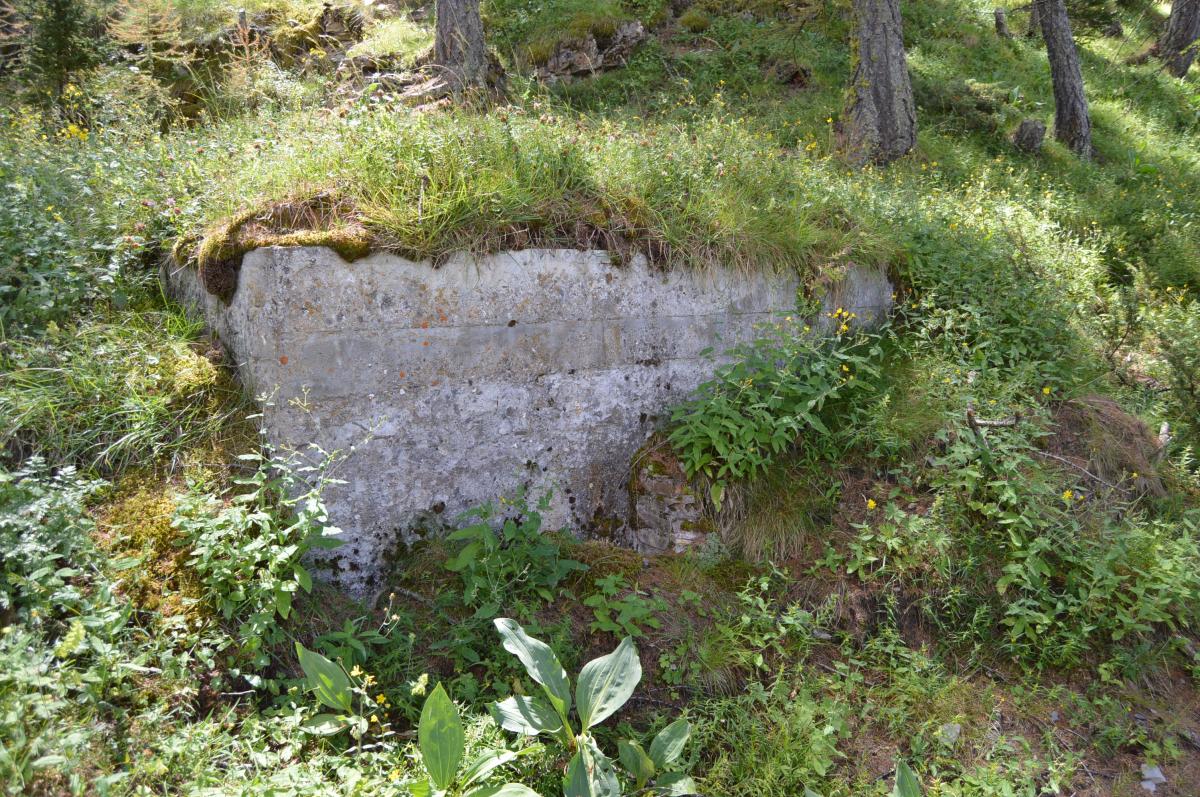

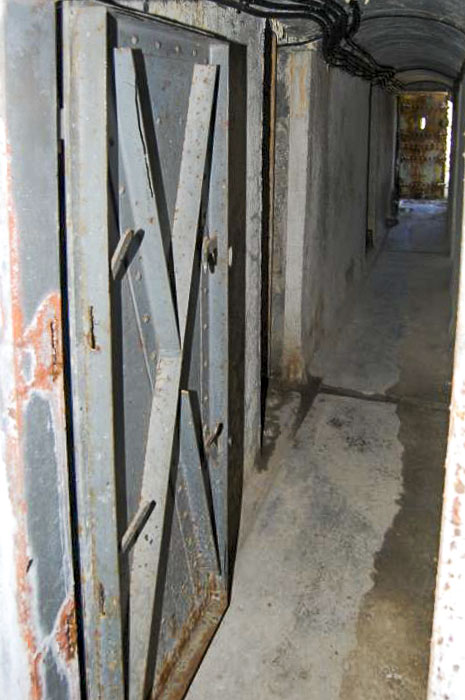

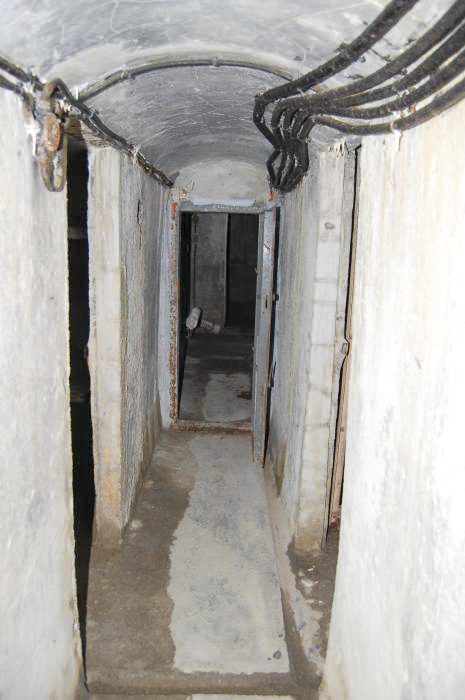

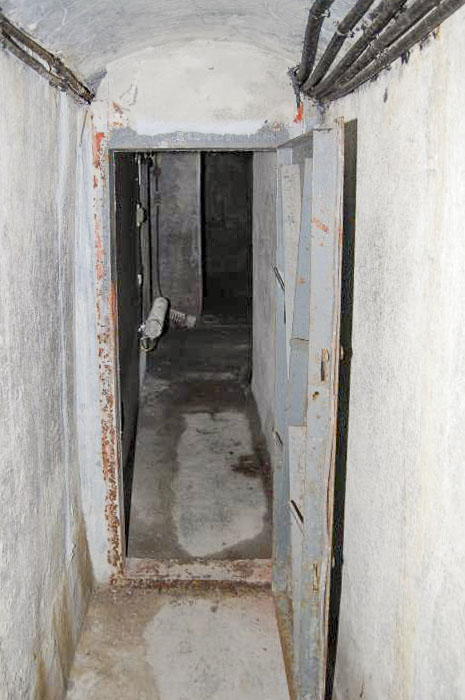

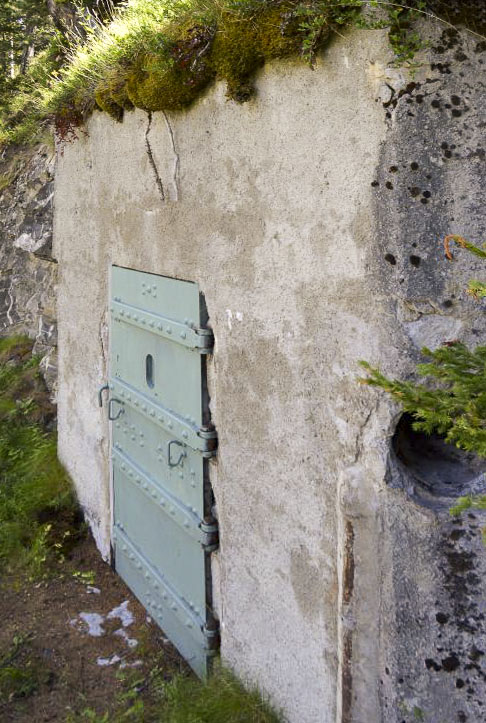

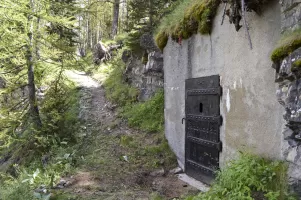

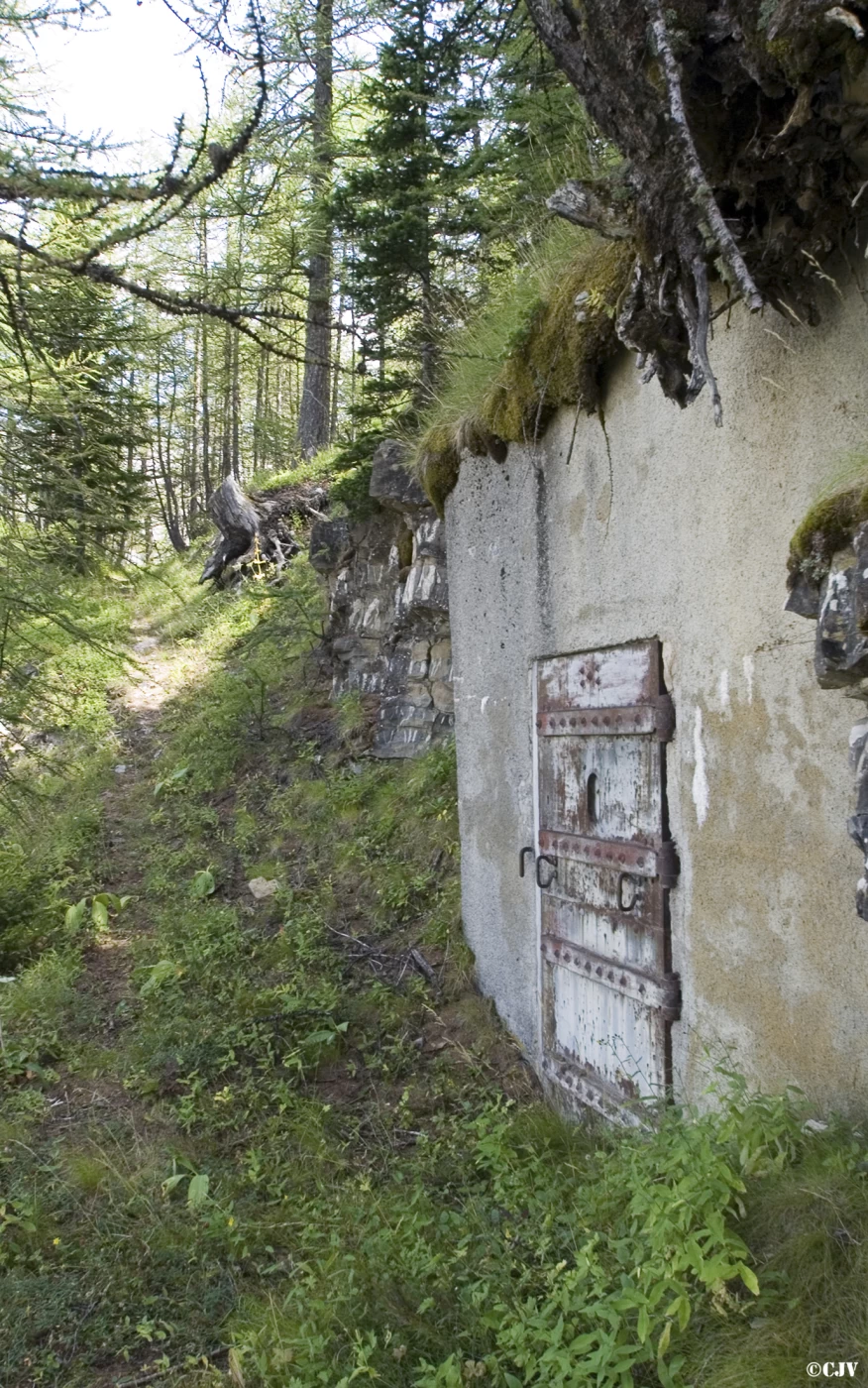

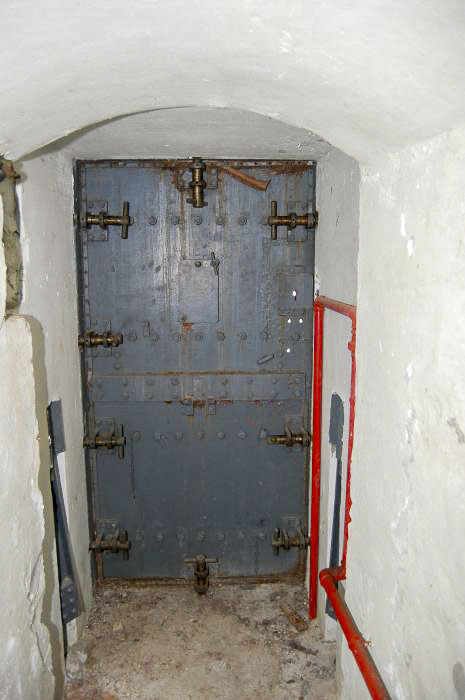

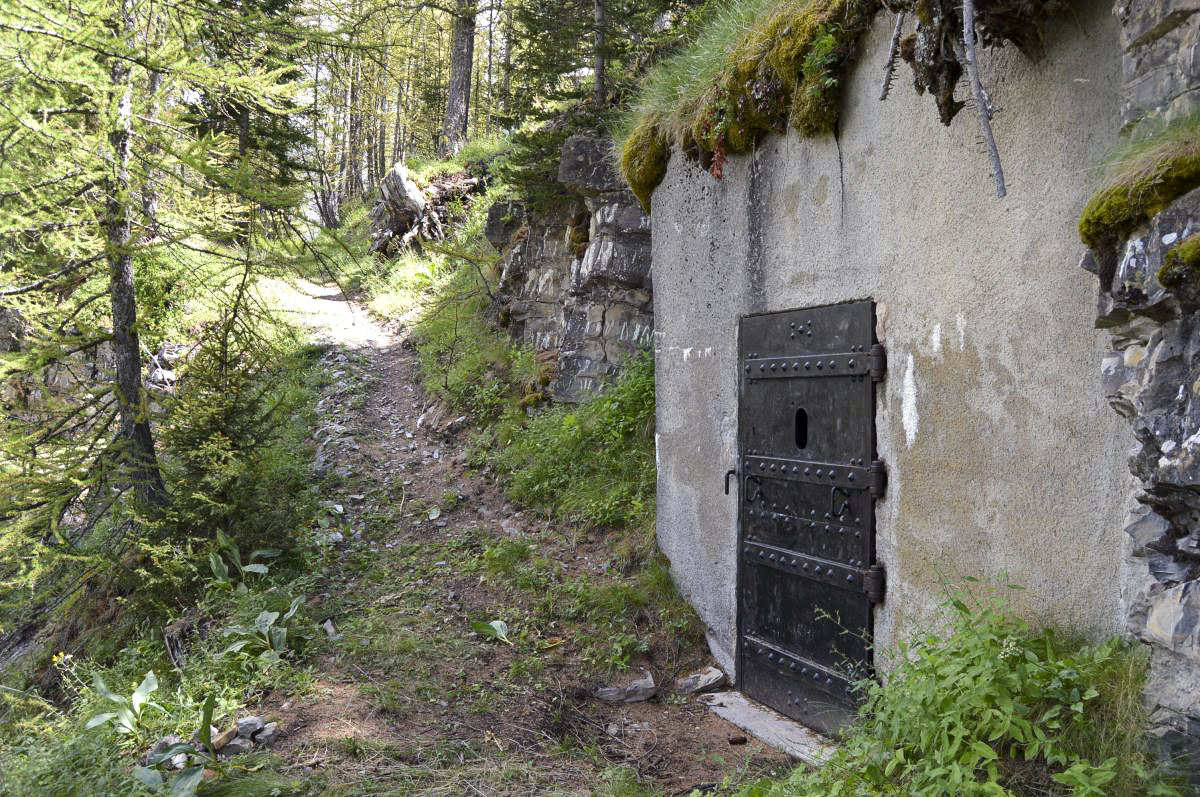

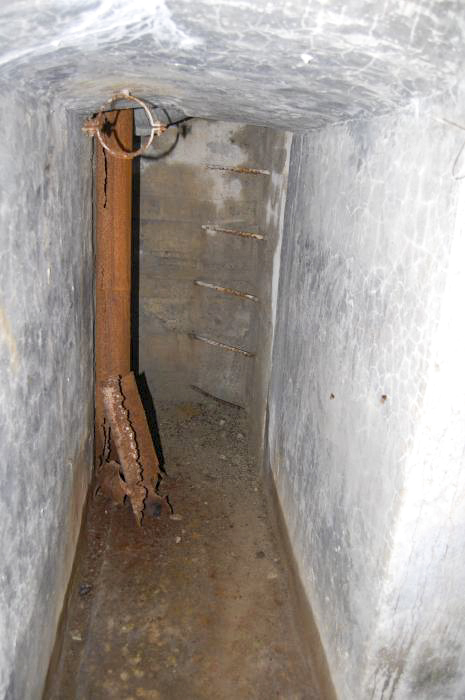

Abri passif à deux entrées et locaux souterrains.


CONSTRUCTION, Mission, ou Fonction de l'objet

Abriter les groupes de combat couvrant l'intervalle entre Roche la Croix et Bas de St Ours.


DENOMINATION, Indicatifs et n° d'abonné

Le numéro d'abonné de l'abri de l'Ancien Camp au réseau téléphonique de la fortification Maginot était AB1226


EFFECTIF, Commandement et/ou unité

L'abri est capable d'abriter 1 officier, 2 sous-officiers et 48 hommes (une section).


EQUIPEMENT, Divers

Chauffage :
- Assuré en période froide sur l'air pulsé par l'aérorefroidisseur qui fait en même temps batterie chauffante.
- Une chaudière de chauffage central est installée dans la cuisine pour chauffer l'eau des radiateurs dans le casernement, le poste de secours et la chambre d'officier.

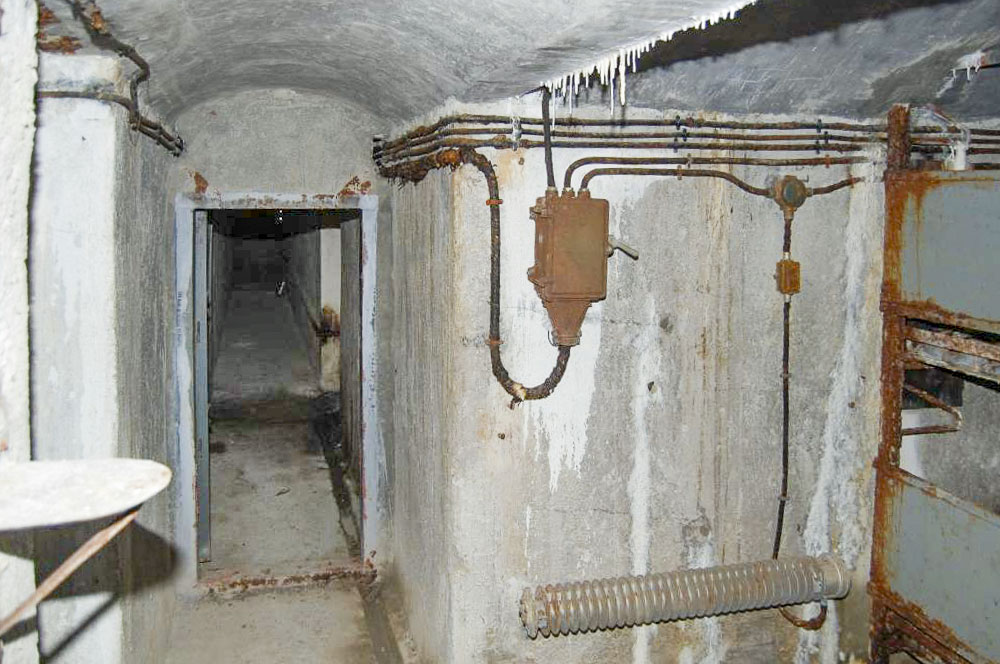

EQUIPEMENT, Electrique

L'abri était doté d'un groupe électrogène à moteur SMIM du type 1 SR 14 qui délivrait 12 CV tournant à 800 tr/mn. Il entraine un alternateur SW type 50/15 (n° 46.882) de 4,3 kVA.

Le groupe était alimenté à partir d'un réservoir journalier unique de 30 litre doublé de futs de 200 litres au besoin. L'eau de refroidissement était dans une citerne de 2000 litres. Sa température était controlée par un aérorefroidisseur avec moteur SW type MB0B de 0,5 CV. Accessoirement, il semble qu'un évaporateur ait été installé pour refroidir l'eau par évaporation. Cette installation a visiblement été enlevée pendant l'occupation puisque les rapports d'après-guerre n'en font plus état.

Le groupe produisait l'énergie nécessaire pour l'éclairage et la ventilation de l'abri ainsi que l'éclairage de la station haute du téléphérique de l'ouvrage de Roche-la-Croix.


EQUIPEMENT, Hydraulique

L'eau potable était amenée par camions et dépotée à distance dans une citerne d'eau de consommation de 4000 litres dans le casernement.


EQUIPEMENT, Mobilier et second œuvre

La cuisine est équipée d'une cuisinière au charbon pour 50 rations.


EQUIPEMENT, Transmissions

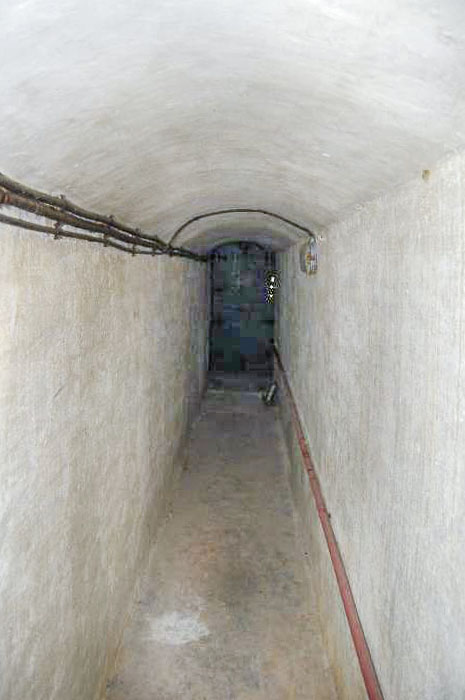

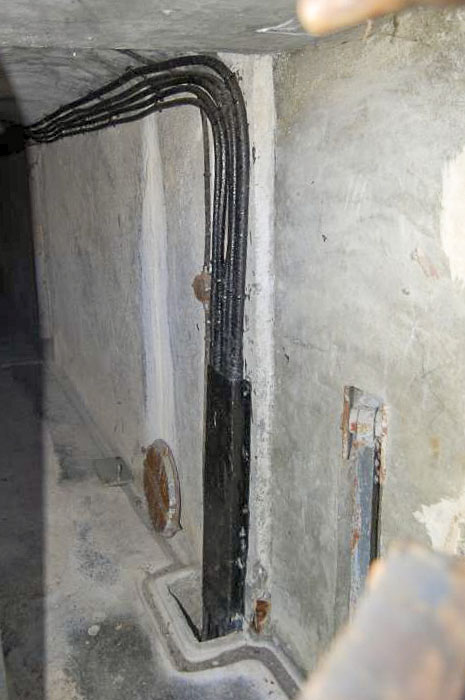

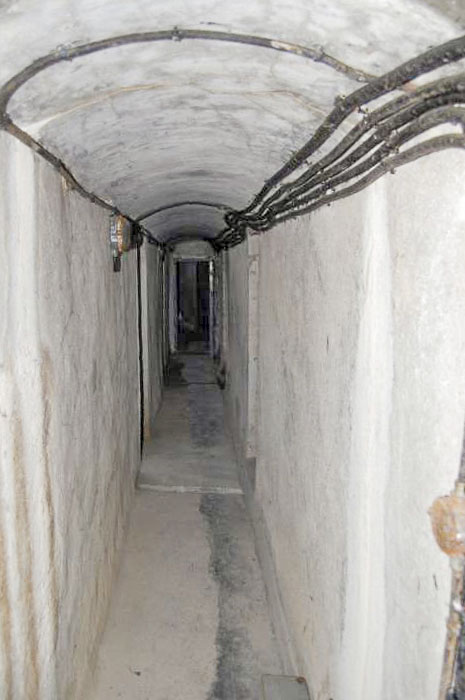

L'abri de l'Ancien Camp est relié au réseau téléphonique de la fortification par un câble à 14 paires depuis la chambre de coupure Rive Gauche 1. Deux boites de coupures sont placées sur le tracé
Trois câbles à 6 paires le relient à la chambre de coupure de Roche La Croix et un câble à 6 paires à la recette haute du téléphérique de Roche La Croix.
Source(s) :
Doc #80581



EQUIPEMENT, Ventilation

L'abri n'est pas équipé de filtration d'air gazé, jugée inutile à cette altitude.

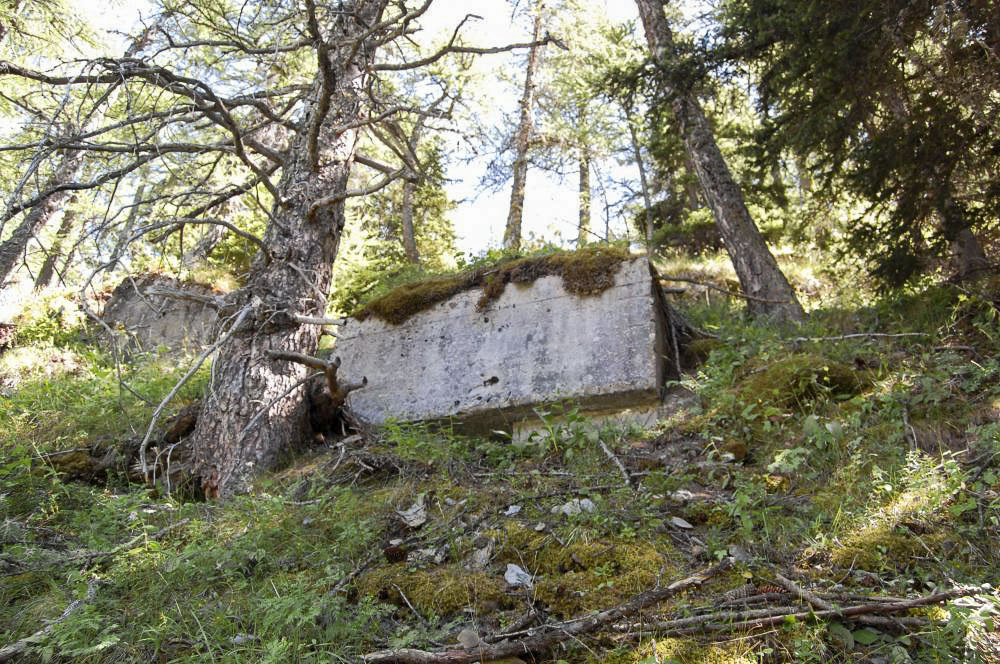

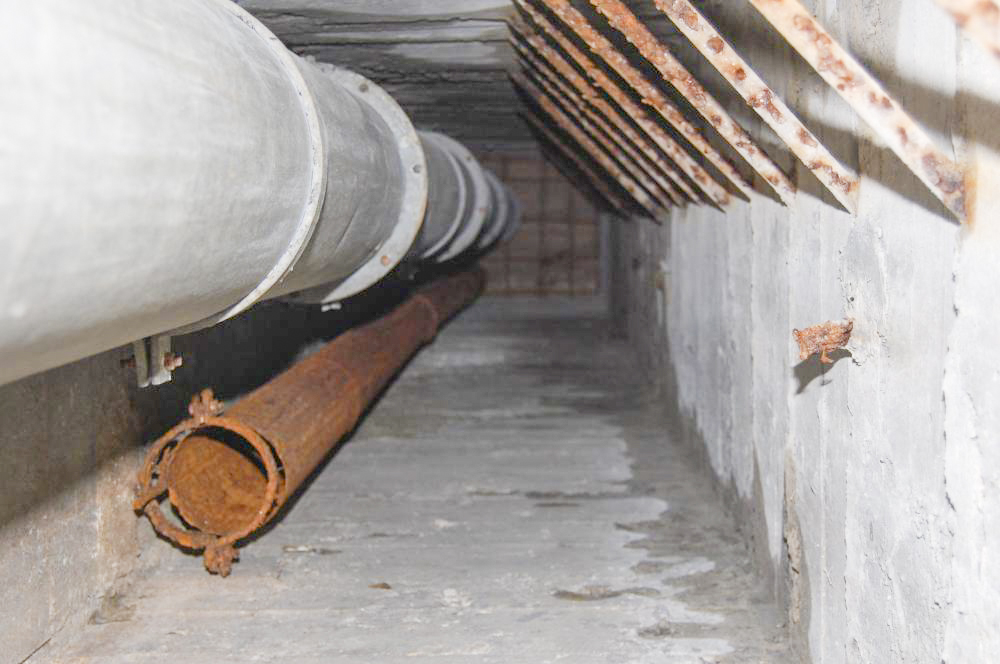

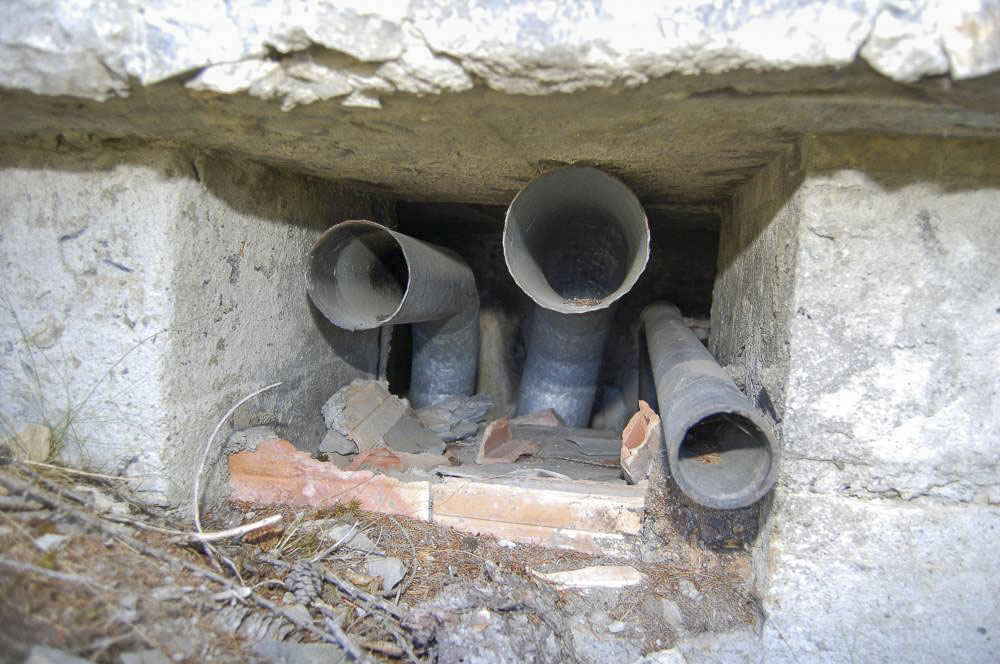

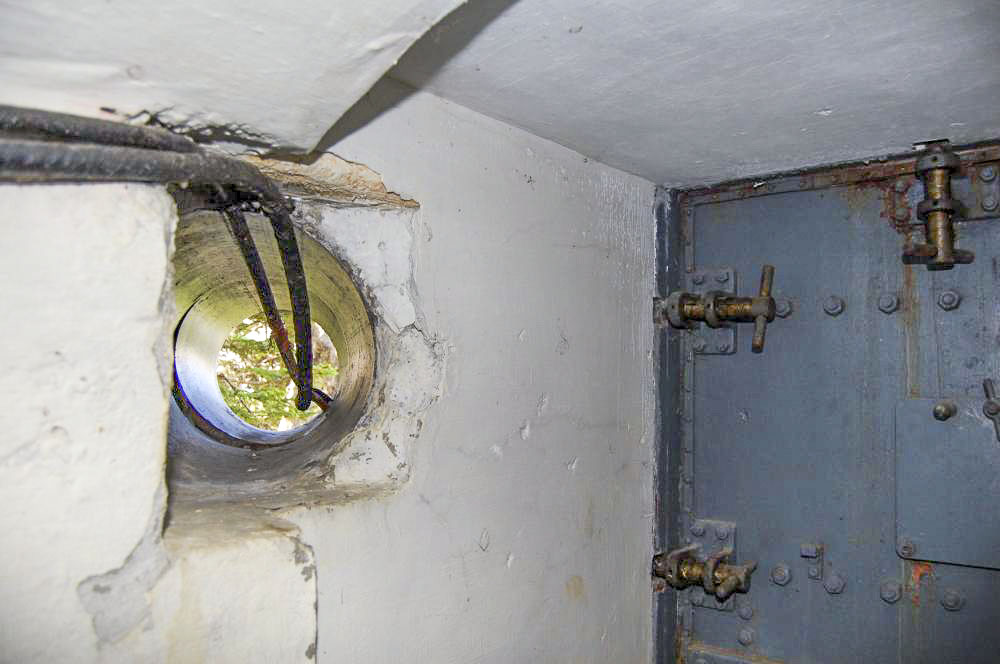

L'air extérieur est pris via une canalisation à l'entrée Est et pulsé dans l'abri par un ventilateur de 3200 m3/h.

L'évacuation de l'air vicié de l'usine se fait par la cheminée sud-ouest. Celle de la cuisine et de la chaudière se fait par la cheminée nord-est.


ETAT ACTUEL , Etat - utilisation actuelle

2016 – Fermé, propriété privée


HISTORIQUE, Construction

La construction de l'abri - par la MOM pour faire des économies - est prise dés le printemps 1931. Les travaux débutent à l'été de la même année.

Fin 1938, l'abri est considéré achevé, armé et opérationnel. Quelques finitions de détail sont à finaliser.
Source(s) :
SHD - carton 7N3847
