GRAFENWEIHER Centre (Barrage 06)
( Inondation défensive )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Philippsbourg
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
STURZELBRONN (57230)
Lieu-dit / Parcelle
Graffenweiher
Coordonnées
49.021675 - 7.607198
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Hauteur de la retenue d'eau : 1,00m
Surface inondée maximum : 85 040 m2
Volume de l'inondation : 52 350 m3
Durée de remplissage : 10,5 jour
Source d'eau : débit du ruisseau de 900 à 1080m3h et 2000m3h avec la vidange du réservoir de Langweiher.
Surface inondée maximum : 85 040 m2
Volume de l'inondation : 52 350 m3
Durée de remplissage : 10,5 jour
Source d'eau : débit du ruisseau de 900 à 1080m3h et 2000m3h avec la vidange du réservoir de Langweiher.
CONSTRUCTION, Mission, ou Fonction de l'objet
Element du système d'innondation défensive des vallées du Rothenbach et du Schwartzbach. Ces derniers s'étendaient sur prés de 8 Km entre Grafenweiher et Windstein.
EQUIPEMENT, Divers
Poutrelle retrouvée au niveau des seuils de fossé AC en aval.
ETAT ACTUEL , Etat - utilisation actuelle
Une passerelle en bois à été construite à quelques en mètres en amont pour permettre à un sentier de randonnée de franchir le Rothenbach.
La surface inondé dans le passé est actuellement une tourbière signalé au randonneur. Un chenal impressionnant correspondant peut-être à la cunette d'origine.
La surface inondé dans le passé est actuellement une tourbière signalé au randonneur. Un chenal impressionnant correspondant peut-être à la cunette d'origine.
HISTORIQUE, Chronologie
Le pertuis est aménagé sur une digue qui na jamais été achevé. Une forge en construction aurait été rachetée pour interdire toute concurrence. Ces installations sont encore visible au bord de la route de Sturzelbronn.
Page n° 10419 mise à jour le 16/09/2024 -
© wikimaginot.eu 2025
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Antoine SCHOEN
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)

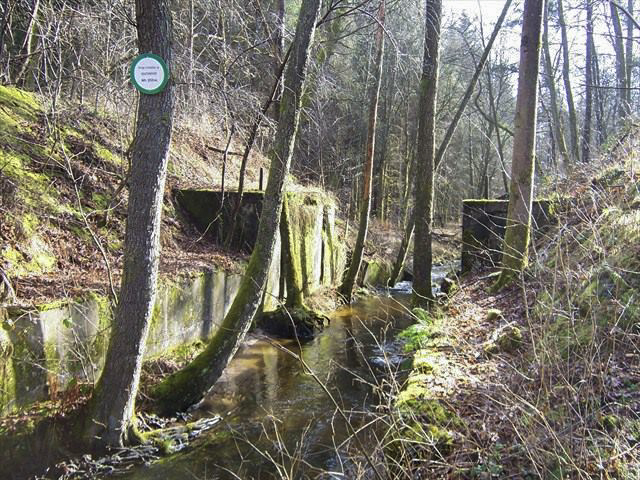

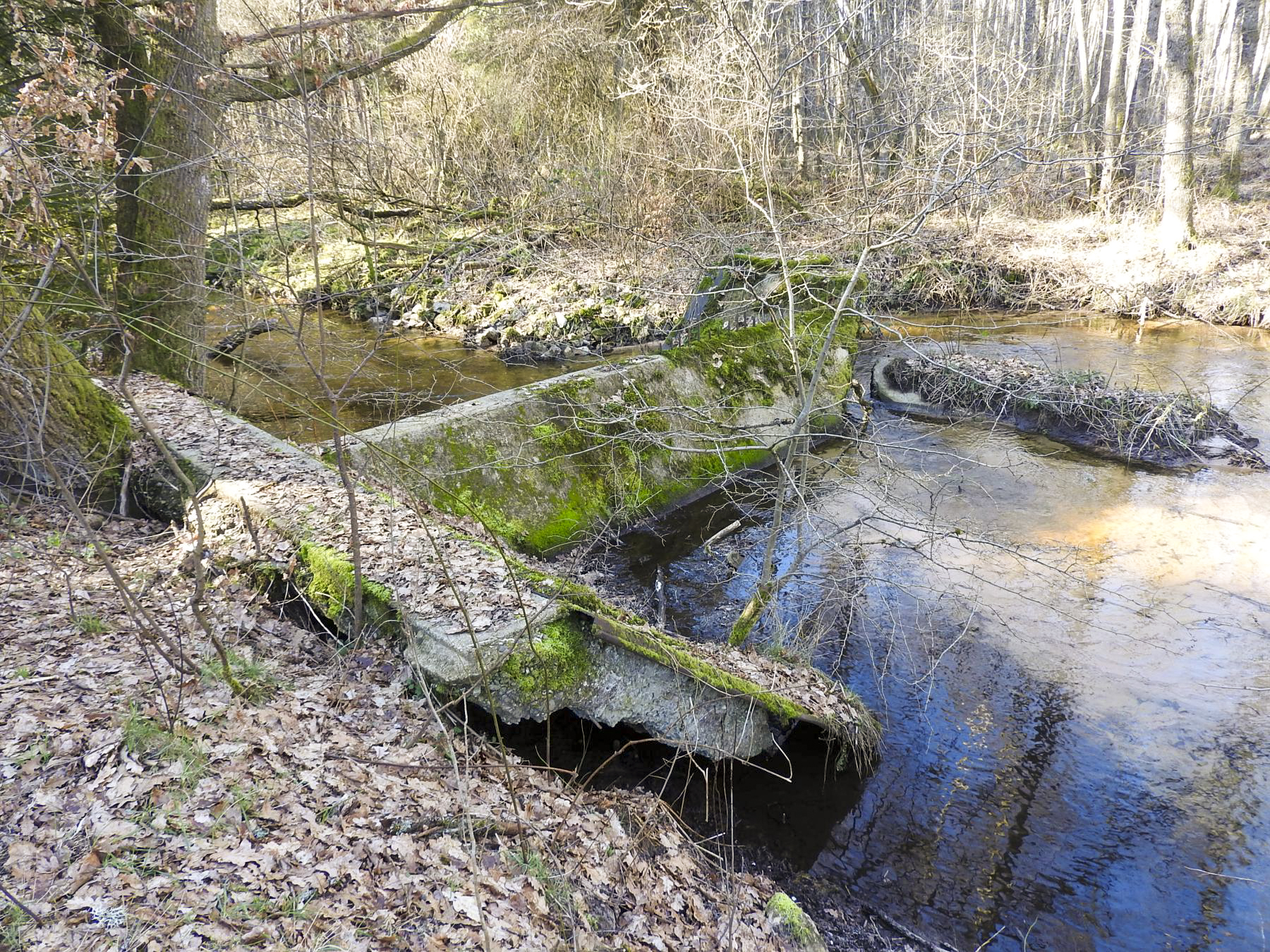

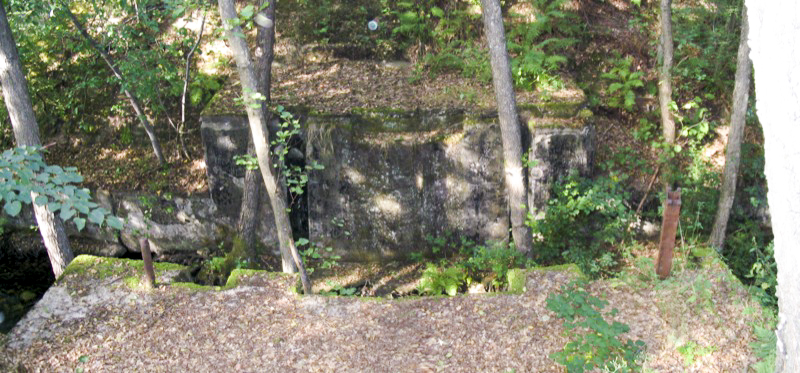

Le pertuis depuis la digue
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Antoine SCHOEN
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 14581 - Taille écran 800 x 373 pixels
Déposée le 22/03/2021
Déposée le 22/03/2021
wikislides - © wikimaginot.eu
GRAMI

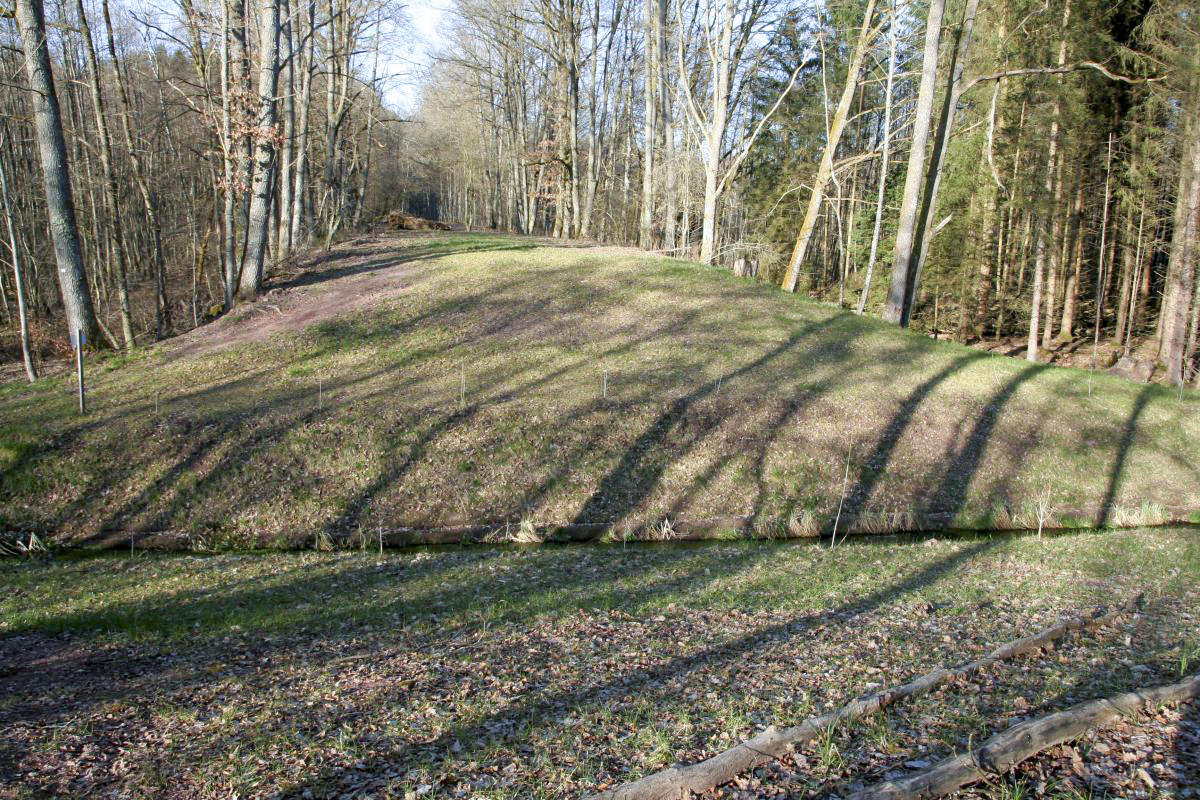

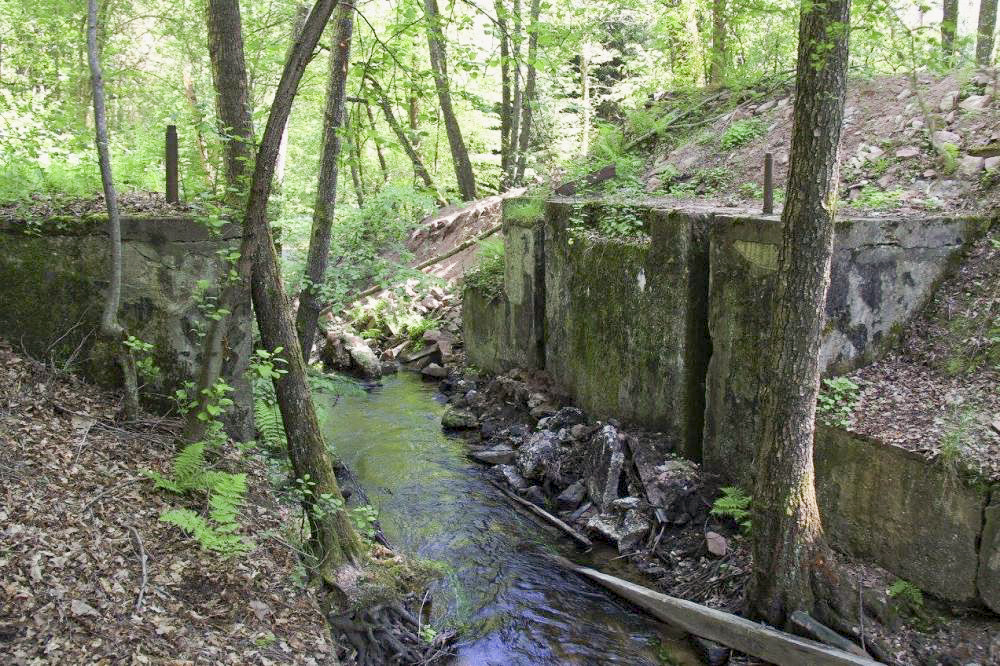

GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)
Auteur : GRAMI
CC BY-SA -Paternité - Partage à l'identique Photo n° 26258 - Taille écran 1000 x 666 pixels
Déposée le 22/03/2021
Déposée le 22/03/2021
wikislides - © wikimaginot.eu
B.HENRICH
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)
Auteur : B.HENRICH
CC BY - Paternité Photo n° 39180 - Taille écran 640 x 480 pixels
Déposée le 22/03/2021
Déposée le 22/03/2021
wikislides - © wikimaginot.eu
Benoit HENRICH
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)

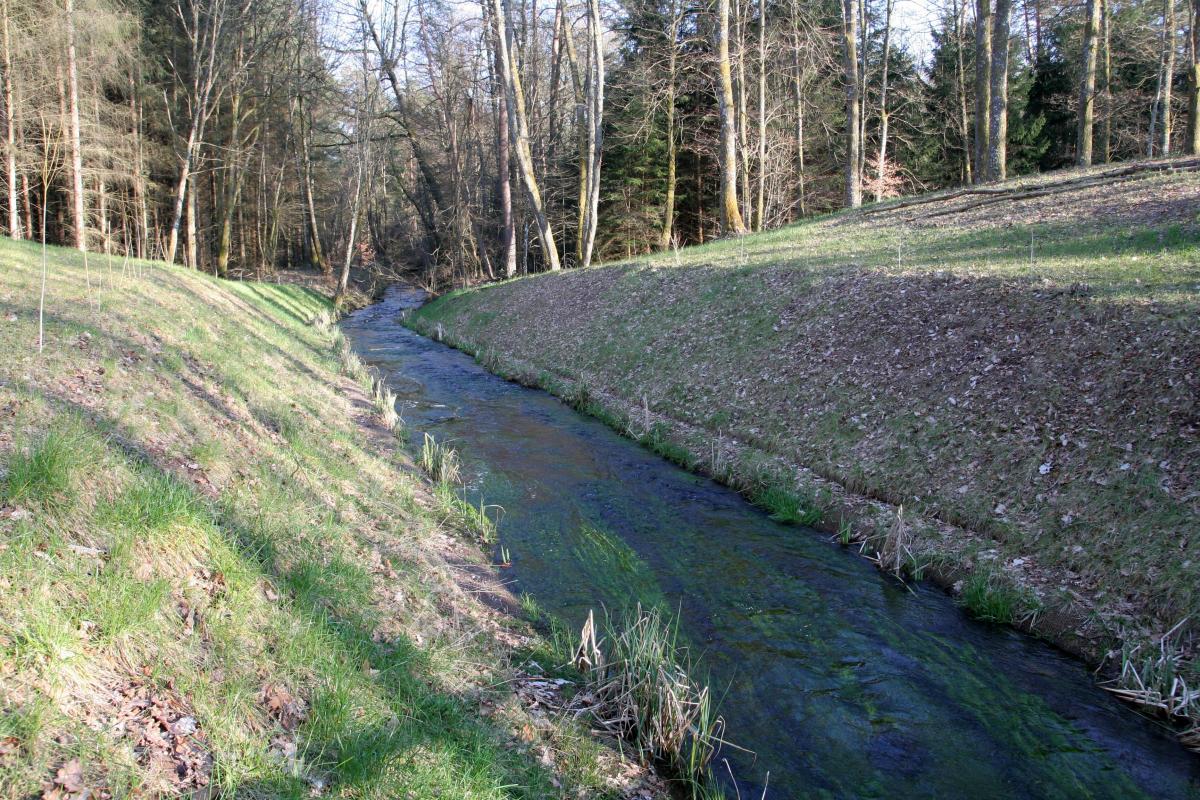

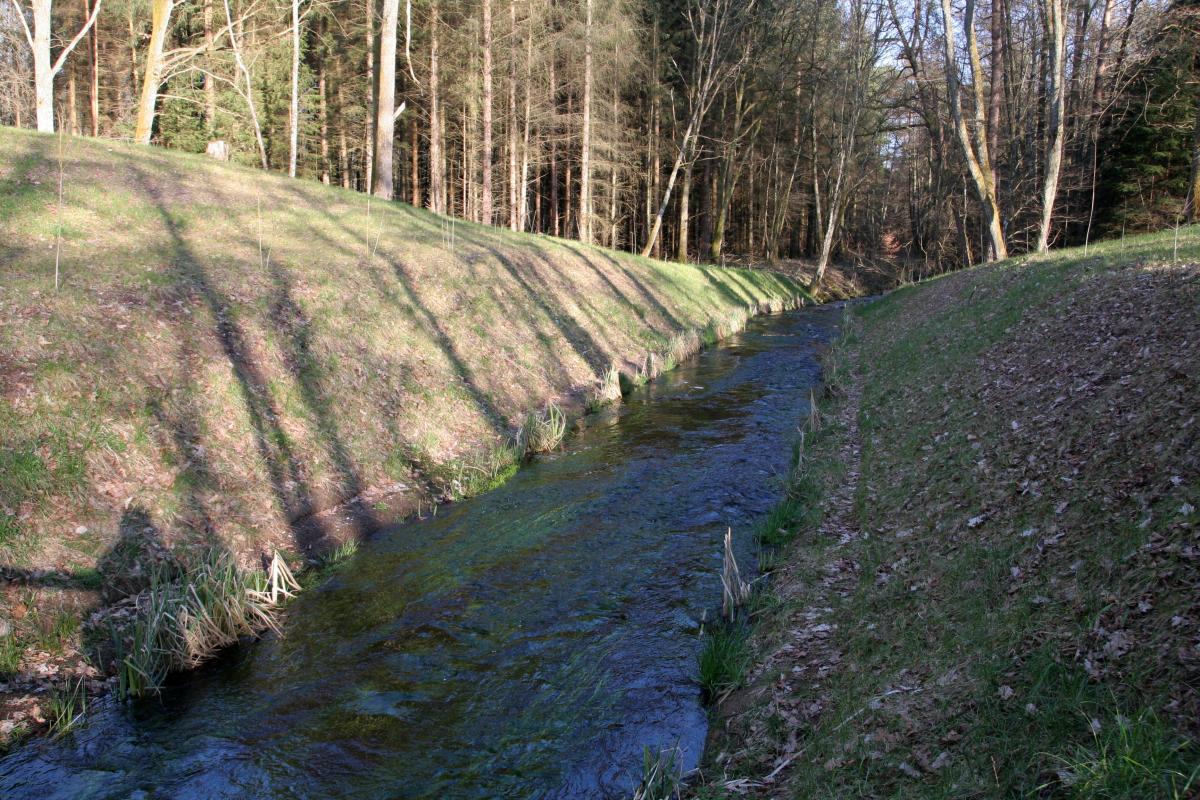

Etat après les travaux de 2014
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 44774 - Taille écran 1200 x 800 pixels
Déposée le 31/03/2016
Déposée le 31/03/2016
wikislides - © wikimaginot.eu
Benoit HENRICH
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)
Etat après les travaux de 2014
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 44775 - Taille écran 1200 x 800 pixels
Déposée le 31/03/2016
Déposée le 31/03/2016
wikislides - © wikimaginot.eu
Benoit HENRICH
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)
Etat après les travaux de 2014
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 44776 - Taille écran 1200 x 800 pixels
Déposée le 22/03/2021
Déposée le 22/03/2021
wikislides - © wikimaginot.eu
Benoit HENRICH
GRAFENWEIHER Centre (Barrage 06) (Inondation défensive)
Etat après les travaux de 2014
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Benoit HENRICH
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 44777 - Taille écran 1191 x 794 pixels
Déposée le 22/03/2021
Déposée le 22/03/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAFENWEIHER Centre (Barrage 06) - (Inondation défensive)

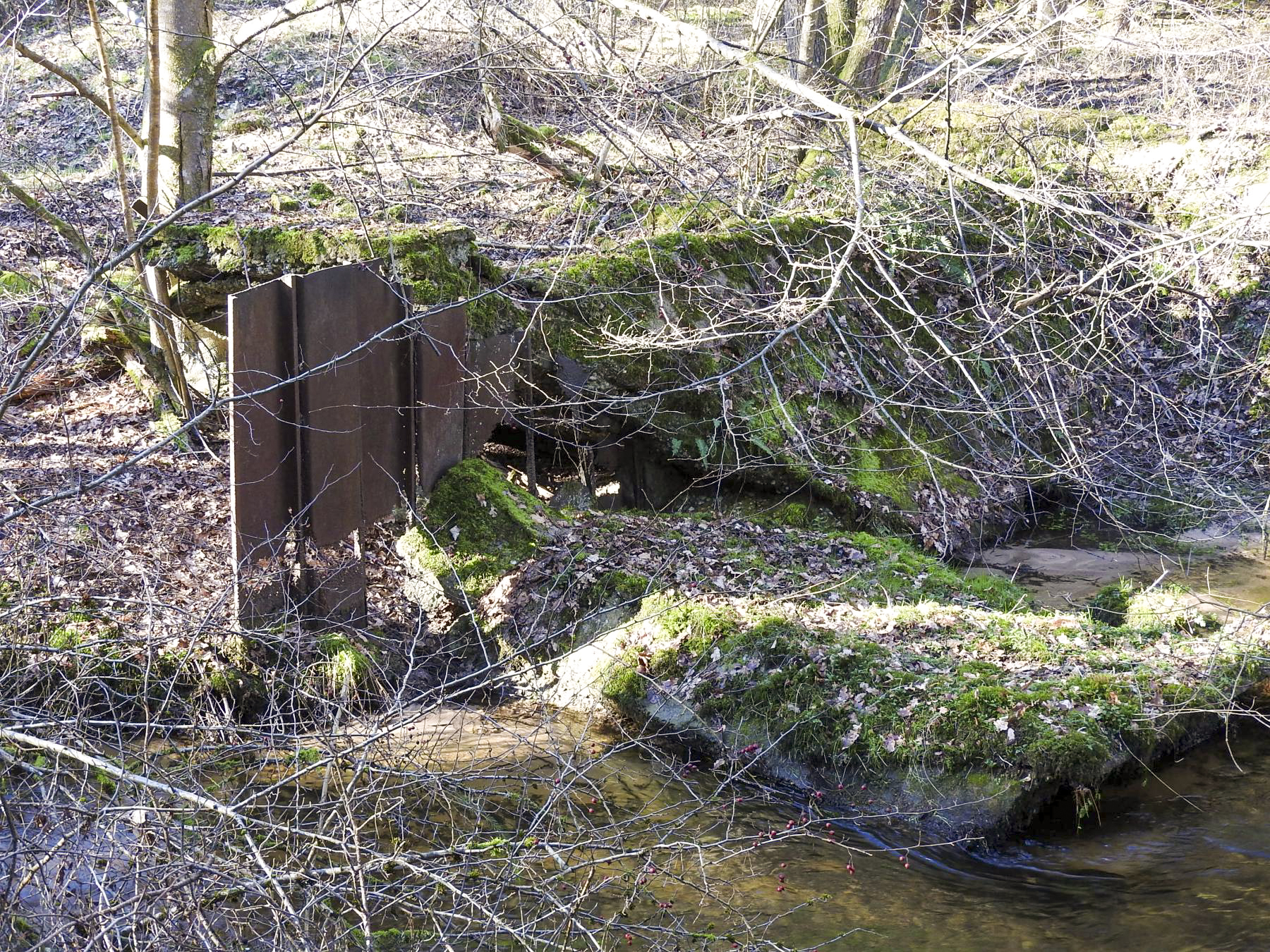

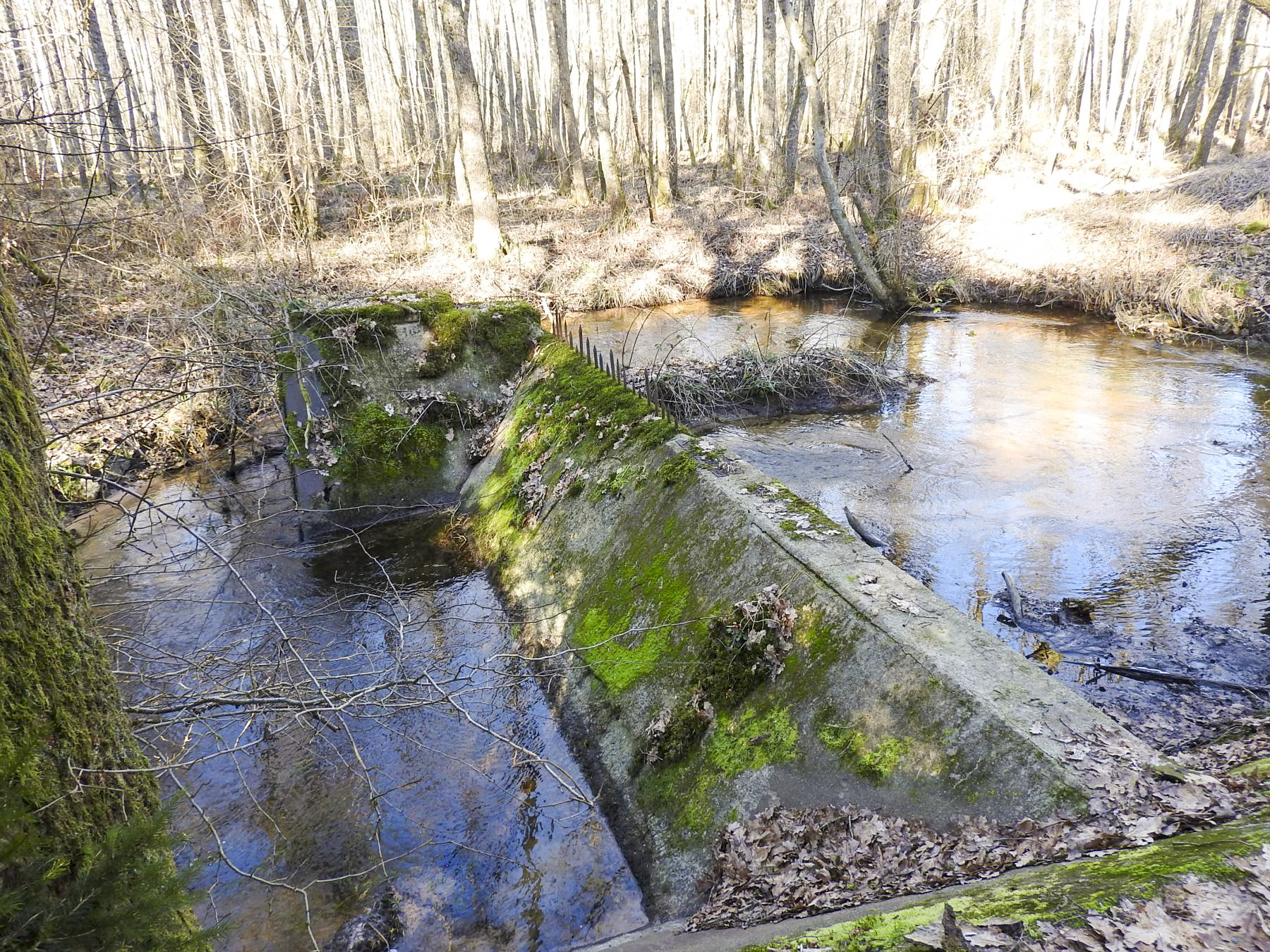

Le seuil dans le Schwarzbach en avant de la casemate de Grafenweiher Est
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 89519 - Taille écran 1800 x 1350 pixels
Prise le 06 Feb 2018 - Déposée le 25/03/2021
Prise le 06 Feb 2018 - Déposée le 25/03/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAFENWEIHER Centre (Barrage 06) - (Inondation défensive)
Le seuil dans le Schwarzbach en avant de la casemate de Grafenweiher Est
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 89523 - Taille écran 1800 x 1350 pixels
Prise le 06 Feb 2018 - Déposée le 25/03/2021
Prise le 06 Feb 2018 - Déposée le 25/03/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAFENWEIHER Centre (Barrage 06) - (Inondation défensive)
Le seuil dans le Schwarzbach en avant de la casemate de Grafenweiher Est
Auteur : STENGER Mathieu
CC BY - Paternité
Auteur : STENGER Mathieu
CC BY - Paternité Photo n° 89520 - Taille écran 1800 x 1350 pixels
Prise le 06 Feb 2018 - Déposée le 25/03/2021
Prise le 06 Feb 2018 - Déposée le 25/03/2021
wikislides - © wikimaginot.eu
STENGER Mathieu
GRAFENWEIHER Centre (Barrage 06) - (Inondation défensive)

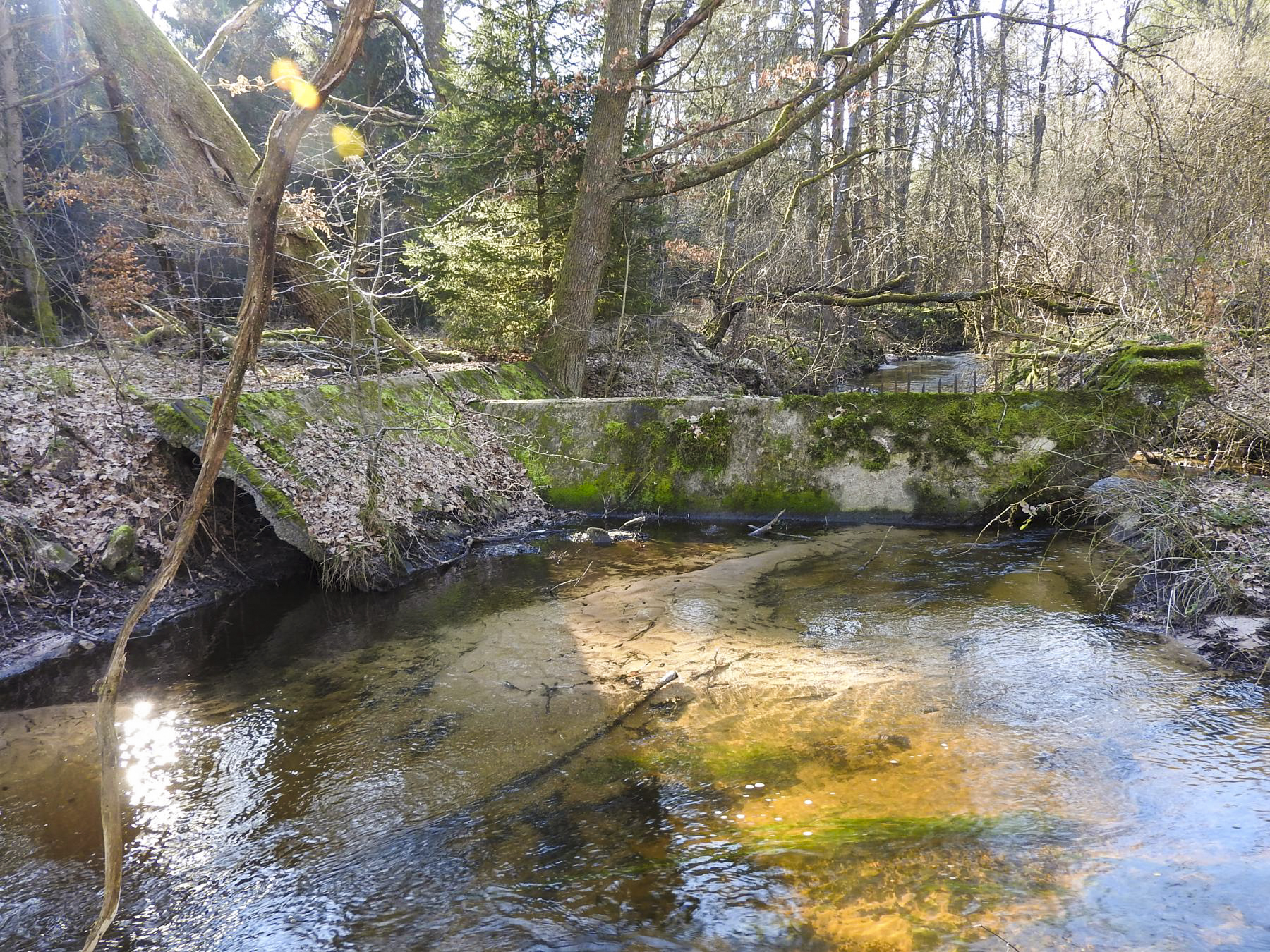

Un deuxième seuil en avant de la casemate de Grafenweiher Est
