BOIS de BEUVEILLE - C2 (Jacqueline)
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFCR - SF Crusnes
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Commune
BEUVEILLE (54620)
Lieu-dit / Parcelle
La Jacqueline
Coordonnées
49.452981 - 5.670399
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
Son armement d'infanterie est le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel ou canon antichar de 47 mm
- 1 créneau pour jumelage de mitrailleuses Reibel
- 1 cloche GFM type A
- 1 cloche pour jumelage de mitrailleuses Reibel (flanquant vers l'ouest)
CONSTRUCTION, Description
La casemate du Bois de Beuveille est une casemate CORF simple flanquant à droite
DENOMINATION, Dénominations alternatives
La casemate du Bois de Beuveille était surnommée 'Jacqueline' par son équipage
Source(s) :
Quelque part sur la ligne Maginot - JY Mary
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate du Bois de Beuveille au réseau téléphonique de la fortification Maginot était 259
Source(s) :
Quelque part sur la Ligne Maginot - JY Mary
EQUIPEMENT, Transmissions
La casemate était équipée d'un central téléphonique TM 32 à 4 directions sous carter étanche
Source(s) :
Relevé sur place
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate du Bois de Beuveille était composé de 16 ? hommes du 149° RIF commandés par le Lt Renaudin
Effectif de 23 hommes :
- 1 officier
- 2 sous-officiers
- 20 caporaux et hommes de troupe
Source(s) :
Répertoire Fortifications SF Crusnes (33N18)
HISTORIQUE, Construction
Le plan d'implantation de la casemate de BEUVEILLE (1064/S du 10 Aout 1931) est approuvé par DM 3472 2/4-S du 8 Octobre 1931.
Source(s) :
SHD 2V244
Fils de discussion
Page n° 10577 mise à jour le 22/07/2026 -
© wikimaginot.eu 2026
Photos d'époque

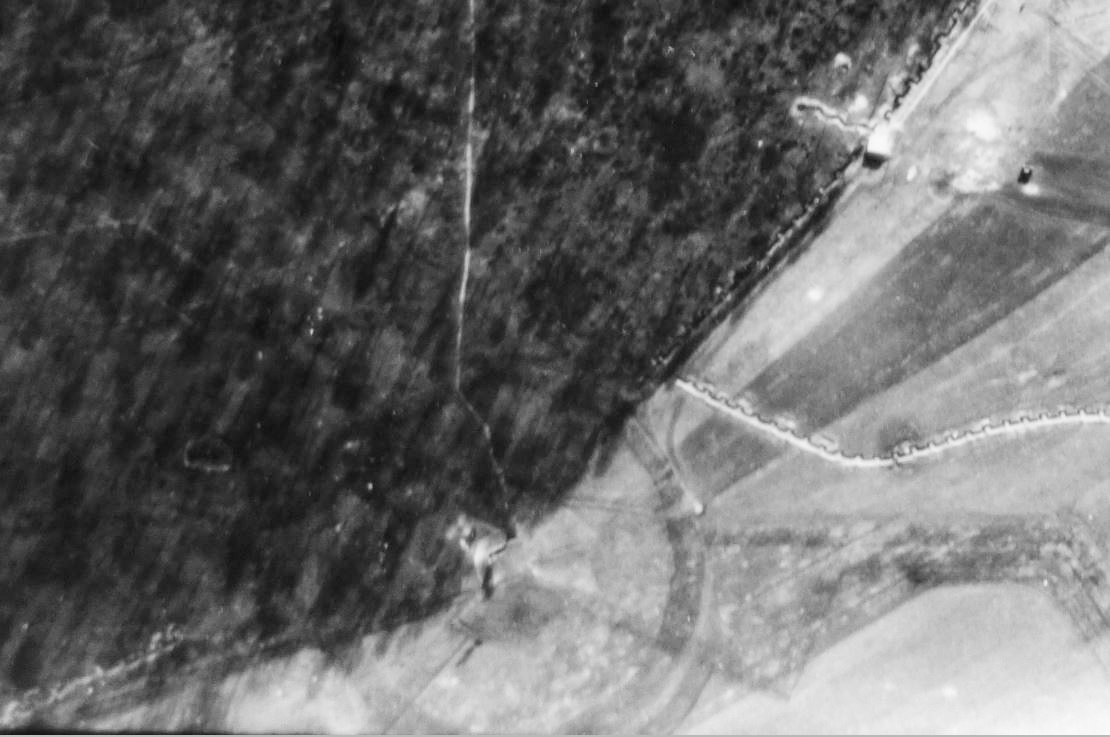

Entourée de son réseau circulaire, la casemate est bien visible en bas au centre de la photo.
Le bloc Db318 est visible en haut à droite.
Vue aérienne prise lors d'une mission du 9 mars 1940 à 15h30 depuis une altitude de 2000 m.
Auteur : Armée Française
SHD 29N150
Photos actuelles
Auteur : Lia VERMEULEN

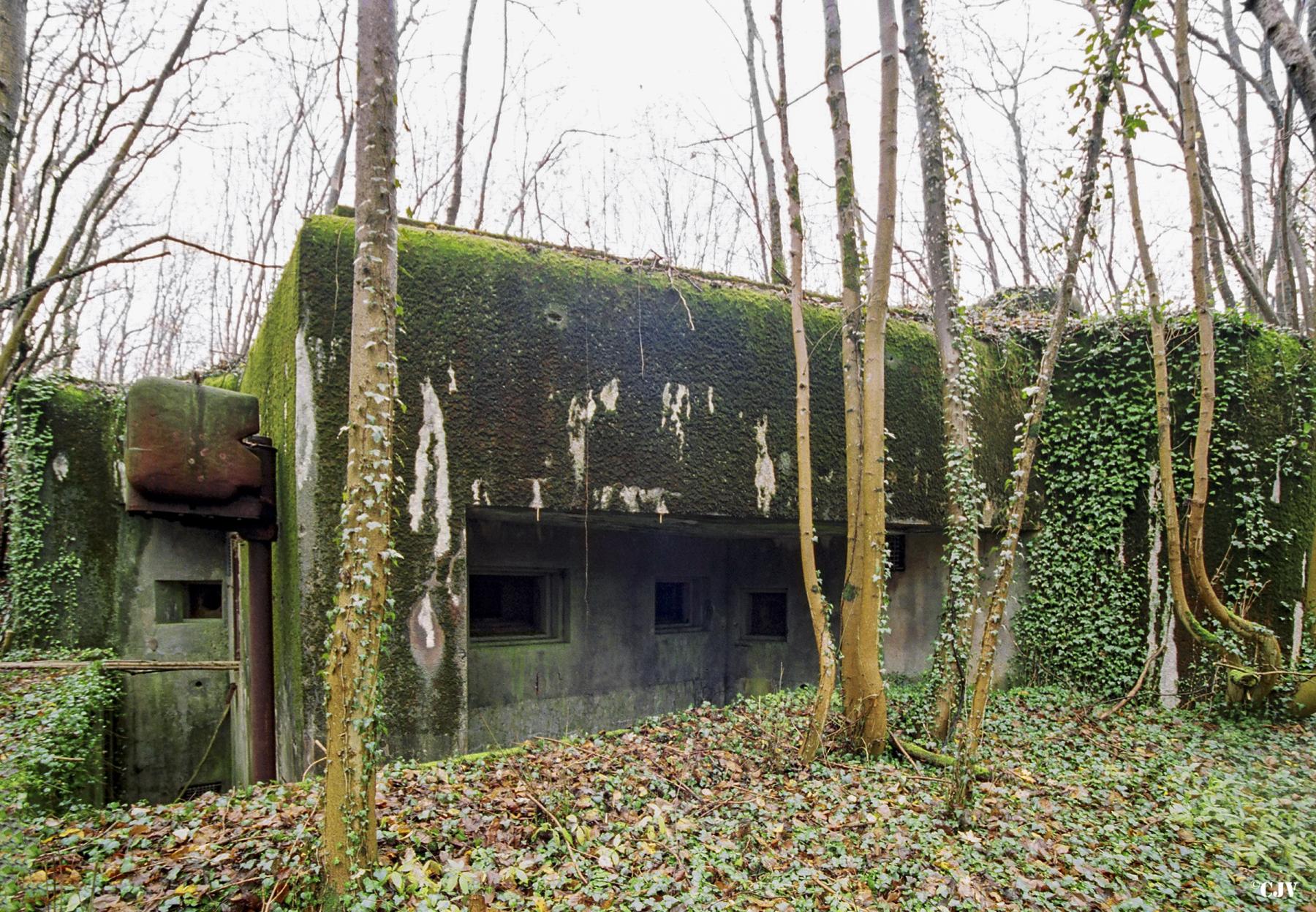

Créneau AC, créneau JM, créneau FM
Auteur : ELLENA Daniel - CUNY Philippe
Prise d'air
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : Michel Teiten
Auteur : Michel Teiten
Auteur : ukmaginot
Auteur : Ludovic KNAPP
L'entrée
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : ELLENA Daniel - CUNY Philippe

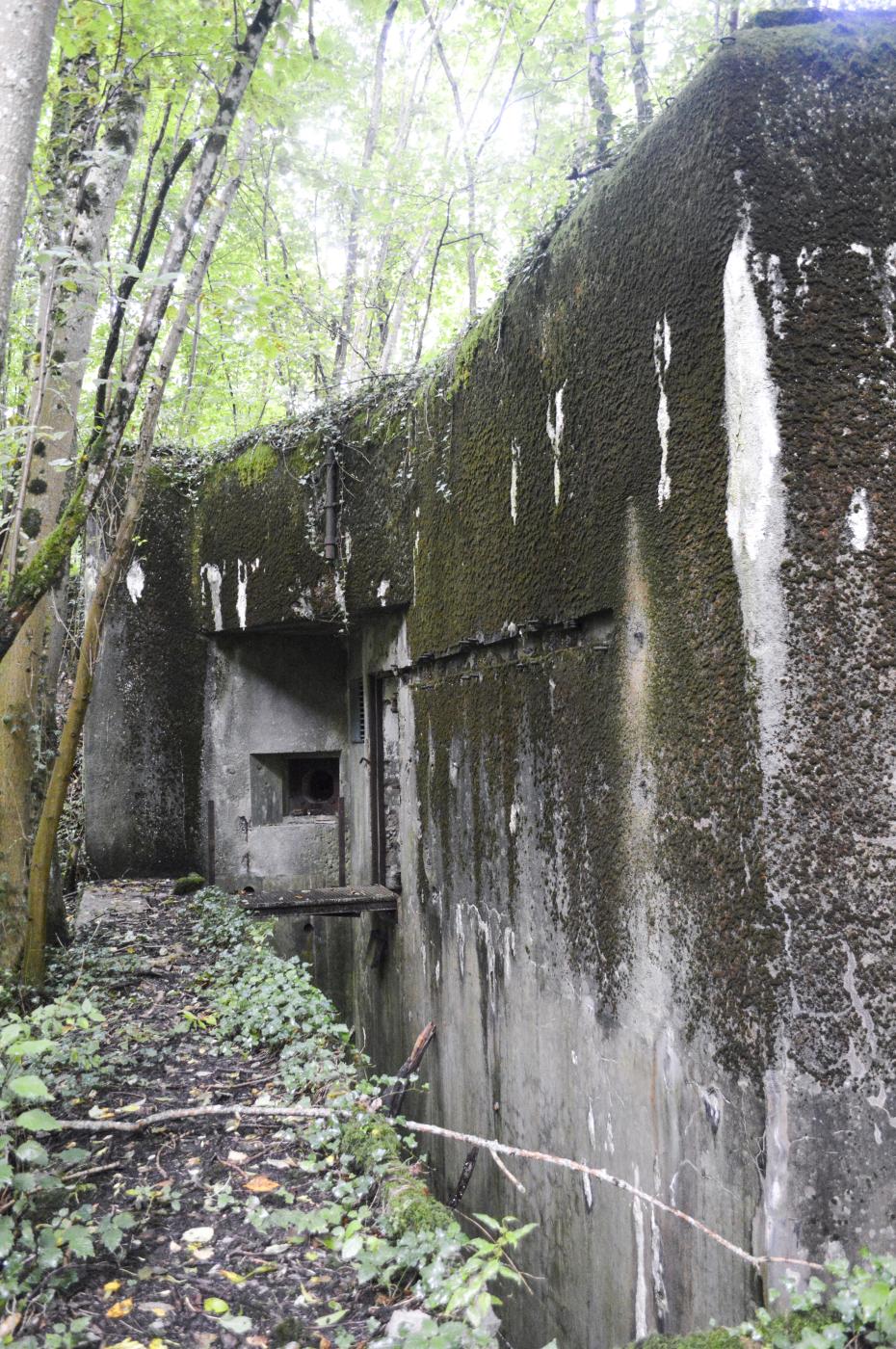

Entrée de la casemate
Auteur : Michel Teiten
Auteur : ELLENA Daniel - CUNY Philippe
Cloche pour jumelage de mitrailleuses Reibel MAC 31
Auteur : Lia VERMEULEN
Cloche JM
Auteur : Michel Teiten
Auteur : Ludovic KNAPP

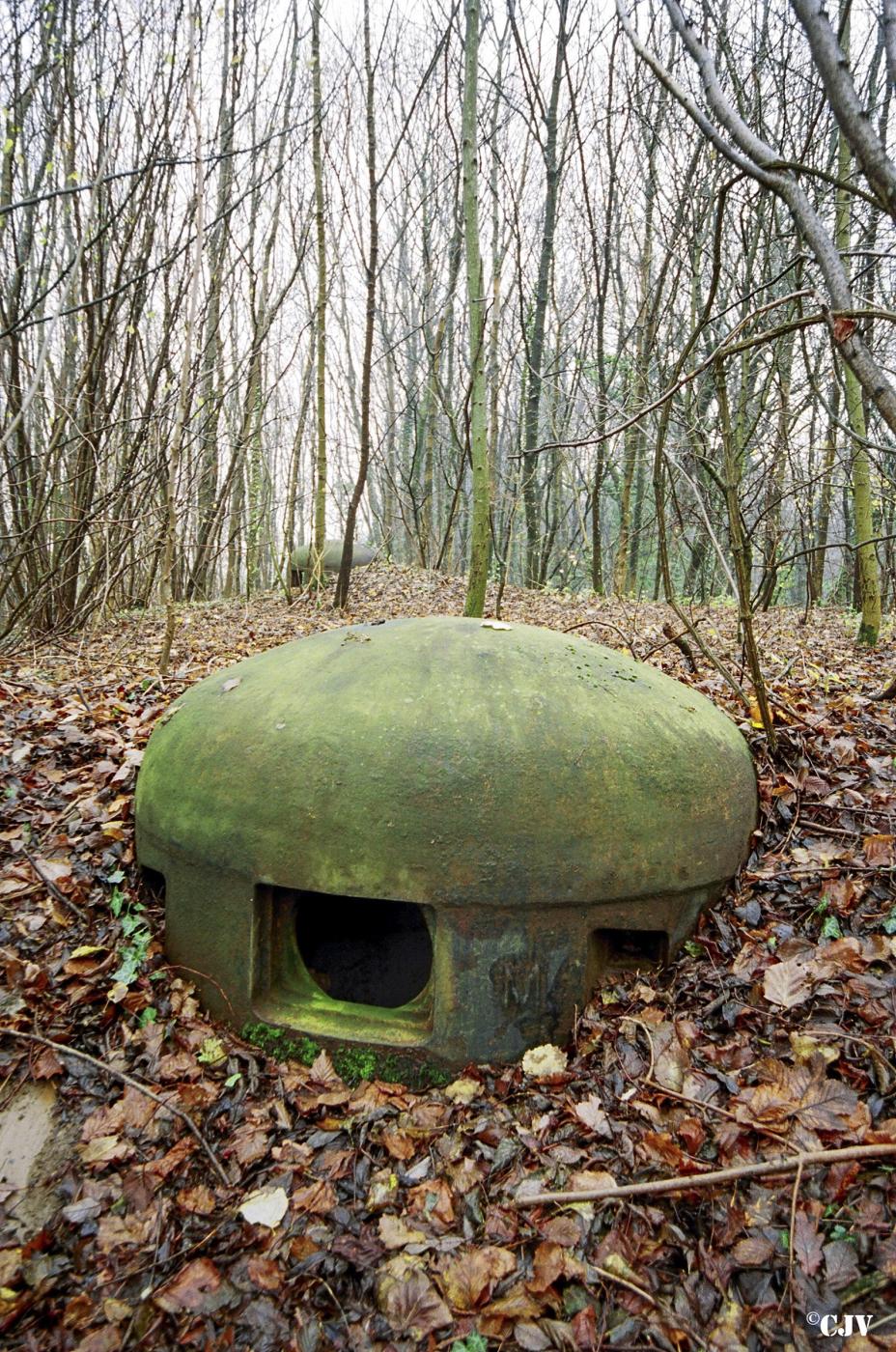

Cloche GFM
Auteur : Michel Teiten
Couloir d'entrée
Auteur : ELLENA Daniel - CUNY Philippe
Couloir d'entrée de la casemate
Auteur : Michel Teiten
Auteur : Ludovic KNAPP

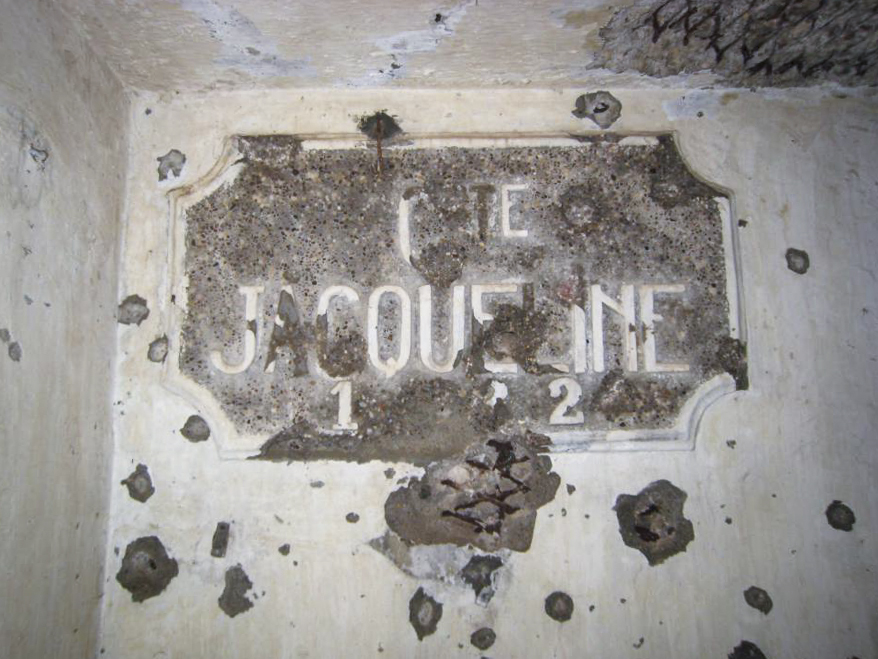

Cartouche 'Jacqueline' dans l'entrée
Auteur : Pruzsina jerome
La porte de la chambre de tir
Auteur : Lia VERMEULEN

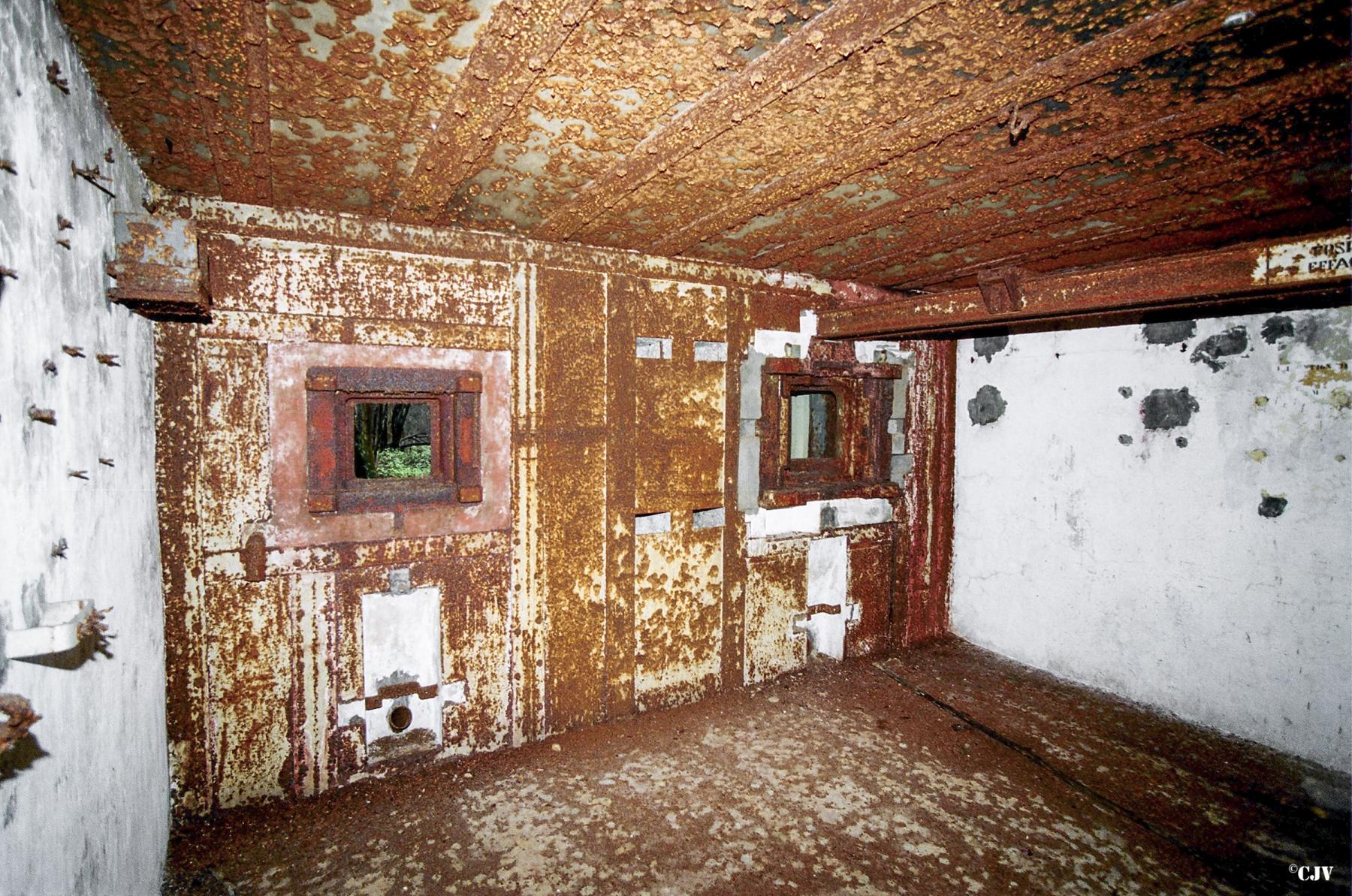

La chambre de tir
Auteur : Lia VERMEULEN
Créneau AC à droite, créneau JM à gauche
Auteur : ELLENA Daniel - CUNY Philippe
Créneau JM
Auteur : Michel Teiten
Créneau JM / AC47 et le rail pour le canon
Auteur : Michel Teiten

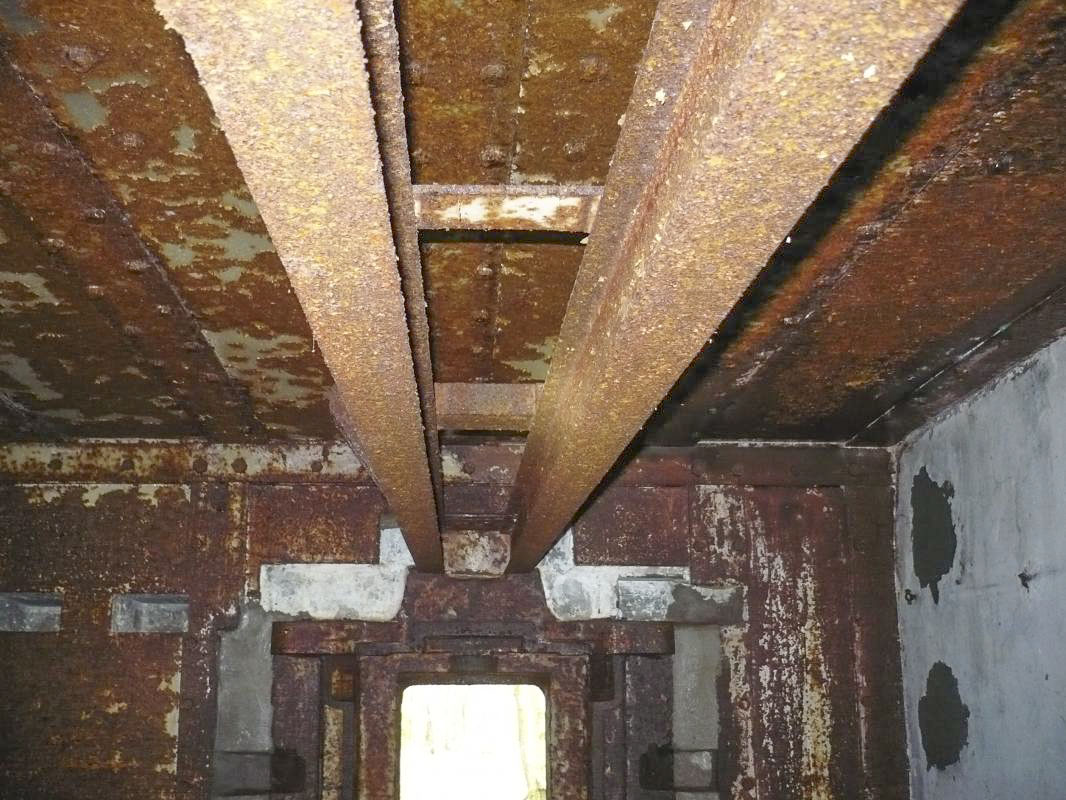

Le rail pour canon
Auteur : thierry collé
Rail sur lequel glissait le canon
Auteur : thierry collé
Emplacement de la ventilation
Auteur : ELLENA Daniel - CUNY Philippe
Créneau de défense de l'entrée
Auteur : Lia VERMEULEN
Créneau FM
Auteur : Michel Teiten
Auteur : Pruzsina jerome
Ventilation
Auteur : ELLENA Daniel - CUNY Philippe
Cloche JM
Auteur : Michel Teiten
Cloche JM
Auteur : Ludovic KNAPP
Cloche JM
Auteur : Michel Teiten
Plate-forme de la cloche JM
Auteur : Thierry Collé
Créneau FM et cloche GFM au fond
Auteur : Michel Teiten
Auteur : Lia VERMEULEN
Auteur : Ludovic KNAPP
Le créneau de défense du fossé
Auteur : Lia VERMEULEN

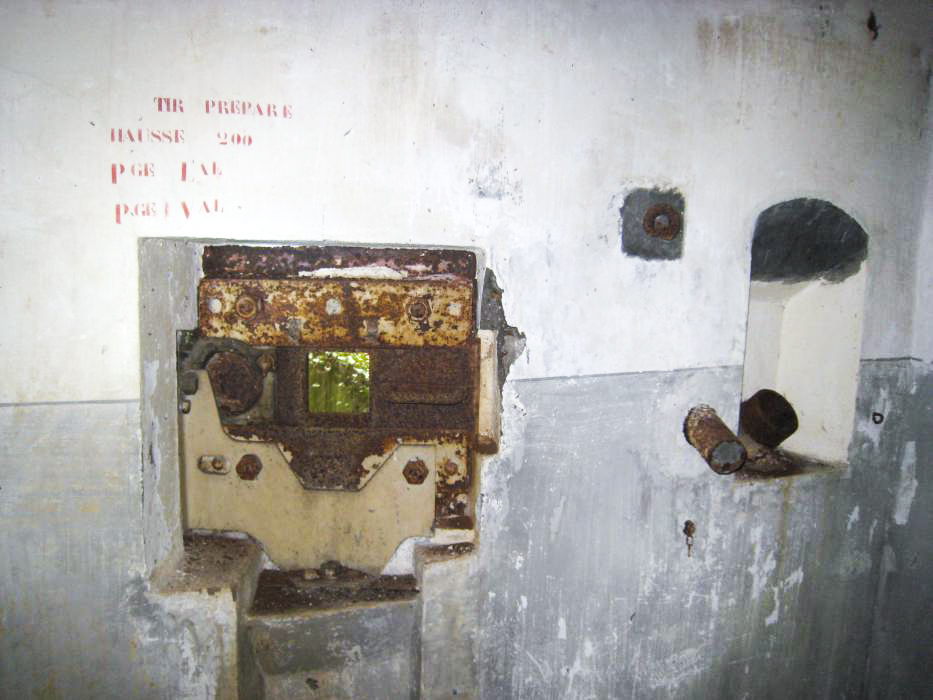

Goulotte à grenade et tube pour l'envoi de fusées de signalisation.
Auteur : Lia VERMEULEN

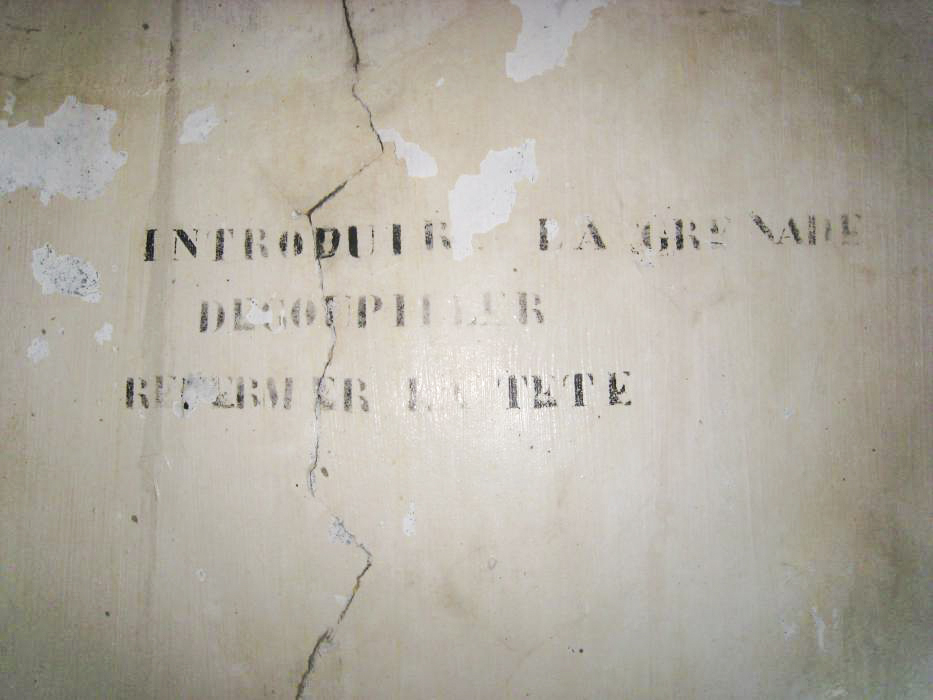

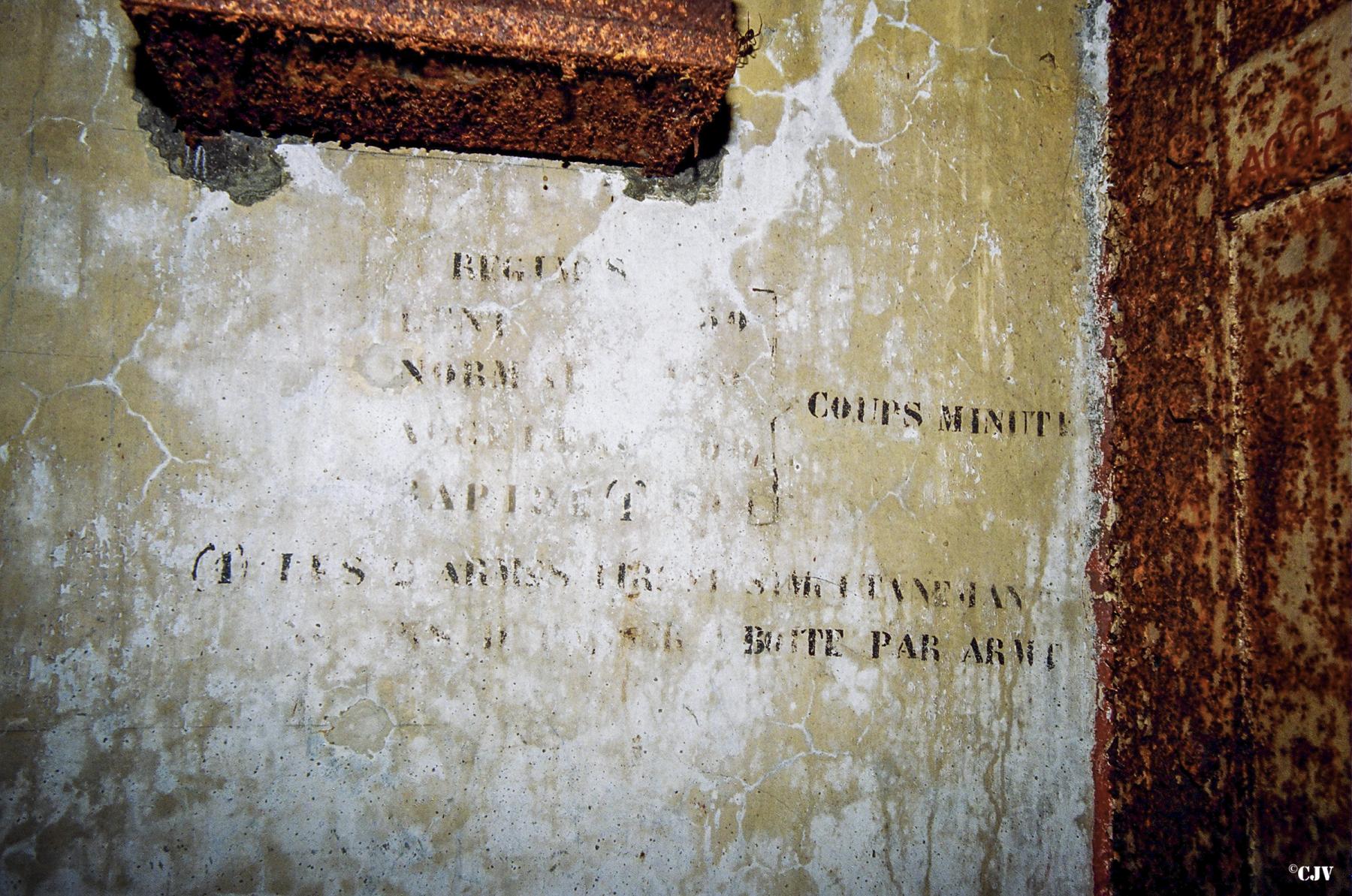

Inscription près du lance grenades
Auteur : Pruzsina jerome
Auteur : Lia VERMEULEN
Auteur : Lia VERMEULEN
Intérieur de la cloche GFM
Auteur : Michel Teiten
Intérieur de la cloche GFM
Auteur : Ludovic KNAPP
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : MANSUY Michel
Auteur : Ludovic KNAPP
Escaliers au sous-sol
Auteur : Michel Teiten
Emplacement du moteur
Auteur : Michel Teiten

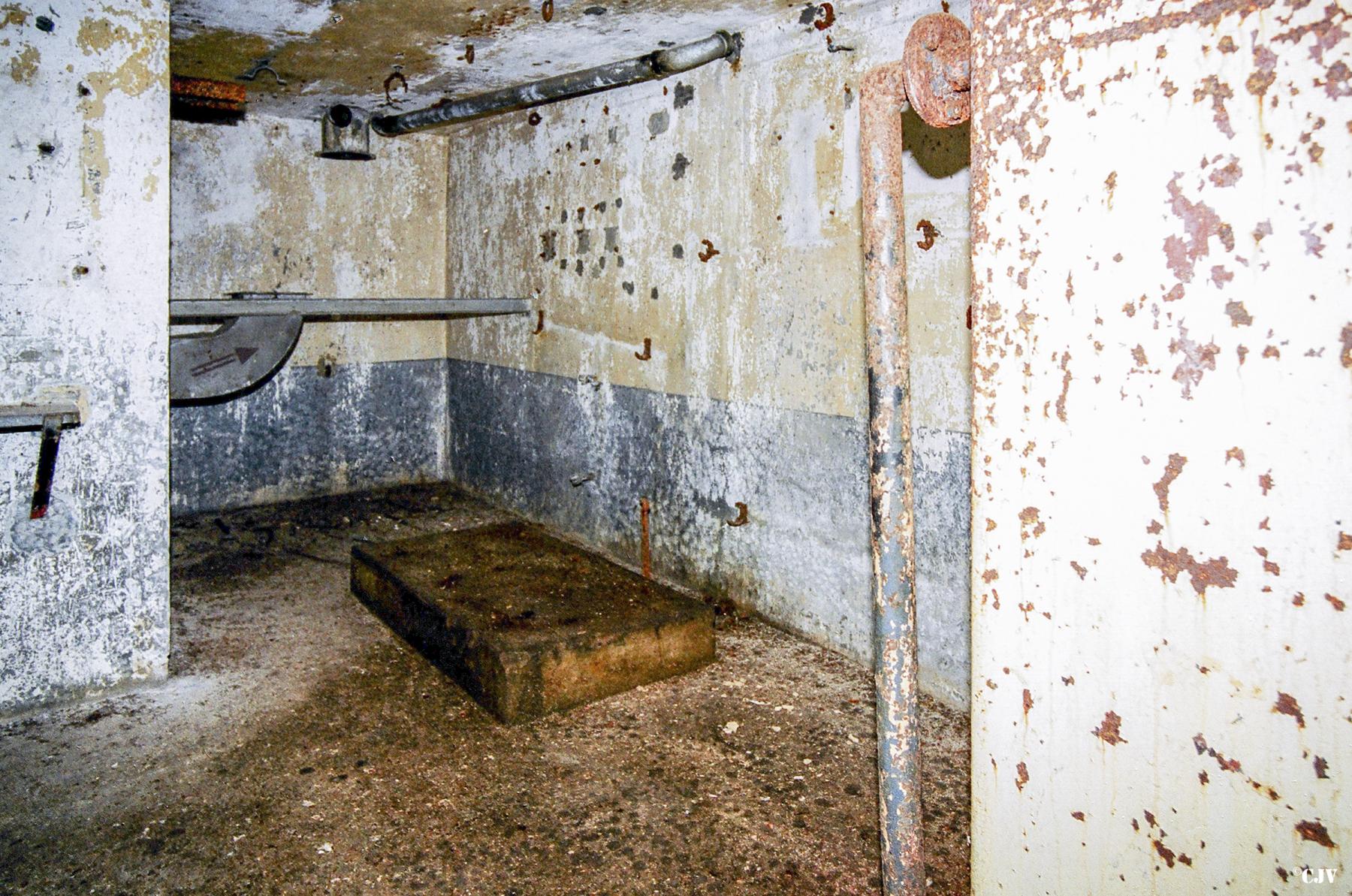

Le socle du groupe électrogène
Auteur : Lia VERMEULEN

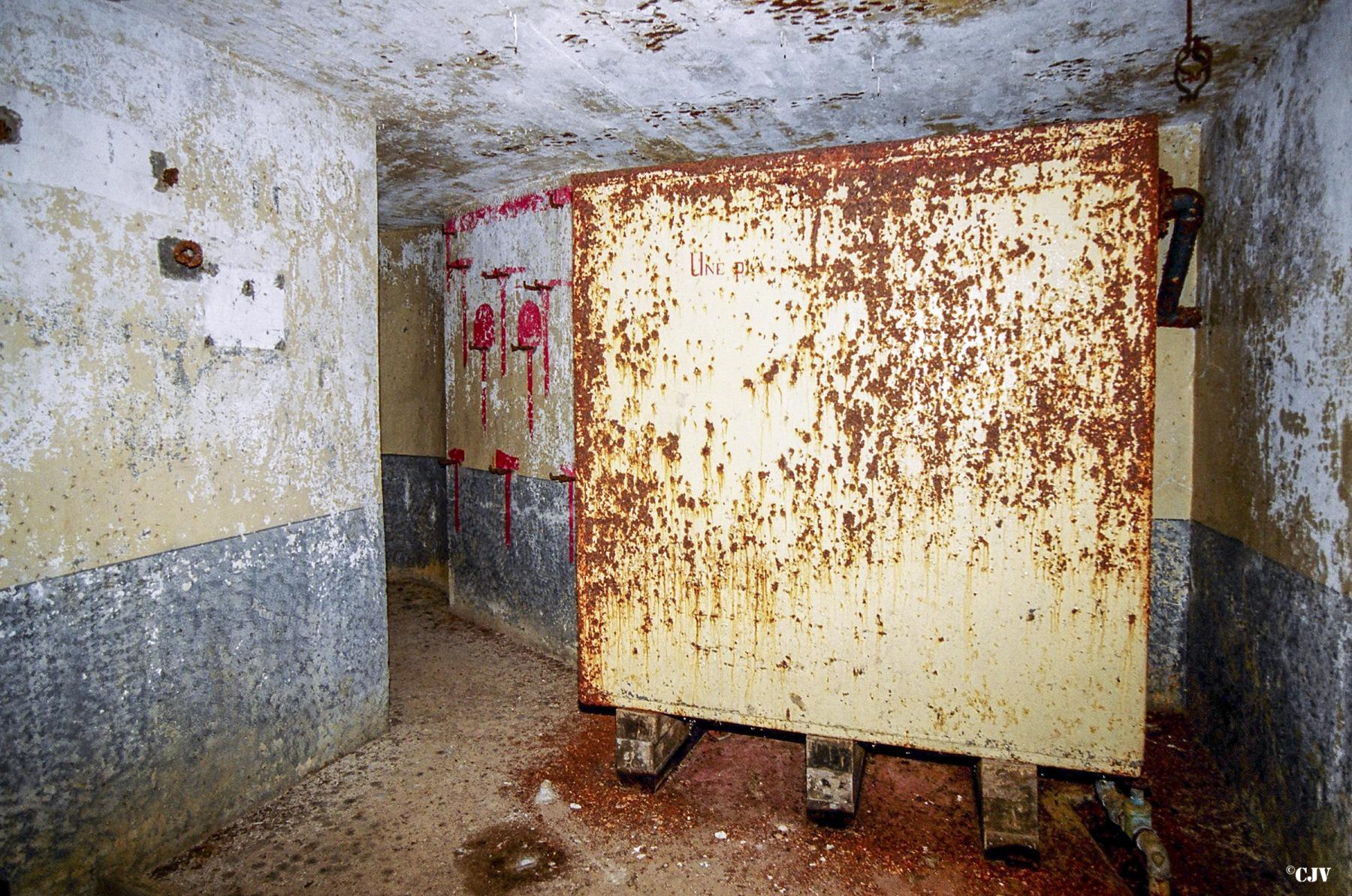

Derrière la citerne on aperçoit le socle du moteur
Auteur : Michel Teiten
Le réservoir
Auteur : Lia VERMEULEN
Auteur : ELLENA Daniel - CUNY Philippe
Au sous sol

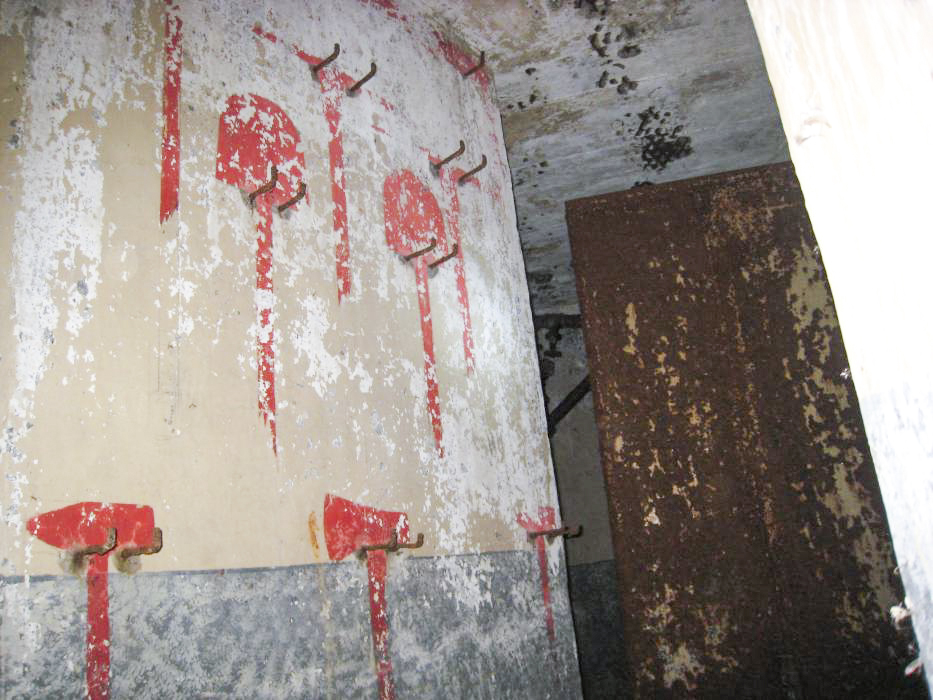

Rangement de l'outillage
Auteur : Michel Teiten
Au sous sol
Rangement de l'outillage
Auteur : MANSUY Michel
Auteur : ELLENA Daniel - CUNY Philippe
Ventilation
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : ELLENA Daniel - CUNY Philippe
Le puits
Auteur : Thierry Collé
Les latrines
Auteur : Lia VERMEULEN
Les latrines
Auteur : Thierry Collé

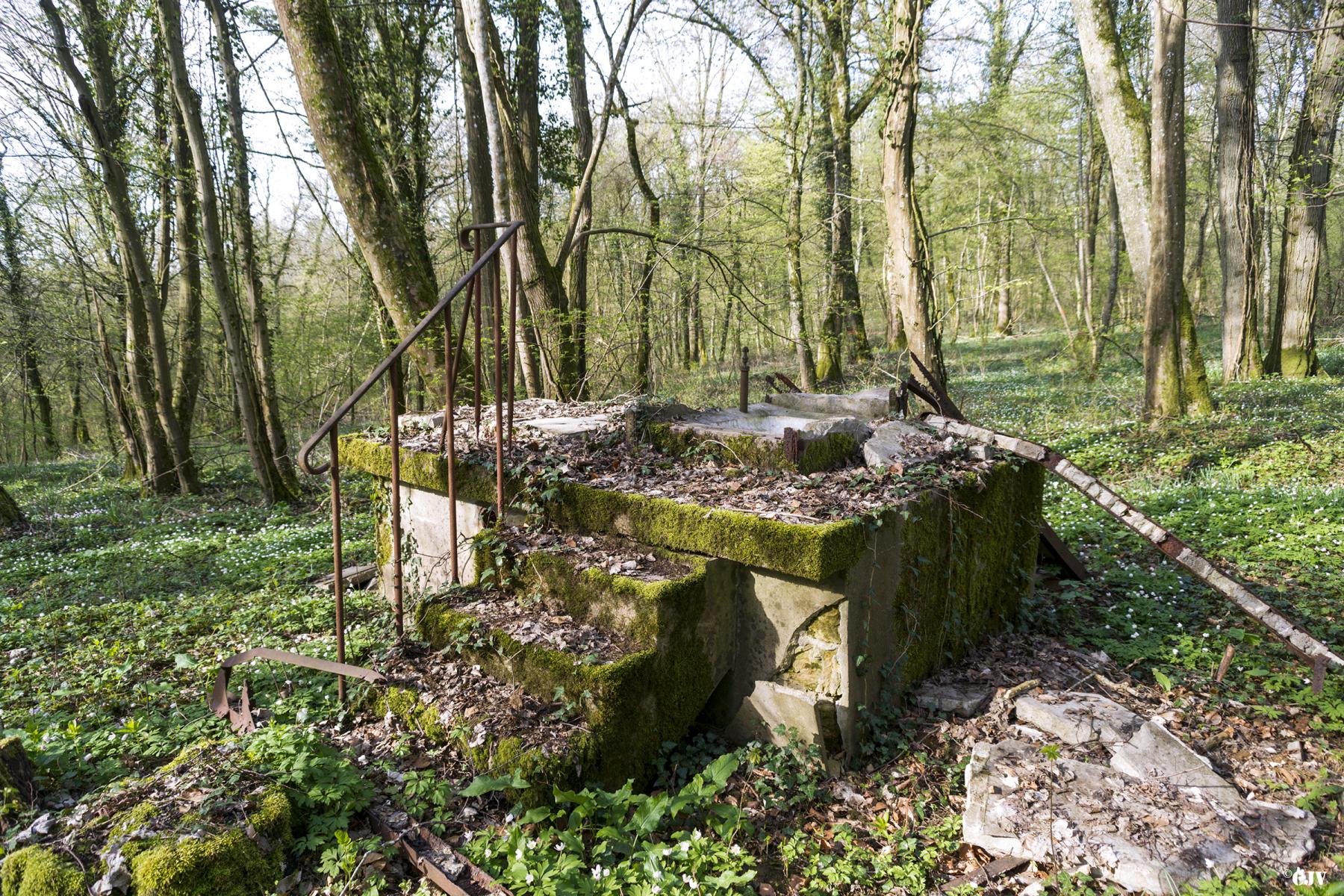

Latrine extérieure
Auteur : ZEIG Marc
Latrine extérieure
Auteur : Lia VERMEULEN
Latrine extérieure
Auteur : Thierry Collé
Les toilettes extérieures
Auteur : Thierry Caland
Fosse chimique ASEPTA sous les latrines extérieures
Auteur : Ludovic KNAPP
Fosse chimique ASEPTA sous les latrines extérieures
Auteur : Michel Teiten
L'égout
Auteur : Ludovic KNAPP
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Casemate du bois de Beuveille
Plan des dessus avec le réseau défensif
Auteur :
Génie
Provenance : Collection Frédéric LISCH
Droits réservés
Versé par : Pascal Lambert
Mis en forme par : Pascal Lambert
Document #152001 disponible en ligne (64.08 Ko)
