Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Hettange-Grande
Quartier
Roussy le Village
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Commune
HETTANGE GRANDE (57330)
Lieu-dit / Parcelle
Morlingen
Coordonnées
49.415734 - 6.147831
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.

|
Généralités
Alternative imaginée par la CORF aux abris caverne pour réserves locales, les abris de surface sont des monolithes de béton destinés à abriter jusqu'à l'équivalent d'une compagnie. Ils font l'objet d'un chapitre spécifique dans la Notice du 27 Décembre 1929 relative à l’organisation d'abris pour les r..........
Plus d'informations ...
|
Notes et informations
ARMEMENT, Infanterie
Organes de défense de l'abri :

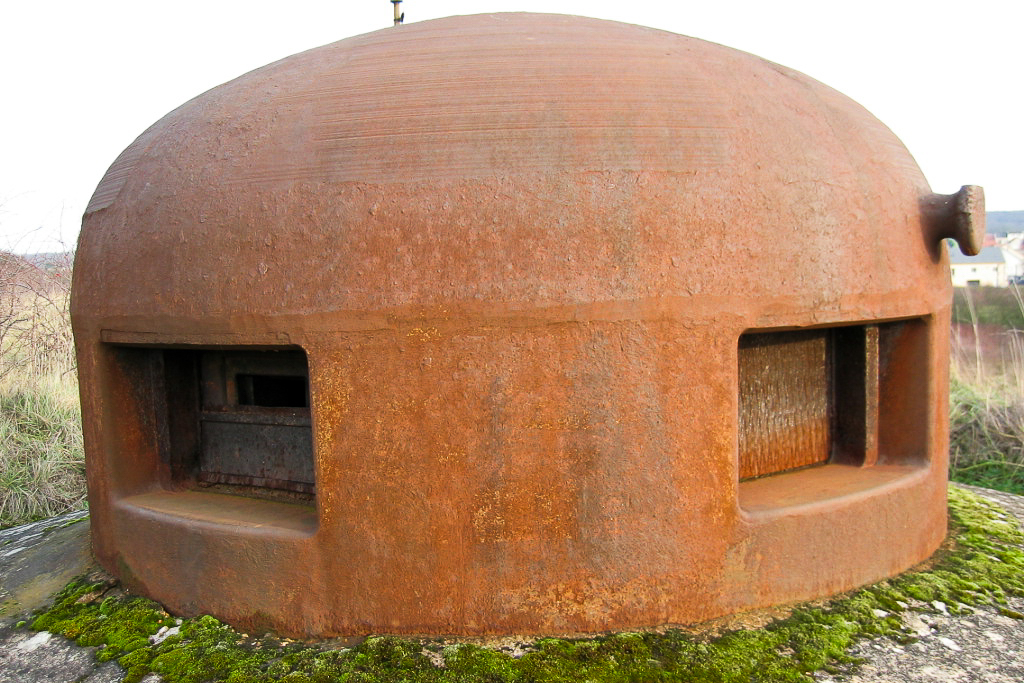

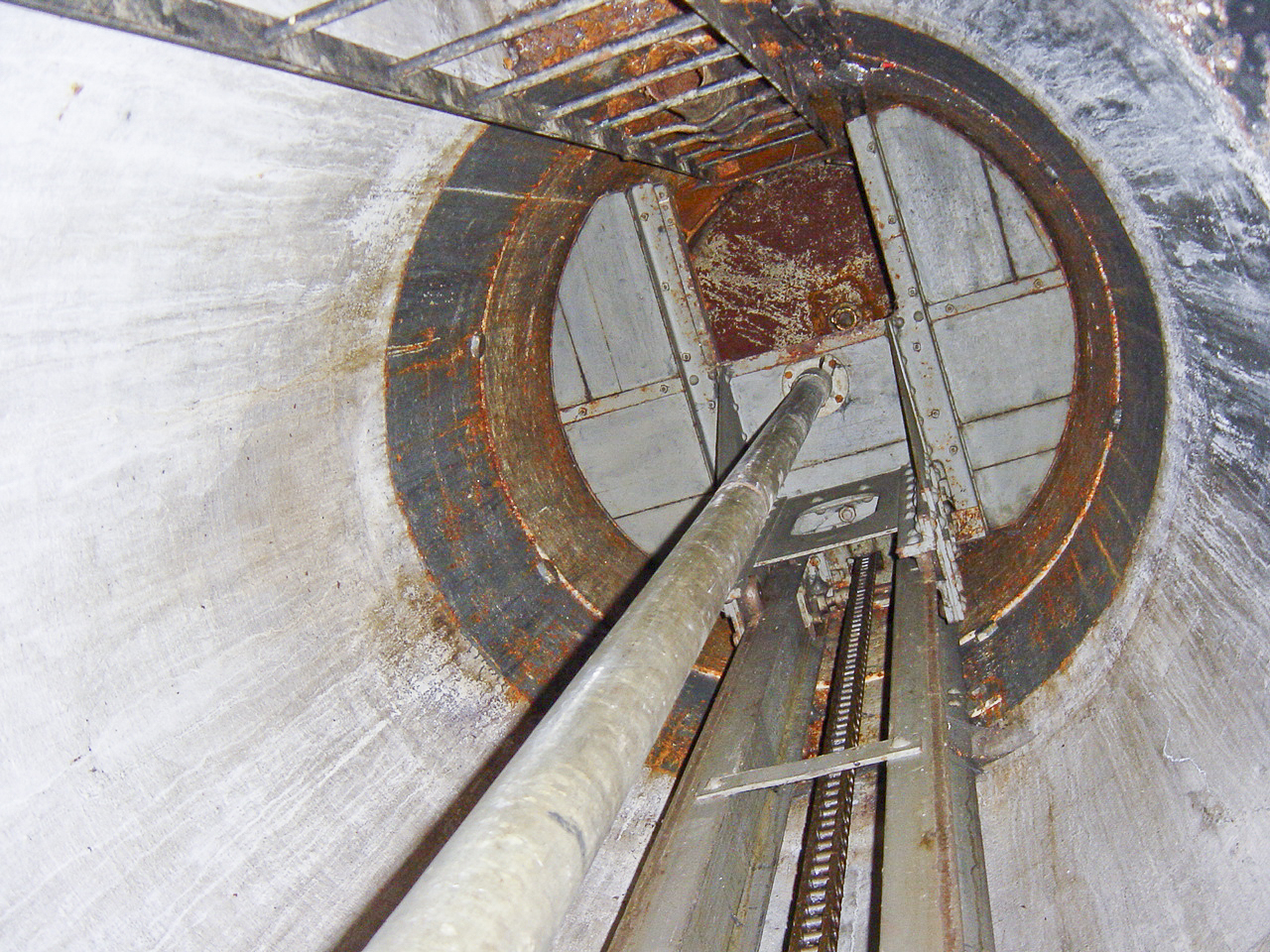

- 2 cloches GFM de type A à 5 créneaux ;

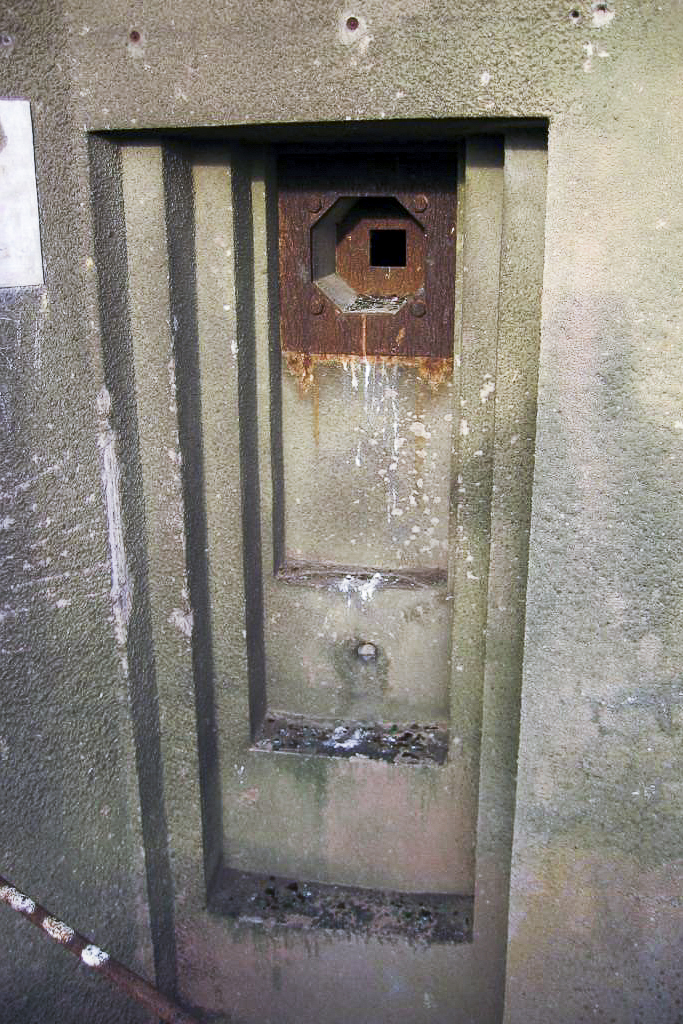

- 2 créneaux de flanquement pour FM ;
- 2 créneaux pour FM de défense d'entrée.
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
CONSTRUCTION, Description

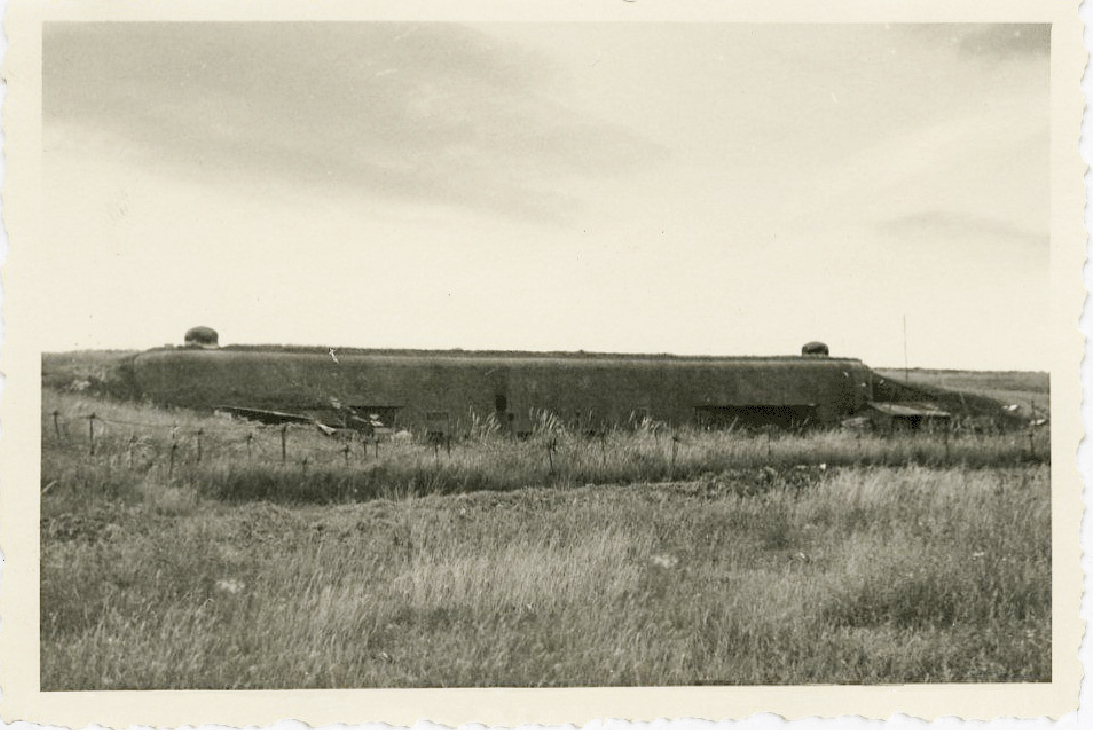

Abri de surface CORF pour trois sections et un PC de bataillon sur deux étages plus un sous-sol partiel pour les réservoirs.
Outre les locaux logistiques classiques, il comportait 6 chambrées pour 24 hommes (3 sections) et une 7e dédiée à l'effectif de 24 hommes du PC et de l'observatoire. Dans un 2e temps cette 7e chambrée a été convertie en local pour les réservoirs de l'usine électrique mitoyenne (décision modificative de décembre 1931 du projet).
Une communication souterraine devait relier l'abri/PC avec l'observatoire éponyme, situé à 150 mètres environ en avant, faisant de cet abri un des rares exemples de cette configuration théorisée dans l' 'Instruction relative à l'établissement des observatoires et postes de commandement' du 14 mars 1930.
Source(s) :
SHD - 2V242
CONSTRUCTION, Cout
Le cout total de construction et d’équipement de l'abri s'élève à 7 200 000 Frs au 1 juillet 36.
Cf. document joint.
Source(s) :
SHD - 9 NN 4423
DENOMINATION, Dénominations alternatives
Cet abri, initialement appelé 'Abri de la COTE 211', à ensuite pris le code X8.
La numérotation allemande de l'ouvrage était Werk 841a.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné au réseau téléphonique de la fortification Maginot de l'abri d'HETTANGE était: 468
EQUIPEMENT, Electrique

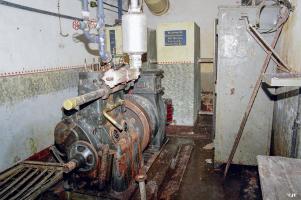

L'usine électrique était équipée de 2 groupes électrogènes diesel à moteurs Bauduin type DB 2 de 22 cv.
EQUIPEMENT, Transmissions
L'abri était doté d'un central 32 directions TM 32 composé d'un panneau mural à 32 directions et une table opérateur à 14 circuits.
Relié au réseau téléphonique enterré par un câble 14 paires provenant de la chambre de coupure 8T.
A noter un 38 paires vers un second PC extérieur (selon relevé câbles 43° RT)
EFFECTIF, Commandement et/ou unité
L'abri de HETTANGE GRANDE abritait le PC du 3° Bon 168° RIF qui tient le quartier 'Roussy' du secteur fortifié de Thionville.
Le 3° Bon est placé sous le commandement du CB François de la FOURNIÈRE.
Un document de la IIIe Armée de septembre 1937, indique que l'abri servait de lieu de stockage de matériel et point de convocation pour les réservistes B1 de la 3° Cie d'Engins du III/168° RIF (Temps de Guerre).
Source(s) :
SHD - 29N116
Nombre de places :
- 9 officiers
- 182 sous-officiers et hommes de troupe
Source(s) :
Répertoire Fortifications SF Thionville (33N19)
GENERALITES, Spécificités
Une galerie devait relier l'abri à l'observatoire d'HETTANGE-GRANDE. Une amorce bétonnée existe de part et d'autre mais la galerie n'a jamais été terminée.
ETAT ACTUEL , Etat - utilisation actuelle

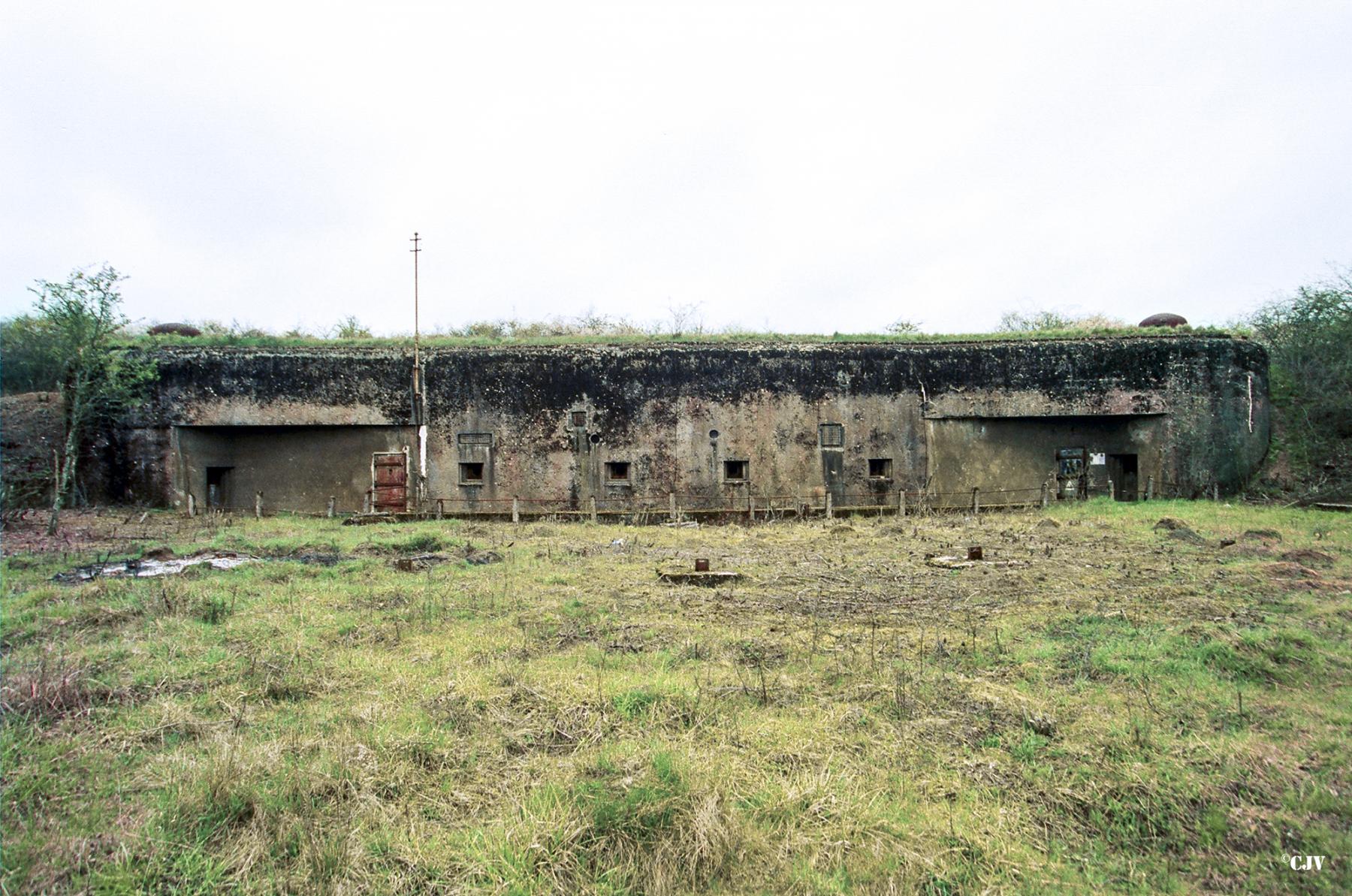

2021 - L'abri devient de moins en moins repérable et est devenu difficile d'accès du fait d'une végétation de plus en plus massive.
HISTORIQUE, Chronologie
Par décret en date du 5 septembre 1997, les immeubles dénommés Observatoire et partie d’emprise abri d’Hettange-Grande et abri unité Edward d’Hettange-Grande, sis sur les communes d’Hettange-Grande et Soetrich (Moselle), sont déclassés du domaine public militaire et en tant qu’ouvrages de première série.
HISTORIQUE, Construction
L'approbation de l'implantation de l'abri de la 'COTE 211' intervient le 1 mars 1930 (note 131/S de la DTF Metz-Ouest).
Le marché de construction est passé le 14 avril 1930 à l'entreprise R. MARTIN d'Hettange-Grande, pour un montant de 5 MF.
Les terrassements de l'abri débutent en juin 1930.
Le bétonnage du bloc est réalisé en septembre-octobre 1931.

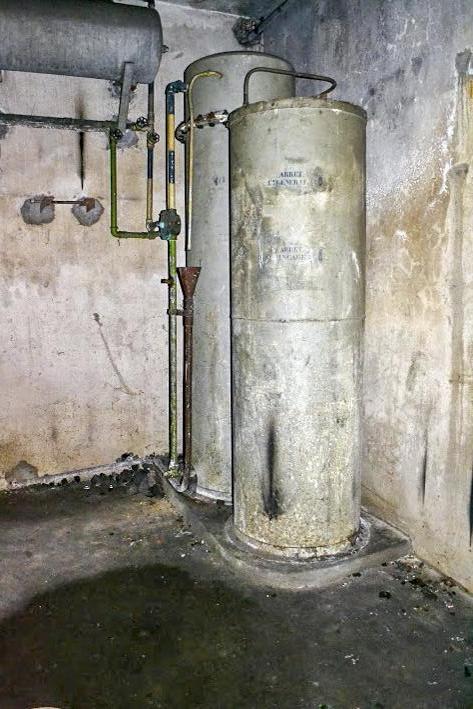

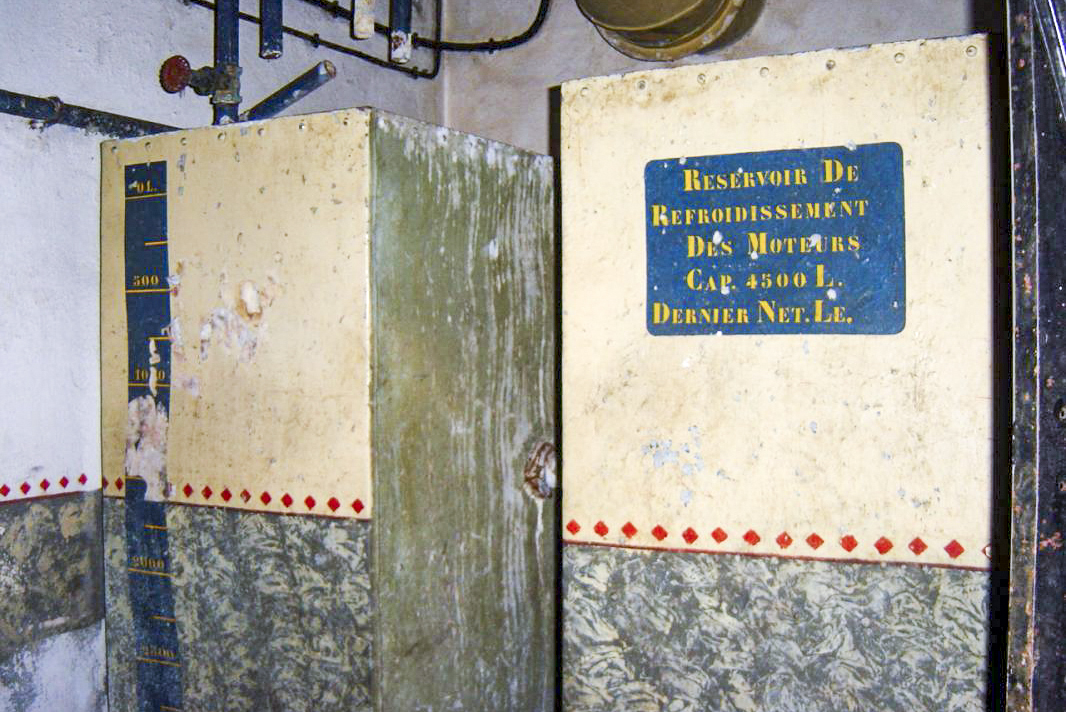

En décembre 1931, alors que le gros-oeuvre est juste achevé, le projet relatif à l'aménagement et l'équipement de l'abri est modifié à la demande de la Direction du Matériel du Génie : la place allouée pour les réservoirs de la centrale de l'abri sont insuffisants et nécessitent de sacrifier la chambrée pour 24 hommes dédiée à la partie PC de l'abri car celle-ci est mitoyenne de l'usine. Les locaux précédemment prévus pour ces réservoirs, sous l'usine, seront utilisés pour ajouter une réserve d'eau potable supplémentaire.
Début 1932, l'équipement est en cours et l'abri est considéré achevé à 88%. Durant l'été, il est rebaptisé 'abri d'HETTANGE-GRANDE'. En fin d'année il est pratiquement équipé et jugé utilisable, bien que les travaux de détail continueront jusque fin 1934.
Source(s) :
SHD - 9NN4 421, 2V242, 6V11100
