ACHEN Nord
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFSA - SF Sarre
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Coordonnées
49.046802 - 7.185092
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
2 créneaux AC47/JM,
2 créneaux JM,
1 cloche AM,
2 cloches GFM B.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 228.
Source(s) :
Schéma des liaisons du commandement - Secteur de Rohrbach
EQUIPEMENT, Transmissions
La casemate était dotée d'un central sous carter étanche à 12 directions.
Source(s) :
Doc joint
EFFECTIF, Commandement et/ou unité
Lt JEANDEMANGE puis KERSUAL. Le Lt KERSUAL commande par ailleurs les équipages des 5 casemates associées au HAUT-POIRIER.
ETAT ACTUEL , Etat - utilisation actuelle
Propriété de la commune d'Achen et clôturée, utilisée par l'association AMEPA.
HISTORIQUE, Chronologie
Le 26 aout 1939, suite à une mauvaise manœuvre, la pompe d'alimentation en eau de la casemate chute au fond du puits (245 mètres !). (1)
La casemate est rendue aux allemands sur ordre du CB JOLIVET (HAUT-POIRIER) qui en prennent possession le 22 juin 1940 concomitamment avec la chute de cet ouvrage. (2)
Source(s) :
(1) SHD - JMO du Génie du SF de Rohrbach - 33N72
(2) SHD - Rapports d'officiers du SF Rohrbach - 33 N72
DIVERS (Sans critère)
Le 15 juin 1940 à 17h30, le sergent LARROUY, envoyé en liaison au HAUT-POIRIER, rentre à la casemate porteur des ordres du commandement JOLIVET.
Source(s) :
" On a livré la Ligne Maginot" page 8
Page n° 10791 mise à jour le 06/02/2026 -
© wikimaginot.eu 2018 / 2026
Photos d'époque

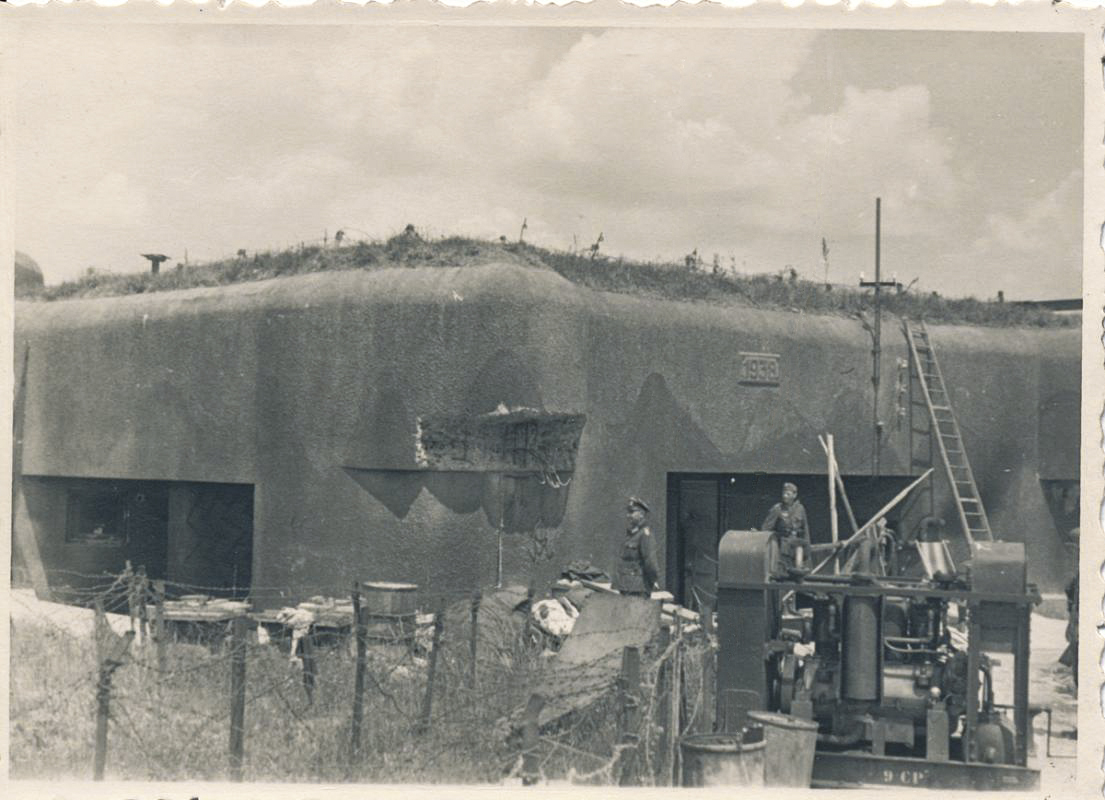

Entrée de la casemate Achen Nord
Juin 1940
Auteur : 262. I.D.
Coll. Markus Lauer
Vue aérienne de la casemate de Achen Nord et de son casernement extérieur, aujourd'hui détruit.
Auteur : IGN - Géoportail 1950
remonterletemps.ign.fr
Photos actuelles

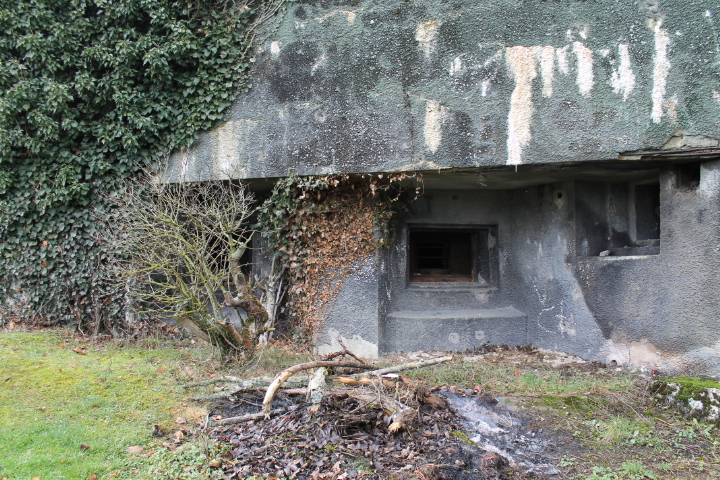

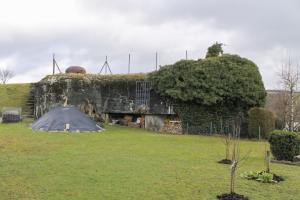

Facade ouest
Auteur : Christian LENHARD
Façade ouest
Auteur : ELLENA Daniel - CUNY Philippe
Facade est
Auteur : Christian LENHARD
Créneaux de tir
Auteur : Christian LENHARD
Façade est
Auteur : ELLENA Daniel - CUNY Philippe
Façade est
Auteur : ELLENA Daniel - CUNY Philippe

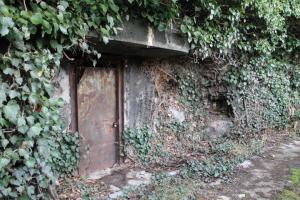

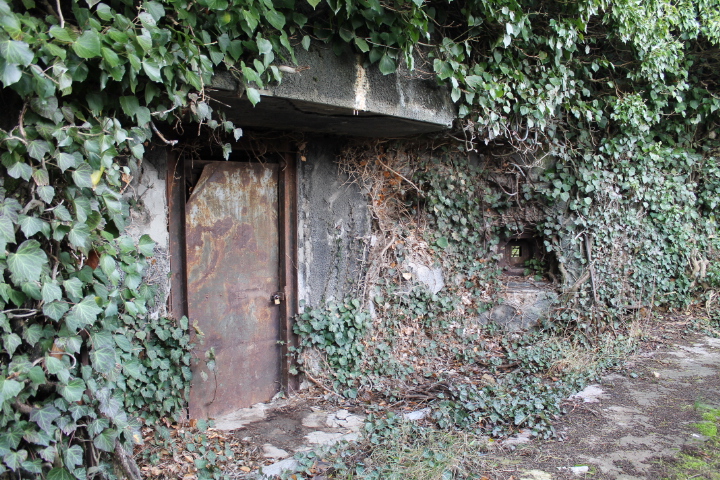

L'entrée
Auteur : Christian LENHARD
L'entrée
Auteur : ELLENA Daniel - CUNY Philippe
L'entrée
Auteur : ELLENA Daniel - CUNY Philippe
Façade Ouest
Auteur : ELLENA Daniel - CUNY Philippe
Auteur : ELLENA - CUNY

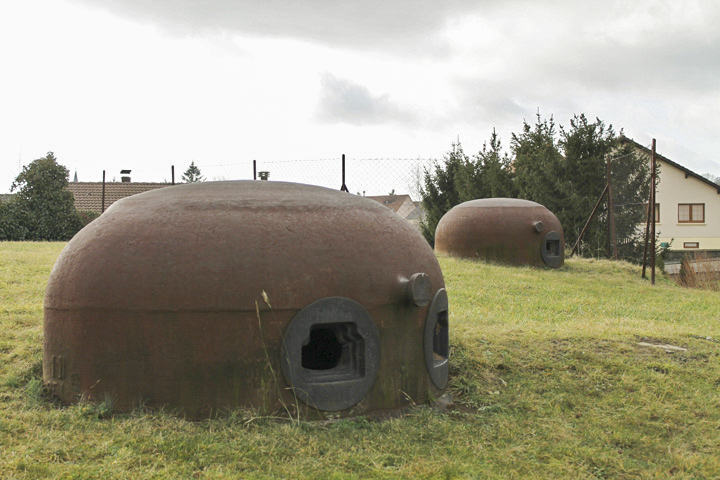

La cloche AM équipant la casemate (cloche GFM au second plan)
Auteur : Christian LENHARD
La cloche AM de la casemate
Auteur : Michel Teiten
L'une des cloches GFM Type B de la casemate
Auteur : Michel Teiten
Porte d'entrée
Auteur : Daniel Froehly

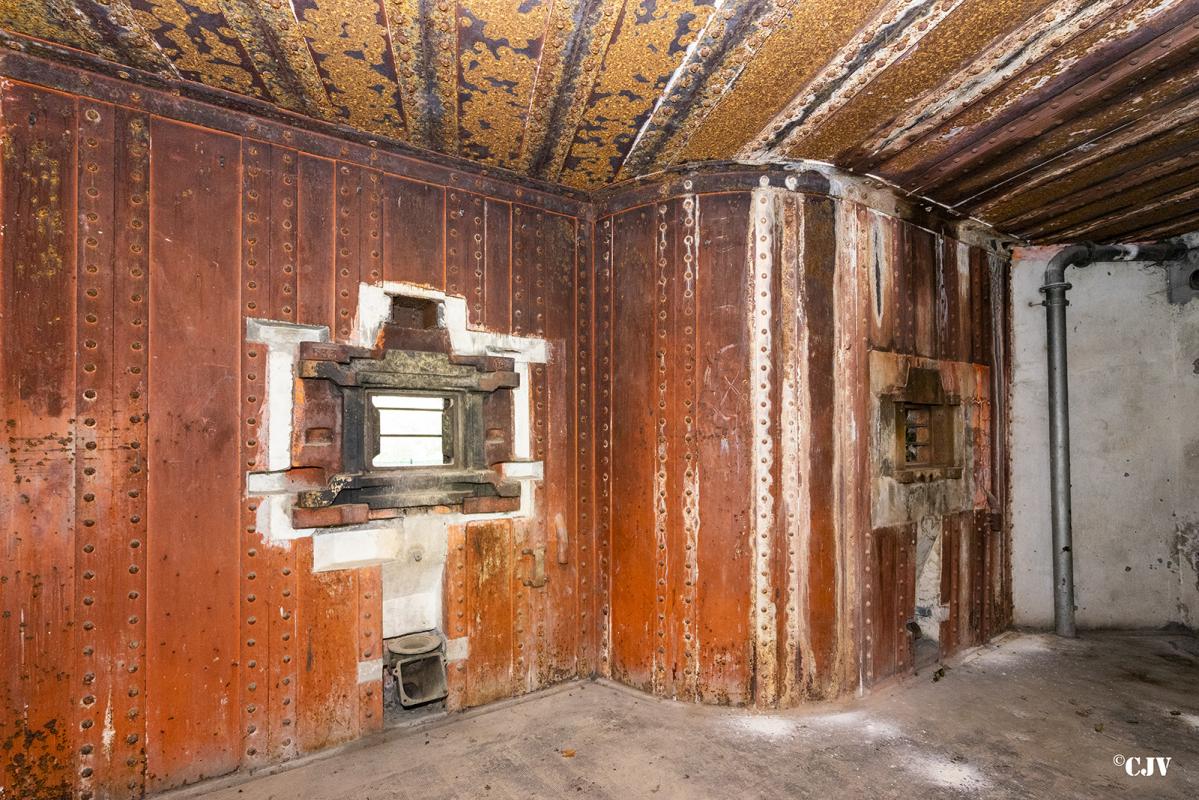

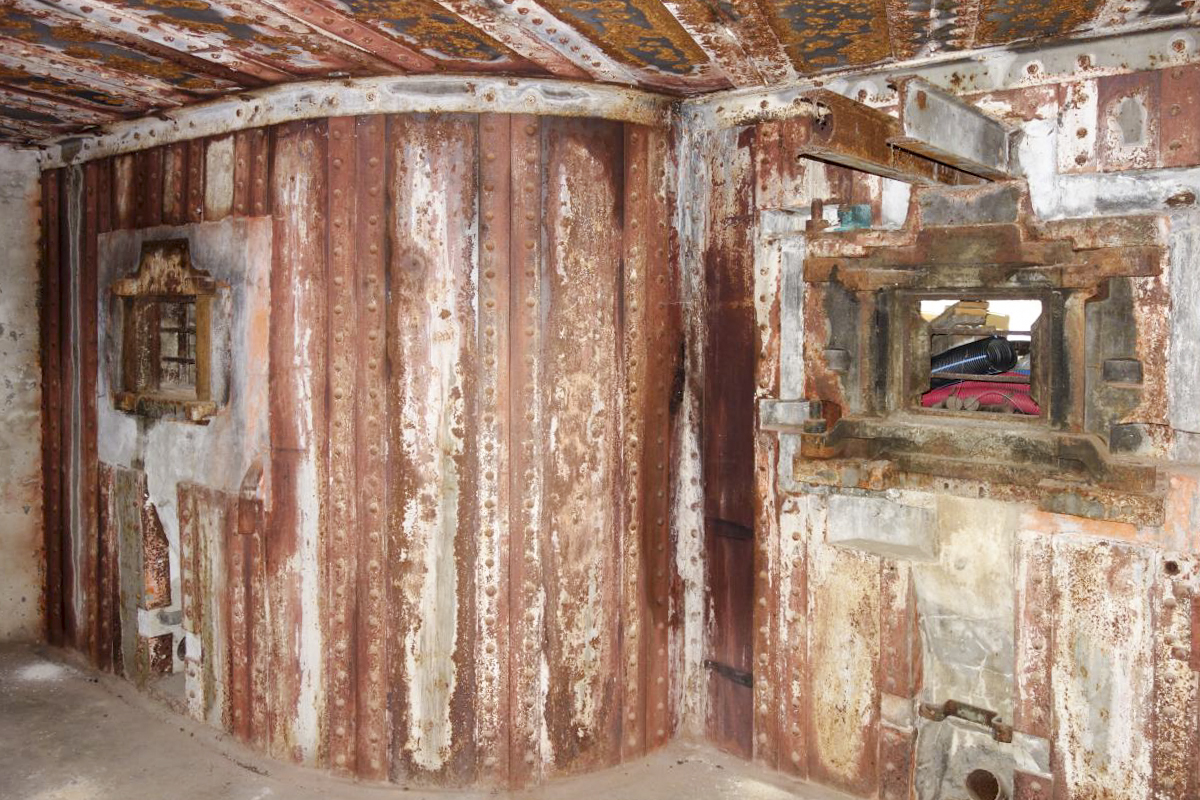

Chambre de tir ouest de la casemate
Auteur : Michel Teiten
Porte de la CT est
Auteur : Daniel Froehly

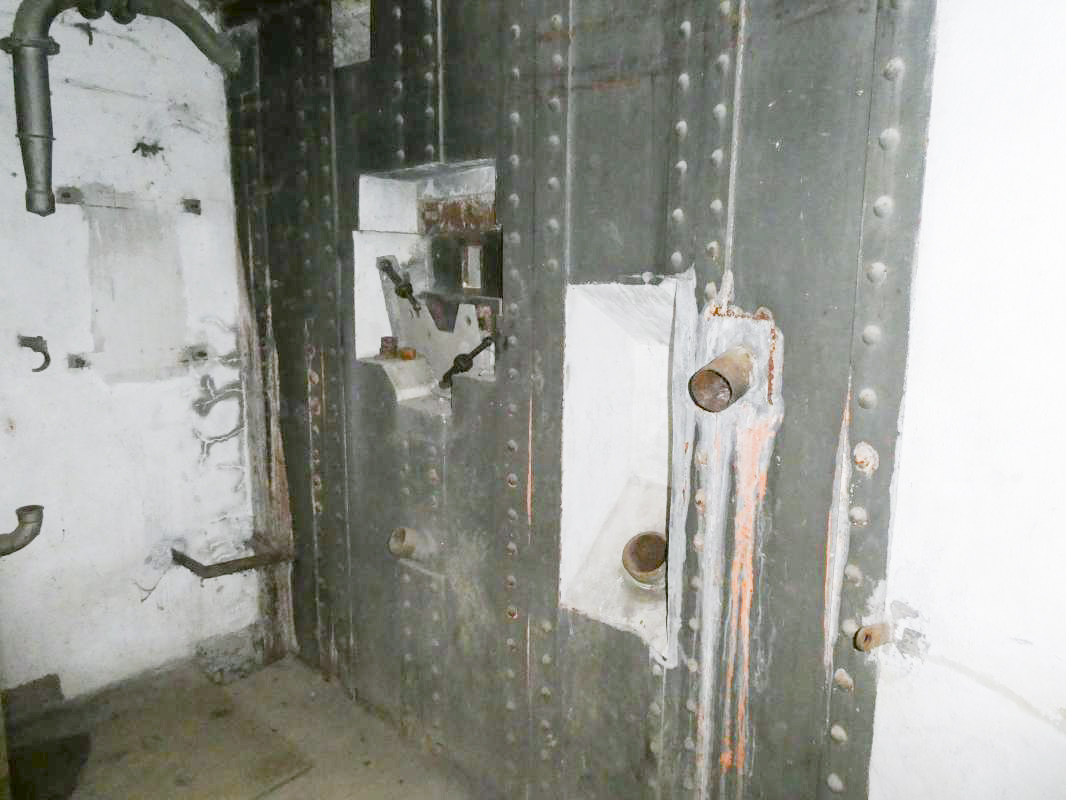

Chambre de tir Est
Auteur : Lia VERMEULEN
Créneau de défense de l'entrée
Sur le mur impactes des obus en 1945
Auteur : ELLENA Daniel - CUNY Philippe
Impacts des obus en 1945
Auteur : Daniel Froehly

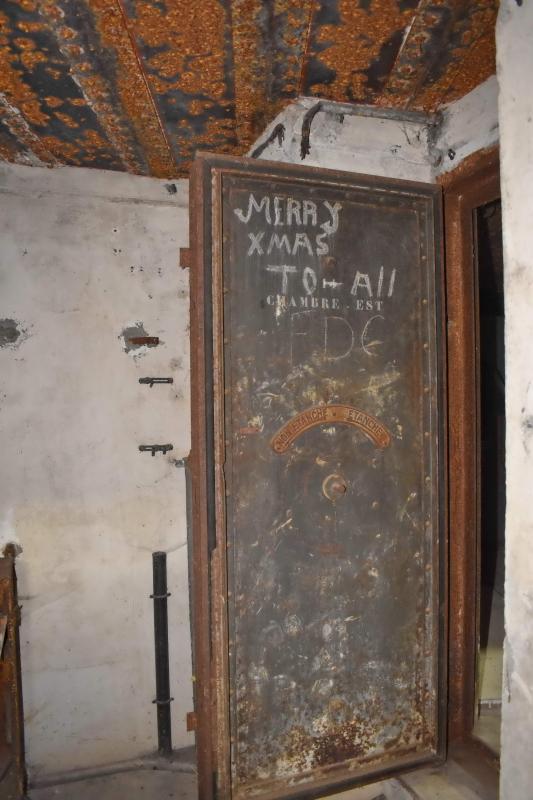

Porte de la CT est (avec inscriptions)
Auteur : Daniel Froehly
Auteur : ELLENA - CUNY
Auteur : ELLENA - CUNY
Insigne du 133e RIF et de la Ligne Maginot dans la pièce du chef de poste de la casemate
Auteur : Michel Teiten
Insigne du 133e RIF dans la pièce du chef de poste de la casemate
Auteur : Michel Teiten
Dessin ' On ne passe pas'
Auteur : Daniel Froehly
Intérieur de l'une des deux cloches GFM Type B de la casemate
Auteur : Michel Teiten
La cloche GFM
Auteur : ELLENA Daniel - CUNY Philippe
Porte étanche d'accès à la cloche AM
Auteur : Michel Teiten

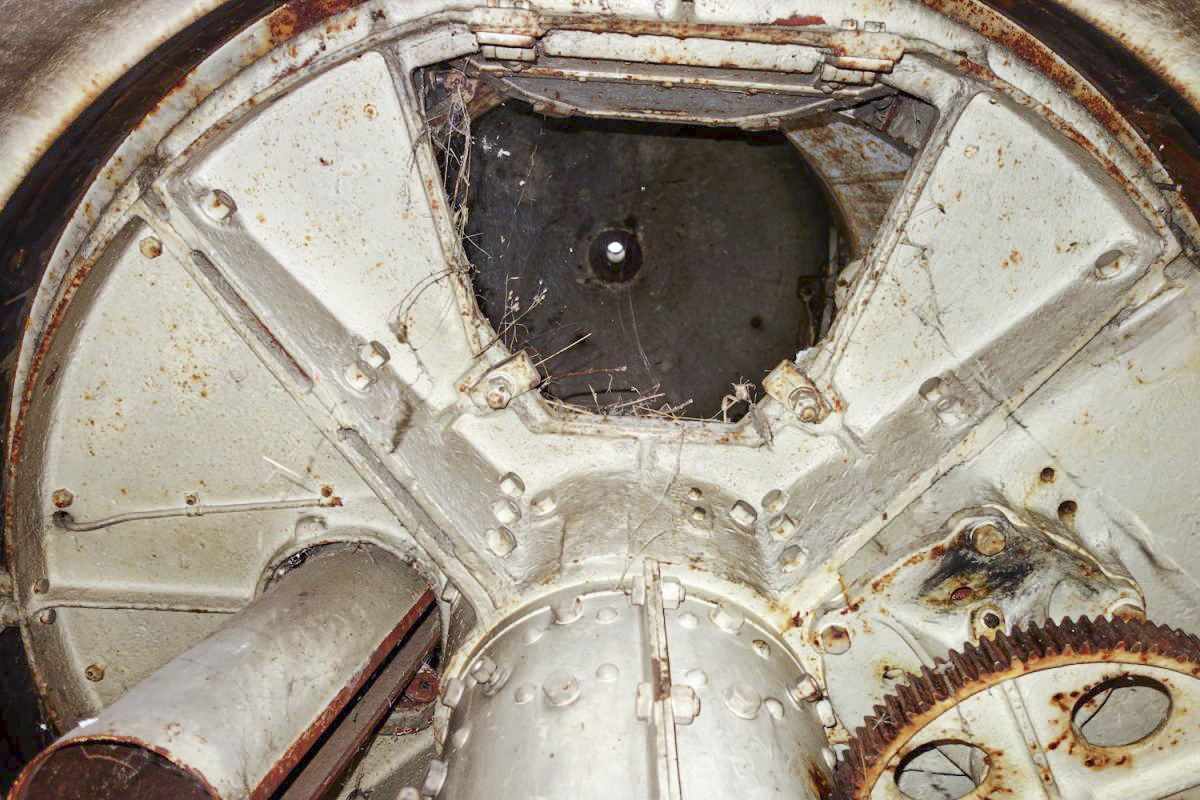

Intérieur de la cloche AM
Auteur : Michel Teiten
Cabine téléphonique
Auteur : Daniel Froehly
Cabine téléphonique (porte intérieure)
Auteur : Daniel Froehly
Auteur : ELLENA - CUNY
Auteur : Lia VERMEULEN

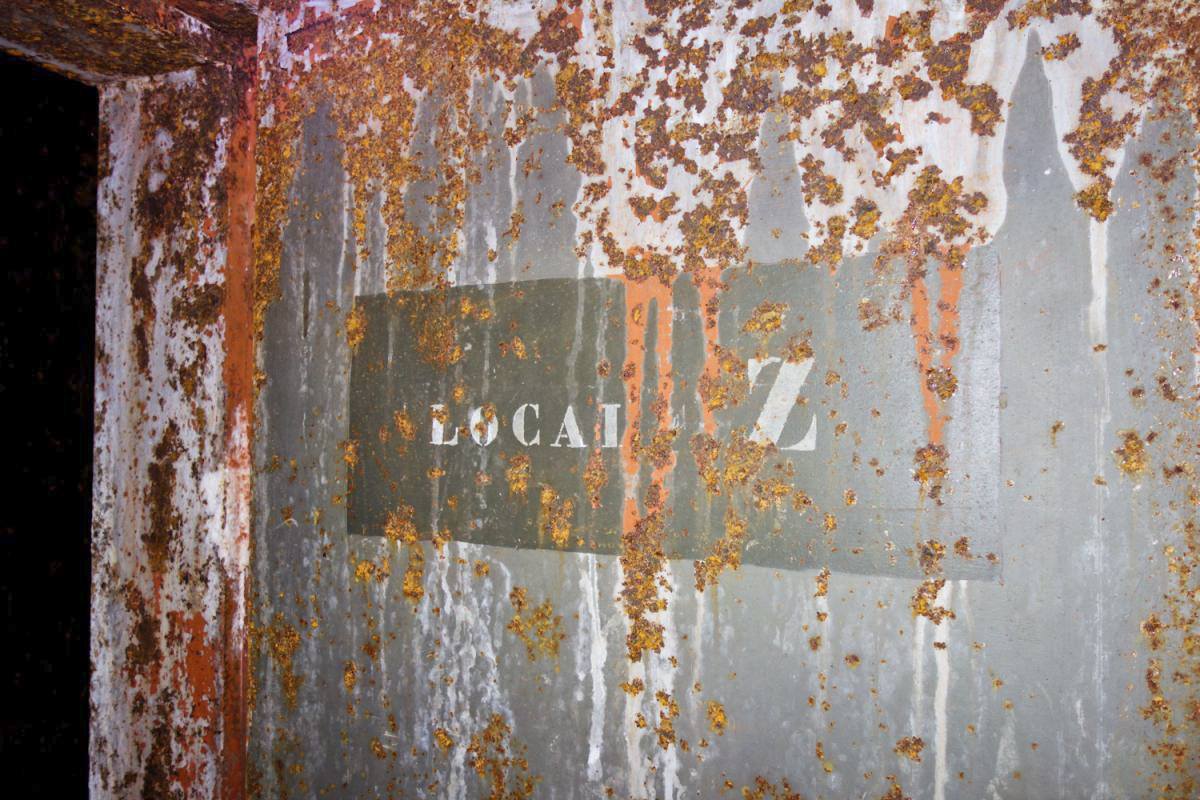

Local Z (défense contre les gaz de combat)
Auteur : Michel Teiten
Local Z (défense contre les gaz de combat)
Auteur : Michel Teiten

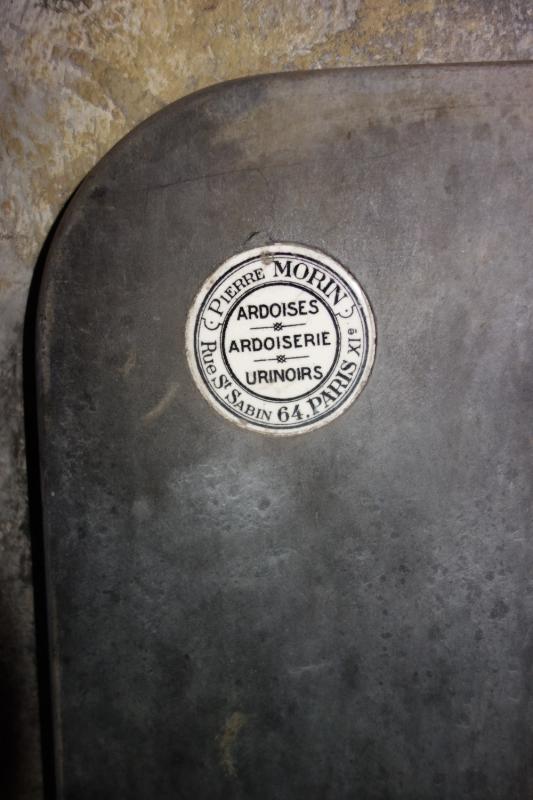

Urinoir fabriqué par l'ardoiserie Pierre Morin, Paris XIe dont la plaque est toujours bien visible
Auteur : Michel Teiten
Urinoir fabriqué par l'ardoiserie Pierre Morin, Paris XIe dont la plaque est toujours bien visible
Auteur : Michel Teiten
Local pour fusées et obus de mortier
Auteur : Michel Teiten
Local pour fusées et obus de mortier
Auteur : Michel Teiten

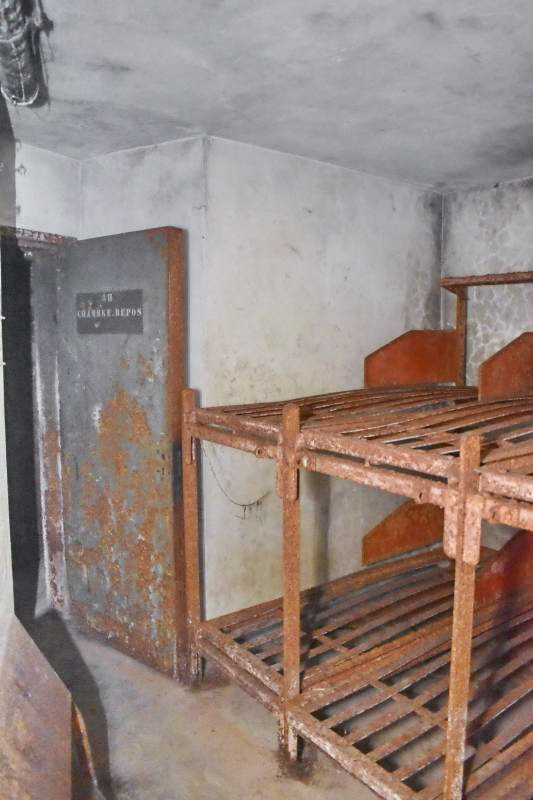

Chambre de repos pour 8 hommes
Auteur : Michel Teiten
Chambrée
Auteur : ELLENA Daniel - CUNY Philippe

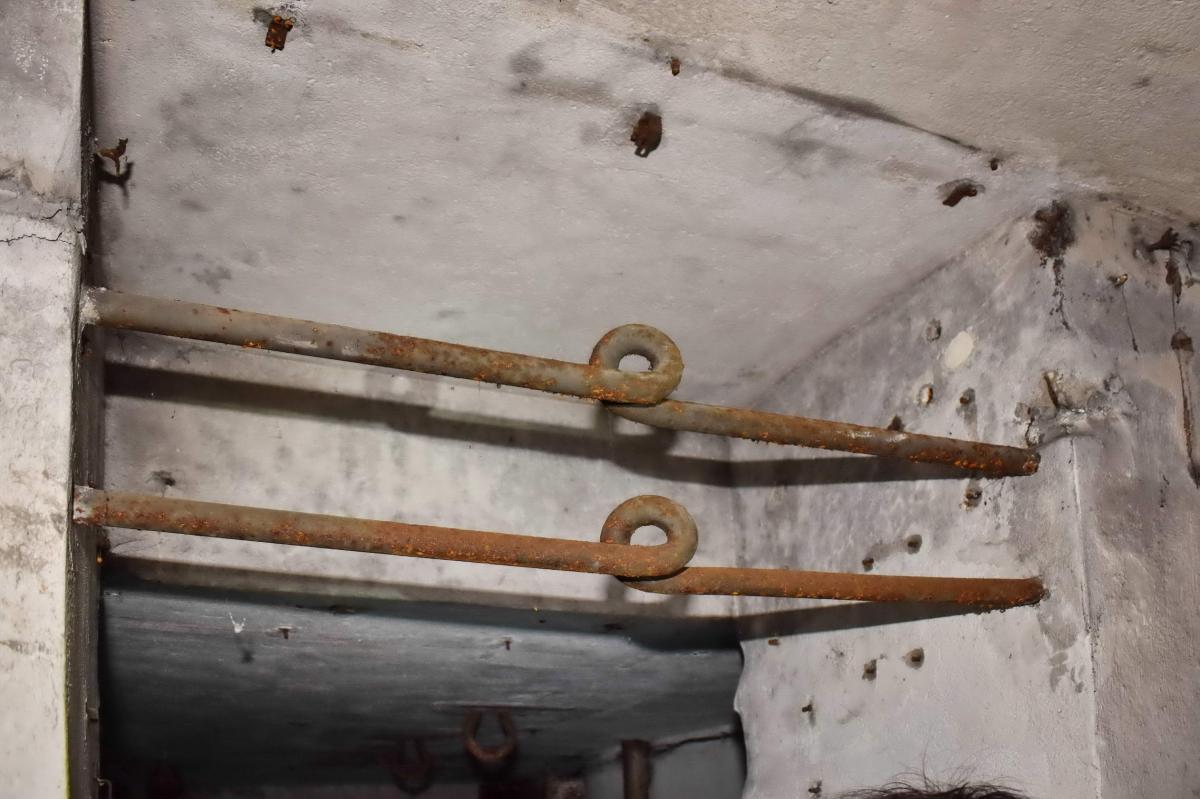

Les lits de la chambre de repos pour 8 hommes
Auteur : Michel Teiten

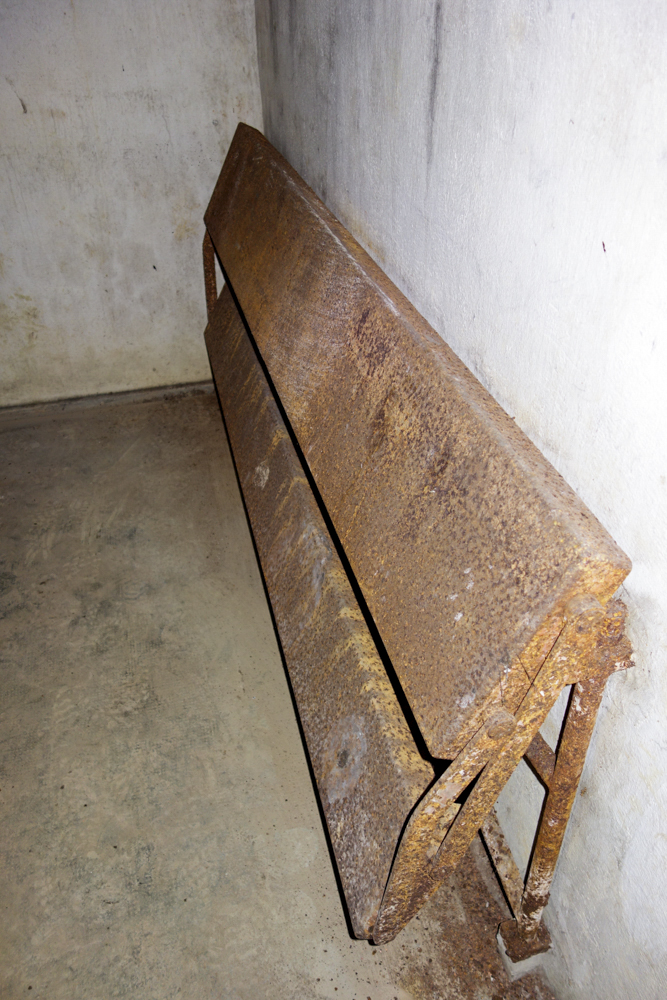

Table et banc rabattable dans la chambre
