ASCHBACH Ouest
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFH - SF Haguenau
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
OBERROEDERN (67250)
Coordonnées
48.929206 - 7.972752
Validité information
Verifié
Niveau de réalisation en 1940
Construit

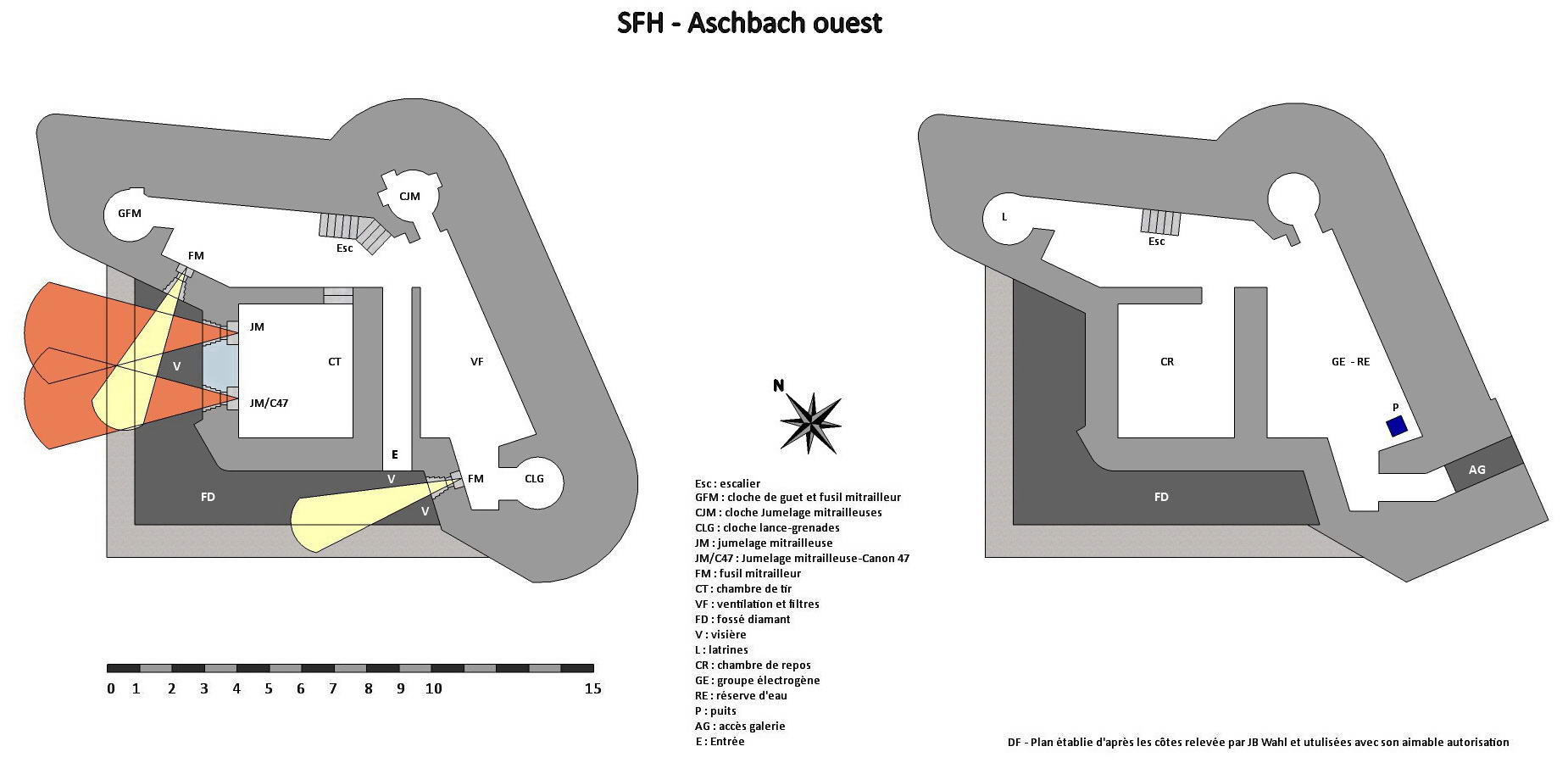

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate était le suivant :
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31 interchangeable avec un canon antichar de 47 mm sur birail
- 1 créneau pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche pour jumelage de mitrailleuses Reibel MAC 31
- 1 cloche lance-grenades
- 1 cloche GFM type A
- 3 créneaux pour fusil mitrailleur 24/29, dont un de porte
- 2 goulottes lance grenade.
CONSTRUCTION, Mission, ou Fonction de l'objet
Chambre de tir : barrage de feux au nord-ouest, vers les casemates de HOFFEN.
Cloche JM : action frontale au nord-nord-est, vers Aschbach (couverture des ravins montant d'Aschbach).
CONSTRUCTION, Phase ou tranche de construction
Les casemates d'ASCHBACH Ouest et Est sont les deux seuls blocs construits de l'ouvrage projeté d'OBERROEDERN.
Elles correspondent respectivement aux blocs 2 et 3 du projet initial, qui auraient du être une casemate de mitrailleuses flanquant vers la gauche et un bloc doté d'une tourelle de mitrailleuses et d'une cloche observatoire.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné de la casemate au réseau téléphonique de la fortification Maginot était Ca 866.
EQUIPEMENT, Transmissions
La casemate était dotée d'un central type TM32 à 8 directions sous carter étanche.
Il desservait les abonnés (infanterie) des deux casemates.
Source(s) :
Constat sur place
EFFECTIF, Commandement et/ou unité
La casemate était placée sous le commandement du SLt LINGER
Source(s) :
SHD - 1 K 358 1 - Ordre de bataille des éléments du 2 / 79 RIF
Contact :
Organisation ou association en charge de ce site
Informations pour la visite
Mise à jour des ouvertures 2022
dimanche 8 mai 13h30 - 14h + présence de reconstituants + camp allemand
dimanche 6 juin 14h-18h
dimanche 3 juillet 14h-18h
dimanche 7 août 14h-18h
dimanche 4 septembre 14h-18h
dimanche 18 septembre 10h-18h + reconstituants France 1940 avec véhicule
Et sur demande pour toute autre date
Contacts :
- Président, Philippe : curtetphilou@gmail.com 06 07 82 41 24
- Vice-président, Gérard : gerard.ball21@gmail.com 03 88 80 08 90 (bilingue Français Allemand)
Informations touristiques mises à jour le 01/04/2022
Fils de discussion
Page n° 10919 mise à jour le 24/09/2026 -
© wikimaginot.eu 2022 / 2026
Photos d'époque

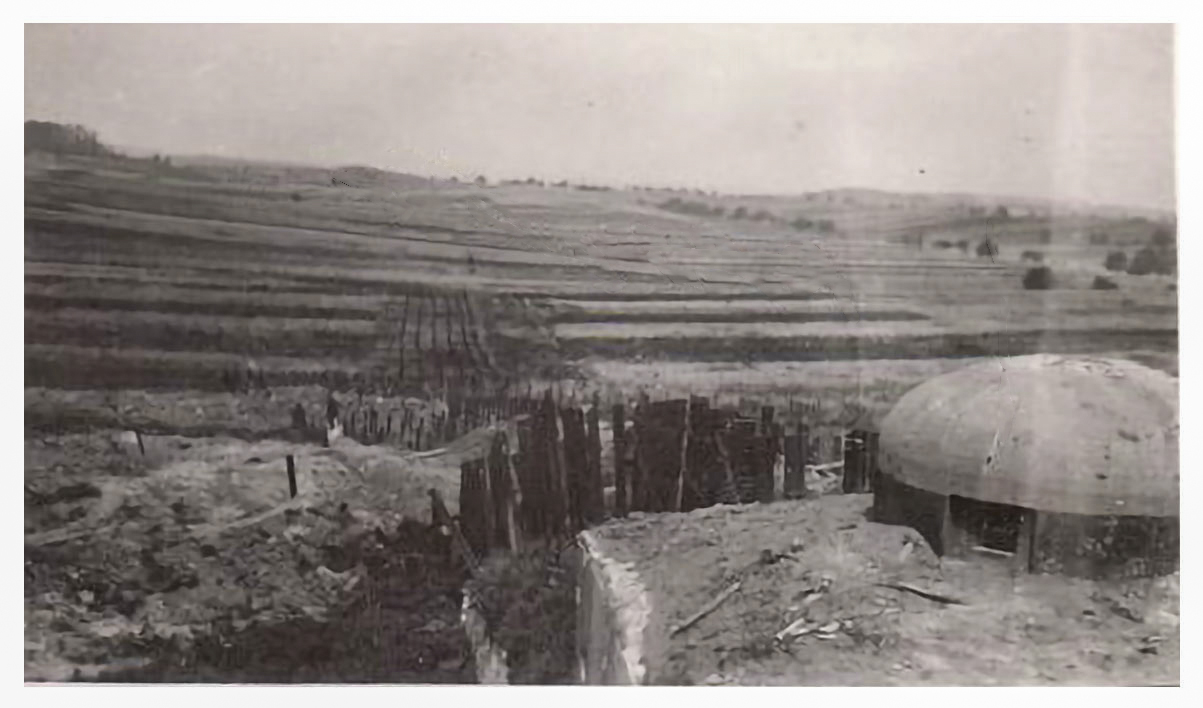

Le réseau d'obstacles au nord-ouest, vu depuis la casemate. On aperçoit la cloche GFM sur la droite
Auteur : Inconnu
Collection ALMO
Droits réservés
Le SLt Linger
Auteur : Inconnu
Collection Mansuy - Vialle Henry
Hommes des casemates de Aschbach Est, ouest et de Oberroedern Sud assis sur les madriers de la Fosse Colson
De gauche à droite :
CC Chétien (Aschbach Ouest), Sgt Emile Mugg (Aschbach Est), SGT Léon Delbard (Oberroedern Sud) , Sgt Edouard Lenoir
Auteur : Louis Cuny
Collection Cuny - Archives AALMA
Hommes de la casemate de Aschbach Ouest:
De gauche à droite :
Frath, ?,Goetz Joseph, ?, Lereder?, Sgt Ternoir, CC Chretien
Auteur : Louis Cuny
Collection Cuny - Archives AALMA
Les réservistes des casemates d'Aschbach s'adonnant au labourage
Auteur : Louis Cuny
Collection Cuny - Archives AALMA
La popote des casemates d'Aschbach
Auteur : Louis Cuny
Collection Cuny - Archives AALMA
Photos actuelles
Vue éloignée de la casemate
Auteur : CHARLOT Jean Marie

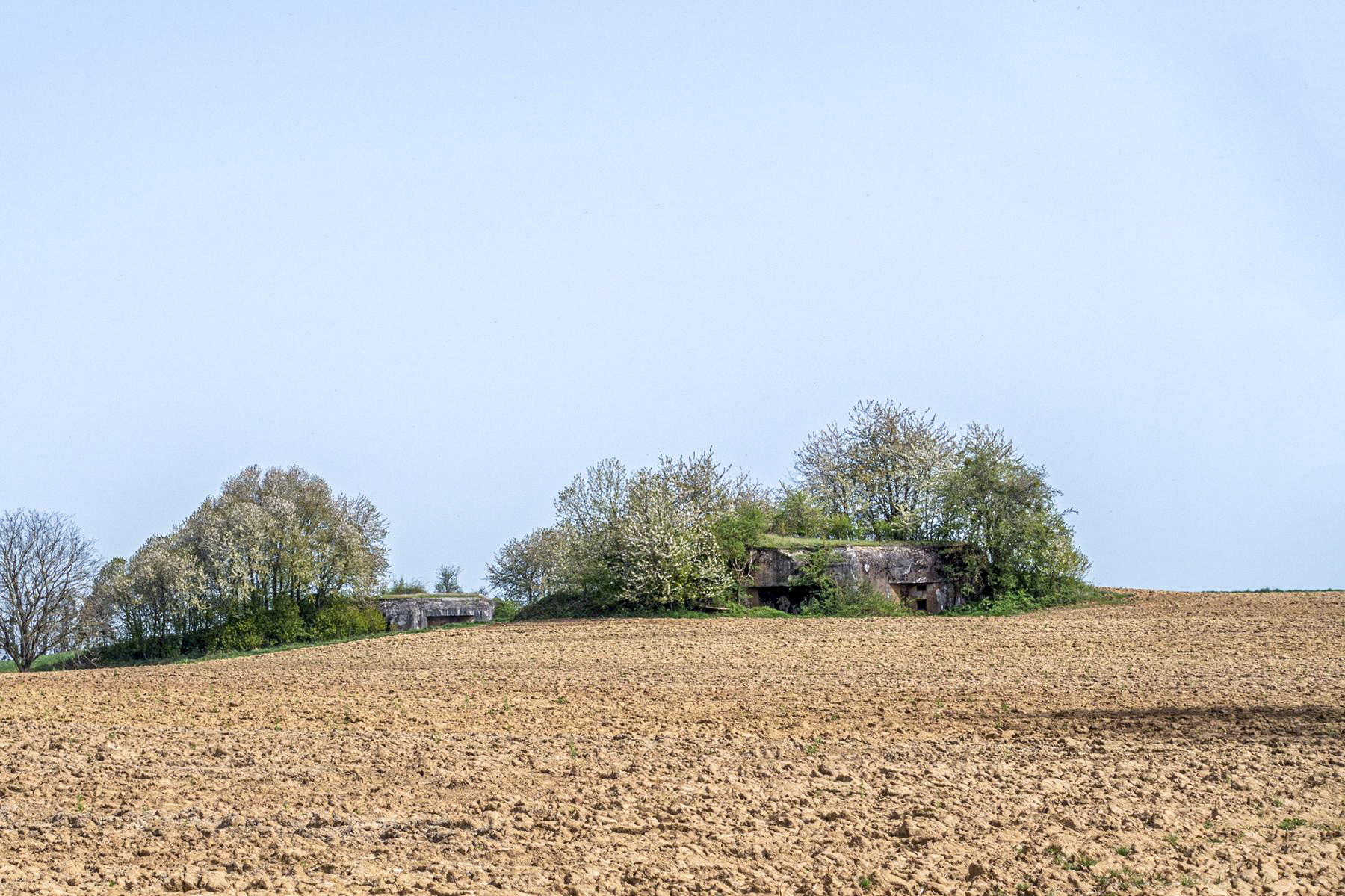

Les casemates d'Aschbach.
Aschbach Ouest à droite et Aschbach Est à gauche
Auteur : David Palmer

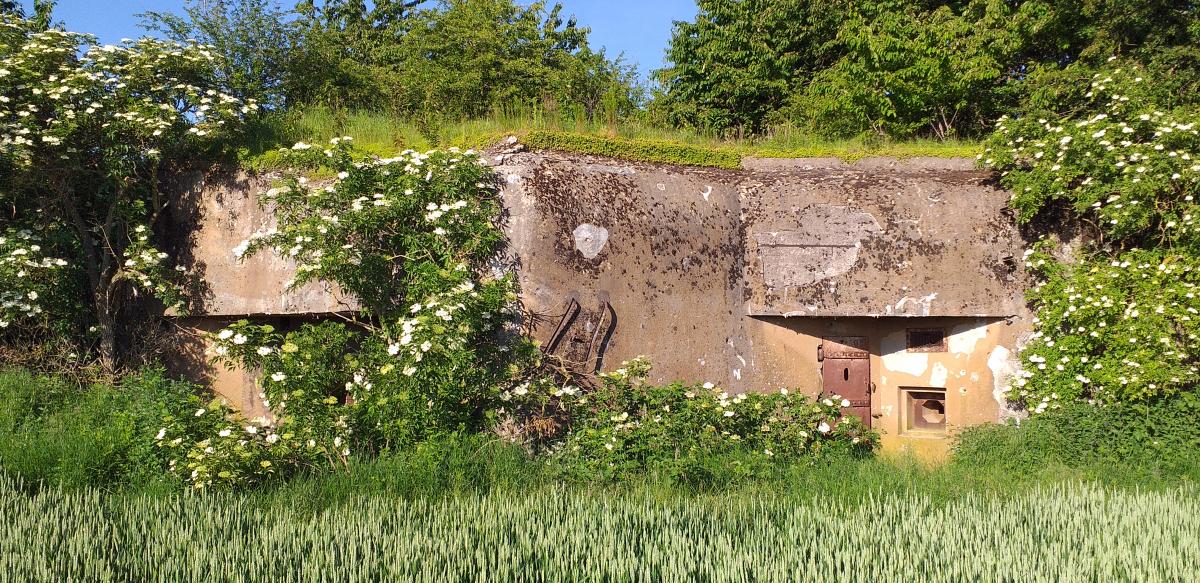

Vue générale
Auteur : ALMO

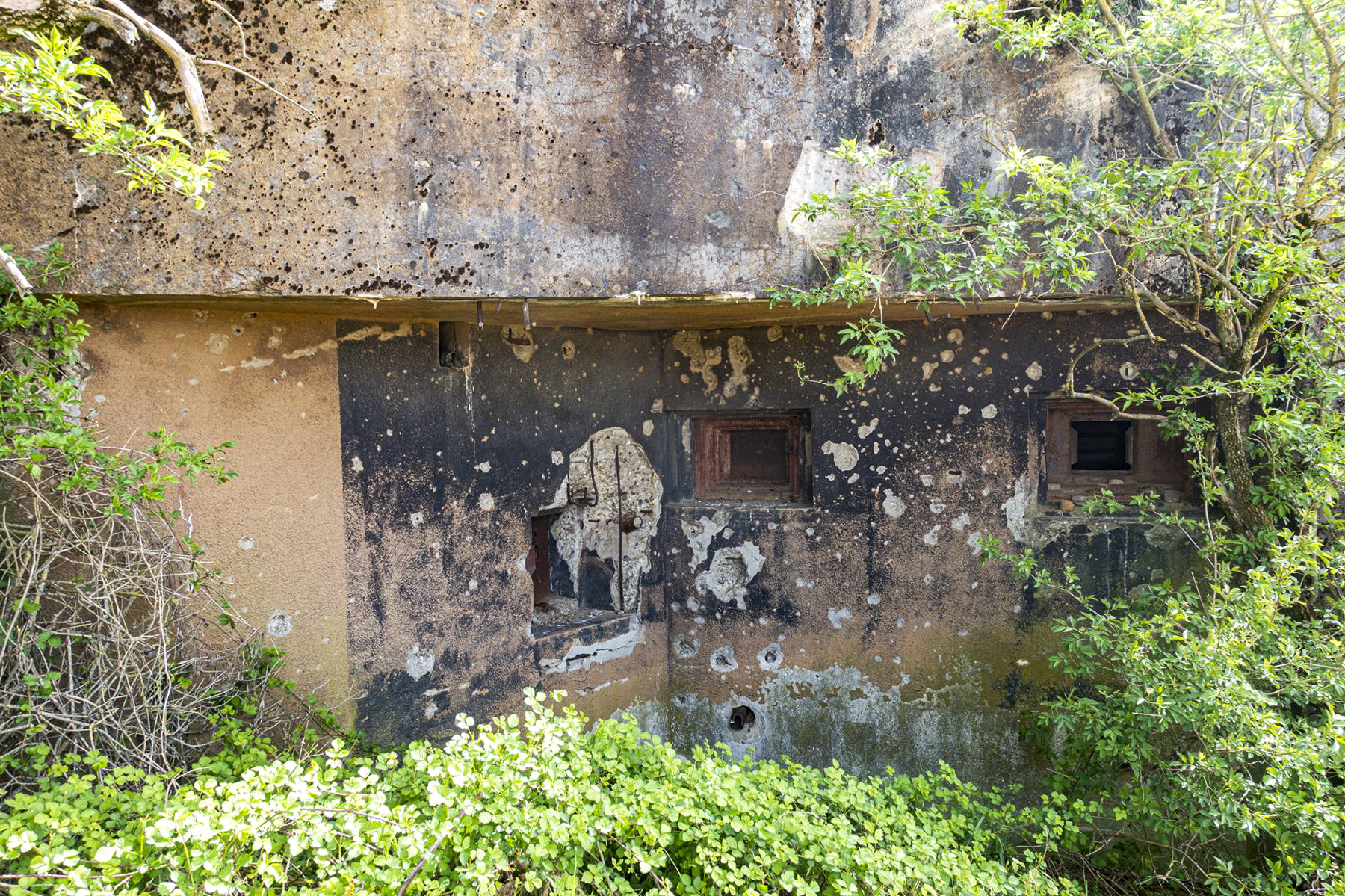

Chambre de tir
Auteur : David Palmer
Chambre de tir
Auteur : David Palmer
Chambre de tir
Auteur : Gregory Fuchs
Détail des impacts
Auteur : Gregory Fuchs
Vue générale
Auteur : Gregory Fuchs
Vue vers l'entrée
Auteur : Lia VERMEULEN
Entrée
Auteur : David Palmer
Entrée
Auteur : ELLENA Daniel - CUNY Philippe
Entrée
Auteur : David Palmer

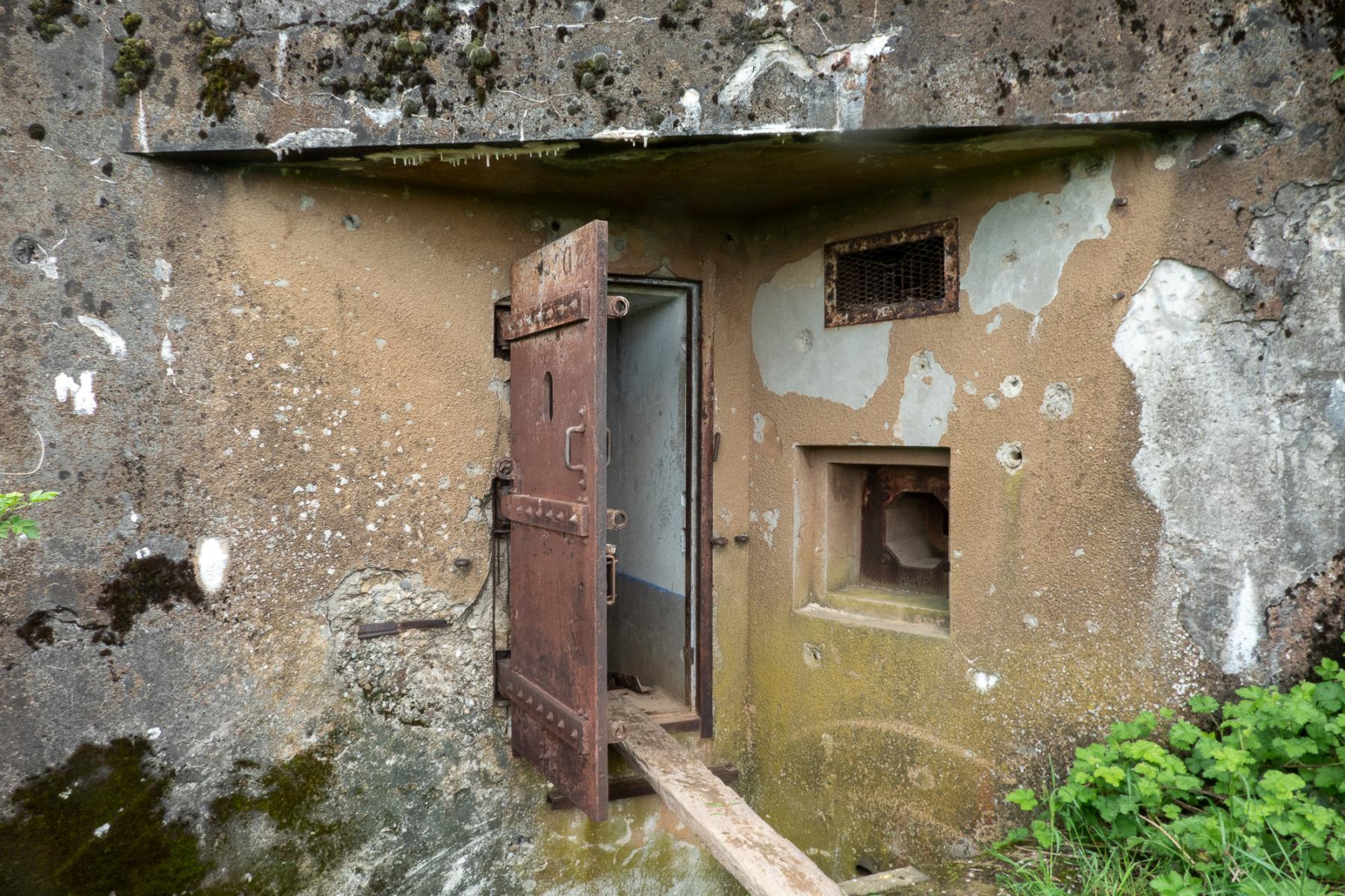

Entrée de la casemate
Auteur : Michel Teiten
Cloches JM et GFM
Auteur : Lia VERMEULEN
Cloche JM
Auteur : David Palmer
Cloche JM
Auteur : David Palmer
Cloche JM
Auteur : Gregory Fuchs

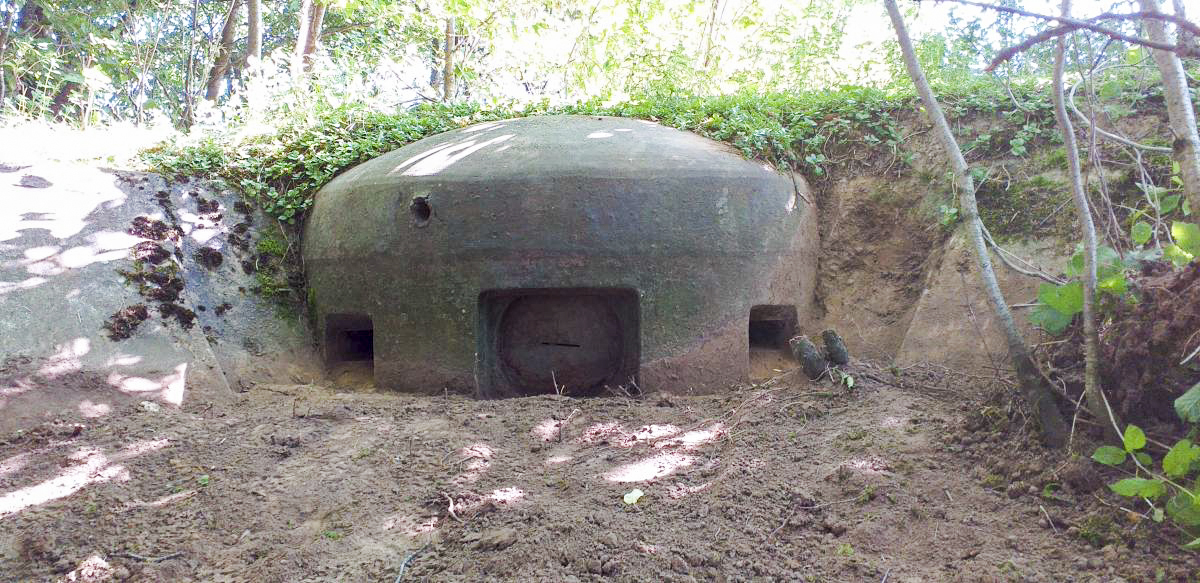

Cloche GFM
Auteur : ELLENA Daniel - CUNY Philippe
Cloche GFM
Auteur : Michel Teiten
Marquage sur la cloche GFM
Auteur : Michel Teiten
Cloche LG
Auteur : Gregory Fuchs
Entrée de la casemate
Auteur : Michel Teiten

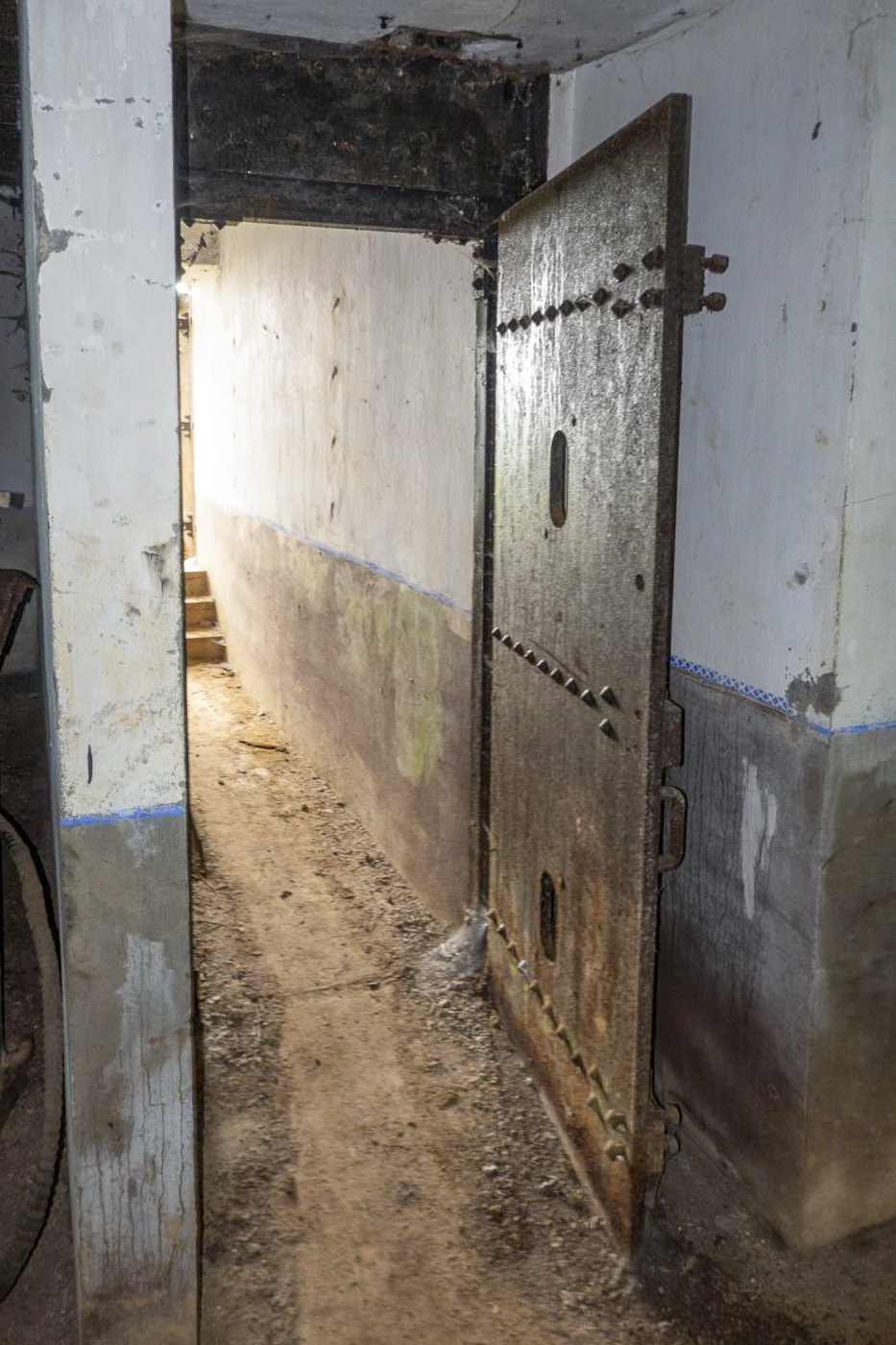

Couloir d'entrée de la casemate
Auteur : Michel Teiten

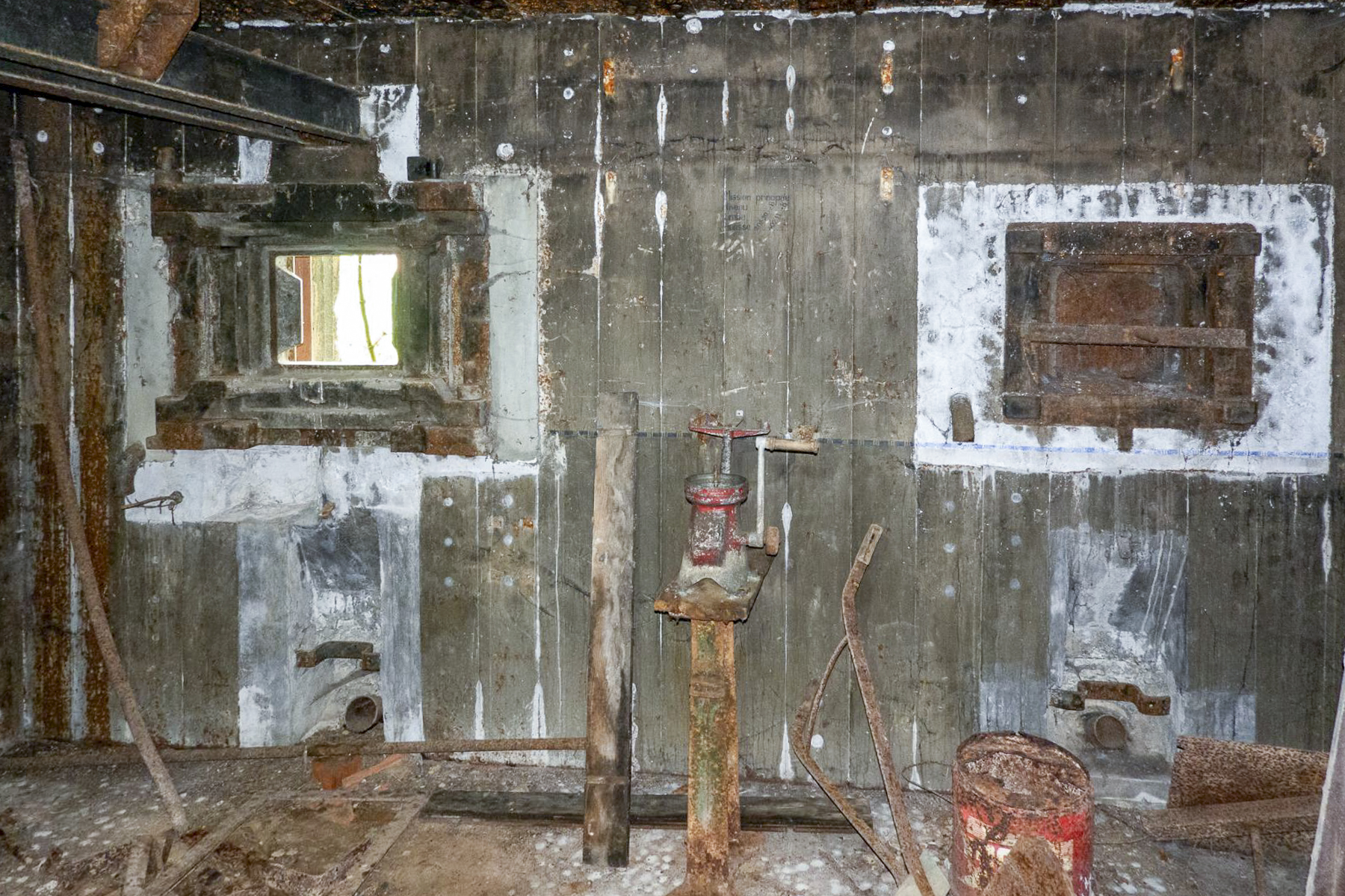

Chambre de tir
Auteur : Michel Teiten

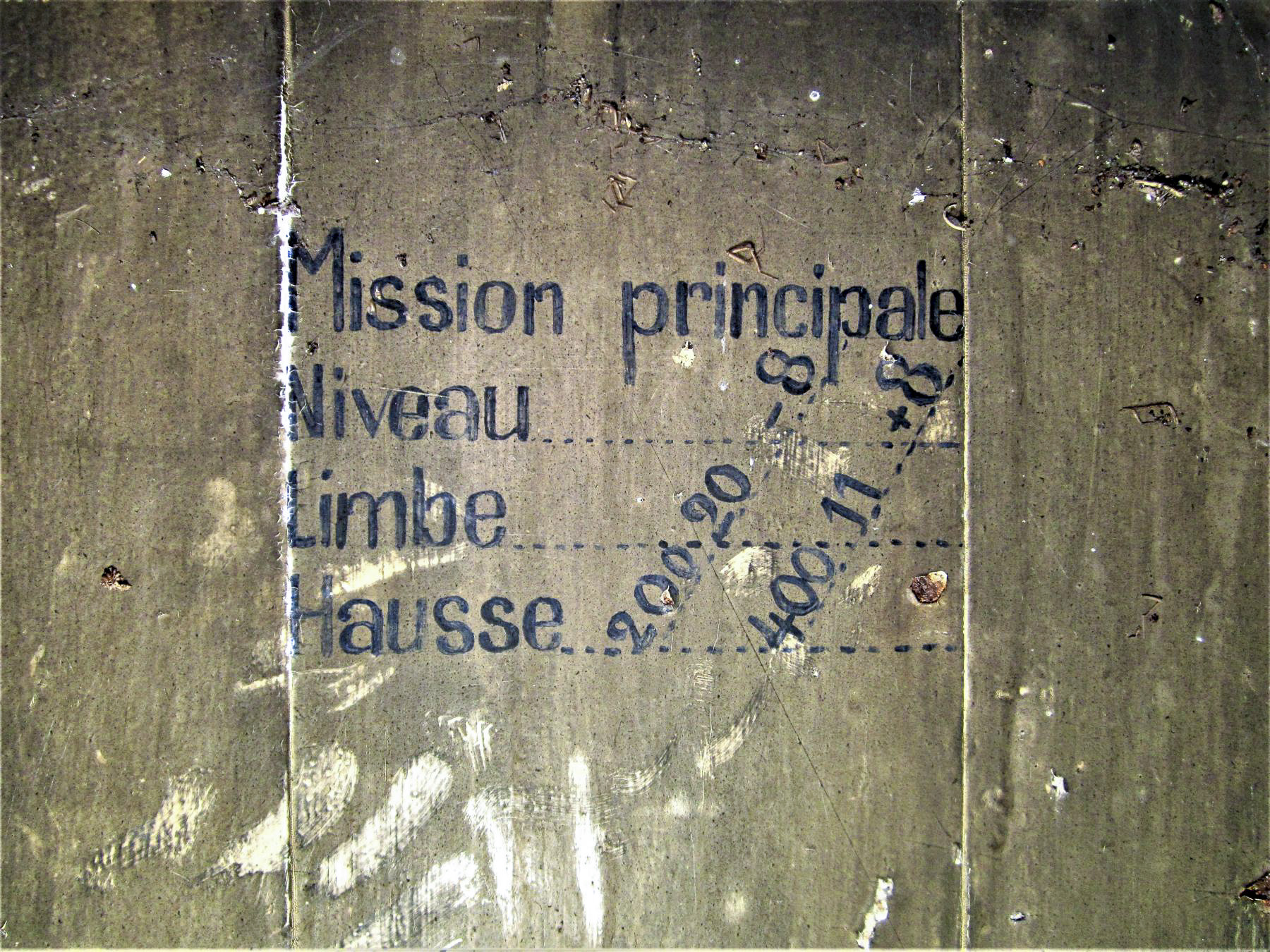

Coordonnées de la mission de tir principale
Auteur : Gregory Fuchs
Central téléphonique installé après guerre
Auteur : Michel Teiten
Central téléphonique installé après guerre
Auteur : Michel Teiten
Goulotte à grenades et créneau FM flanquant la chambre de tir
Auteur : Michel Teiten
Inscription 'cloche FM'
Auteur : Michel Teiten
Cloche GFM
Auteur : Michel Teiten
La cloche JM complétement ferraillée
Auteur : Gregory Fuchs
Inscription 'ventilateurs'
Auteur : Michel Teiten

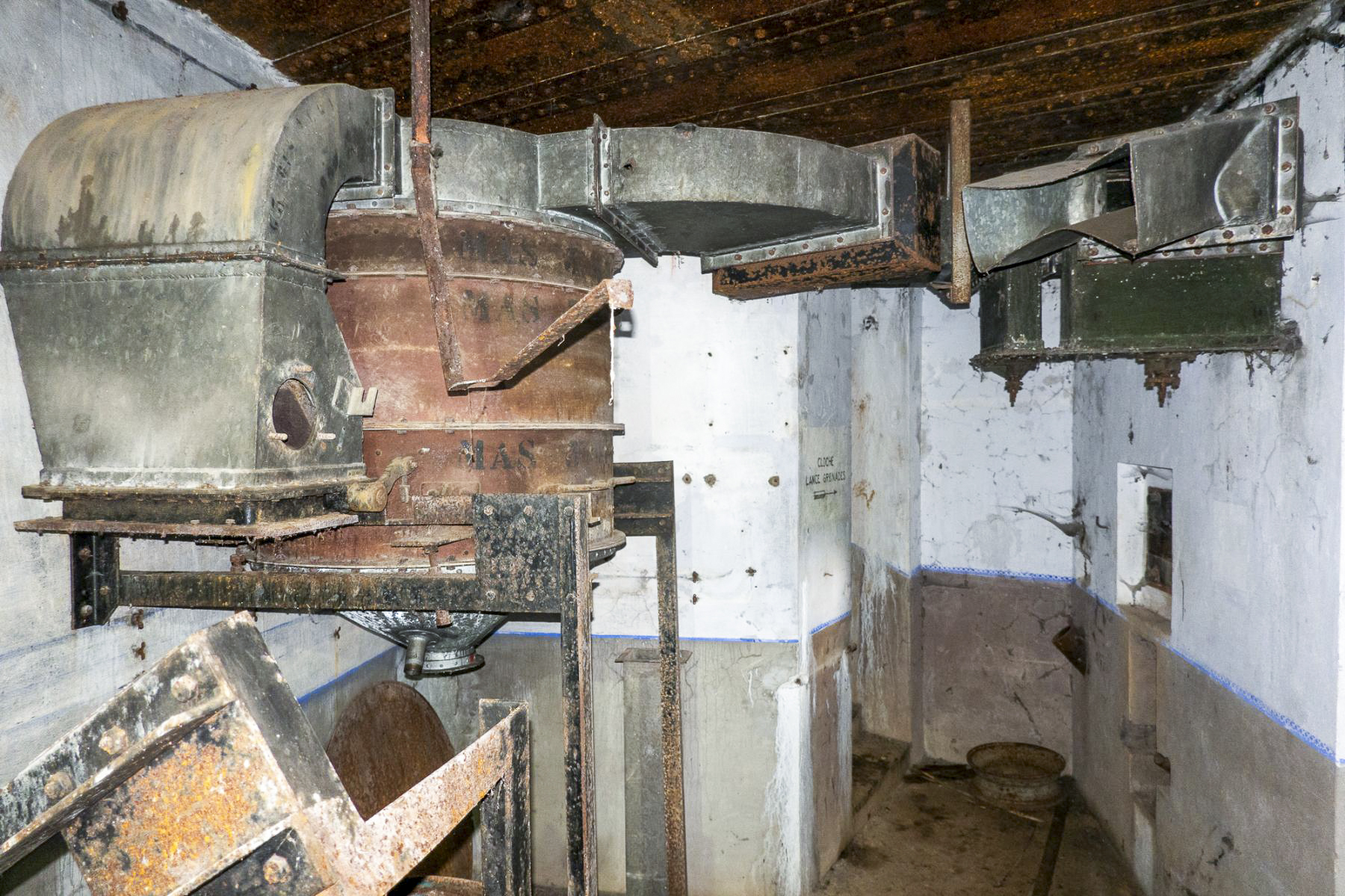

Filtre et ventilateurs
Auteur : Michel Teiten
Filtre et ventilateur
Auteur : ELLENA Daniel - CUNY Philippe
Filtre et registre air pur/air gazé
Auteur : Michel Teiten
Créneau FM de défense de l'entrée
La cloche LG est sur la gauche
Auteur : Michel Teiten
Auteur : ELLENA Daniel - CUNY Philippe

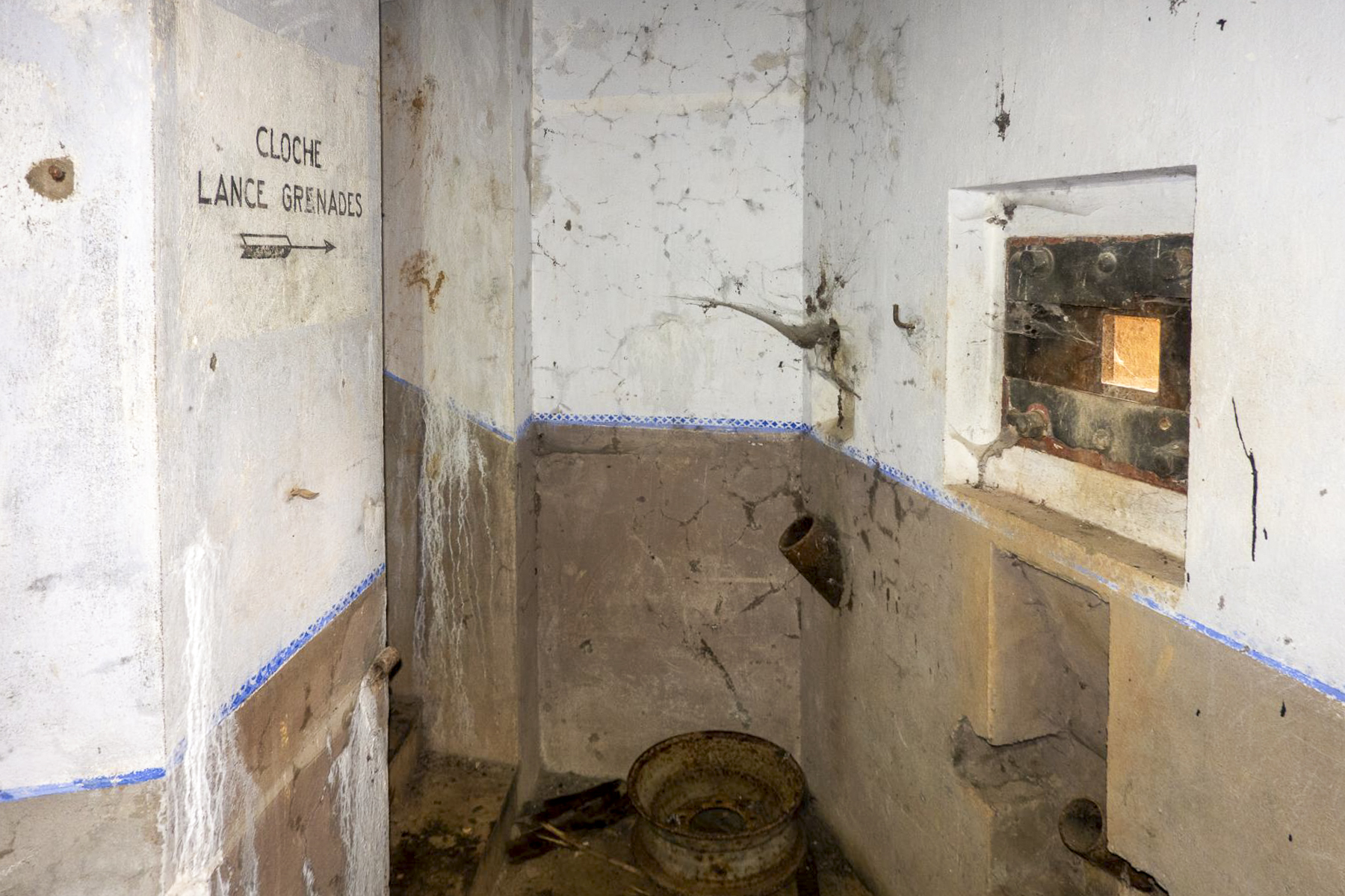

Inscription 'cloche lance grenades'
Auteur : Michel Teiten
Plancher mobile de la cloche LG
Auteur : Michel Teiten
Cloche LG
Auteur : Michel Teiten
Escalier vers l'étage inférieur
Auteur : ELLENA Daniel - CUNY Philippe
Escalier vers l'étage inférieur
Auteur : Michel Teiten

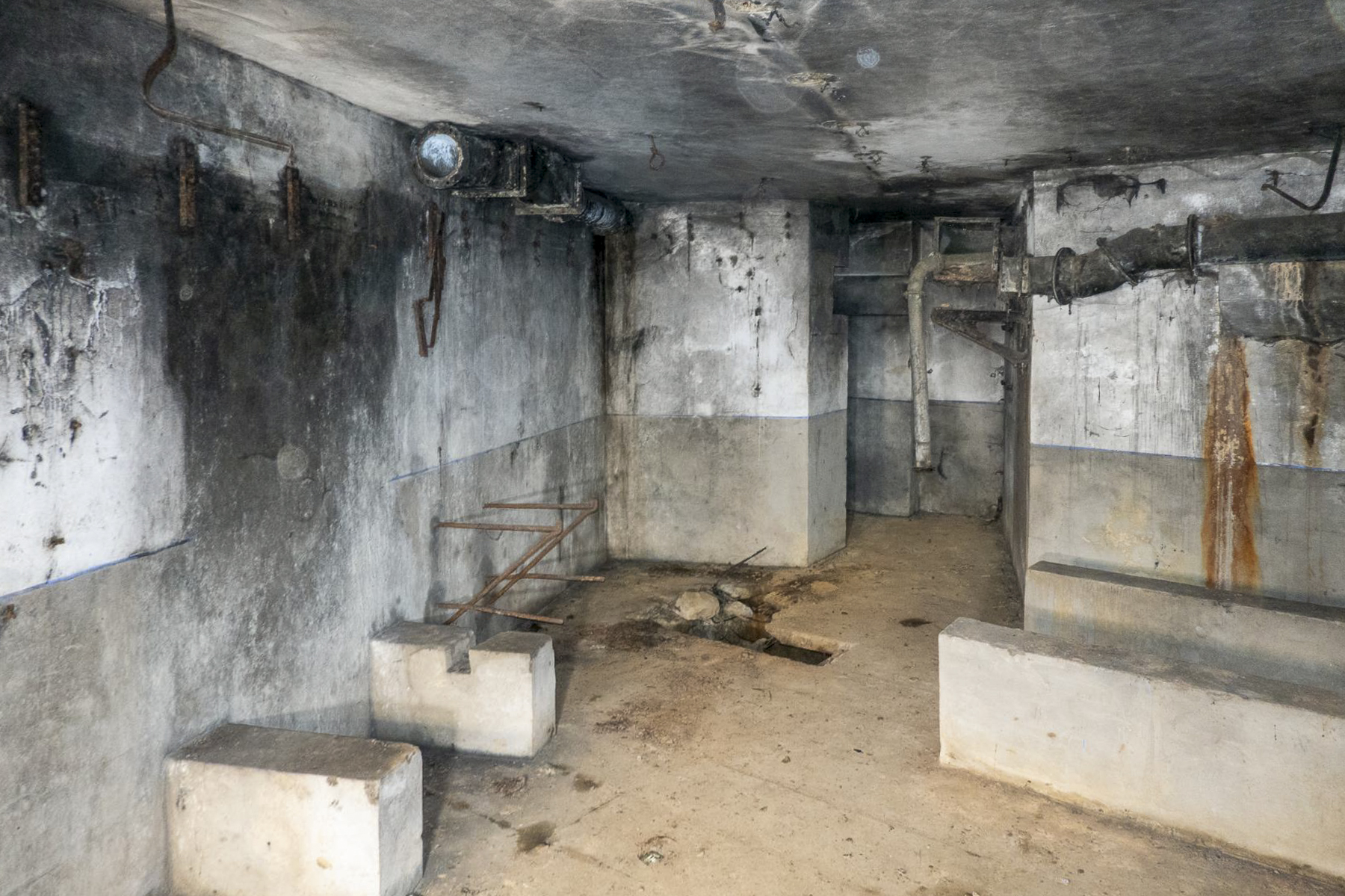

Etage inférieur
Chambre de repos
Auteur : Michel Teiten
Etage inférieur
Inscription 'salle des machines'
Auteur : Gregory Fuchs
Etage inférieur
Usine
Auteur : Michel Teiten
Etage inférieur
Emplacement du groupe électrogène, avec les latrines à l'arrière-plan
Auteur : Michel Teiten
Etage inférieur
Latrines
Auteur : Michel Teiten
Etage inférieur

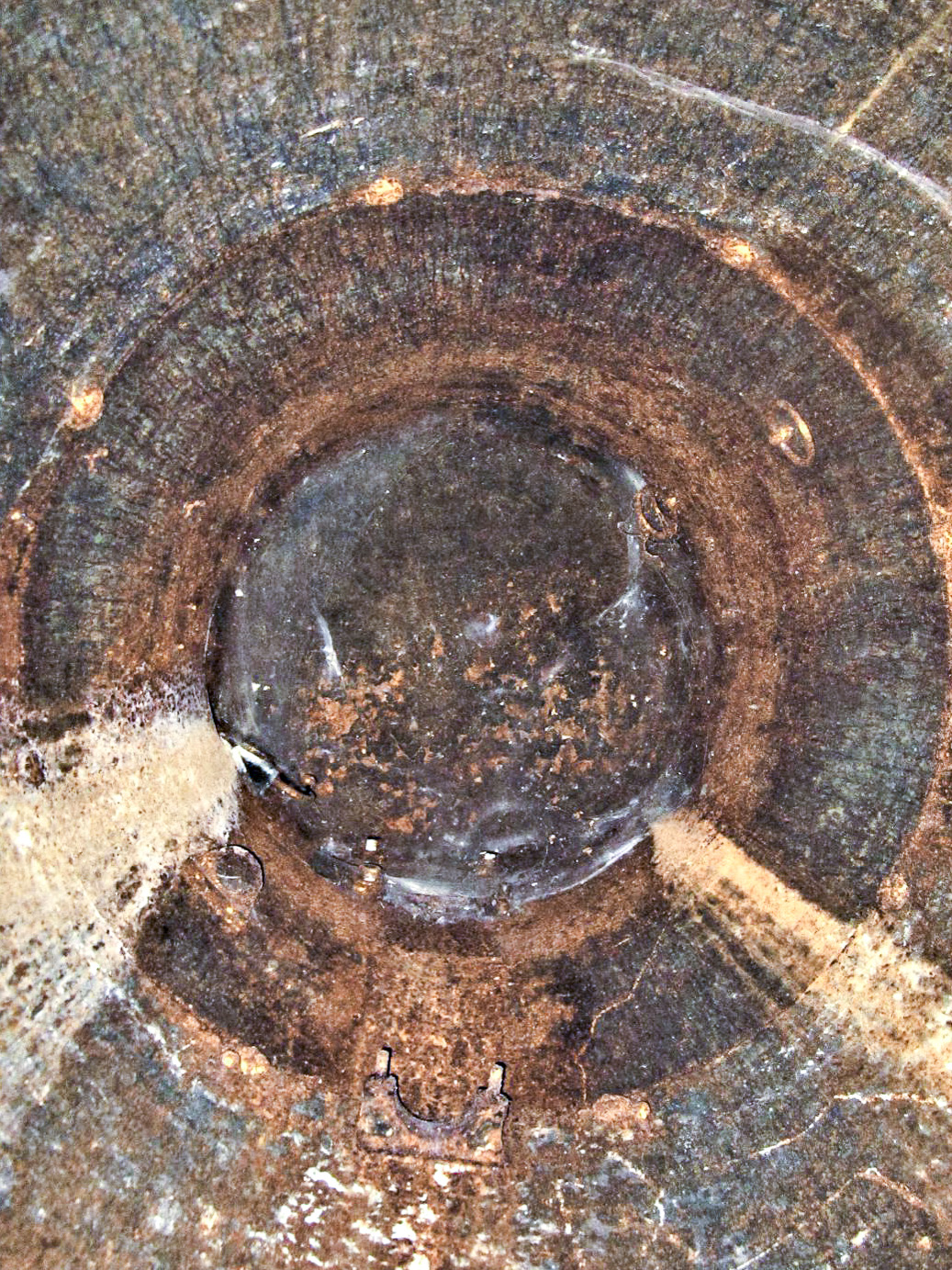

Le puits de liaison vers les dessous de l'ouvrage non construit d'Oberroedern. Creusé sur une dizaine de mètres, il a été aménagé en citerne à eau
Auteur : Gregory Fuchs
Etage inférieur

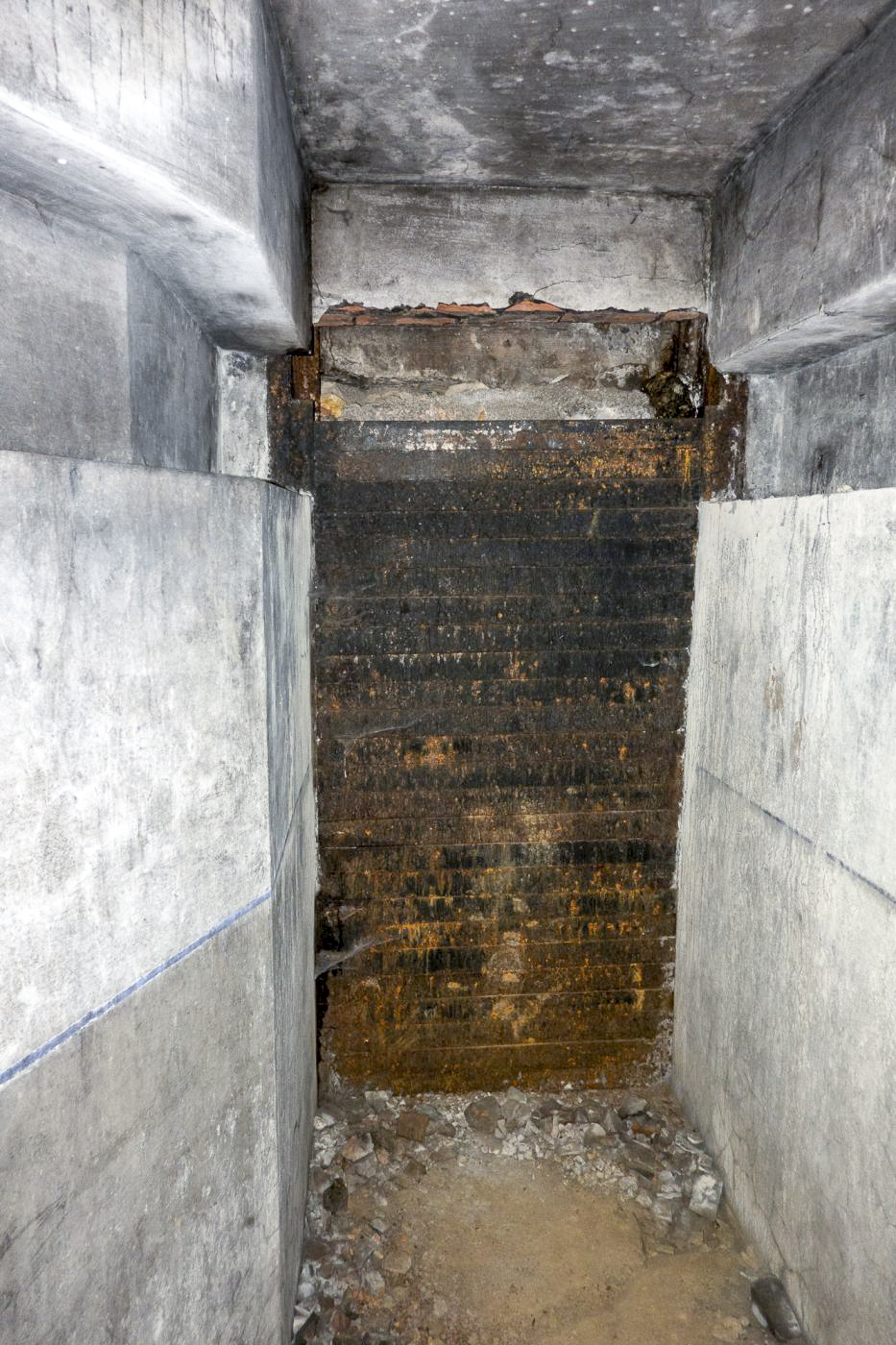

Amorce de galerie non construite. Cette galerie devait rejoindre la casemate est
Auteur : Michel Teiten
Regard de visite de l'égout
Auteur : Gregory Fuchs
Direction de tir vers les casemates et le bois de Hoffen
Auteur : Gregory Fuchs
Direction de tir de la cloche JM, vers Aschbach
Auteur : Gregory Fuchs
