Ligne Maginot - 7bis/2 - HAUGRUND (Abri)



Wikimaginot, le wiki de la ligne maginot
7/2 - KAELBERGRUND



7bis/2 - HAUGRUND

( Abri )









Secteur Fortifié
SFH - SF Haguenau

Sous Secteur
Herrlisheim

Quartier
Gambsheim

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
GAMBSHEIM (67760)

Lieu-dit / Parcelle
Kaelbergrund

Coordonnées
48.690851 - 7.913894

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
En ruine





Notes et informations



ARMEMENT, Infanterie

- 1 cloche GFM type A à 5 créneaux
- 1 créneau FM en caponnière

Le créneau FM de caponnière ne comporte pas de gradins et semble avoir eu le même équipement que l'abri voisin de KAELBERGRUND.


CONSTRUCTION, Description

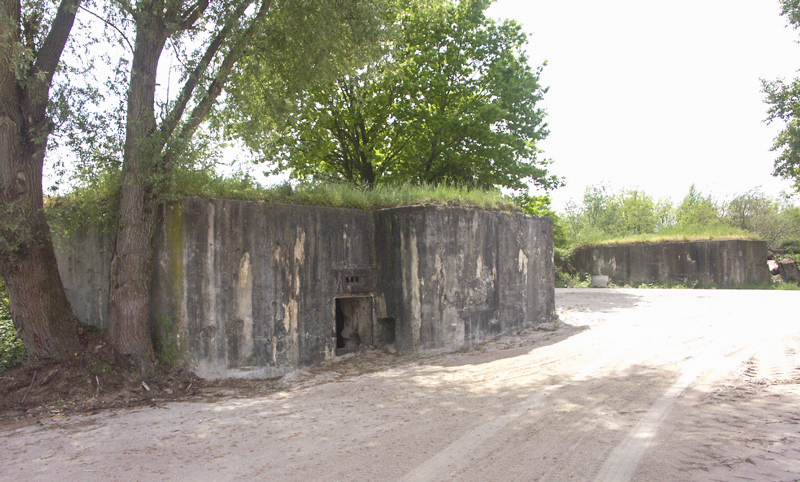

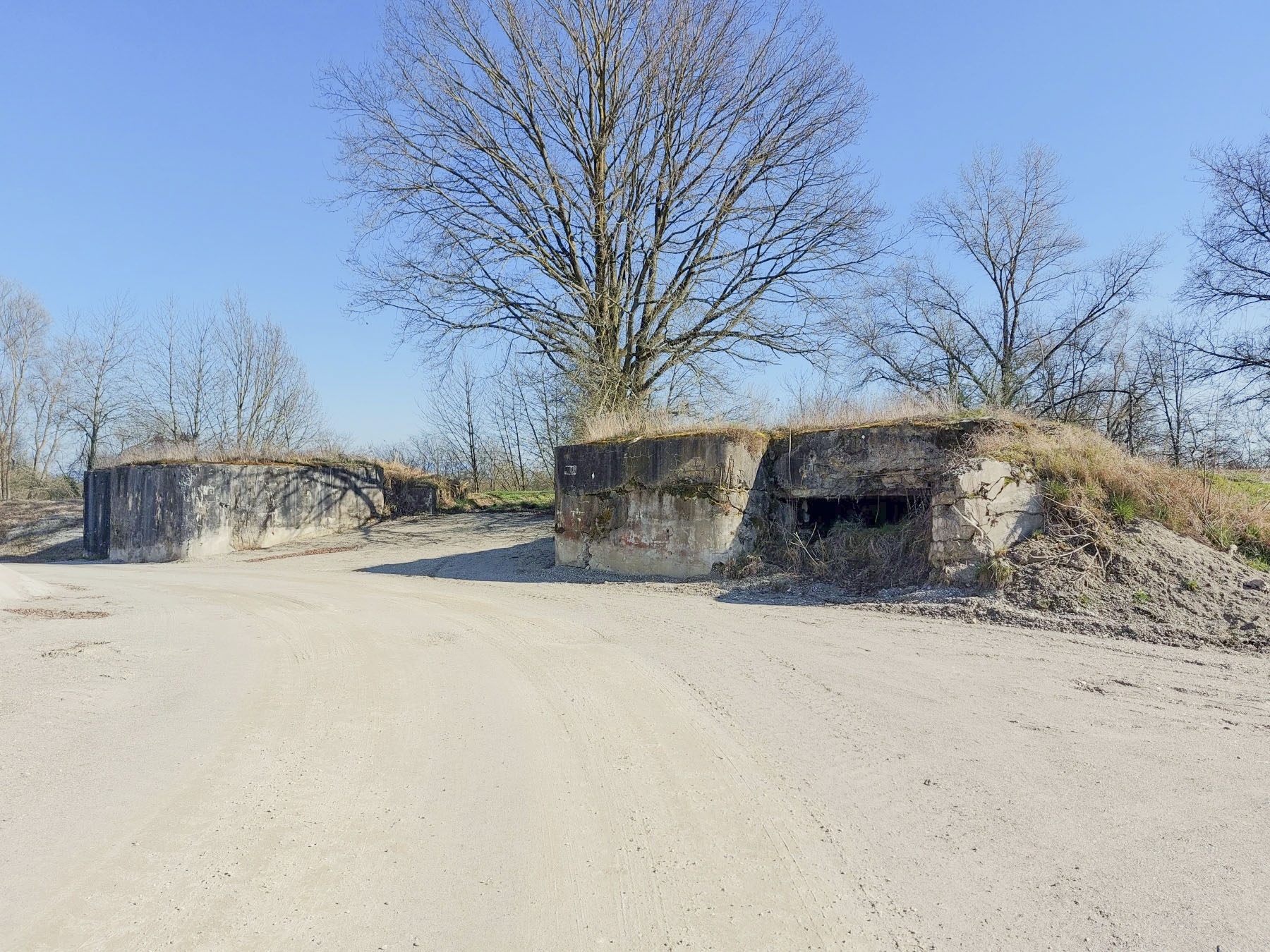

L'abri de HAUGRUND, en couple avec l'abri de KAELBERGRUND, faisait partie de la défense de la tête de pont de Gambsheim.

La défense de cette tête de pont est constituée de casemates de berge (casemates de GAMBSHEIM Nord, Centre et Sud), d'abris en retrait de la berge (abris de KAELBERGRUND, HAUGRUND, LANGKOPF et LANGGRUND) et d'une casemate de la ligne des villages (MUEHLRHEIN).

Dans le cas du quartier, c'est la ligne des villages qui est considérée comme Ligne Principale de Resistance (LPR).

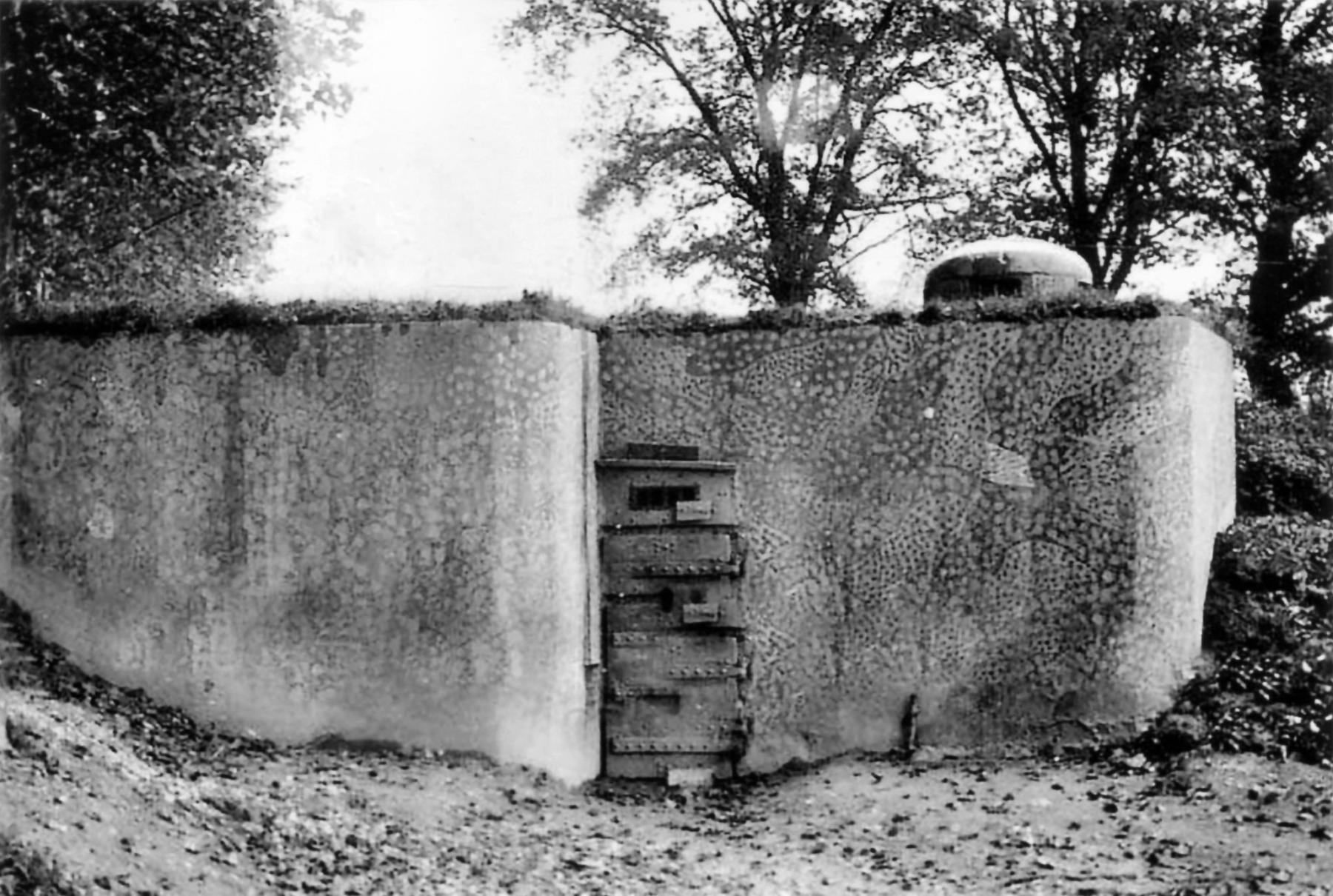

L'abri dispose d'une entrée verrouillée par une porte blindée. Sa défense est assurée par un créneau FM en caponnière qui flanque l'arrière de la digue. La défense rapprochée de l'abri est quant à elle assurée par une cloche GFM à 5 créneaux.
L'abri est sommairement équipé et ne permet de loger que 12 hommes. La ventilation était assurée par un ventilateur manuel dont la prise d'air se trouve au-dessus de l'entrée.


CONSTRUCTION, Mission, ou Fonction de l'objet

Assurer la protection arrière des casemates de berge du Rhin et défendre les points de passage sur la digue des hautes eaux.


CONSTRUCTION, Plan type

L'abri est de plan type A2CL, plan type d'abri CORF de la ligne du Rhin. Il est strictement similaire à celui de l'abri du KAELBERGRUND, à cela près qu'il est inversé par rapport à ce dernier.


EFFECTIF, Commandement et/ou unité

"Les ouvrages de Gambsheim font partie du quartier de Gambsheim. L'effectif de sûreté prévu en mai 1933 par ouvrage est de 1 sous-officier et 8 hommes'' (RIED NORD, 1939-40 Combat sur la Ligne Maginot, p.124).


EQUIPEMENT, Electrique

L'abri étant alimenté par le réseau civil, il n'est pas doté d'un groupe électrogène.


EQUIPEMENT, Hydraulique

L'abri ne dispose pas d'alimentation en eau.


EQUIPEMENT, Transmissions

L'abri de HAUGRUND est desservi par le central téléphonique de l'abri du KAELBERGRUND voisin.


ETAT ACTUEL , Etat - utilisation actuelle

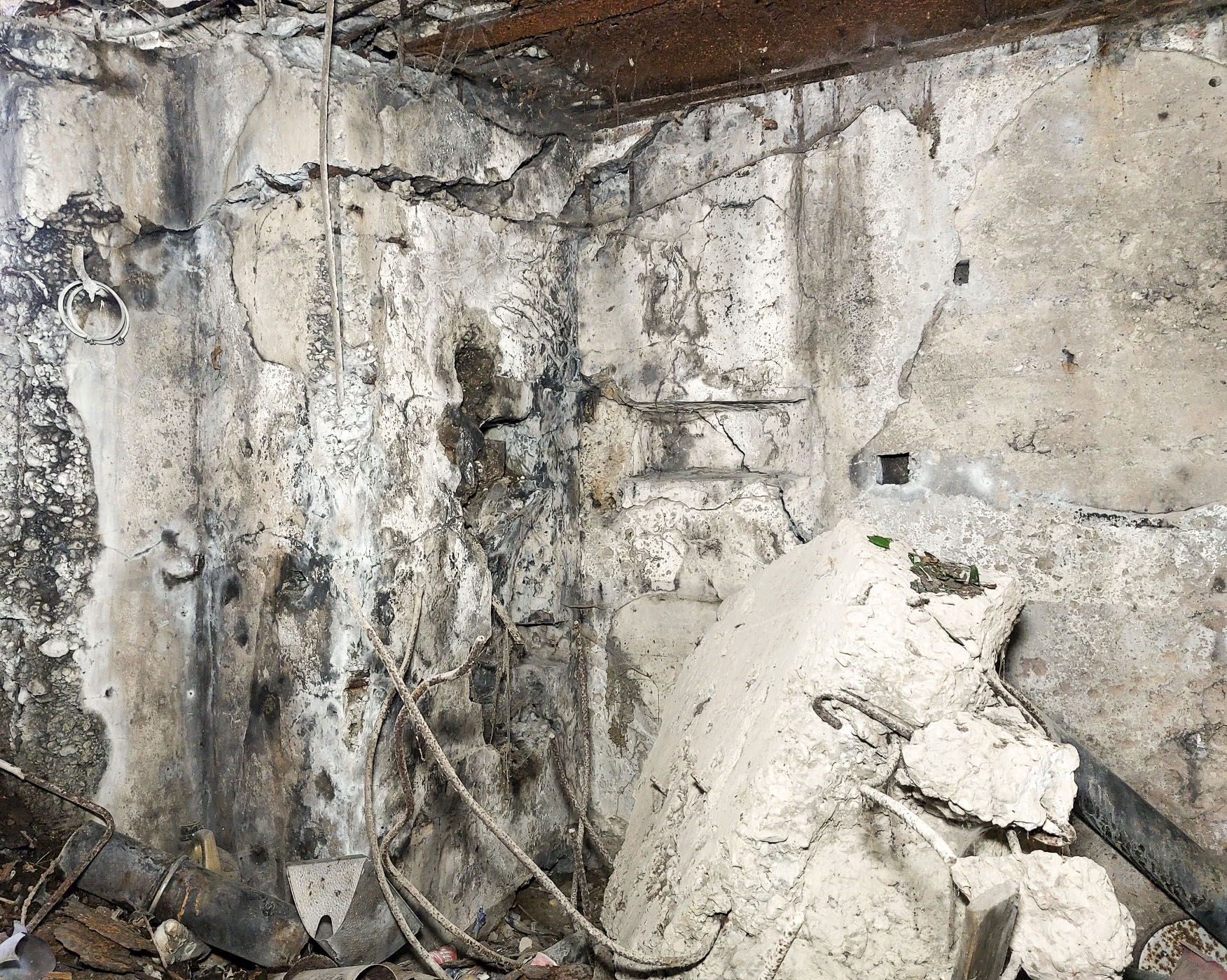

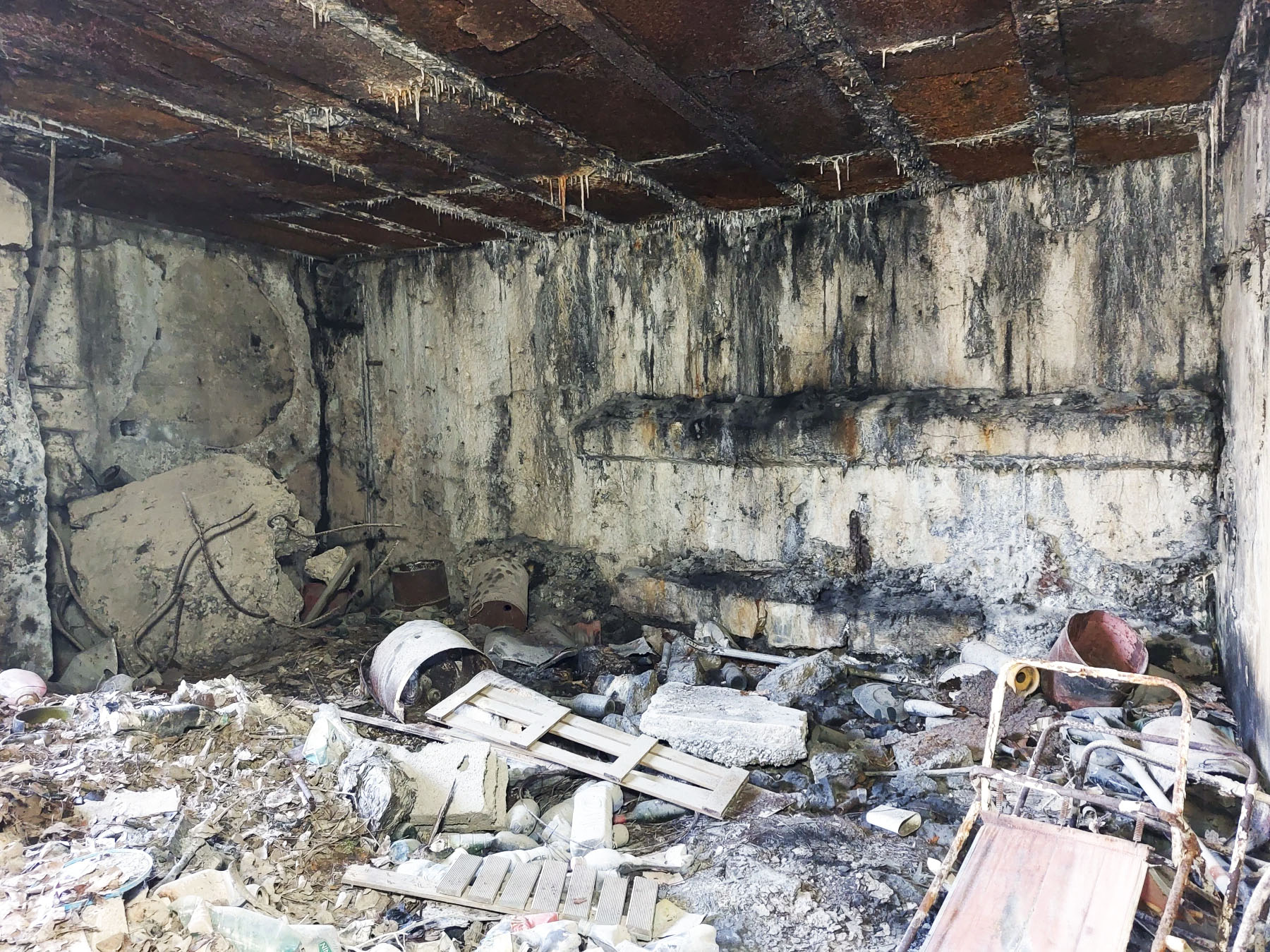

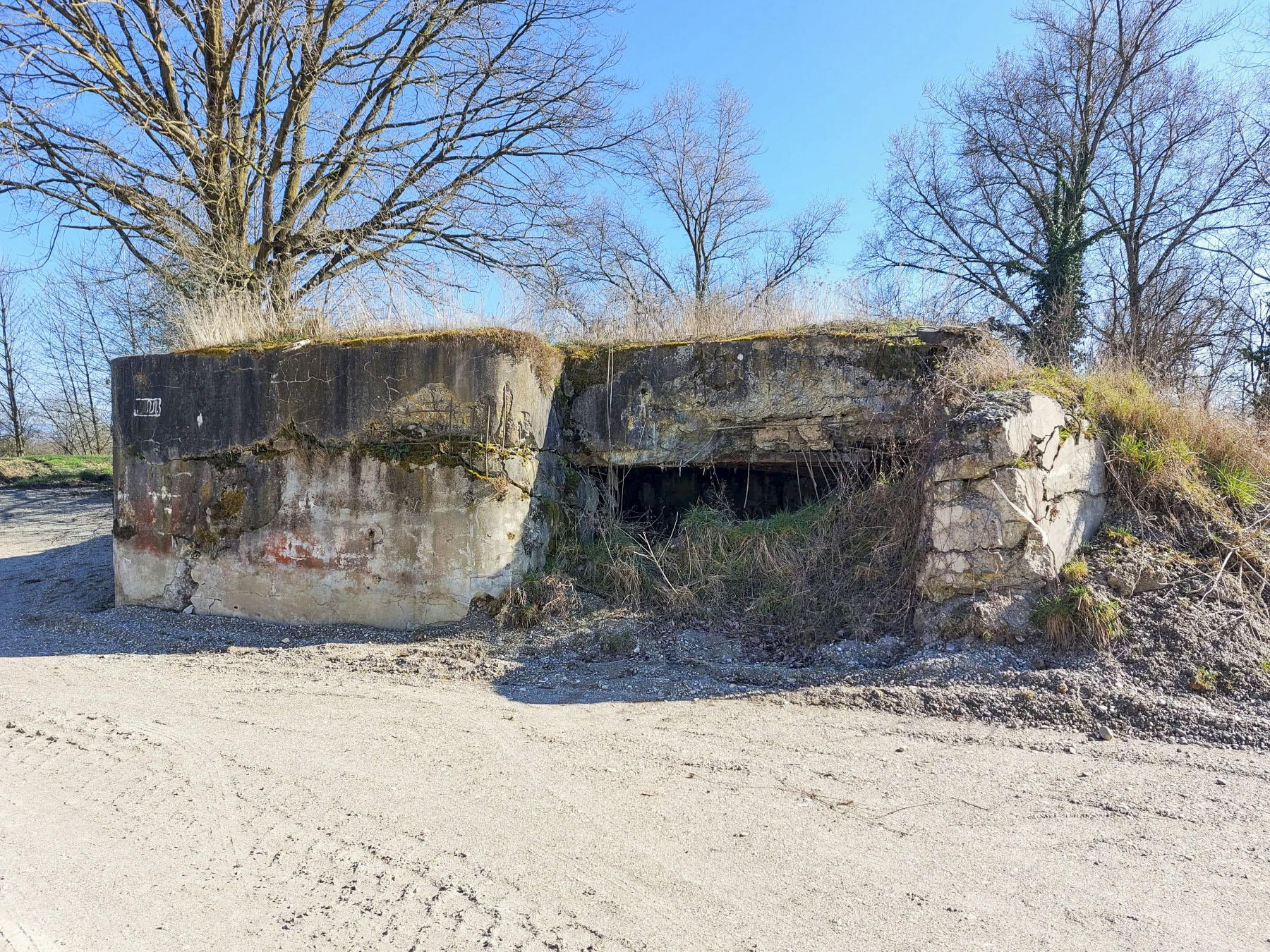

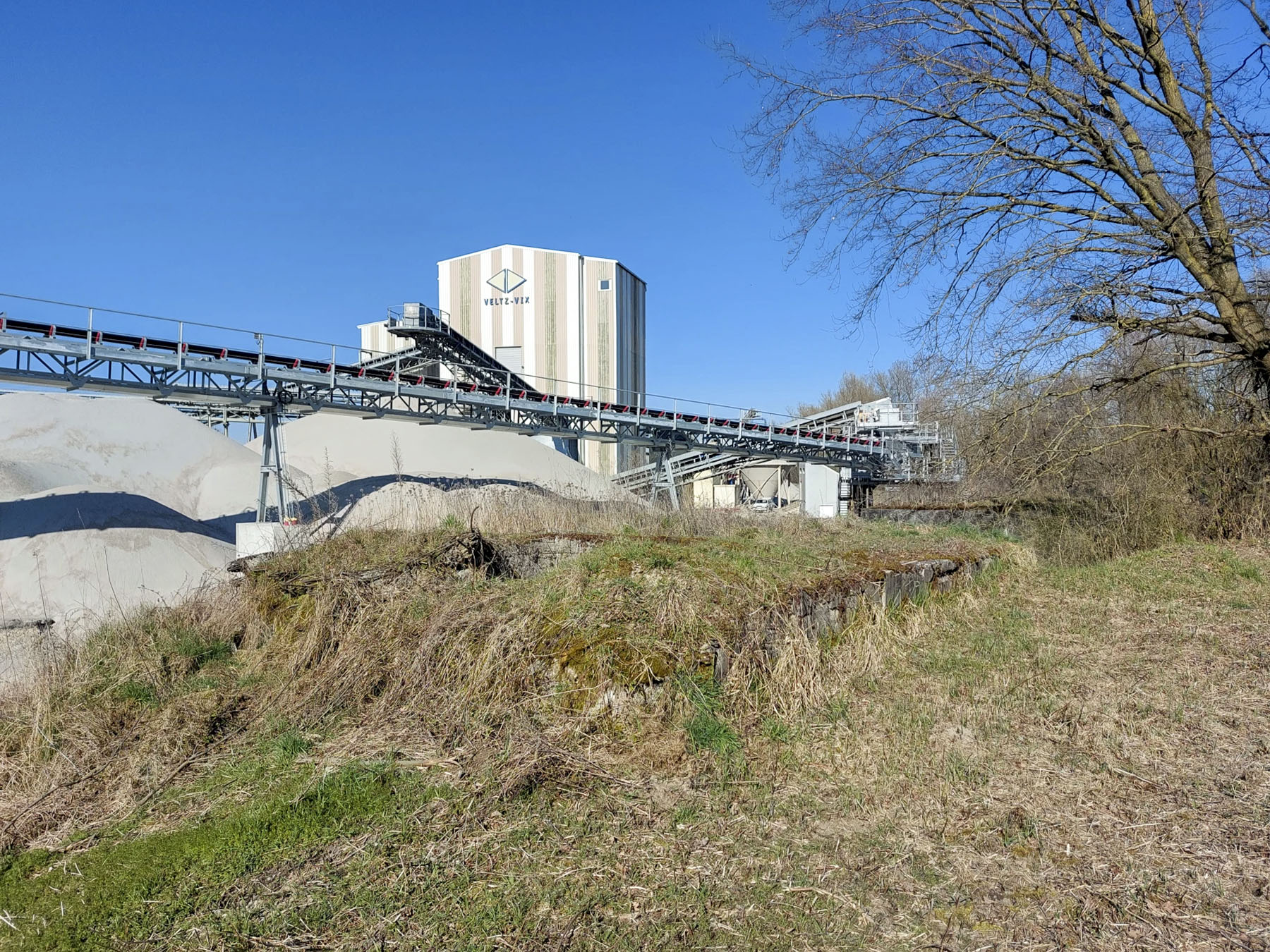

L'abri a été détruit par une explosion interne qui a soufflée la façade de l'entrée. L'intérieur est en piteux état et remplis d'immondices. La cloche GFM a été ferraillée.


HISTORIQUE, Chronologie

Approbation des délimitations des zones de servitudes et des fortifications en commission le 16 décembre 1930, 28 mai 1931, 19 octobre 1933, le 12 octobre 1934.


SOURCES, Bibliographie ou documents de réference

RIED NORD, 1939-40 Combat sur la Ligne Maginot, p.124.
