74T - BC23 - MANOM
( Chambre de coupure )
Secteur Fortifié
SFT - SF Thionville
Sous Secteur
Hettange-Grande
Quartier
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
MANOM (57100)
Lieu-dit / Parcelle
Coordonnées
49.372669 - 6.191612
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Plan type
Le plan de cette construction peut différer du plan proposé, ce dernier est un plan type générique dont plusieurs variantes peuvent exister.
 |
Chambre de coupure taille normale - Protection renforcée - Accés de plain-pied Accés de plain-pied Protection renforcée (dalle de 1m, murs de 1,25m) Local intérieur de 2m X 1m50 Le cout de construction de ce type de chambre de coupure est d'environ 44 000 Francs (Base Chefferie du Génie de Strasbourg).......... Plus d'informations ... |
Notes et informations
CONSTRUCTION, Plan type
Cette chambre de construction CORF remplace une chambre du réseau allemand de la place de Thionville sur lequel elle vient se greffer.
Elle est construite sur le plan type A avec une entrée en puit.
A noter toutefois que construite dans un secteur innondable, son enfouissement aurait posé le probléme du relevement des eaux à évacuer. Elle a donc été construite hors sol.
Elle est construite sur le plan type A avec une entrée en puit.
A noter toutefois que construite dans un secteur innondable, son enfouissement aurait posé le probléme du relevement des eaux à évacuer. Elle a donc été construite hors sol.
EQUIPEMENT, Transmissions
Cette chambre a été construite en remplacement de la chambre allemande BC 23.
Elle se greffe sur le réseau ex-allemand de la place de Thionville et y aboutissent les rames téléphoniques souterraines suivantes :
- Place de Thionville (Central) : 2 câbles à 50 paires
- Place de Thionville (BC1) : 1 câble à 50 paires
- Traversée de la Moselle (BC24 - 64M) : câble à 50 paires (ex-allemand)
- Traversée de la Moselle (66M ): câble à 38 paires (Maginot)
- Fortification Maginot (via BC 22 - BC 21 - BC 33 - 17 T) : 2 câbles à 50 paires
Elle se greffe sur le réseau ex-allemand de la place de Thionville et y aboutissent les rames téléphoniques souterraines suivantes :
- Place de Thionville (Central) : 2 câbles à 50 paires
- Place de Thionville (BC1) : 1 câble à 50 paires
- Traversée de la Moselle (BC24 - 64M) : câble à 50 paires (ex-allemand)
- Traversée de la Moselle (66M ): câble à 38 paires (Maginot)
- Fortification Maginot (via BC 22 - BC 21 - BC 33 - 17 T) : 2 câbles à 50 paires
Page n° 11072 mise à jour le 03/12/2023 -
© wikimaginot.eu 2015 / 2024
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pascal LAMBERT
74T - BC23 - MANOM - (Chambre de coupure)

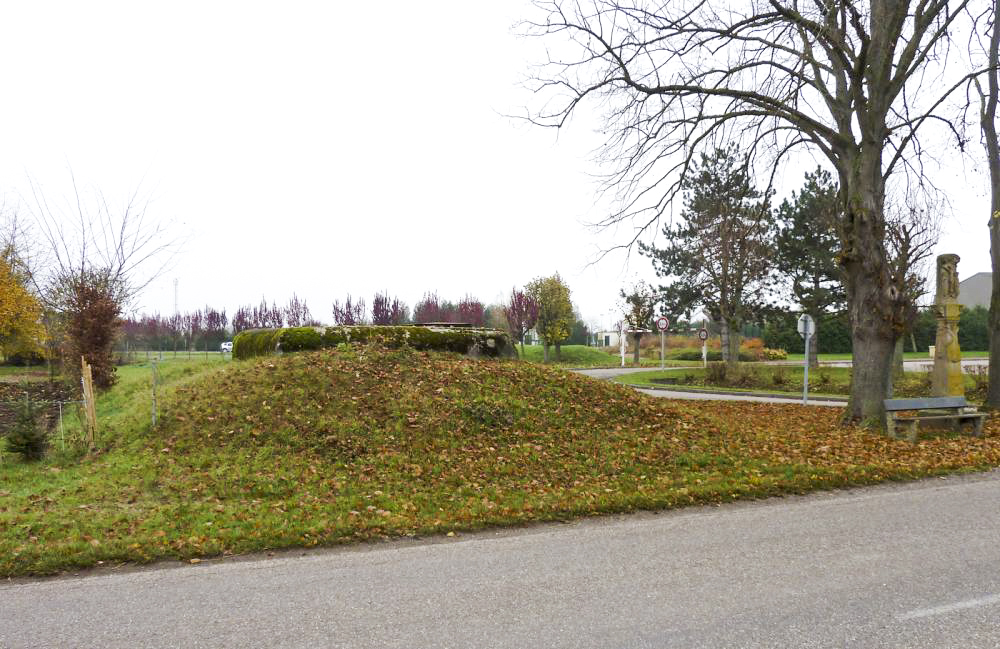

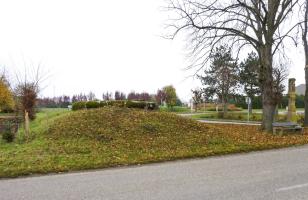

Noter le dépassement net du terrain. La chambre aurait pu être construite de plain pied.
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16722 - Taille écran 1000 x 649 pixels
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal LAMBERT
74T - BC23 - MANOM - (Chambre de coupure)

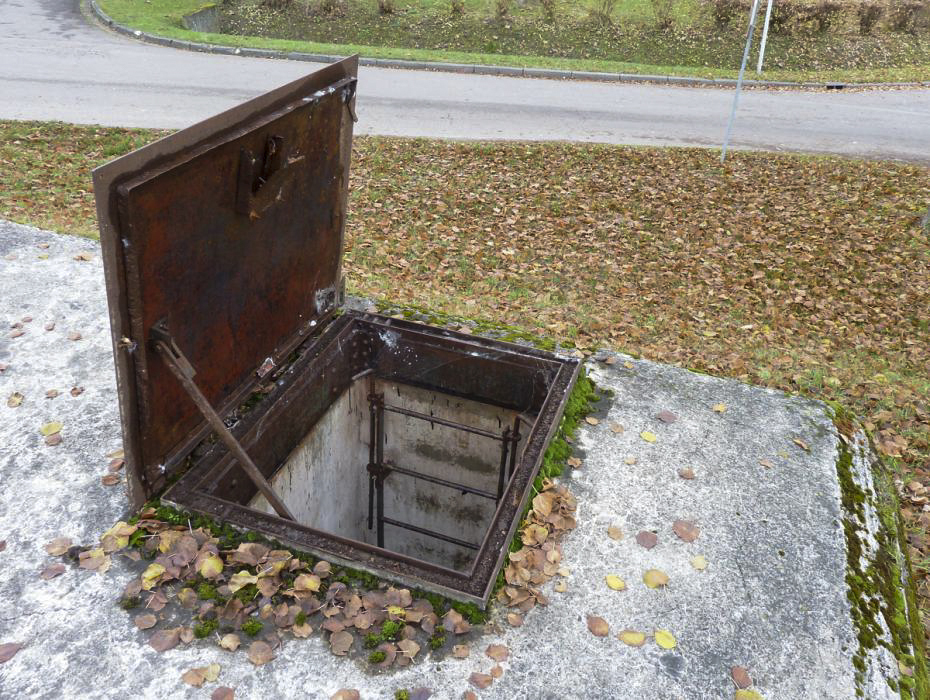

L'échelle d'accés est toujours en place avec ses deux mains courantes escamotables
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16723 - Taille écran 930 x 700 pixels
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Pascal LAMBERT
74T - BC23 - MANOM - (Chambre de coupure)
Trois petits tubes sont visibles dans la partie dormant de la trappe. Ils sont destinés à permettre le passage sans pincement des lignes téléphoniques de campagnes raccordées sur les boitiers situés dans le couloir d’accès de la chambre de coupure.
Noter le 'décrottoir' métallique sur le coté droit de la photo
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Noter le 'décrottoir' métallique sur le coté droit de la photo
Auteur : Pascal LAMBERT
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 16724 - Taille écran 846 x 700 pixels
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
Prise le 20 nov. 2012 - Déposée le 22/11/2012
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
