36/3 - ARTZENHEIM Nord

( Casemate d'infanterie - Double )









Secteur Fortifié
SFCO - SF Colmar

Sous Secteur
Elsenheim

Quartier
Marckolsheim

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
1932

Commune
ARTZENHEIM (68320)

Lieu-dit / Parcelle
Bachmühl

Coordonnées
48.121903 - 7.539912

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
En ruine





Notes et informations



ARMEMENT, Infanterie

L'armement de la casemate est composé comme suit :

- 2 créneaux mixte pour jumelage de mitrailleuses REIBEL MAC 31 et canon antichar de 37 mm ;
- 2 créneaux pour jumelage de mitrailleuses REIBEL MAC 31 ;
- 3 créneaux pour fusil mitrailleurs 24/29 ;
- 1 cloche GFM type A (fusil mitrailleur et mortier de 50 mm) ;
- 3 goulottes lance grenades pour la défense de l’ouvrage.
Source(s) :
SHD 9 N4422 - 19340111_22 S CG Mulhouse_Cba ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages



CONSTRUCTION, Plan type

La casemate 36/3 – ARTZENHEIM Nord est une casemate d’infanterie double de type CORF MF2.

Sa construction a été supervisée par le Cba ZANOTTI de la chefferie de Mulhouse, relevant de la Direction du Génie de Belfort.

Issus des plans de casemates CORF approuvés en 1929, son plan a été adapté à la demande du Génie de Belfort afin de permettre la réutilisation des armatures métalliques déjà commandées avant l’adoption de casemate CORF comme toutes les casemates de la ligne des villages du secteur fortifié de Colmar.

D’une superficie d’environ 130 m², l’ouvrage est protégé par une dalle en béton armé de 1,25 m d’épaisseur, reposant sur des piédroits de 1,50 m d’épaisseur
Source(s) :
Source(s) :
SHD 2 V 258- Gal LEFORT à Gal Cdt de la 7°RM Courrier du 2 avril 1931
SHD 2 V 258 - Rapport du Cba JEAND’HEUR à Gal ITTF SHD
SHD 2 V 258 - Lcl MATHEY à Lcl GAGGLIO Courrier du 30 avril 1931
SHD 6 V 1110 - Rapport du Lcl ROCHE du 05 août 1932



CONSTRUCTION, Mission, ou Fonction de l'objet

La casemate 36/3 – ARTZENHEIM Nord a pour mission, vers le nord, de croiser ses feux de flanquement avec ceux des points d’appui de Mauchène et de la ferme du Rheinmühl. Vers le sud, elle assure la couverture des approches du point d'appui constitué par le village d’Artzenheim. Les zones battues par la chambre de tir sud sont complétées par l’appui des feux de la chambre nord de la casemate 37/3 – ARTZENHEIM Sud.

La défense frontale, orientée vers le Rhin, est quant à elle assurée par une cloche GFM (guetteur et fusil-mitrailleur) équipée d’un fusil-mitrailleur MAC 24/29 et d’un mortier de 50 mm.

L’ouvrage s’inscrit ainsi dans la ligne principale de résistance du secteur fortifié de Colmar, dont il constitue un élément essentiel du dispositif de flanquement et de couverture rapprochée
Source(s) :
SHD 9 N 4422 - 19340111_22 S CG Mulhouse_Cba ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages



DENOMINATION, Dénominations alternatives

L’ouvrage porte, du côté français, la dénomination de casemate 36/3 – ARTZENHEIM Nord. La Wehrmacht lui attribue quant à elle le numéro 45 dans son rapport du 15 mai 1938 consacré aux ouvrages du secteur fortifié de Colmar.
Source(s) :
NARA - T84 R246 - Heeres As 3p31 10 Abt_ Cartes et explications sur Ligne Maginot SFCO Secteur Colmar



EQUIPEMENT, Electrique

La casemate ne possède pas de groupe électrogène autonome. L’ensemble de ses besoins en électricité est assuré par son raccordement au réseau d’alimentation extérieur.

L’éclairage de secours de la casemate est assuré par des lampes à pétrole de type Épervier de la société Gillet & Cie.
Source(s) :
SHD 9 N 4422 - 19340111_22 S CG Mulhouse_Cba ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages



EQUIPEMENT, Ventilation

La protection de la casemate contre les attaques chimiques est assurée par un système de ventilation intégrant un ventilateur Type A NEU.
Source(s) :
SHD 9 N 4422 - 19340111_22 S CG Mulhouse_Cba ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages



EFFECTIF, Commandement et/ou unité

La casemate 36/3 – ARTZENHEIM Nord appartient au sous-quartier du Sponeck, rattaché au quartier de Jebsheim, lui-même intégré au sous-secteur d’Elsenheim en juin 1940.

En temps de paix, la surveillance de l’ouvrage est assurée par la 2° compagnie d’équipage d’ouvrage (CEO) du 42° régiment d’infanterie de forteresse (RIF). Le 21 août 1939, la mise en œuvre des mesures d’alerte entraîne l’occupation de la casemate par son équipage de guerre.

Conformément à la mesure n° 41, les échelons B des équipages d’ouvrages sont mis sur pied de guerre le 25 août 1939.

Administrativement, la casemate relève d’abord de la CISF du secteur fortifié de Colmar, puis, après la création de la 104° DIF, de la CIDF placée sous les ordres du commandant BRUN.

Sur le plan tactique, l’ouvrage est placé sous l’autorité du commandant du point d’appui d’Artzenheim, organisation qui connaît plusieurs réaménagements au cours de la « drôle de guerre ».

Le 25 octobre 1939, le lieutenant Auguste OBRECHT, officier de la 2° CEO du 42° RIF, prend le commandement de la casemate. Originaire de Bischwihr, il conserve cette fonction jusqu’à la chute de l’ouvrage en juin 1940.

L’équipage de guerre se compose d’une vingtaine d’hommes. Au cours des combats de juin 1940, il est renforcé par plusieurs soldats de la 2° compagnie du II/42° RIF.

Parmi les membres connus de l’équipage figurent notamment le sergent COURTOISIER, le caporal JUILLERAT, le soldat Jacques GUTZLER ainsi que le soldat WERMUTH, ce dernier étant grièvement blessé lors des combats et succombant ultérieurement à ses blessures.
Source(s) :
SHD 30 N 48 Vincennes "situation générale des approvisionnements" daté du 04/12/1939"
SHD 34 N 69 Rapport de Lt OBRECHT du 25 octobre 1945



L’effectif dressé le 21 mai 1940 indique une composition comme suit :
- 1 officiers ;
- 2 sous-officiers ;
- 4 caporaux ;
- 20 soldats.
Source(s) :
SHD 32 N 364 - Tableau d'effectif par ouvrage des CEO de la 104°DIF



ETAT ACTUEL , Etat - utilisation actuelle

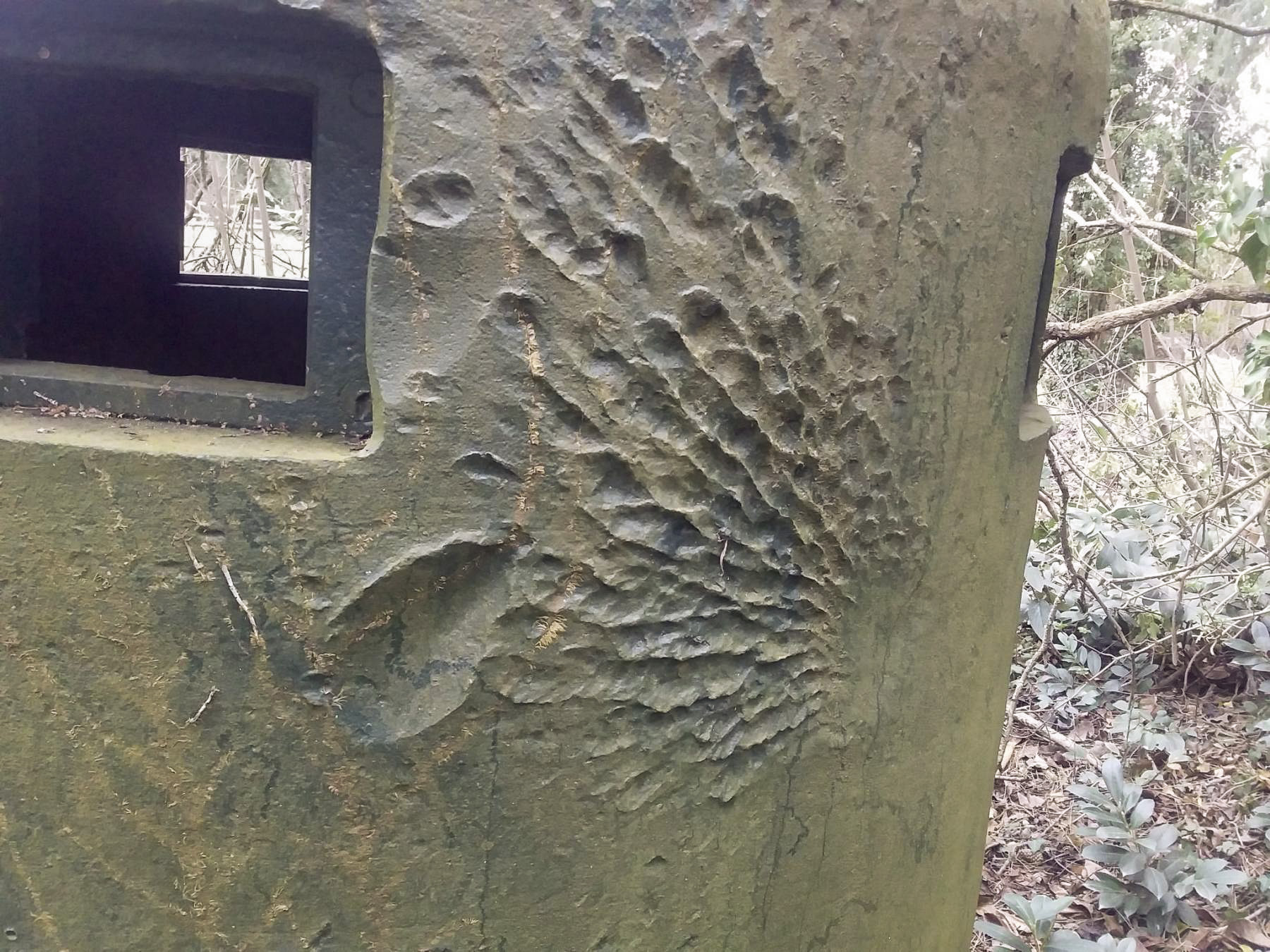

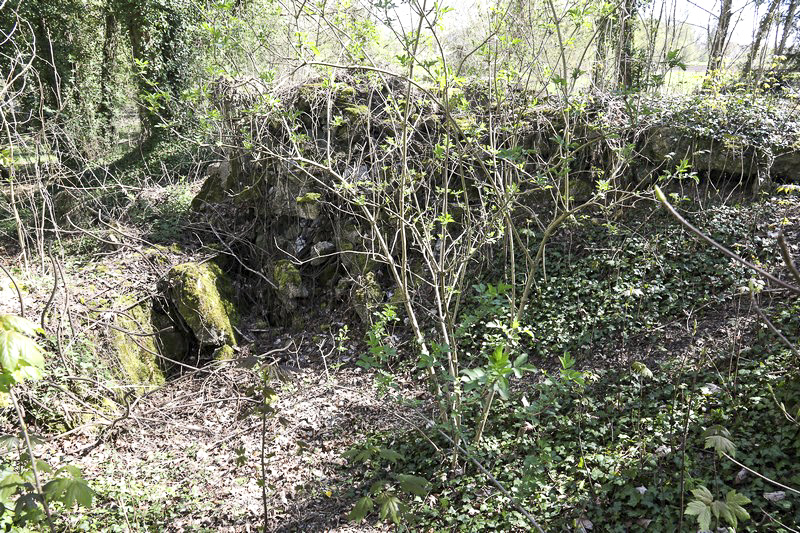

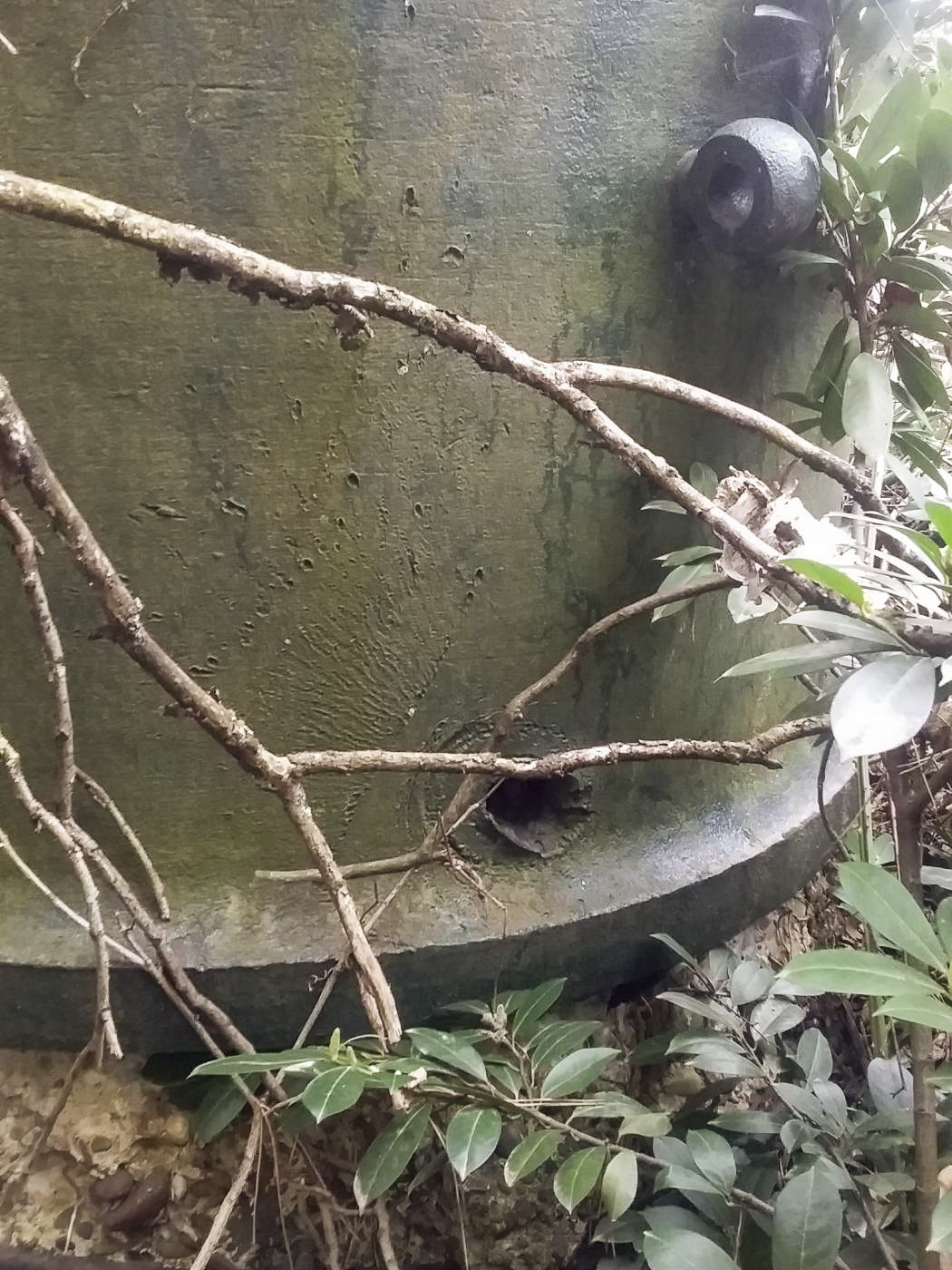

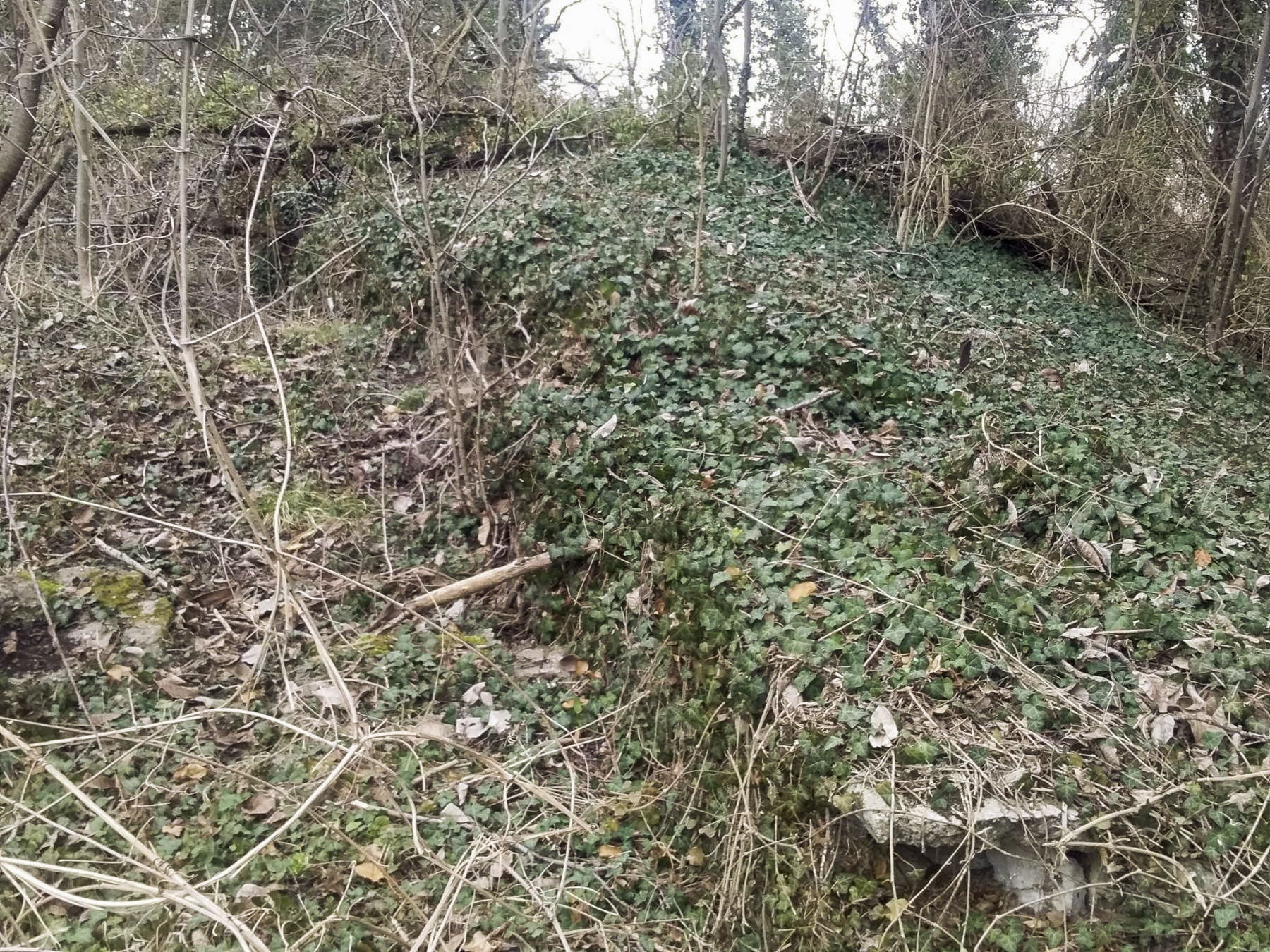

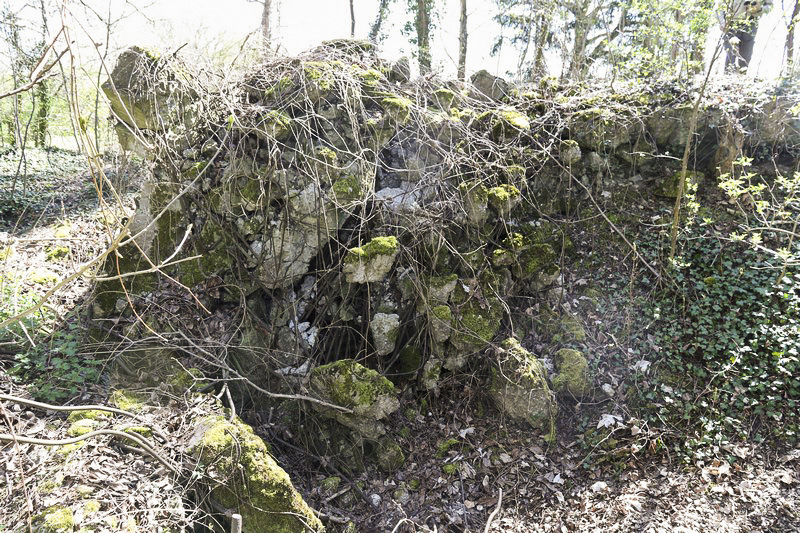

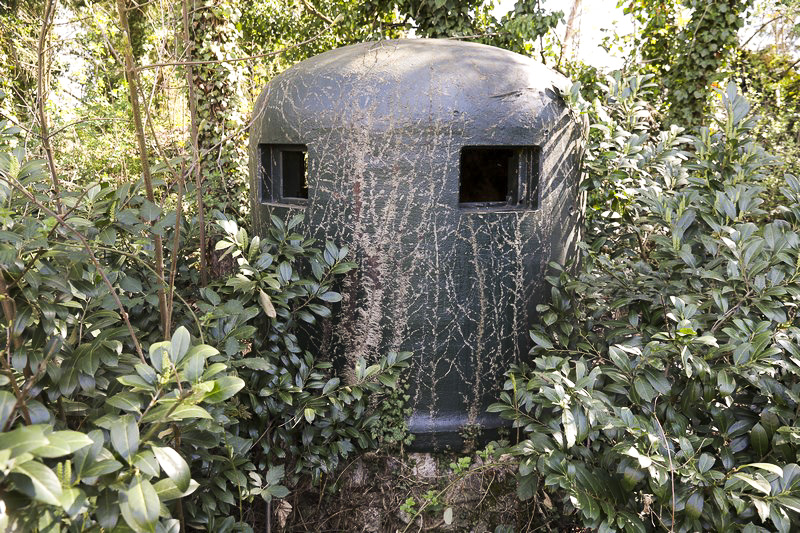

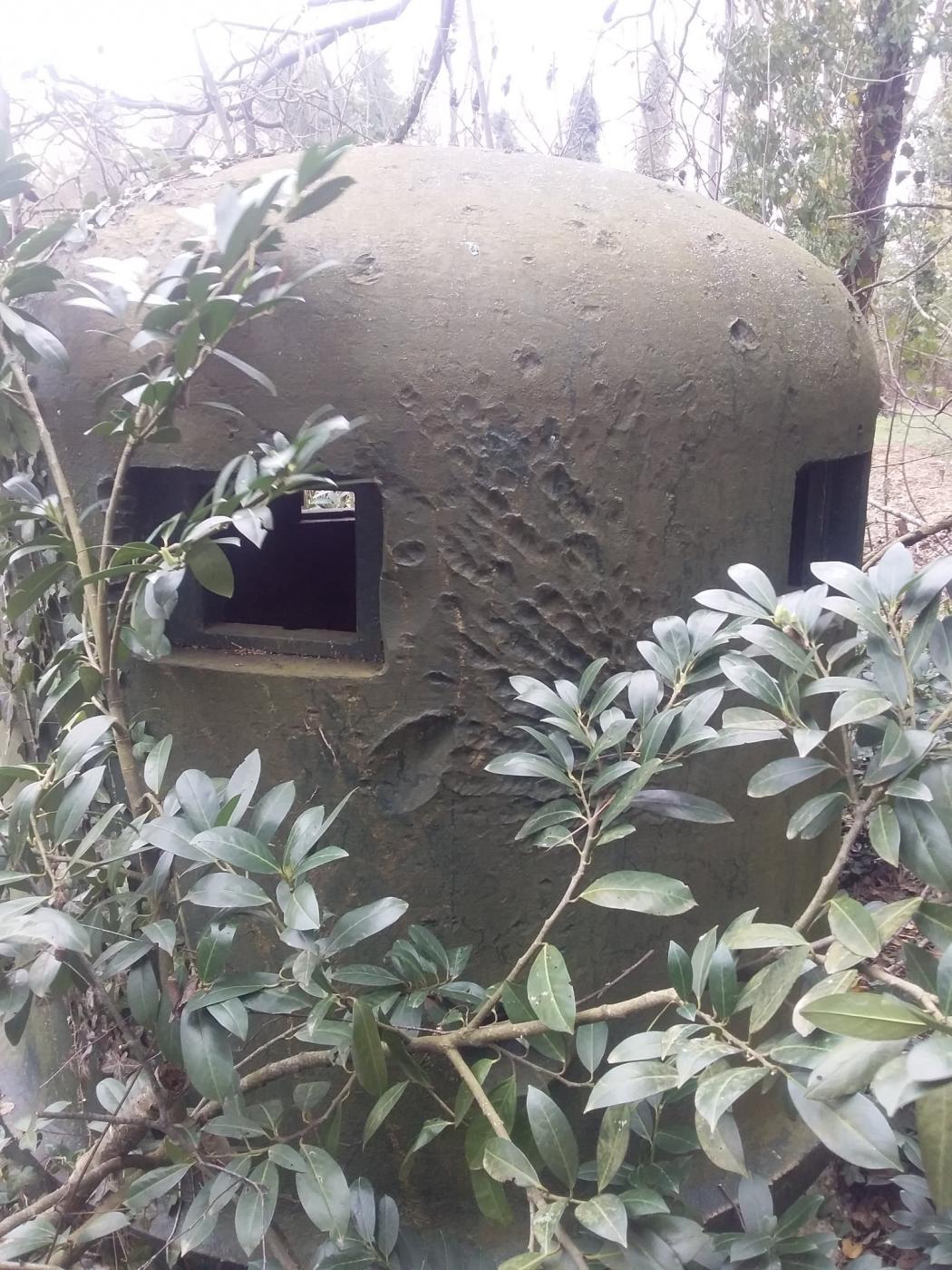

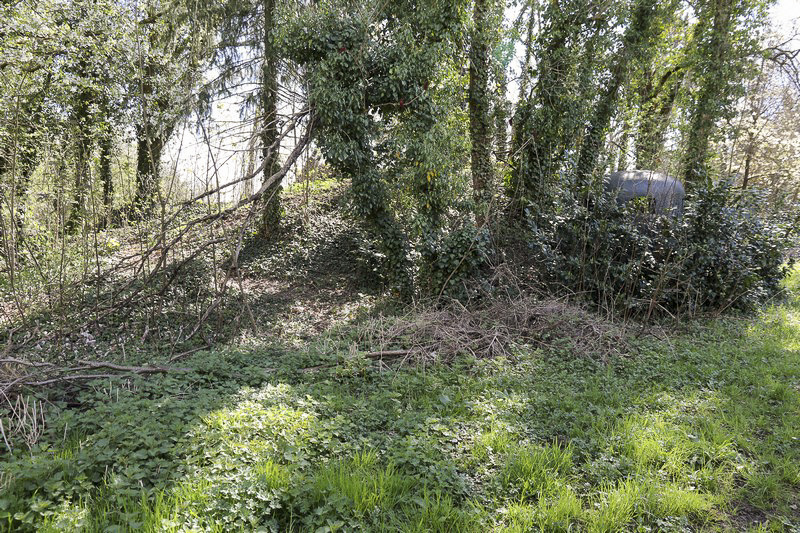

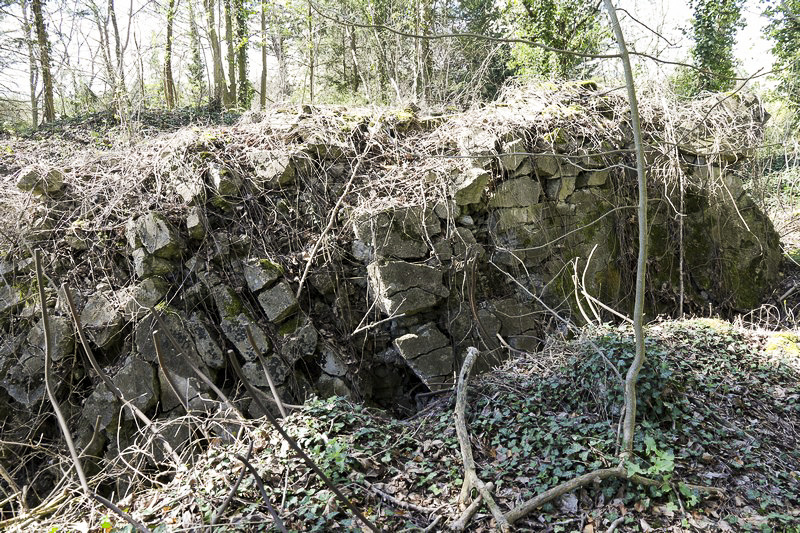

La casemate est totalement détruite et sa cloche GFM se trouve au sol, à proximité de son emplacement d’origine.


HISTORIQUE, Chronologie

Le 11 juin, l’état-major informe les différents chefs de corps des unités stationnées dans le secteur fortifié de l’imminence d’une attaque allemande. Le retrait des troupes de couverture les 12 et 13 juin laisse les soldats des régiments de forteresse du secteur de Colmar seuls pour assurer la défense du Rhin.

Assurant la permanence au central téléphonique dans la matinée du 15 juin, le lieutenant OBRECHT peut suivre en direct les effets du bombardement allemand déclenché à 9 heures, marquant le début de l’opération « Klein Bär ». Il reçoit ainsi les comptes rendus des ouvrages attaqués et assiste, par téléphone, à l’agonie de plusieurs casemates.

La casemate 45/1 signale que l’un de ses murs a été percé par plusieurs obus perforants et que sa cloche GFM a été traversée par un projectile. Son commandant, l’adjudant SCHMITT, est blessé. De son côté, la casemate 41/1 du sous-lieutenant PADUCH informe le central qu’elle est encerclée et que son armement est hors de combat. « Au secours, ils me tuent ! » constitue le dernier message reçu de l’ouvrage.

Vers 14 heures, après la dissipation de la couverture nuageuse, l’aviation d’assaut allemande lance son attaque contre les casemates de la ligne des villages. La casemate 36/3 subit ainsi pendant près de deux heures les bombardements et mitraillages de l’aviation ennemie.

En fin d’après-midi, les Allemands sont signalés à proximité du point d’appui de Rheinmühl et de la casemate 18/2. Le fusil-mitrailleur de la cloche GFM de la casemate 36/3 ouvre alors le feu en direction du point d’appui de Rheinmühl afin de soutenir les hommes du sous-lieutenant Pierre FORT.

Au cours de la nuit, le canon de 37 mm prend pour cible plusieurs patrouilles allemandes observées dans le bois de l’America. Durant ces mêmes heures, la casemate 41/1 du sous-lieutenant PADUCH est finalement investie par les troupes allemandes.
Poursuivant leur progression malgré les tirs défensifs, les Allemands parviennent à encercler la casemate 36/3 peu après 2 heures du matin, le 16 juin. Utilisant l’ensemble de ses moyens de défense, jumelages de mitrailleuses Reibel et canons de 37 mm, l’équipage réussit à repousser cette première attaque. Le mortier de 50 mm de la cloche GFM effectue également plusieurs tirs, mais devient rapidement inutilisable à la suite d’un incident technique.

À partir de 6 heures du matin, la casemate est soumise à un violent bombardement d’artillerie. Les dégâts deviennent rapidement importants. Plusieurs coups directs sur la dalle provoquent la chute de blocs de béton à l’intérieur de l’ouvrage. Certains créneaux sont obstrués par la terre projetée par les explosions et le central téléphonique devient inutilisable. Après quatre heures de bombardement continu, la casemate ne dispose plus d’aucun armement en état de fonctionner. À midi, le lieutenant OBRECHT donne alors l’ordre d’évacuation.

Emportant les fusils mitrailleurs encore utilisables ainsi que les munitions disponibles, l’équipage se replie en deux groupes en direction du canal. Le franchissement s’effectue à la nage, les soldats sachant nager portant assistance à leurs camarades moins à l’aise dans l’eau.

Après avoir atteint Jebsheim, les hommes reçoivent l’ordre de rejoindre Kaysersberg. Passant par Ostheim, ils sont ensuite transportés en camion jusqu’à leur destination.

Du 17 au 22 juin, le lieutenant OBRECHT prend le commandement d’une section d’environ quarante hommes comprenant plusieurs survivants de son équipage. Cette unité ne dispose que de douze fusils, de quelques fusils mitrailleurs et d’un stock très limité de munitions, à raison d’une dizaine de cartouches par homme armé. Malgré cette situation précaire, elle participe aux combats des secteurs de Xonrupt et du Saut des Cuves.

Parvenant à se replier avant la reddition des éléments du 42° RIF à Gérardmer le 23 juin, le groupe rejoint successivement la vallée de la Vologne puis La Bresse, où il demeure jusqu’au 26 juin. À cette date, le lieutenant OBRECHT et huit membres de son équipage réussissent à échapper à la captivité et à regagner leurs familles.
Source(s) :
SHD 34 N 69 Rapport de Lt OBRECHT du 25 octobre 1945
SHD 34 N 69 Rapport du Col FONLUPT du 17 octobre 1945
SHD 34 N 69 Col d'ESCLAIBES_Le franchissement du Rhin par les Allemands face au 42° RIF
Offensive sur Le Rhin, Roger BRUGE, 1977 FAYARD



HISTORIQUE, Construction

1930 – Études préliminaires

L’année 1930 est marquée par la réalisation des premières études préliminaires relatives à l’implantation et à la conception de la casemate d’Artolsheim.

1932 – Inscription au programme et début des travaux

Par décision ministérielle (DM) n° 5572 2/4 du 26 janvier 1932, la casemate d’Artolsheim Nord est inscrite au premier cycle des travaux, sous la direction de la chefferie du génie de Mulhouse. Cette phase s’accompagne d’un renforcement du dispositif de protection de l’ouvrage. Les travaux de construction débutent au cours de la même année ; le terrassement est achevé en juillet 1932.

1934 – État d’avancement des travaux

Au 1er janvier 1934, un rapport du commandant ZANOTTI, chef du génie de Mulhouse, dresse un état d’avancement significatif de l’ouvrage. Le cuirassement, comprenant notamment les trémies, les cloches et la porte blindée, est achevé. Les équipements des cloches ainsi que les dispositifs d’évacuation des étuis et des gaz sont également installés. Le puits de forage est lui aussi finalisé.

En revanche, l’aménagement intérieur de la casemate demeure inachevé, l’ameublement n’étant réalisé qu’à moitié. Restent alors à achever :

- l’alimentation en eau ;
- l’installation des systèmes de ventilation et d’éclairage ;
- la mise en place de l’armement.

Les travaux réalisés au cours de l’année 1934 sont menés avec le concours de plusieurs entreprises privées titulaires de marchés passés avec la chefferie du génie de Mulhouse. Parmi celles-ci figurent notamment la Chaudronnerie et Tôlerie de l’Est, chargée de la fourniture des réservoirs d’eau, Darras et Jouanin pour la mise en place du réseau de fils de fer, ainsi que les sociétés Aéric, responsable des installations de ventilation, et Flux, en charge des pompes hydrauliques. La société Grosse intervient quant à elle pour le transport des cloches blindées ainsi que pour l’achèvement des travaux de maçonnerie.

1936 – Mise en service définitive et état des fortifications.
Source(s) :
SHD 9 N4422 - 19340111_22 S CG Mulhouse_Cba ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages
