O21 - CAMPAOST
( Casemate d'infanterie - Simple )
Secteur Fortifié
SFAM - SF Alpes-Maritimes
Maître d'ouvrage
MIL - Commandement
Lieu-dit / Parcelle
Campaost
Coordonnées
43.870198 - 7.441025
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est constitué de :
- 1 mitrailleuse Hotchkiss 8mm mle 1914 sur trémie
- 1 Fusil Mitrailleur 24/29 sur trémie (défense de la porte d'entrée)
- 1 Fusil Mitrailleur 24/29 sur porte.
- 1 goulotte lance grenade pour la défense de l'entrée
CONSTRUCTION, Description
Blockhaus MOM simple pour mitrailleuse, de type "Casemate SFAM", flanquant à gauche. Ce bloc est conçu au standard STG de fortification de campagne renforcée (album n°2)
CONSTRUCTION, Plan type
Blockhaus MOM très représentatif du modèle "Casemate type SFAM".
CONSTRUCTION, Mission, ou Fonction de l'objet
La casemate de Campaost assure le flanquement des dessus de l'ouvrage de Saint Roch
DENOMINATION, Dénominations alternatives
Aussi connue sous le code C11 dans la nomenclature d'après-guerre.
Page n° 13134 mise à jour le 07/03/2024 -
© wikimaginot.eu 2015 / 2026
Photos actuelles
Auteur : ELLENA-CUNY
Auteur : ELLENA-CUNY

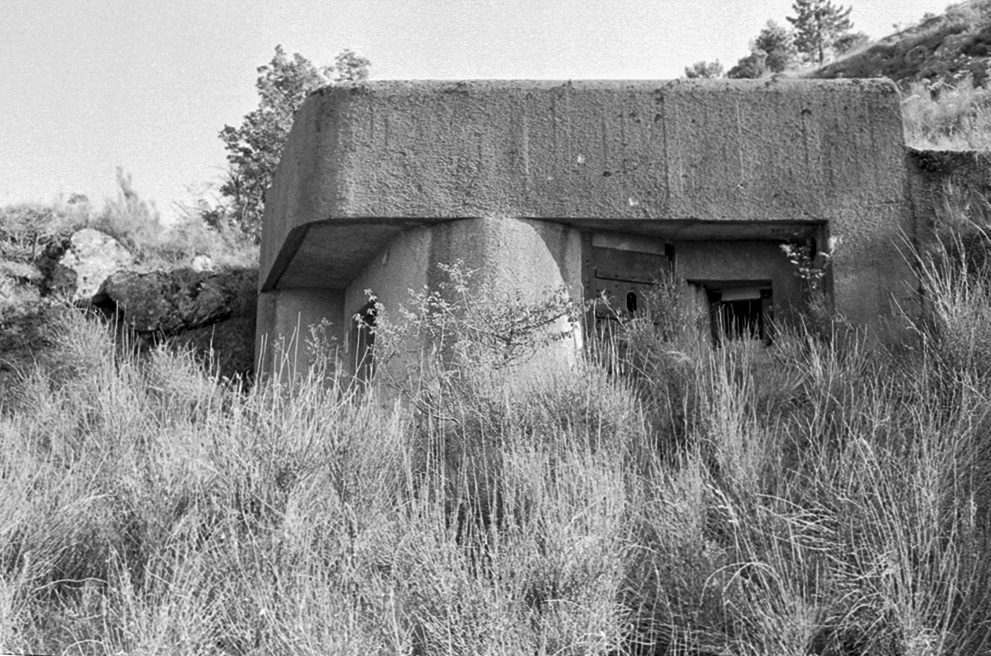

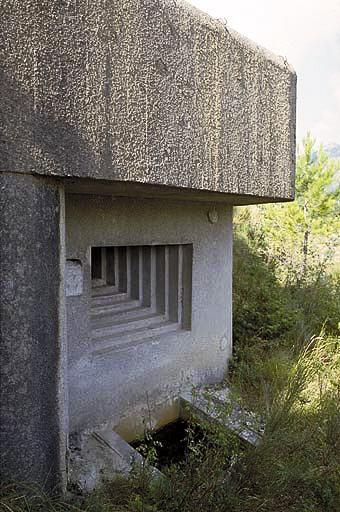

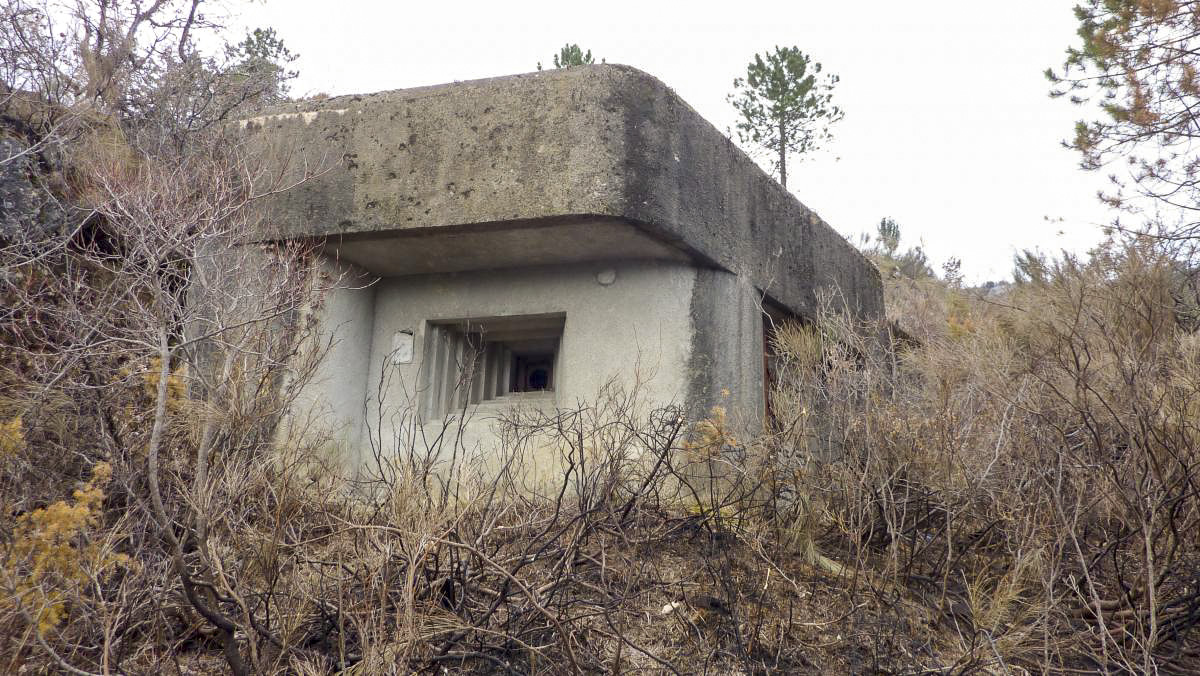

Façade et créneau de la mitrailleuse
Auteur : Gérard ROUCAUTE
Région Provence-Alpes-Côte d’Azur - Inventaire général - Gérard Roucaute, 1997

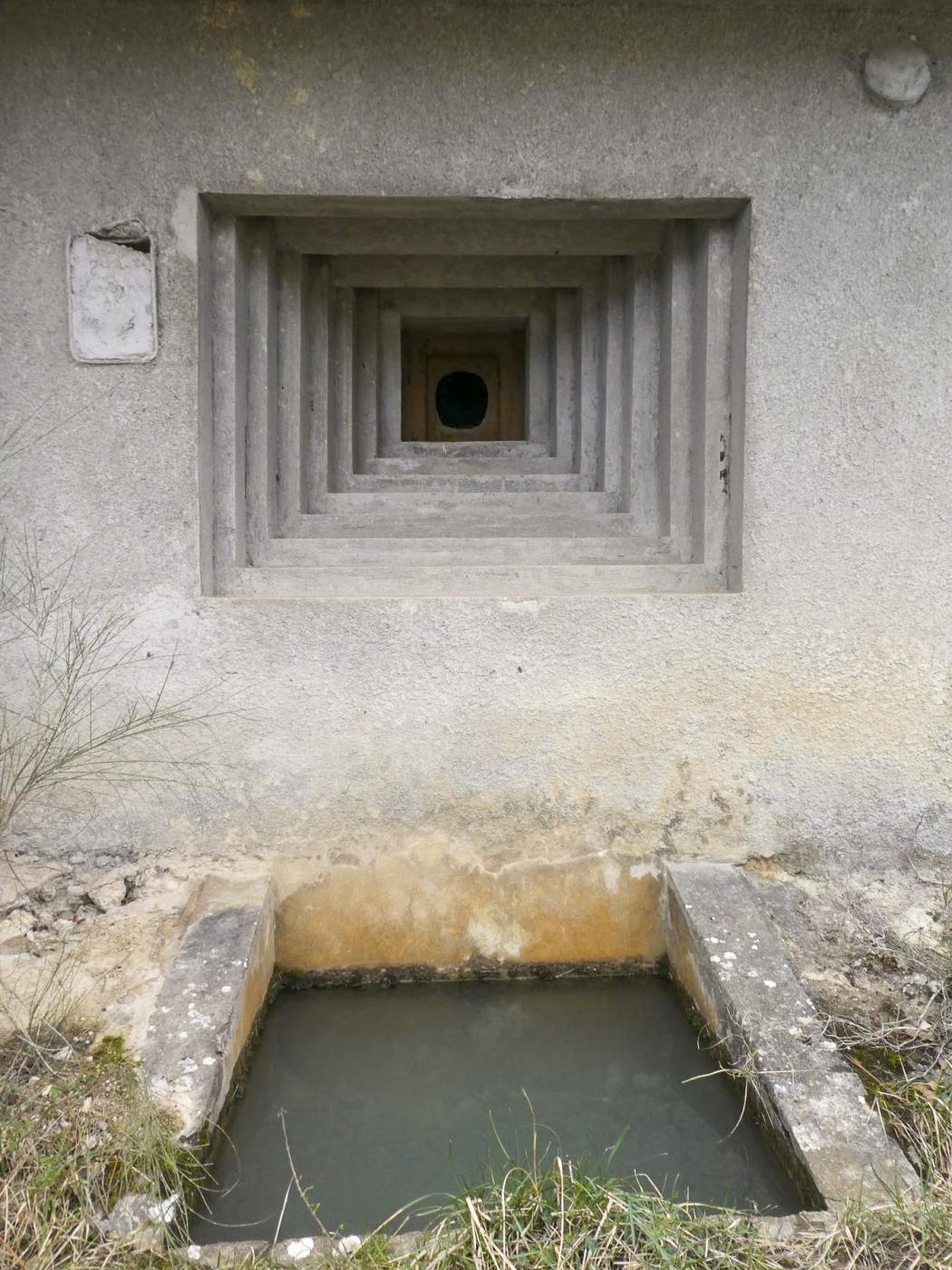

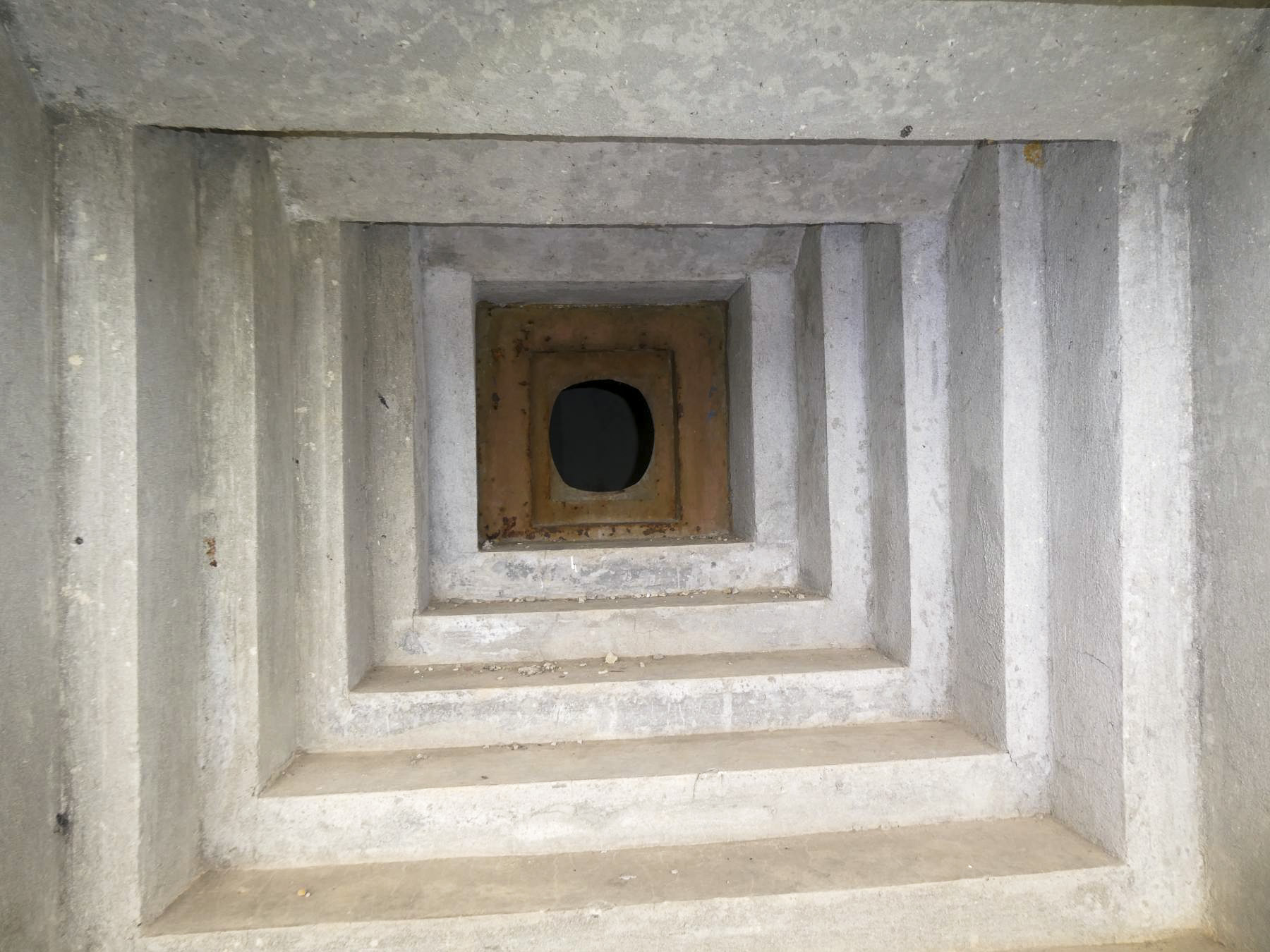

Le créneau pour Hotchkiss
Auteur : ELLENA Daniel - CUNY Philippe
Le créneau pour Hotchkiss
Auteur : ELLENA Daniel - CUNY Philippe
Le créneau pour mitrailleuse
Noter l'inclinaison de ce créneau destiné à claquer le devers
Auteur : ROMERO Sebastien
Auteur : Sud Passion

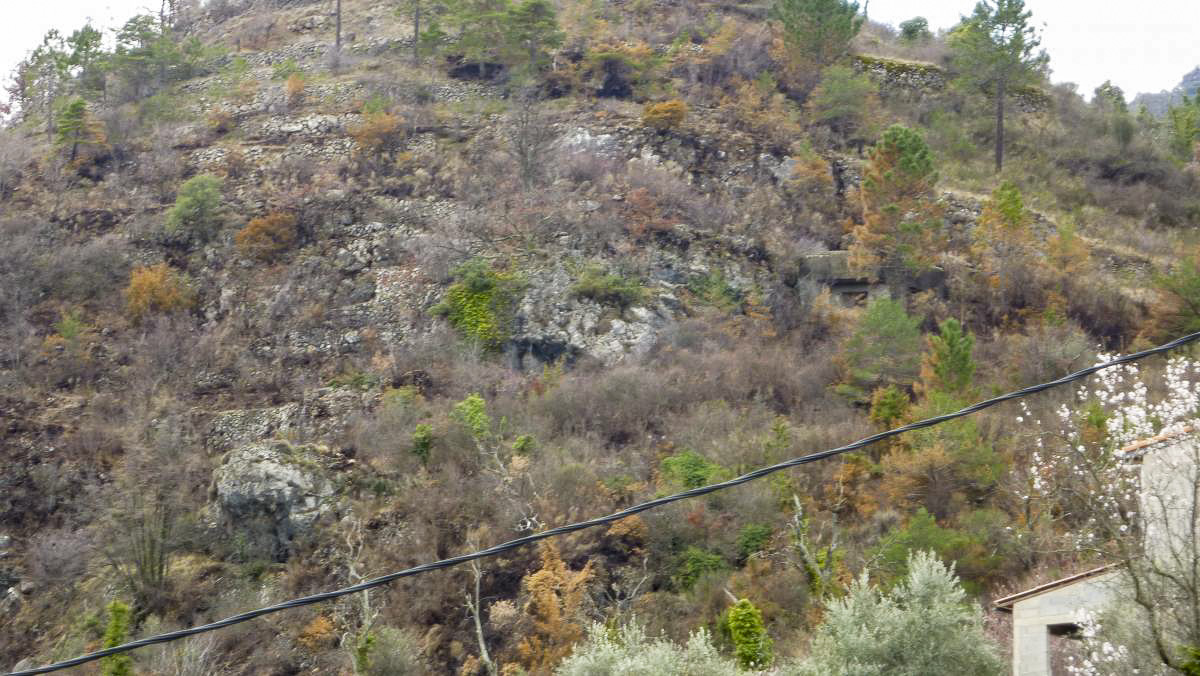

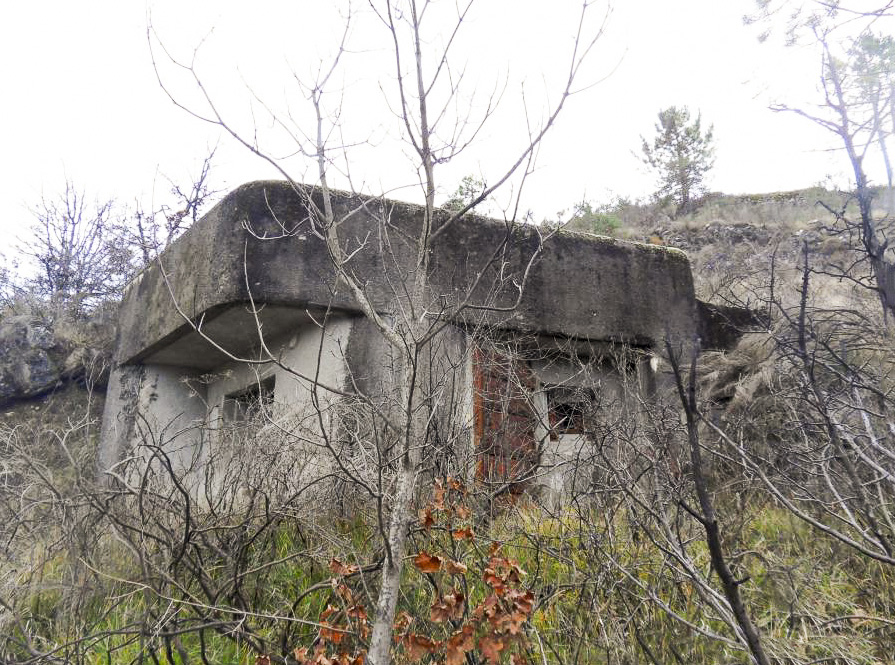

Vue d'ensemble
Auteur : LOVINY Alain
Auteur : ELLENA-CUNY
Auteur : Yann Duvivier

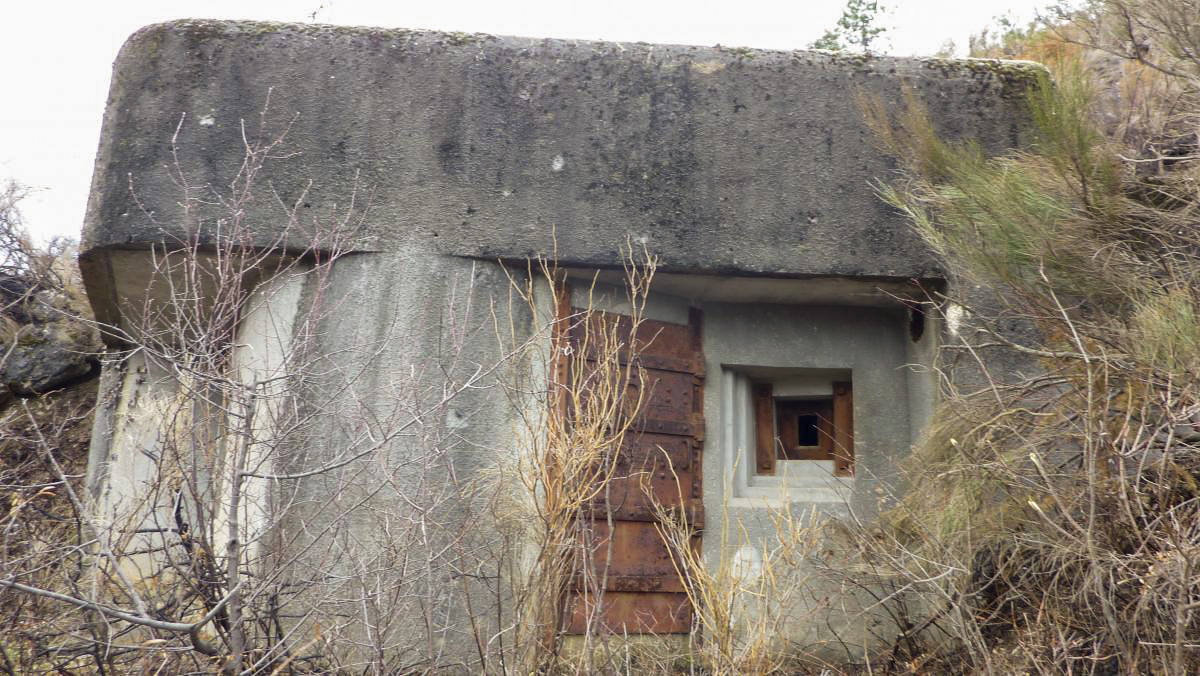

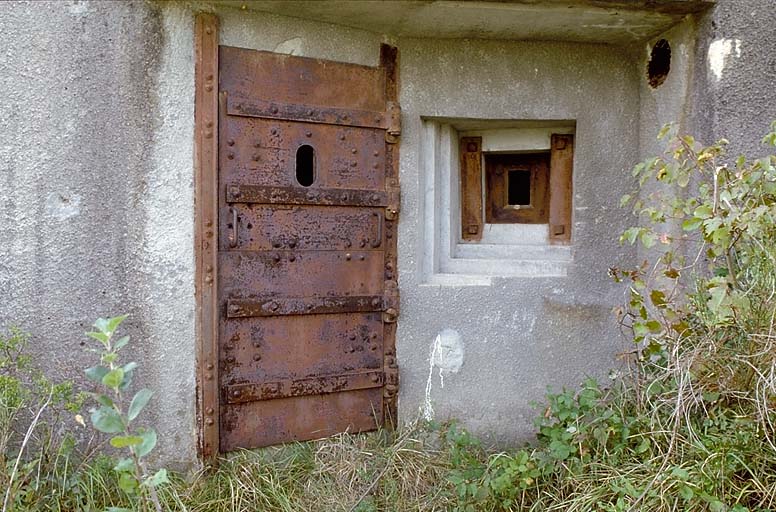

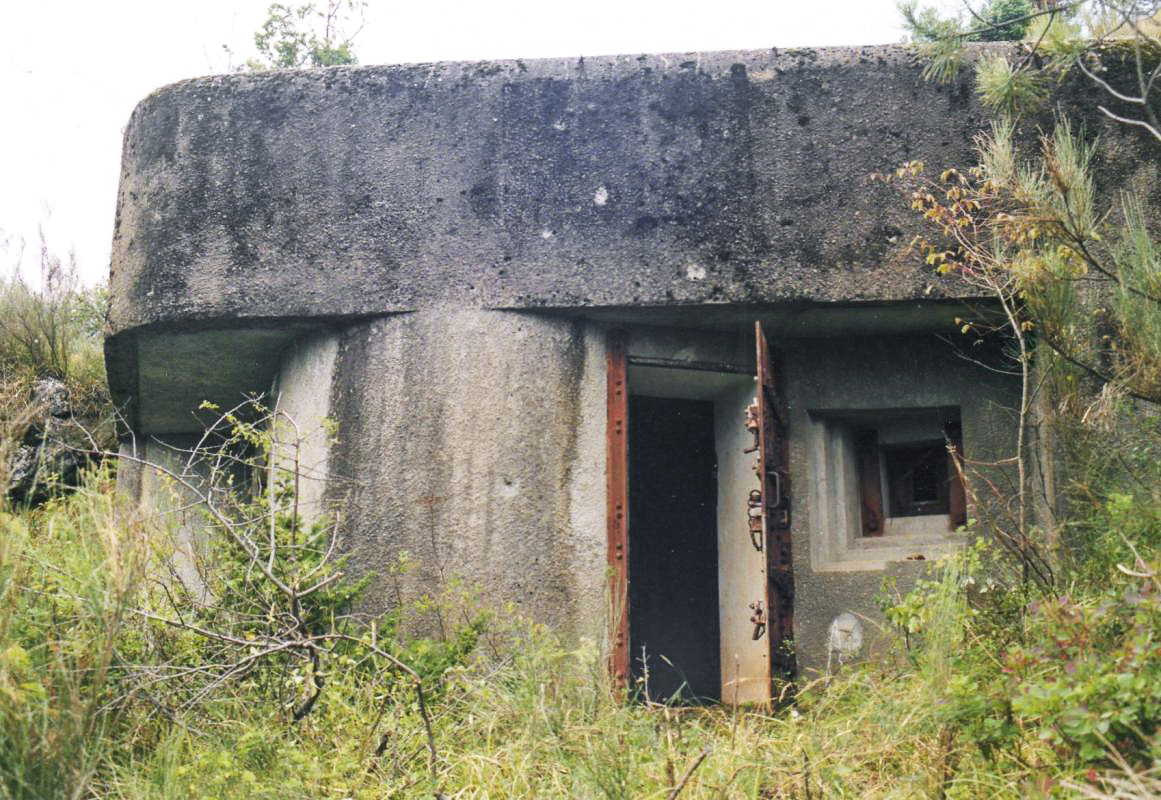

Porte d'entrée et créneau de défense pour FM
Auteur : Gérard ROUCAUTE
Région Provence-Alpes-Côte d’Azur - Inventaire général - Gérard Roucaute, 1997

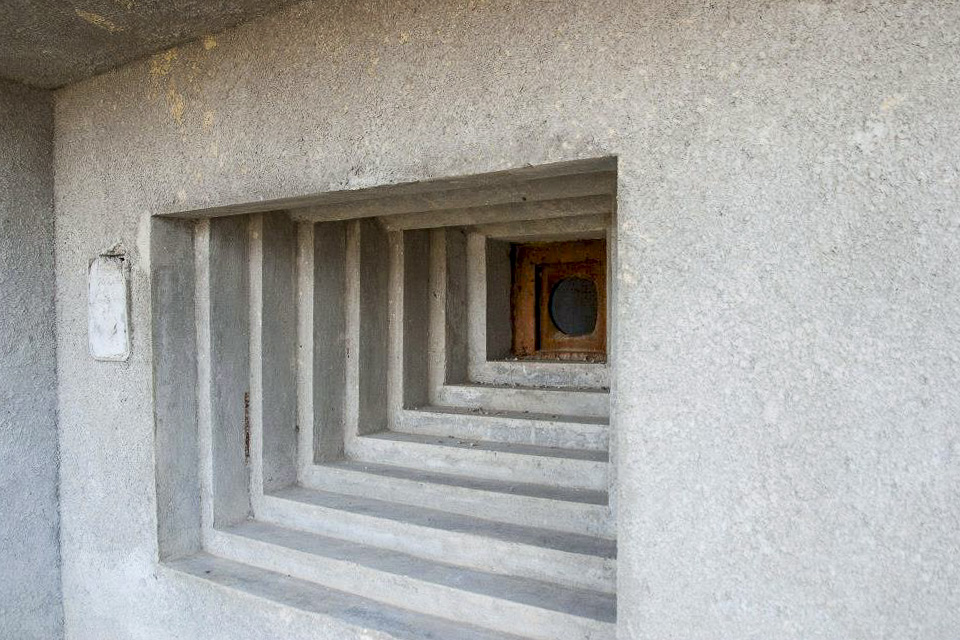

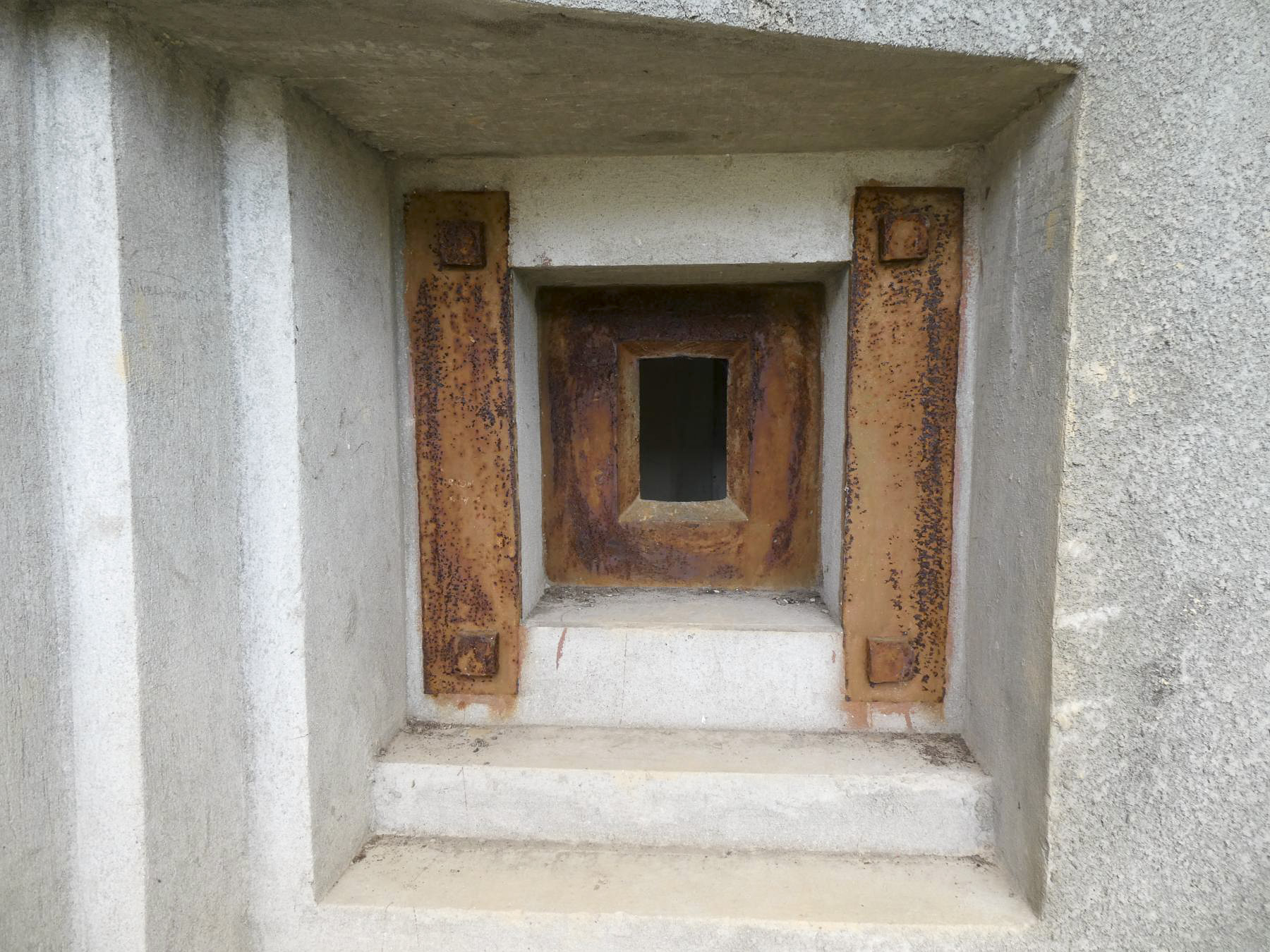

Le créneau FM type SFAM
Auteur : ELLENA Daniel - CUNY Philippe
Porte de type AP2
Auteur : Gérard ROUCAUTE
Région Provence-Alpes-Côte d’Azur - Inventaire général - Gérard Roucaute, 1997

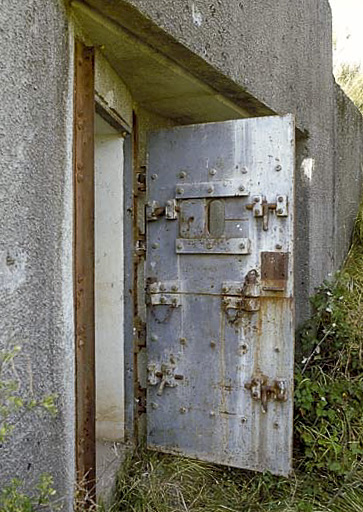

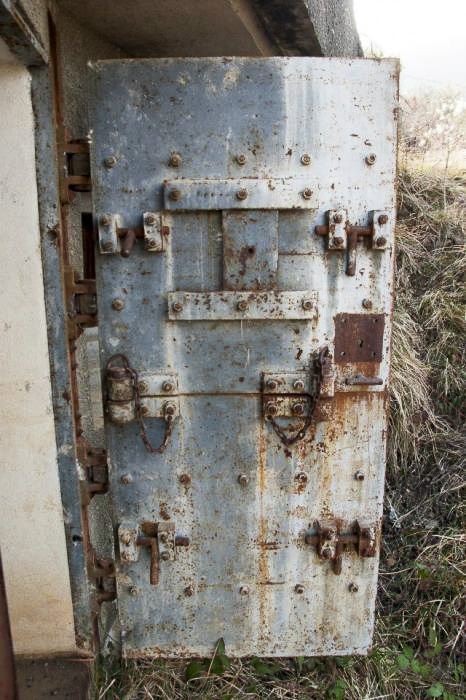

La porte blindée de type AP2
Auteur : ROMERO Sebastien

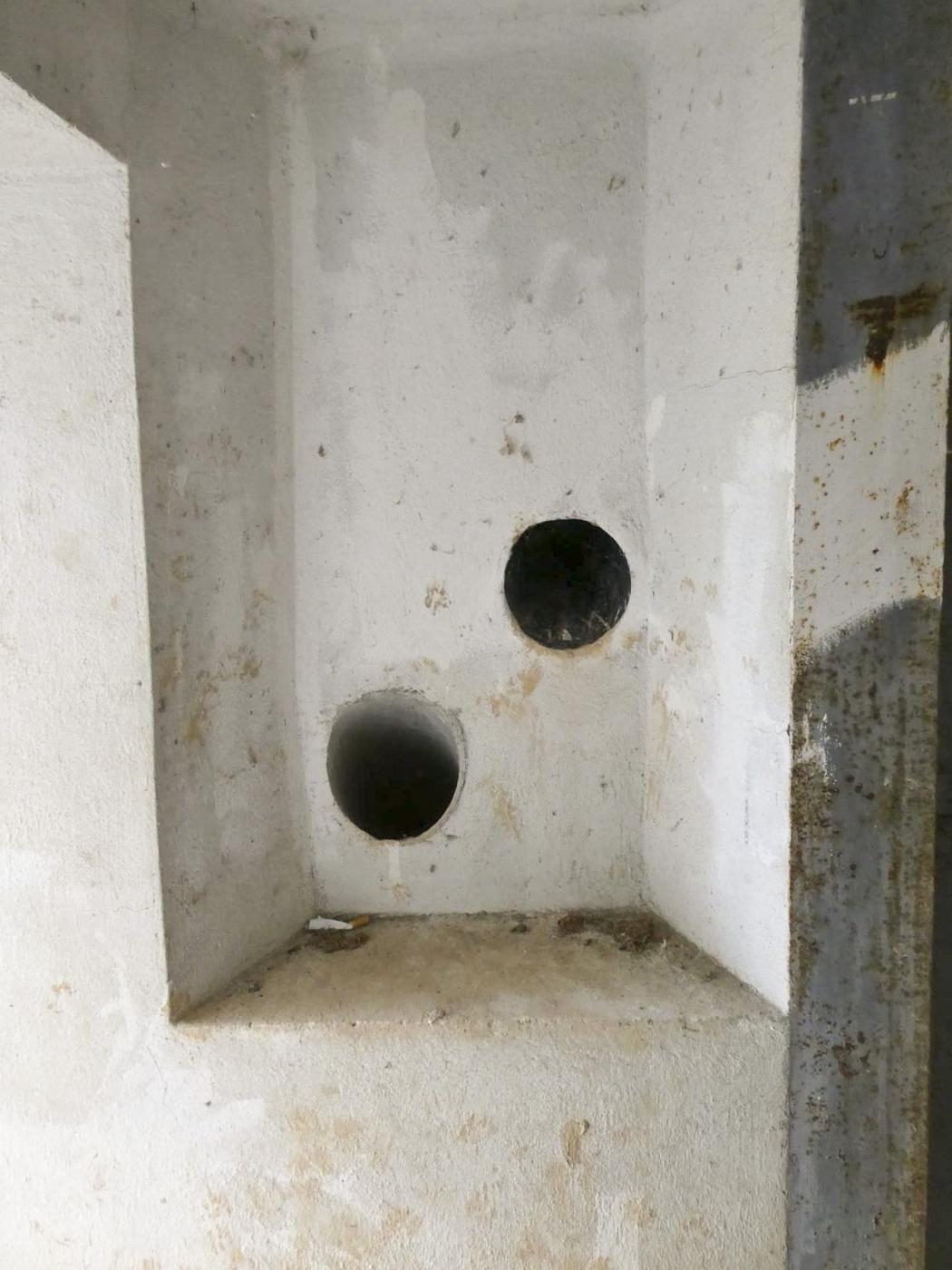

En bas orifice pour le lance grenade, en haut pour la ventilation.
Auteur : ELLENA Daniel - CUNY Philippe

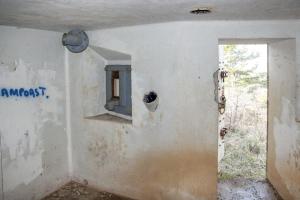

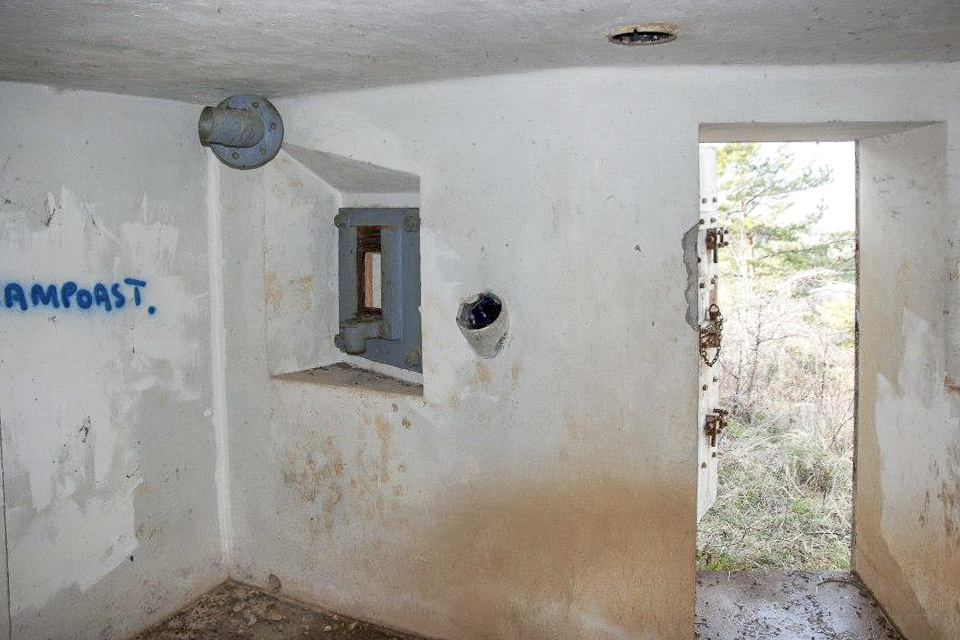

L'intérieur de la casemate, coté entrée
Noter la trémie pour fusil mitrailleur
Auteur : ROMERO Sebastien
Le créneau FM type SFAM, côté intérieur
Auteur : ELLENA Daniel - CUNY Philippe
Le créneau FM type SFAM, côté intérieur
Auteur : ELLENA Daniel - CUNY Philippe

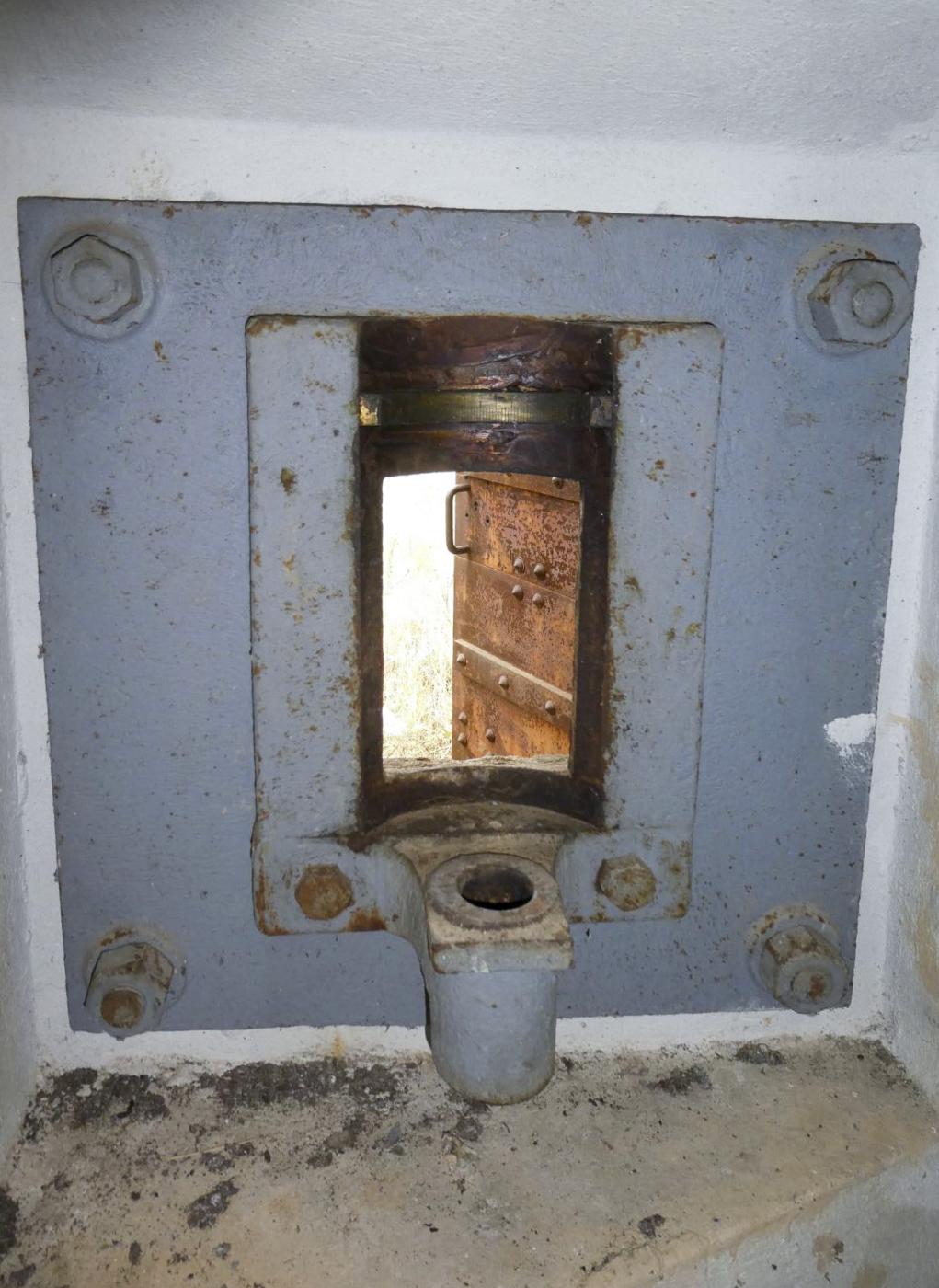

Le créneau FM type SFAM, détail du support du FM
Auteur : ELLENA Daniel - CUNY Philippe

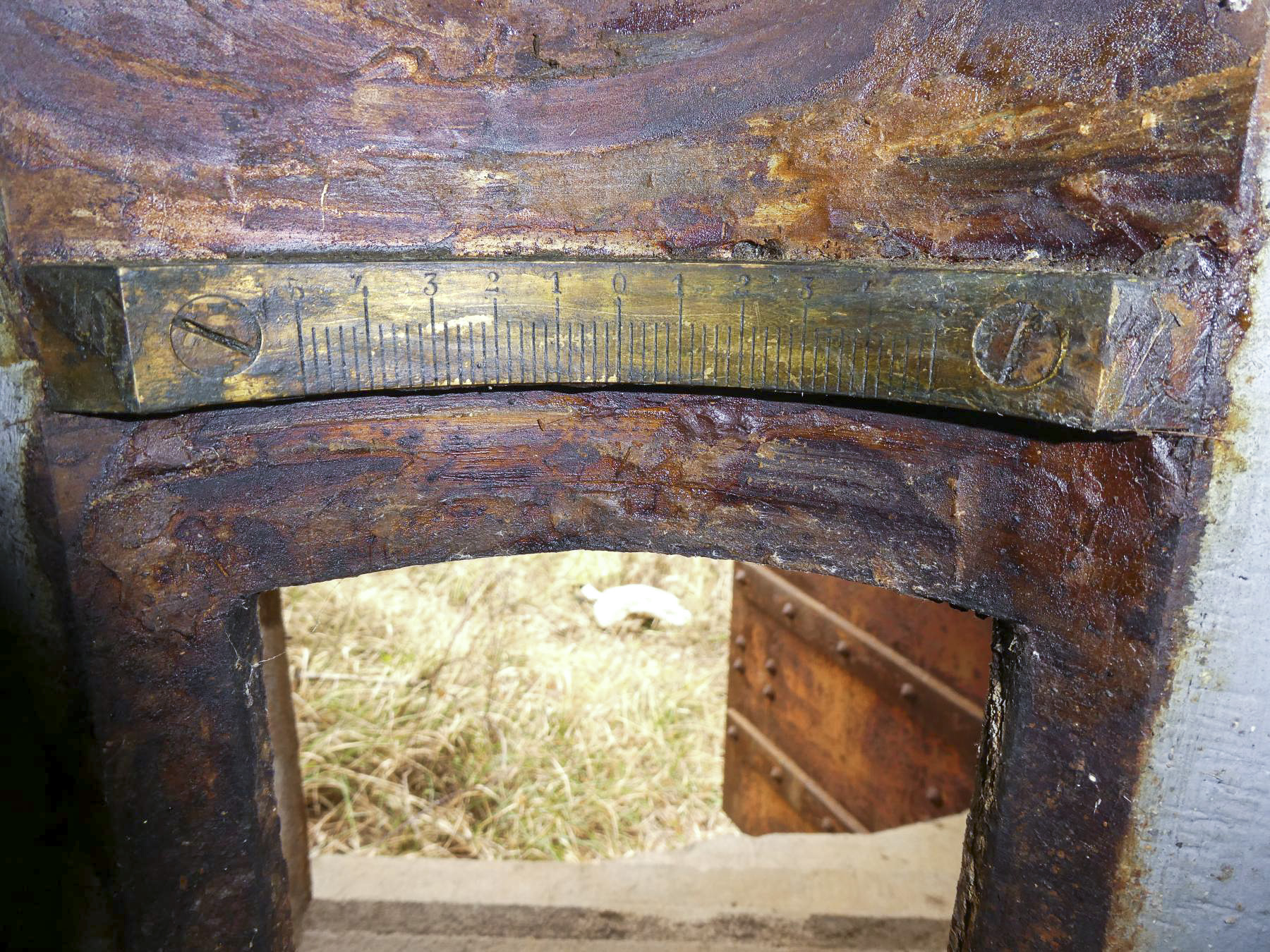

Le créneau FM type SFAM, détail de la graduation de l'azimut.
Auteur : ELLENA Daniel - CUNY Philippe
Embrasure pour Hotchkiss, type SFAM
Auteur : ELLENA Daniel - CUNY Philippe
Niche blindée et embrasure de la mitrailleuse vues de l'intérieur.
Auteur : Gérard ROUCAUTE
Région Provence-Alpes-Côte d’Azur - Inventaire général - Gérard Roucaute, 1997

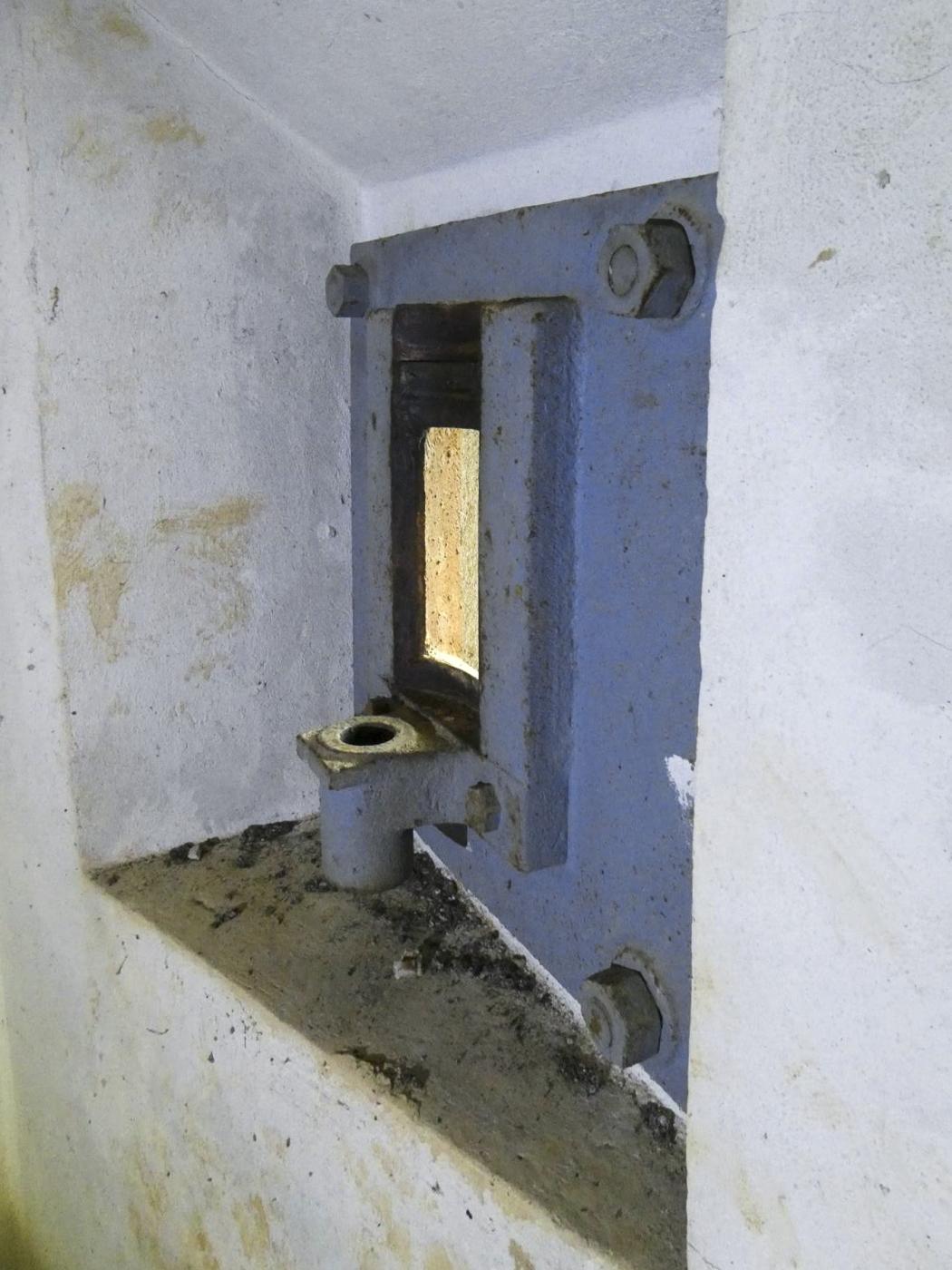

Plaque d'embrasure
Auteur : ELLENA Daniel - CUNY Philippe
Détail de la trémie pour mitrailleuse
Auteur : ROMERO Sebastien

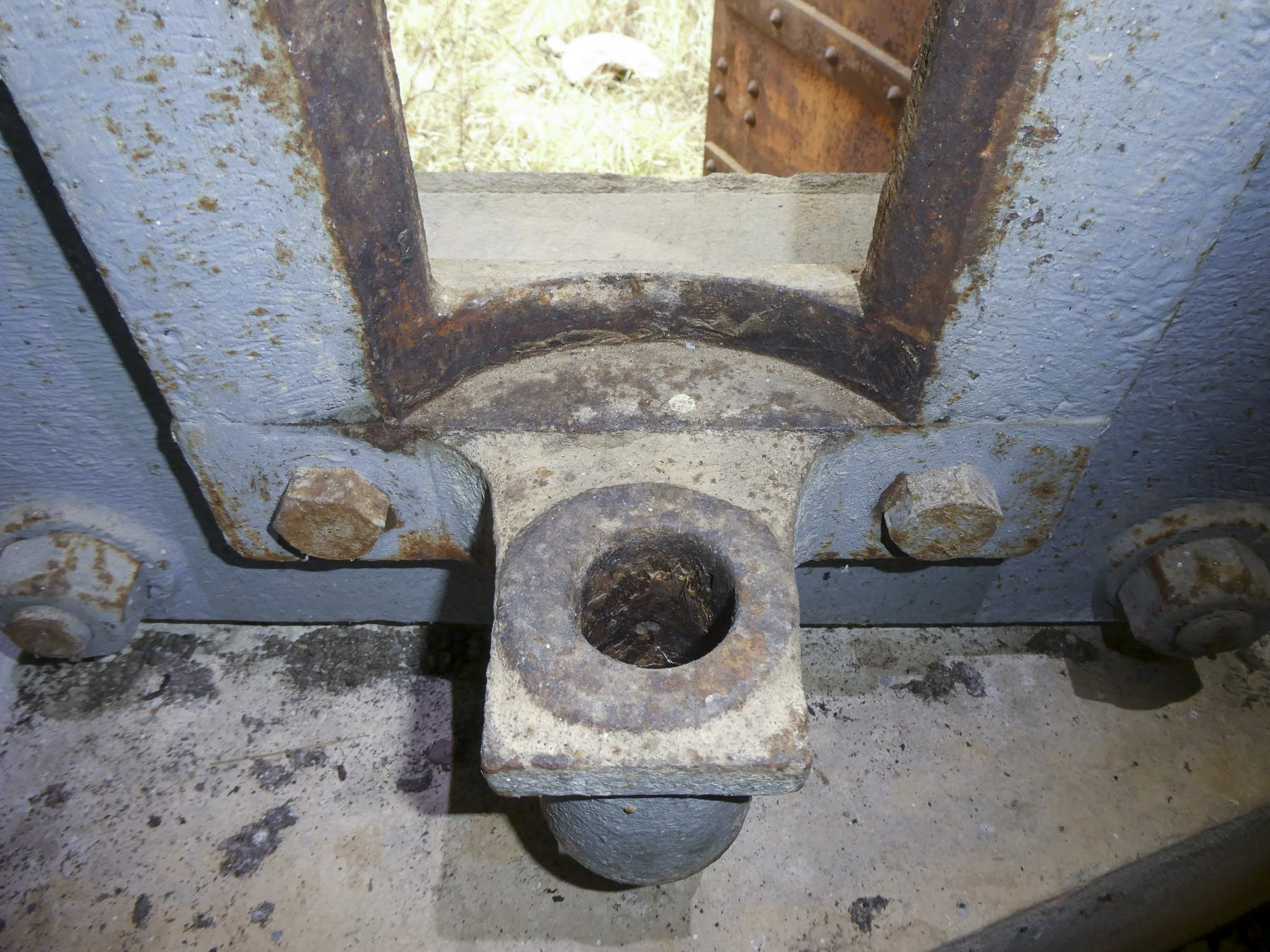

Plaque d'embrasure, détail du support de la mitrailleuse.
Auteur : ELLENA Daniel - CUNY Philippe
Plaque d'embrasure, détail de la fixation supérieure.
Auteur : ELLENA Daniel - CUNY Philippe
A droite support de la ventilation manuelle.
Auteur : ELLENA Daniel - CUNY Philippe
Vue sur Sospel
Auteur : ELLENA-CUNY
Vue sur la colline du St.Roch et L'Agaisen
Auteur : ELLENA-CUNY
Environnement
Cuve orientée sur la route montant au col St. Jean
Auteur : ELLENA Daniel - CUNY Philippe
