183 - PA KEMBS Sud 2

( Blockhaus pour arme infanterie )









Secteur Fortifié
SFMU - SF Mulhouse

Sous Secteur
Schlierbach

Quartier

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
Commune
KEMBS (68680)

Lieu-dit / Parcelle

Coordonnées
47.680520 - 7.499246

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan sommaire





Plan sommaire de cette construction


Notes et informations



CONSTRUCTION, Description

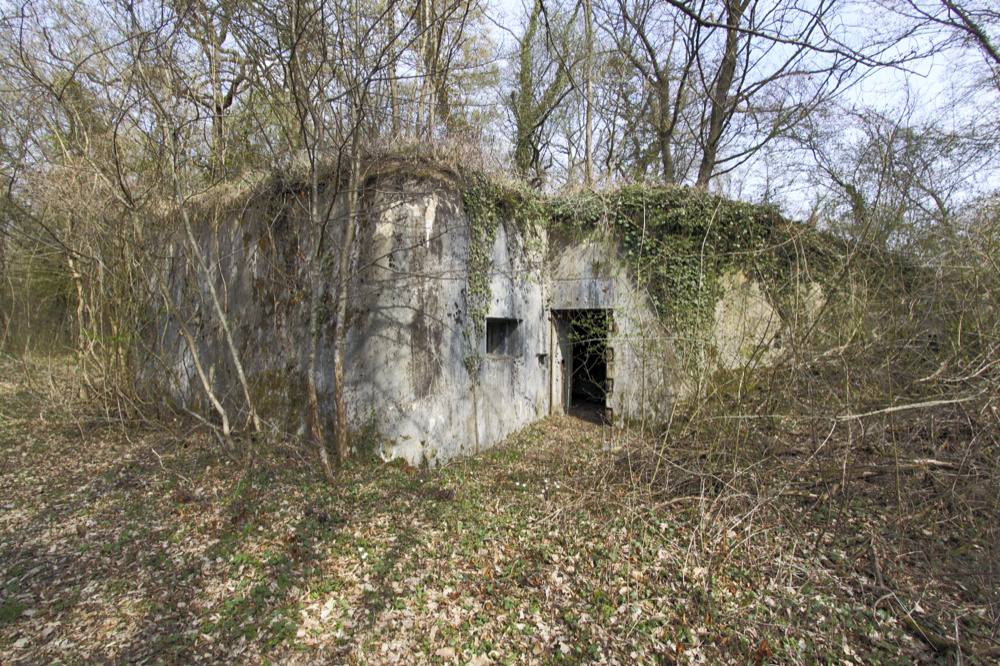

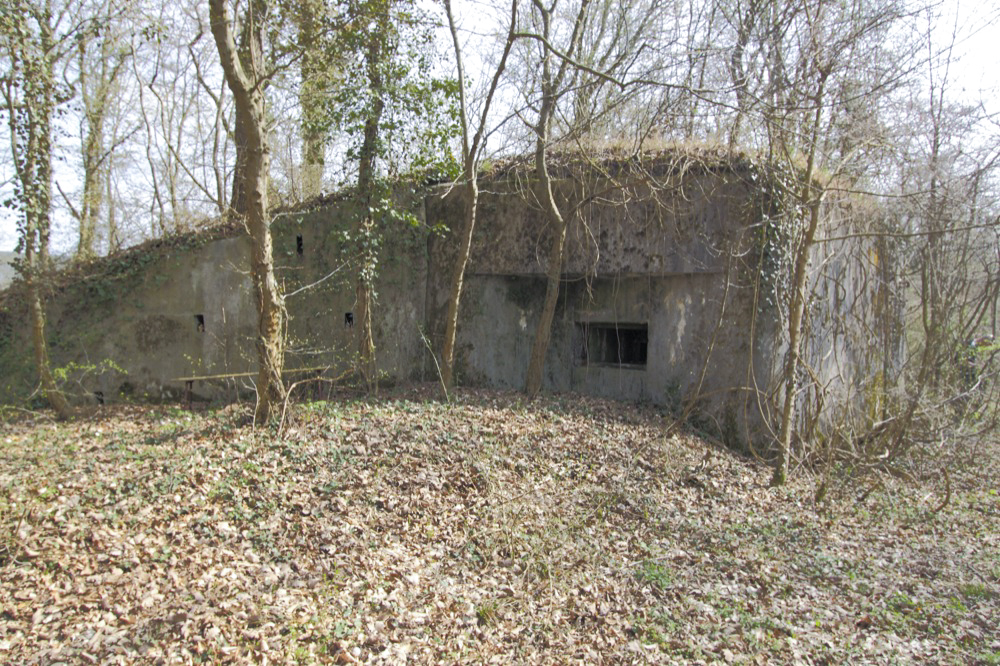

Blockhaus pour une mitrailleuse flanquant la lisière vers le nord. Un créneau pour FM protégeait le flanc sud du blockhaus.

Les blockhaus pour mitrailleuse des environs de Kembs sont de la famille des blockhaus de flanquement, mais agissent parfois en frontal.

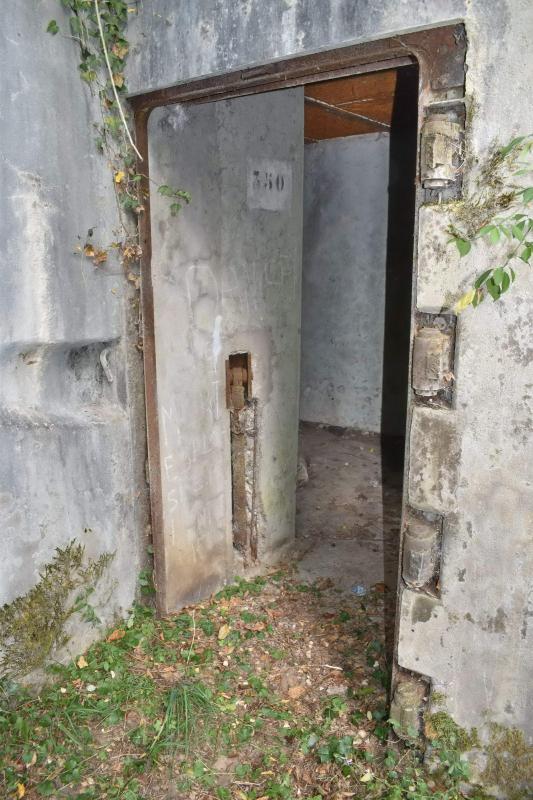

Leurs portes sont ou étaient verrouillées par des portes blindées identiques aux casemates CORF mais aux coins arrondis. On peut trouver des portes identiques sur les blockhaus de digue de la Sarre.

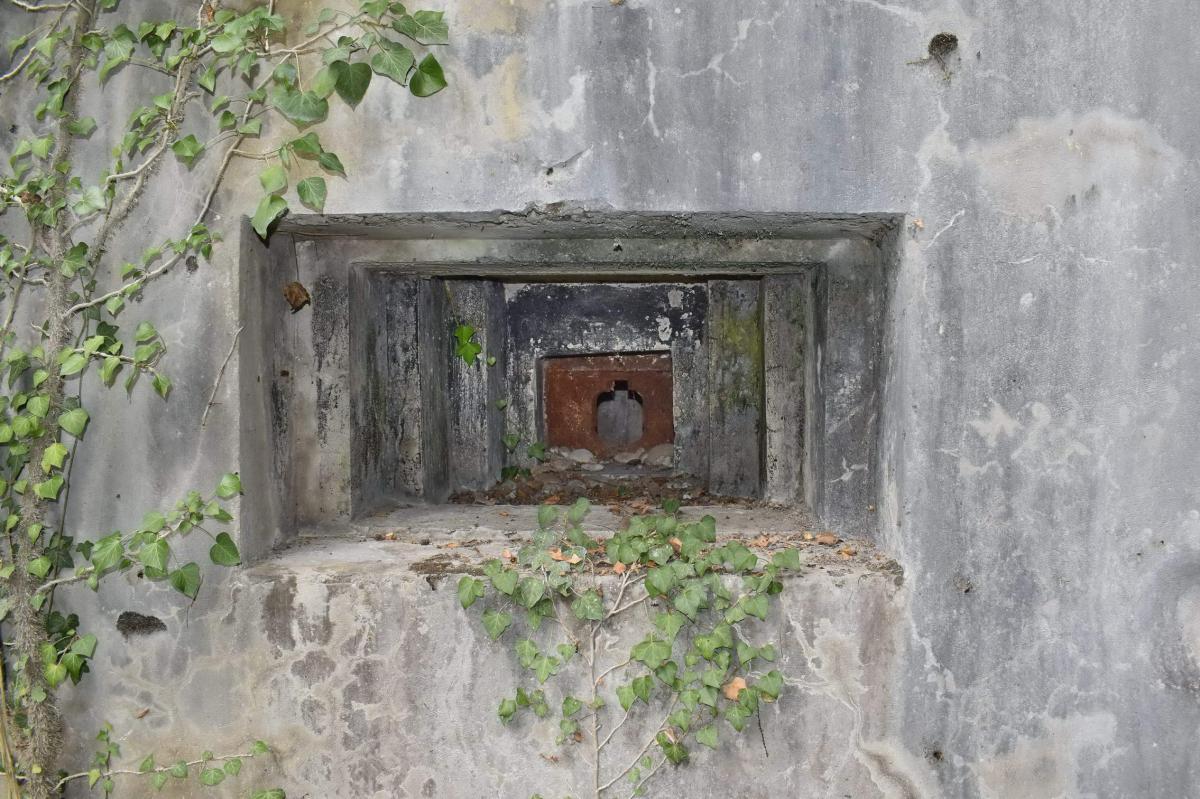

Leurs armement sont protégés par des trémies de type A pour les FM, C2R pour les mitrailleuses.

Leurs intérieurs ne comportent plus ou n’on jamais comporté d’'équipements.

Le blockhaus est situé sur l’ancien tracé de la ligne de chemin de fer Bantzenheim-Richardshaeuser-Bartenheim (environ à 47°62661-007°50233) où elle reliait la ligne Mulhouse St Louis. Cette ligne de chemin de fer ouverte par l’armée allemande en 1917, a été fermée à la fin du premier conflit mondial et n’a jamais été ouvert au trafic voyageur.
Le blockhaus comprend une chambre de tir double, séparée par un mur :

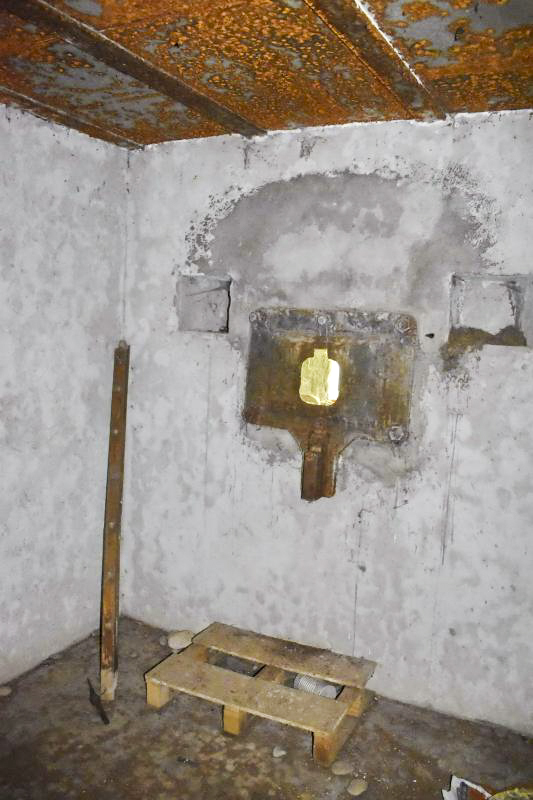

Les deux créneaux sont équipés d’une trémie pour mitrailleuse avec un axe de tir l’une vers le nord la seconde vers le sud.
La défense rapprochée ne se fait que par la porte.
Une grande chambre de repos est située coté « Est ». Elle comprenait un central TM 32 sur la gauche au-dessus d’une fosse (comblée), et sur la mur nord un éventuel emplacement de téléphone étanche (goujons en place).
La chambre de tir est équipée, côté ouest, d’une goulotte lance grenades.


CONSTRUCTION, Environnement

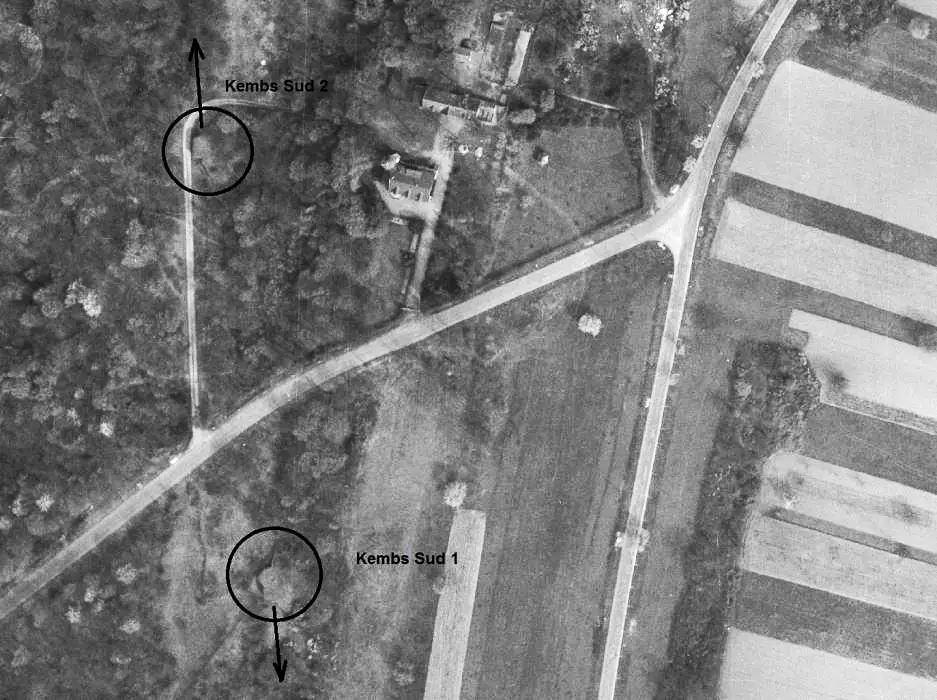

Point d'appui situé à la lisière de la forêt de la Hardt, à la hauteur de Kembs, au niveau de la Route de Kembs Sierentz et d'une voie ferrée abandonnée.


DENOMINATION, Dénominations alternatives

Dénomination 183 selon carte réseau téléphonique SFMU
Source(s) :
SHD 33 N 129


EQUIPEMENT, Transmissions

Le blockhaus était équipé d'un central téléphonique à 8 directions sous carter étanche et de deux boitiers de protection et de raccordement pour lignes de campagne.
Un répartiteur à 56 circuits assurait le brassage des lignes.

L'installation était peut être complètée par un téléphone étanche.
Source(s) :
Relevé D Froehly
SHD 33 N 129
