T491 - PA du CARREFOUR 248
( Cuve pour arme d'infanterie )
Secteur Fortifié
SFMU - SF Mulhouse
Maître d'ouvrage
MIL - Commandement
Année
Coordonnées
47.690220 - 7.475710
Validité information
Verifié
Niveau de réalisation en 1940
Construit

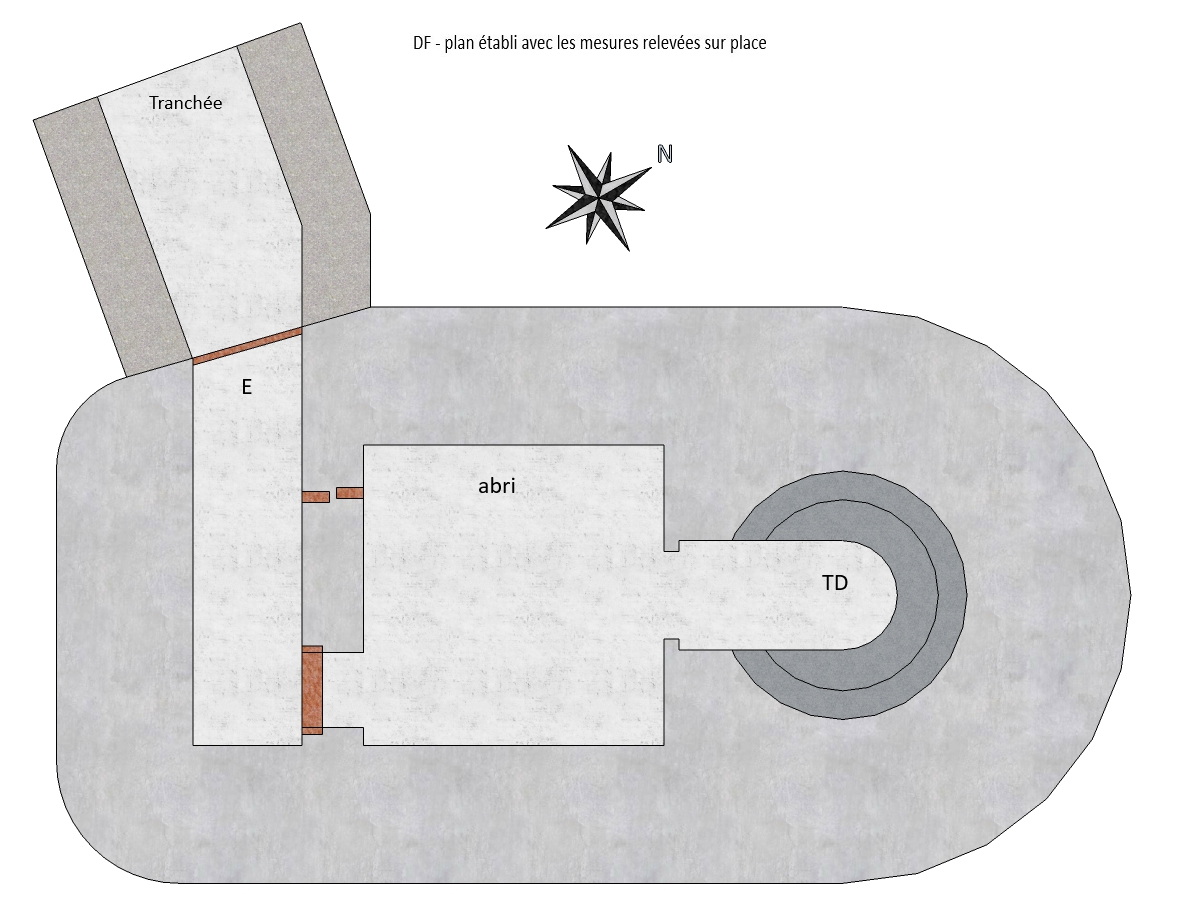

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
Une mitrailleuse Hotchkiss 8 mm mle 1914.
CONSTRUCTION, Description
Cuve pour tourelle démontable STG mle 1935 ou 1937.
Le blockhaus est constitué d’un abri à pièce unique communiquant directement avec l'encuvement de la TD. Les murs de l'abri ont une épaisseur de 0,50 m, ceux autour de la TD ont 1,20 m d'épaisseur.
L'accès se fait depuis une tranchée de 5 m de long donnant sur l'entrée qui est protégée par une extension bétonnée à ciel ouvert de 2 m de long. La présence de charnières laisse supposer qu'une porte ou une grille se trouvait à l'entrée. Un couloir en L de 3 m de long permet d'accéder sur la gauche à la pièce unique servant d’abri. Ce dernier à une surface de 2,20 x 2,25 pour une hauteur de 1,85 m et comportait une porte métallique l'isolant du couloir d'accès. Sur le coté opposée se trouve l'encuvement de la TD qui est également accessible en surface par une trappe de 0,5 x 0,9 m.
Source(s) :
Constations et relevés fait sur place
CONSTRUCTION, Mission, ou Fonction de l'objet
La TD qui dispose d'un champ de tir à 360° pouvait à la fois couvrir la route forestière Kembs-Schlierbach, l'allée centrale, le carrefour 248 et participer à la défense rapprochée des autres blockhaus du PA.
Source(s) :
Constations et relevés fait sur place
DENOMINATION, Dénominations alternatives
Dénommée T491 sur une carte renseignée de 1940.
Source(s) :
NARA
ETAT ACTUEL , Etat - utilisation actuelle
Le blockhaus est incomplet mais en bon état général.
Source(s) :
Constations faites sur place
2025 - Le site a fait l'objet d'une mise en valeur organisée sous l’égide de l’association wikimaginot.
Les blockhaus ont été sécurisés et un panneau interactif a été installé sur place pour expliquer le site et renvoyer sur les pages correspondantes du site wikimaginot.eu
Page n° 13575 mise à jour le 10/02/2026 -
© wikimaginot.eu 2025 / 2026
Photos actuelles
Vue d'ensemble du blockhaus T491
Auteur : Gregory Fuchs

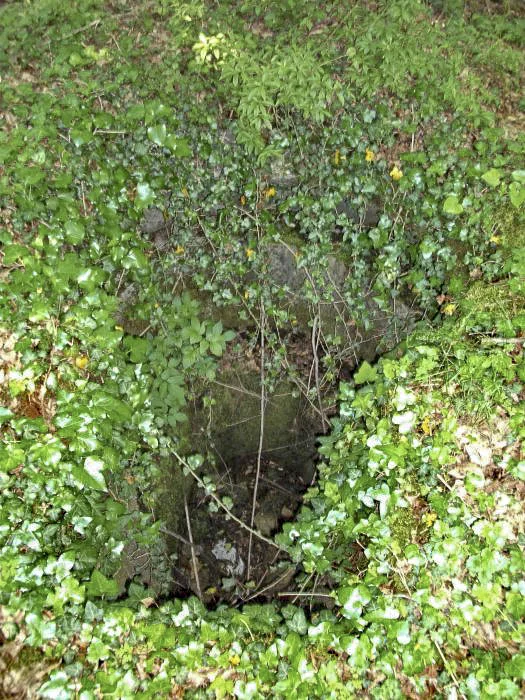

La cuve pour TD envahie par la végétation
Auteur : D. Froehly
Le blockhaus T491 nettoyé
Auteur : Ludovic Knapp
La cuve pour TD nettoyée avec l'encadrement de la trappe d'accès
Auteur : Gregory Fuchs
La cuve pour TD sécurisée
Auteur : Ludovic Knapp

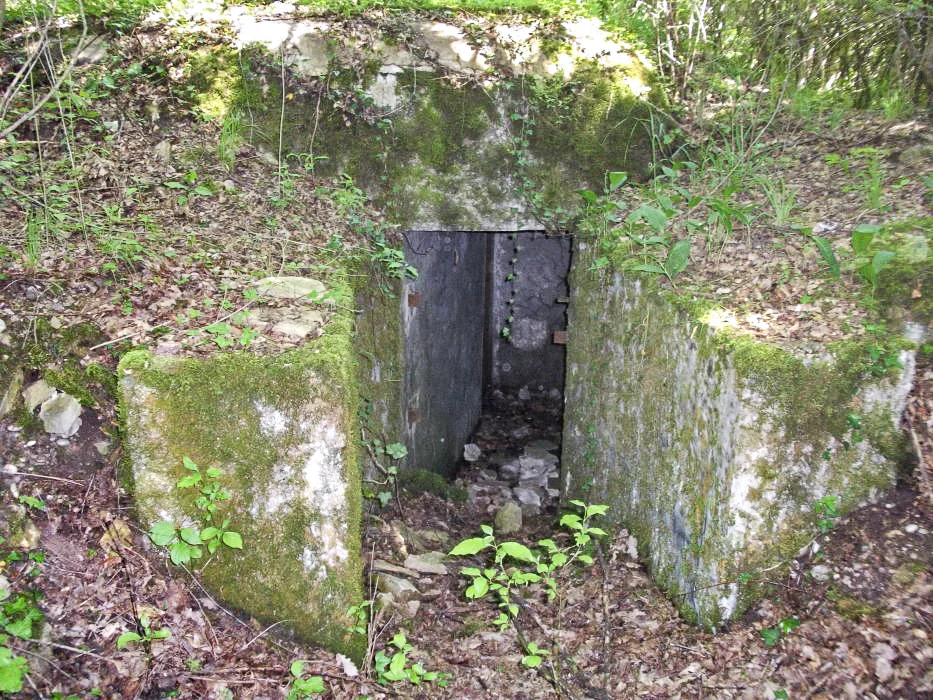

L'entrée du blockhaus T491
Auteur : Ludovic Knapp
L'entrée protégée par une petite extension à ciel ouvert
Auteur : D. Froehly
Emplacement d'une porte ou grille dans le couloir d'accès
Auteur : Ludovic Knapp
Encadrement d'une porte métallique à l'entrée de l'abri
Auteur : Ludovic Knapp
L'abri vu vers le couloir d'accès
Auteur : Ludovic Knapp
L'abri vu vers la TD
Auteur : Gregory Fuchs
La cuve pour TD sécurisée
Auteur : Ludovic Knapp
Panneau du blockhaus T941
Auteur : Gregory Fuchs
Panneau du point d'appui du carrefour 248
Panneau mis en place par wikimaginot dans le cadre de sa politique de valorisation du patrimoine
Auteur : Gregory Fuchs
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
T491-PA-CARREFOUR-248_dessin 3D
plan 3D de la cuve TD
Auteur :
Daniel Froehly
Date : 07/10/2023
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #121857 disponible en ligne (270.13 Ko)
T491-PA-CARREFOUR-248_dessin 3D
plan 3D de la cuve TD
Auteur :
Daniel Froehly
Date : 07/10/2023
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #121858 disponible en ligne (204.97 Ko)
T491-PA-CARREFOUR-248_dessin 3D
plan 3D de la cuve TD
Auteur :
Daniel Froehly
Date : 07/10/2023
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #121859 disponible en ligne (161.78 Ko)
T491-PA-CARREFOUR-248_dessin 3D
plan 3D de la cuve TD
Auteur :
Daniel Froehly
Date : 07/10/2023
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #121860 disponible en ligne (147.62 Ko)
