PA du CARREFOUR 248-1
( Blockhaus pour canon )
L'ouvrage est ouvert au public
Secteur Fortifié
SFMU - SF Mulhouse
Maître d'ouvrage
MIL - Commandement
Année
Commune
GEISPITZEN (68510)
Coordonnées
47.690486 - 7.474657
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
ARMEMENT, Infanterie
- Un canon anti-char de 25 mm SA mle 1934 ou 1937.
- Un FM 24/29.
- Une goulotte à grenade.
CONSTRUCTION, Description
Le blockhaus a une surface de 9 x 6 m. Les murs ont une épaisseur d' 1 m. La dalle a une épaisseur de 1,3 m.
Il comprend une entrée pour le personnel au nord-est, une entrée pour le matériel et une issue de secours au nord-ouest. Les deux entrées communiquent par un couloir de 0,6 m de large. On y trouve, à main gauche depuis l’entrée des hommes, une niche servant probablement de réserve à munitions. La présence de conduites de ventilation donnant dans cette niche laisse supposer qu'un ventilateur devait y être prévu.
L’entrée du matériel donne directement dans une pièce au bout de laquelle se trouve la chambre de tir. Cette dernière est surélevée de 1 m par rapport au niveau du sol et ne comporte aucune rampe ni escalier d'accès.
Le créneau antichar comprend sur sa droite une réservation pour périscope dans la dalle de toiture.
Sur le mur de gauche on retrouve le créneau pour FM, dont la trémie n'a pas été posée et une goulotte à grenade. Un peu plus loin sur ce même mur se trouve une réservation, sans doute pour la ventilation.
CONSTRUCTION, Mission, ou Fonction de l'objet
Le créneau antichar, orienté au sud-est, couvre l'allée centrale.
Le créneau FM, orienté au nord-est, flanque le blockhaus 248-4.
CONSTRUCTION, Environnement
Directement sur la droite du blockhaus se trouve une petite construction indéterminée avec une trappe d'accès. Il pourrait s'agir d'un abri protégeant un puits pour l'alimentation en potable du PA mais cette hypothèse reste à vérifier.
EQUIPEMENT, Mobilier et second œuvre
Le blockhaus est brut de décoffrage. Aucun équipement n'a été posé (porte, ventilation, trémie FM).
ETAT ACTUEL , Etat - utilisation actuelle
Le blockhaus est incomplet mais en bon état général.
2025 - Le site a fait l'objet d'une mise en valeur organisée sous l’égide de l’association wikimaginot.
Les blockhaus ont été sécurisés et un panneau interactif a été installé sur place pour expliquer le site et renvoyer sur les pages correspondantes du site wikimaginot.eu
Contact et infos touristiques :
Informations pour la visite
Le point d'appui a fait l'objet d'une mise en valeur avec la pose d'un panneau interactif expliquant le contexte et resituant les différents blockhaus aux alentours.
Un excellent moyen de comprendre l'organisation de la défense du secteur fortifié de Mulhouse et tout particulièrement le barrage constitué par la forêt de la Hardt et ses points d'appui. Une occasion d'apprendre sur site quels étaient les unités et les hommes qui tenaient la position ainsi que les moyens dont ils disposaient.
Le site est librement accessible a pied comme en vélo.
Informations touristiques mises à jour le 10/02/2026
Source(s) :
wikimaginot
Fils de discussion
Page n° 13576 mise à jour le 10/02/2026 -
© wikimaginot.eu 2026
Photos actuelles
Façade frontale nettoyée
Auteur : Gregory Fuchs

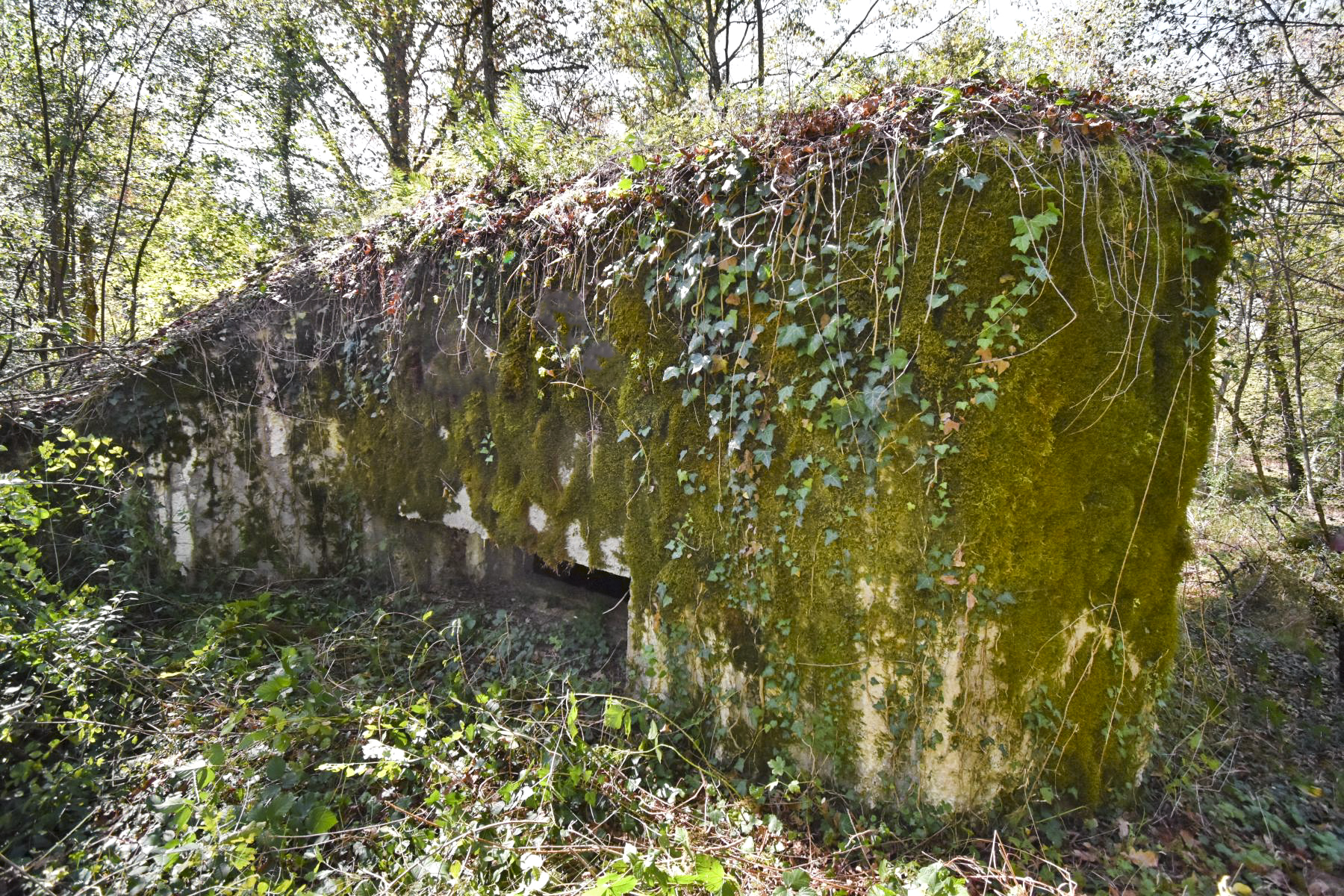

Façade frontale
Auteur : D.Froehly
Créneau antichar et orillon de protection
Auteur : Ludovic Knapp

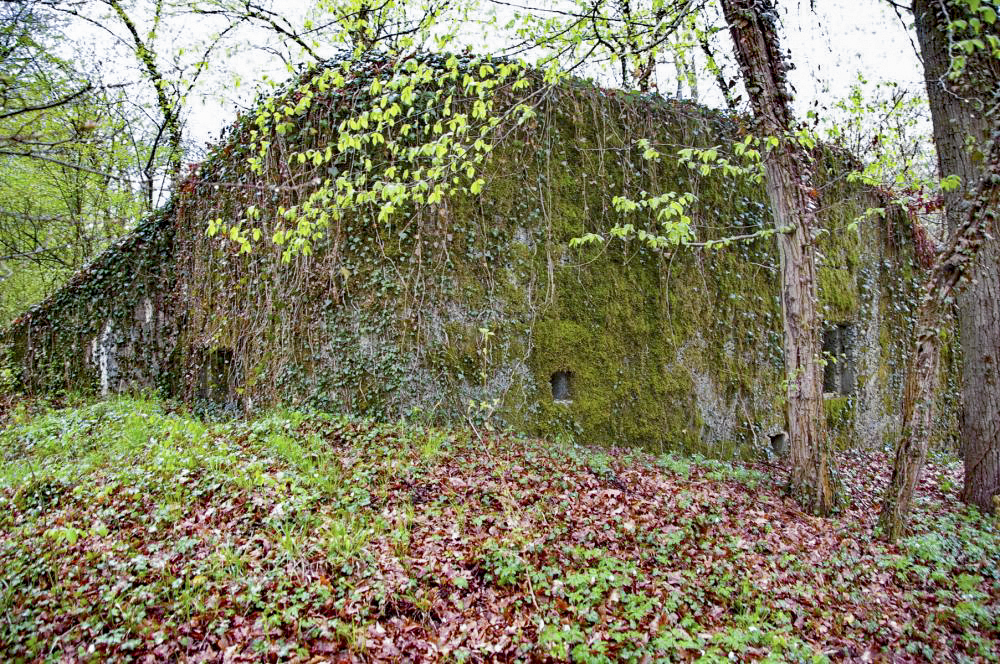

Façade nord-est
Auteur : D.Froehly

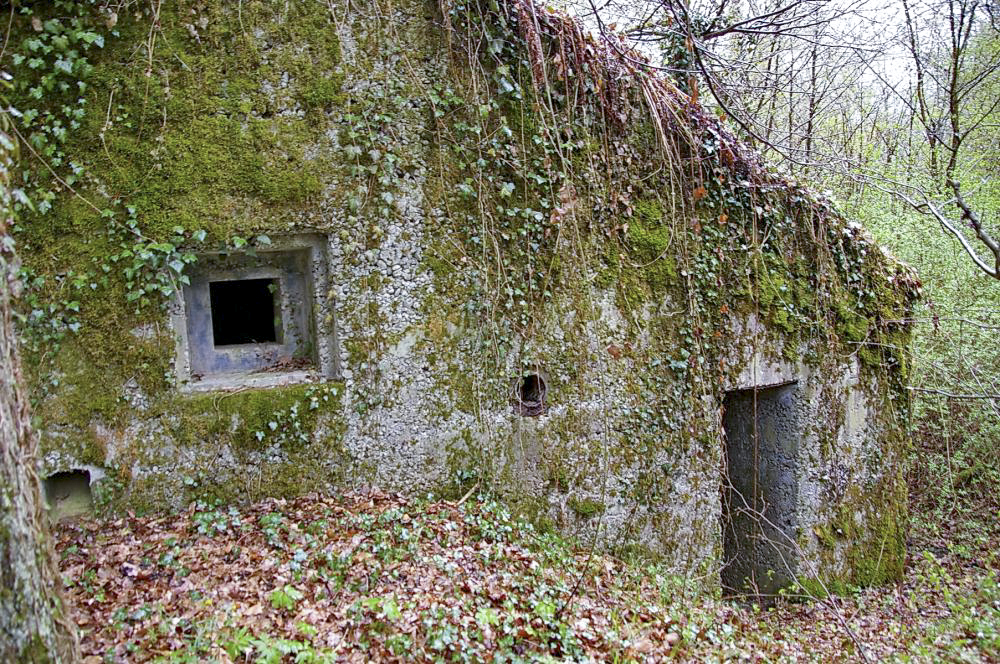

Créneau FM et entrée du personnel
Auteur : D.Froehly
Créneau FM et entrée du personnel
Auteur : Daniel Froehly
Entrée du matériel
Auteur : Gregory Fuchs
Entrée du matériel avec l'issue de secours sur la gauche
Auteur : Ludovic Knapp
Entrée du matériel
Auteur : Daniel Froehly

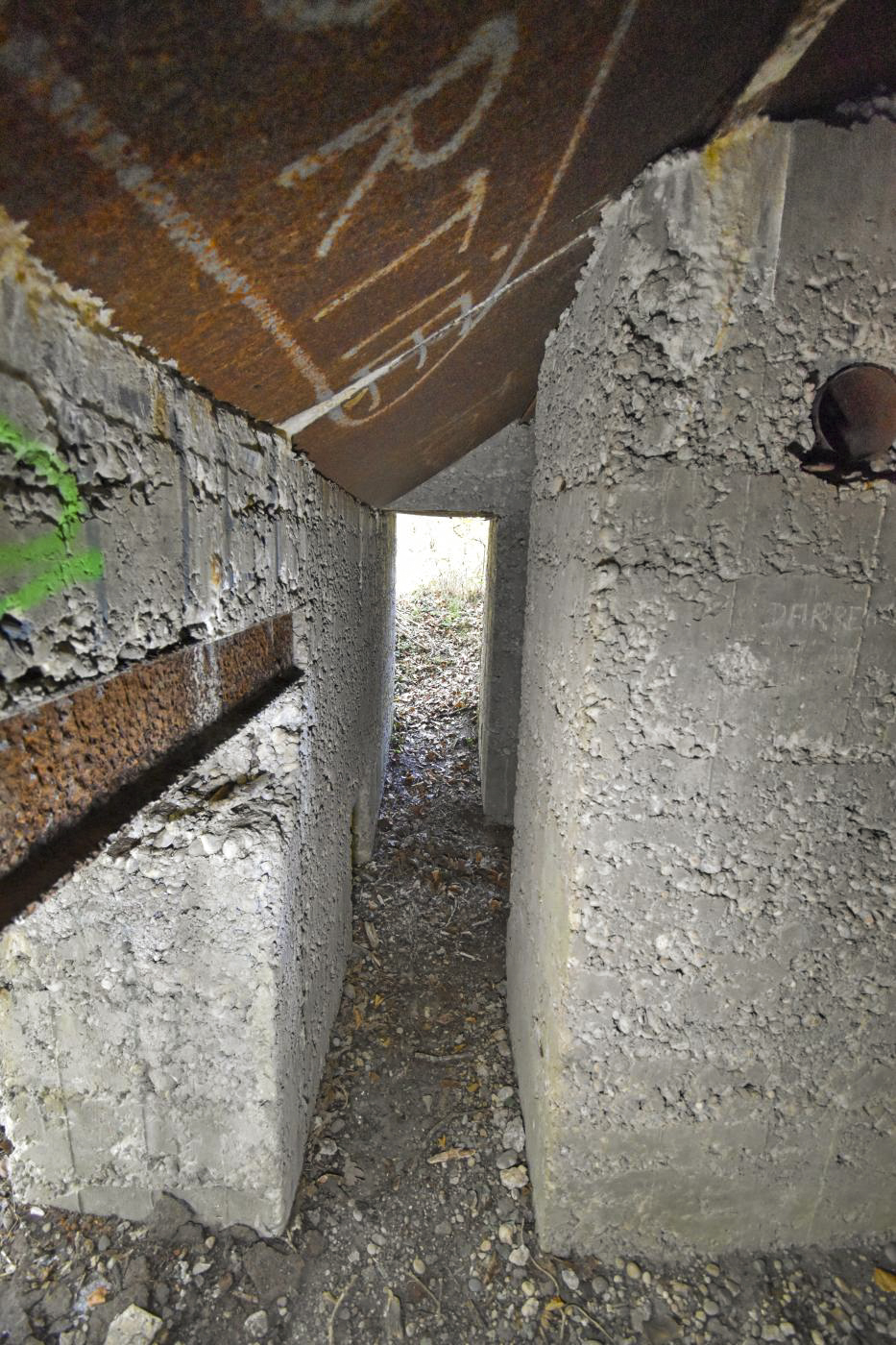

Couloir entre l'entrée du personnel et l'entrée du matériel
Auteur : Daniel Froehly
Niche pour les munitions de réserve et conduit de ventilation
Auteur : Daniel Froehly
Issue de secours
Auteur : Daniel Froehly

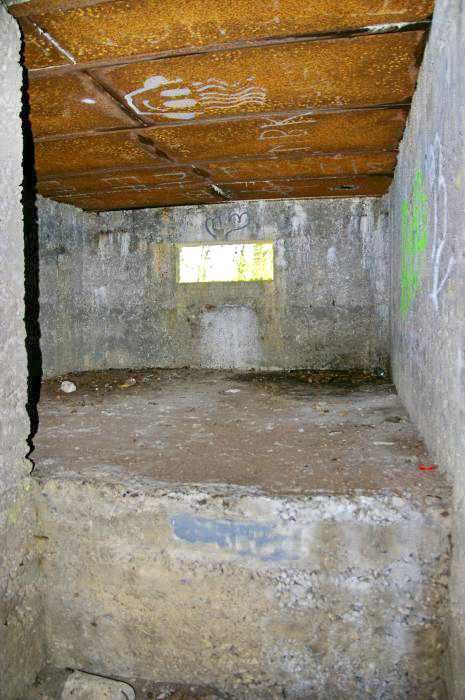

Accès à la chambre de tir surélevée depuis l'entrée du matériel
