46/1 - LIMBOURG Sud

( Casemate d'infanterie - Double )









Secteur Fortifié
SFCO - SF Colmar

Sous Secteur
Elsenheim

Quartier
Marckolsheim

Maître d'ouvrage
MIL - CORF

Constructeur
Entreprises civiles

Année
Commune
MARCKOLSHEIM (67390)

Lieu-dit / Parcelle

Coordonnées
48.144990 - 7.598730

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
En ruine





Plan sommaire








Notes et informations



ARMEMENT, Infanterie

- 2 embrasures pour jumelage de mitrailleuses Reibel MAC 31
- 2 embrasures pour jumelages de mitrailleuses Hotchkiss 13,2 mm interchangeable avec un jumelage de mitrailleuses Reibel MAC 31
- 3 Fusils mitrailleurs 24/29
- 1 cloche GFM (FM 24/29 et mortier de 50mm)


- 160 000 munitions calibre 7.5 mm pour mitrailleuses Reibel MAC 31
- 11 000 munitions pour FM 24/29
- 2528 munitions pour mitrailleuse Hotchkiss 13.2 mm
Source(s) :
document non daté intitulé "consignes de défense du CR du Limbourg"
Archives NARA T84 roll 483



CONSTRUCTION, Description

La casemate 46/01 de Limbourg Sud estune casemate d'infanterie de type M2F.

D’une longueur de 15,70 m et d’une largeur de 9,80 m, l’ouvrage présente des murs d’une épaisseur de 1,50 m et une dalle de protection de 1,25 m. De type M2F, la casemate est conçue pour accueillir un effectif de douze hommes de troupe.
Source(s) :
SHD 2V258 Gal BELHAGUE Notice et Croquis des casemates de Berge du Rhin 11 octobre 1929



CONSTRUCTION, Plan type

Casemate de type M2F.


EQUIPEMENT, Transmissions

La casemate disposait d’une liaison téléphonique via une ligne enterré à 7 circuits relié à l’abri Limbourg Pont 46 a/1
Source(s) :
SHD 9NN 4421 Cna CHAUFFARD Travaux téléphonique de la Chefferie de Mulhouse 07 octobre 1937



EQUIPEMENT, Ventilation

La casemate dispose d’une protection contre les gaz par surpression, assurée par un ventilateur T
Source(s) :
SHD 6V 1110 Cba ZANOTTI Etat d’avancement trimestriel du 01/0/11934



EFFECTIF, Commandement et/ou unité

Le point de résistance Pont de Limbourg est occupé par les hommes de la 2° CEO du 42° RIF, placés sous le commandement du Lt GRUNENWALD, qui tient son PC à l’abri 46a/1 « Limbourg Pont ».

L'ouvrage est sous le commandement sergent BORIE.
Source(s) :
SHD 34 N 69 Rapport du Col FONLUPT 17 octobre 1945 1945



1 officier/adjudant-chef/adjudant échelon A
1 sous-officier échelon A
1 sous-officier échelon B1
2 caporaux-chefs/caporaux échelon A
2 caporaux-chefs/caporaux échelon B1
7 soldats échelon A
13 soldats échelon B1
Source(s) :
document non daté intitulé "consignes de défense du CR du Limbourg"
Archives NARA T84 roll 483



ETAT ACTUEL , Etat - utilisation actuelle

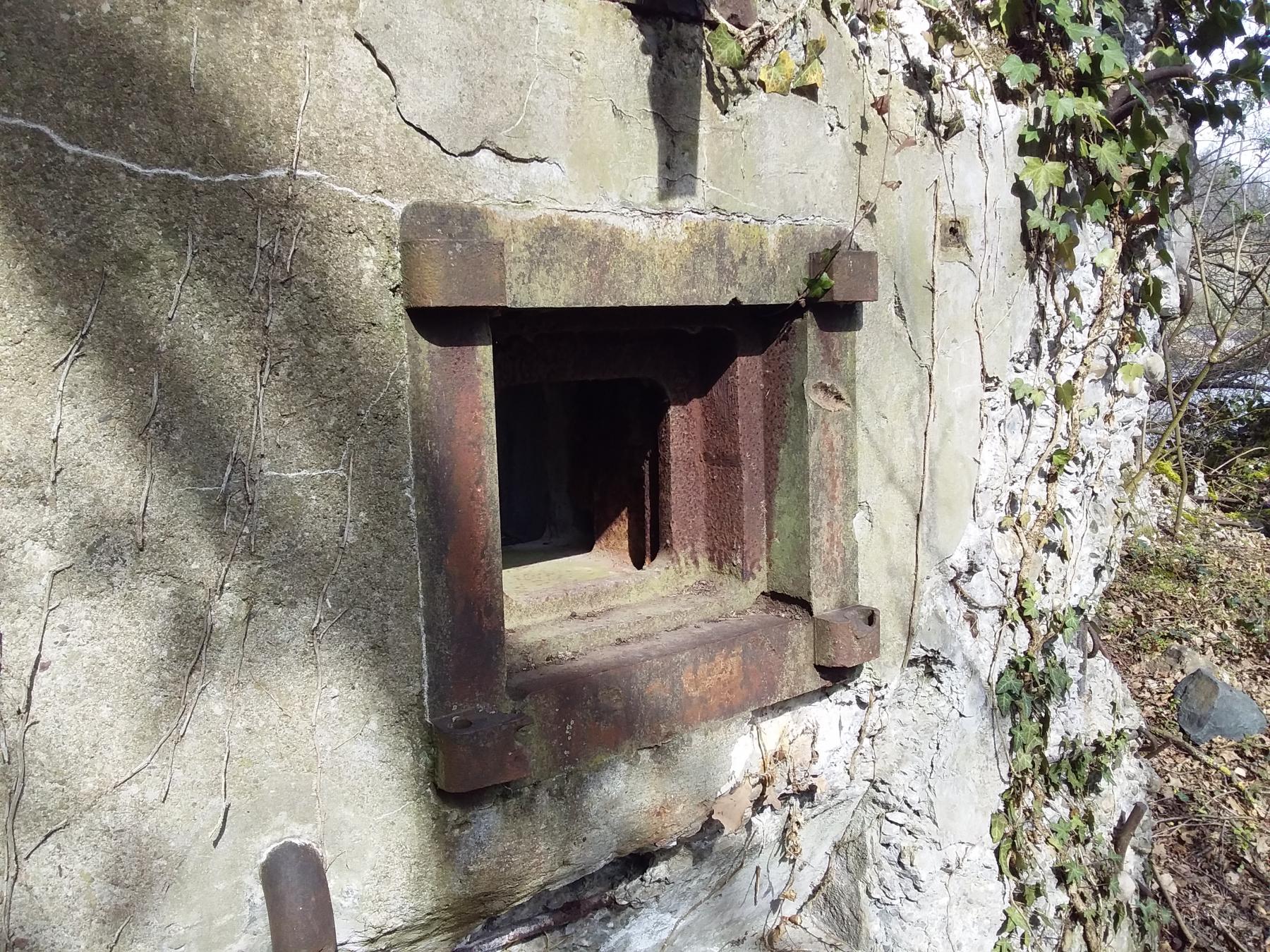

La casemate existe encore, fortement explosée. Restes de la façade nord et des 2 créneaux.


HISTORIQUE, Chronologie

Nuit du 8 au 9 avril 1940 :

Le secteur du Pont de Limbourg est occupé par les hommes de la 2° CEO du II/42° RIF, placés sous le commandement du Lt GRUNENWALD, qui tient son PC à l’abri 46a/1 « Limbourg Pont ».
Dans la nuit du 8 au 9 avril, les Allemands tentent un coup de main sur le bloc Garchery n°13 dépendant du point de résistance de Limbourg.

Les ouvrages 49/1 et G12 réalisent un barrage de feu devant le bloc G13 pour l’appuyer. Une section de fusiliers-voltigeurs du Lt SCHMUTZ de la CEFV du I/28° RIF, stationnée à Marckolsheim, et une section de la CEFV du II/28° RIF, stationnée à Mackenheim, sous les ordres du Slt JULIEN, interviennent en renfort. L’arrivée des sections des Slt JULIEN et SCHMUTZ entraîne le retrait des Allemands.

Durant le barrage de feu, la casemate 49/01 tire 2 444 cartouches de 7,5 mm, le bloc G12 120 cartouches de FM, et le bloc G13 utilise, outre ses FM, 8 grenades OF pour la défense rapprochée.

Cette action permet également aux Français de tester leurs fusées éclairantes et leurs moyens de communication, dont deux sur huit présentent des dysfonctionnements.

15 juin 1940 :
Dans la nuit du 14 au 15 juin, le Lt GRUNENWALD fait part par téléphone au PC du II/42° RIF d’un trafic intense sur les berges allemandes, avec des bruits de déchargement de caisses de marchandises. Ces informations sont relayées par les blocs G11 et G12, et le capitaine CLAVEL transmet les renseignements au PC du II/42° RIF. Le colonel FONLUPOT place alors son régiment en état d’alerte à 23 h.
G10 : le Sgt BRIDAN et le Cpl WEILER sont tués dans le blockhaus, qui est déchaussé de ses fondations. Les soldats METZGER, OTT et SCHAERLINGER sont également tués par le bombardement allemand.

G11 : le Sgc GUILLEMIN signale que son mitrailleur FAIUVRE est grièvement blessé et que son armement est hors service.

G13 : le Sgt BOLLET est tué à la tête de ses hommes.

G14 : blessé, le Sgc BROMBACK parvient à évacuer avec ses hommes ; le blockhaus présente des ouvertures de plus de vingt centimètres.

G12 : le Sgc BRANNBARTH parvient à évacuer le blockhaus et installe ses hommes dans les postes aménagés sur les berges.

Au PC du Lt GRUNENWALD, ne disposant que d’une cloche d’observation, les communications avec les casemates 46/1 et 49/1 sont coupées, mais le poste semble épargné par l’artillerie allemande. Ce n’est qu’à 9 h 30 que sa cloche est percée.

Les Allemands de l’IR 360, sous le commandement de l’Oberst KLOCKENBRING, débutent le franchissement du Rhin vers 9 h 10-9 h 15. La casemate 49/01 de Limbourg nord est hors de service : sa chambre de tir nord est percée et une brèche d’un mètre cinquante apparaît sous sa dalle. Les munitions explosent et provoquent un incendie partiel de l’ouvrage. L’équipage compte trois tués : le sergent PIN, le caporal BONJOUR et le soldat BURNOT.

La casemate 49/01 est également hors de combat. Une brèche a été réalisée sous sa cloche et les chambres de tir sud sont « bouleversées ». Son équipage rejoint l’abri du Lt GRUNENWALD. Ce dernier demande l’appui de l’artillerie au Cba COULOMB, mais l’artillerie du I/42° RIF, peu importante et déjà saturée de sollicitations, ne peut intervenir faute d’effectifs.

À une heure inconnue, le point de résistance de Limbourg et ses derniers défenseurs sont submergés par l’IR 360. Le corps du Lt GRUNENWALD est retrouvé sur la berge, et l’abri 46a/1 semble avoir été incendié, sa cloche percée.
Source(s) :
SHD 34 N 69 Rapport du Col FONLUPT 17 octobre 1945 1945
Offensive sur le Rhin, Roger BRUGE, FAYARD 1977



HISTORIQUE, Construction

Attribution du lot de construction le 9 octobre 1929. Gros œuvre terminé le 1er aout 1930, y compris les enduits extérieurs et l’aménagement des abords.

Source : Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n°10, Histoire et Collection 2006, p.13


Selon l’état d’avancement des travaux défensifs du Rhin d’octobre 1931, les travaux sont indiqués comme commencés. La casemate est signalée comme achevée en 1934 dans les états d’avancement de la chefferie du Génie de Mulhouse.

Les cuirassements, les aménagements intérieurs, les réseaux ainsi que l’installation de la ventilation et de l’éclairage sont terminés. L’ouvrage est alors achevé à 96 %. Il reste toutefois à poser les réseaux basse tension de l’ouvrage, travaux confiés par marché à la société Darras et Jouanin de Paris.
Source(s) :
SHD 6V 1110 Cba ZANOTTI Etat d’avancement trimestriel du 01/0/11934



SOURCES, Bibliographie ou documents de réference

- Offensive sur le Rhin, Roger BRUGE, Fayard 1977
- Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n° 10, Histoire et Collection 2006, p.13, p.47
- Hommes et ouvrages de la ligne Maginot, par Jean-Yves Mary et Alain HOHNADEL, Histoire et Collection, Paris, 2003, Tome 3 p. 146.
- La ligne Maginot en Alsace, 200 kilomètres de béton et d'acier, par Jean-Bernard WAHL, Editions du Rhin, 1987, p.268.
