Secteur Fortifié
SFCO - SF Colmar
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Commune
MARCKOLSHEIM (67390)
Coordonnées
48.154023 - 7.597671
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
ARMEMENT, Infanterie
2 embrasures pour jumelage de mitrailleuses Reibel MAC 31
2 embrasures pour jumelage de mitrailleuse Hotchkiss de 13.2 mm interchangeable avec un jumelage de mitrailleuses Reibel MAC 31
1 cloche GFM (Mortier de 50 mm - FM 24/29)
3 fusils mitrailleurs 24/29
160 000 munitions de 7.5 mm pour mitrailleuse Reibel MAC 31
11 000 munitions pour FM 24/29
2528 munitions pour mitrailleuse Hotchkiss de 13.2 mm
Source(s) :
document non daté intitulé "consignes de défense du CR du Limbourg"
Archives NARA T84 roll 483
CONSTRUCTION, Description
Casemate double pour mitrailleuses dont le plan, issu du projet du général BOICHUT, fut validé en octobre 1929. D’une longueur de 14,15 m et d’une largeur de 10,30 m, la casemate présente des murs de 1,50 m d’épaisseur ainsi qu’une dalle de protection de 1,25 m. De type M2P, elle est conçue pour accueillir un effectif de dix hommes de troupe et deux sous-officiers
Source(s) :
SHD 2V258 Gal BELHAGUE Notice et Croquis des casemates de Berge du Rhin 11 octobre 1929
CONSTRUCTION, Plan type
EQUIPEMENT, Transmissions
La casemate disposait d’une liaison téléphonique via une ligne enterré à 7 circuits relié au PC du 42°RIF à Elsenheim
Source(s) :
SHD 9NN 4421 Cna CHAUFFARD Travaux téléphonique de la Chefferie de Mulhouse 07 octobre 1937
EQUIPEMENT, Ventilation
La casemate dispose d’une protection contre les gaz par surpression, assurée par un ventilateur T
Source(s) :
SHD 6V 1110 Cba ZANOTTI Etat d’avancement trimestriel du 01/0/11934
EFFECTIF, Commandement et/ou unité
Le point de résistance du Pont de Limbourg est occupé par les hommes de la 2° CEO du II/42° RIF, placés sous le commandement du Lt GRUNENWALD, qui tient son PC à l’abri 46a/1 « Limbourg Pont ».
Equipage:
Sergent Gustave PIN,
Caporal Jean BONJOUR
Soldat Albin WITZ, BURNOT
Source(s) :
SHD 34 N 69 Rapport du Col FONLUPT 17 octobre 1945 1945
Effectif théorique :
1 officier/adjudant-chef/adjudant échelon A
1 sous-officier échelon A
1 sous-officier échelon B1
2 caporaux-chefs/caporaux échelon A
2 caporaux-chefs/caporaux échelon B1
8 soldats échelon A
6 soldats échelon B1
Source(s) :
document non daté intitulé "consignes de défense du CR du Limbourg"
Archives NARA T84 roll 483
GENERALITES, Localisation précise

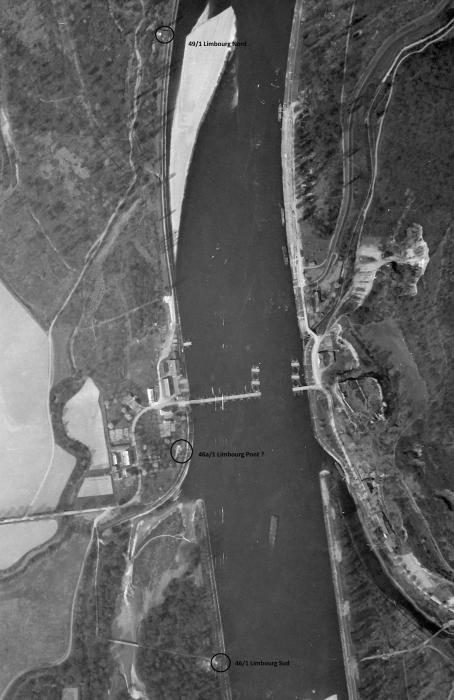

L'analyse des photos aériennes anciennes (1933) et superposition avec les cartes actuelles, avec croisement avec le cadastre, conduit à situer la casemate juste en aval du pont routier moderne traversant le Rhin.
HISTORIQUE, Chronologie
Nuit du 8 au 9 avril 1940 :
Le secteur du Pont de Limbourg est occupé par les hommes de la 2° CEO du II/42° RIF, placés sous le commandement du Lt GRUNENWALD, qui tient son PC à l’abri 46a/1 « Limbourg Pont ».
Dans la nuit du 8 au 9 avril, les Allemands tentent un coup de main sur le bloc Garchery n°13 dépendant du point de résistance de Limbourg.
Les ouvrages 49/1 et G12 réalisent un barrage de feu devant le bloc G13 pour l’appuyer. Une section de fusiliers-voltigeurs du Lt SCHMUTZ de la CEFV du I/28° RIF, stationnée à Marckolsheim, et une section de la CEFV du II/28° RIF, stationnée à Mackenheim, sous les ordres du Slt JULIEN, interviennent en renfort. L’arrivée des sections des Slt JULIEN et SCHMUTZ entraîne le retrait des Allemands.
Durant le barrage de feu, la casemate 49/01 tire 2 444 cartouches de 7,5 mm, le bloc G12 120 cartouches de FM, et le bloc G13 utilise, outre ses FM, 8 grenades OF pour la défense rapprochée.
Cette action permet également aux Français de tester leurs fusées éclairantes et leurs moyens de communication, dont deux sur huit présentent des dysfonctionnements.
15 juin 1940 :
Dans la nuit du 14 au 15 juin, le Lt GRUNENWALD fait part par téléphone au PC du II/42° RIF d’un trafic intense sur les berges allemandes, avec des bruits de déchargement de caisses de marchandises. Ces informations sont relayées par les blocs G11 et G12, et le capitaine CLAVEL transmet les renseignements au PC du II/42° RIF. Le colonel FONLUPOT place alors son régiment en état d’alerte à 23 h.
G10 : le Sgt BRIDAN et le Cpl WEILER sont tués dans le blockhaus, qui est déchaussé de ses fondations. Les soldats METZGER, OTT et SCHAERLINGER sont également tués par le bombardement allemand.
G11 : le Sgc GUILLEMIN signale que son mitrailleur FAIUVRE est grièvement blessé et que son armement est hors service.
G13 : le Sgt BOLLET est tué à la tête de ses hommes.
G14 : blessé, le Sgc BROMBACK parvient à évacuer avec ses hommes ; le blockhaus présente des ouvertures de plus de vingt centimètres.
G12 : le Sgc BRANNBARTH parvient à évacuer le blockhaus et installe ses hommes dans les postes aménagés sur les berges.
Au PC du Lt GRUNENWALD, ne disposant que d’une cloche d’observation, les communications avec les casemates 46/1 et 49/1 sont coupées, mais le poste semble épargné par l’artillerie allemande. Ce n’est qu’à 9 h 30 que sa cloche est percée.

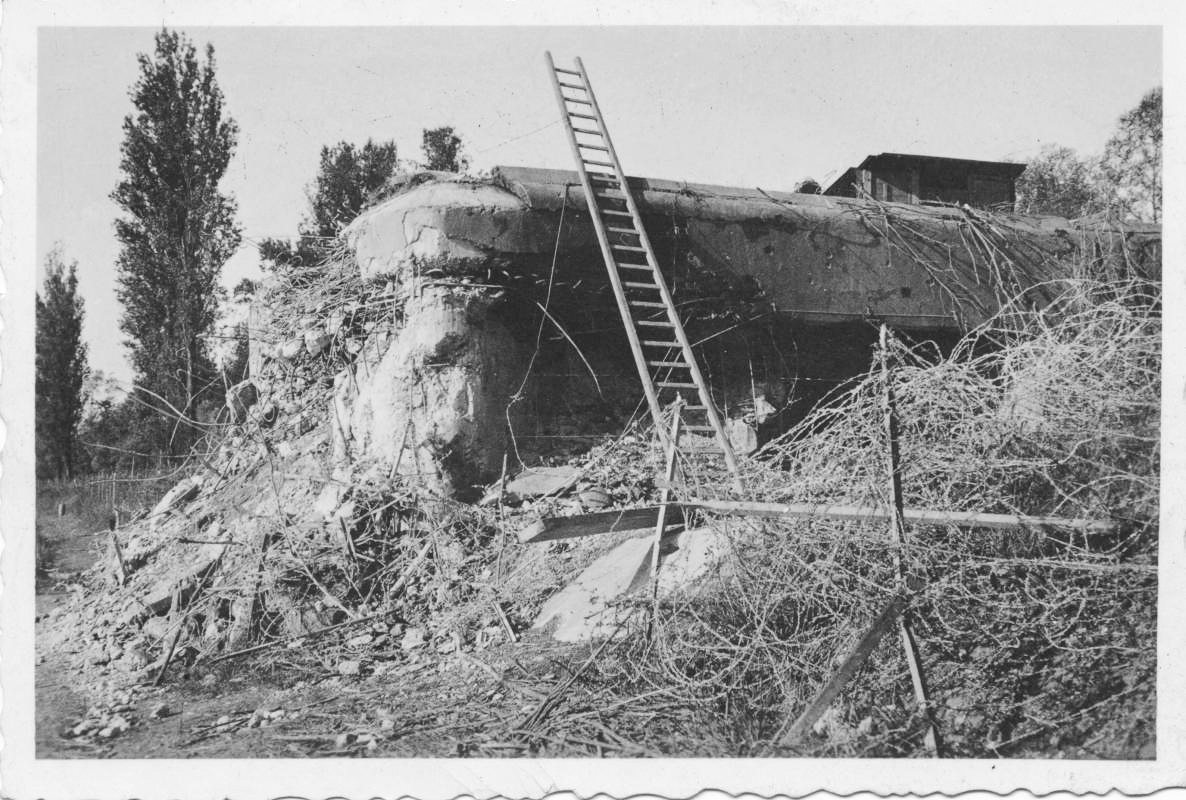

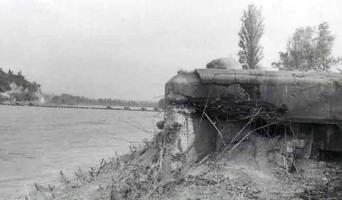

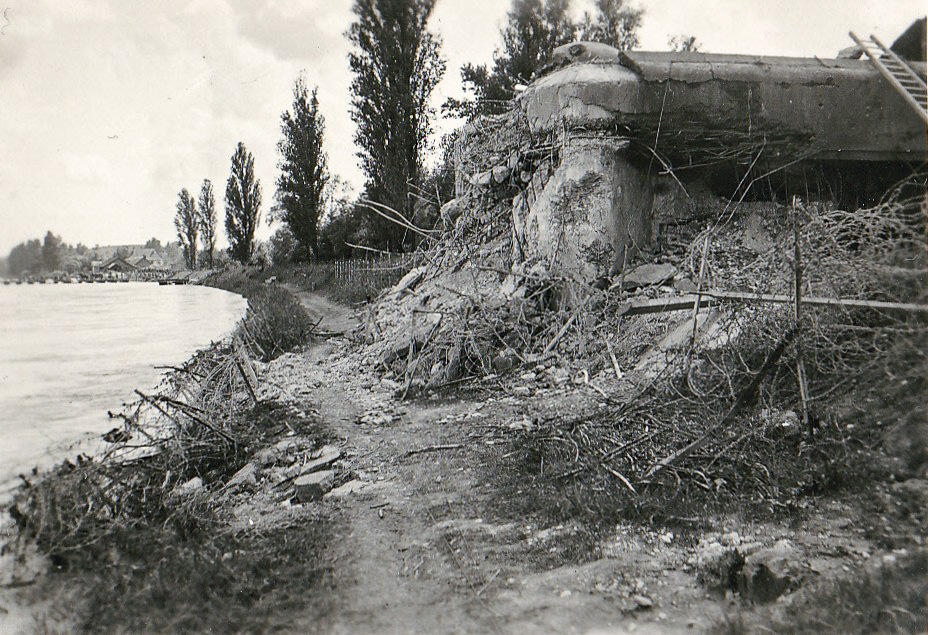

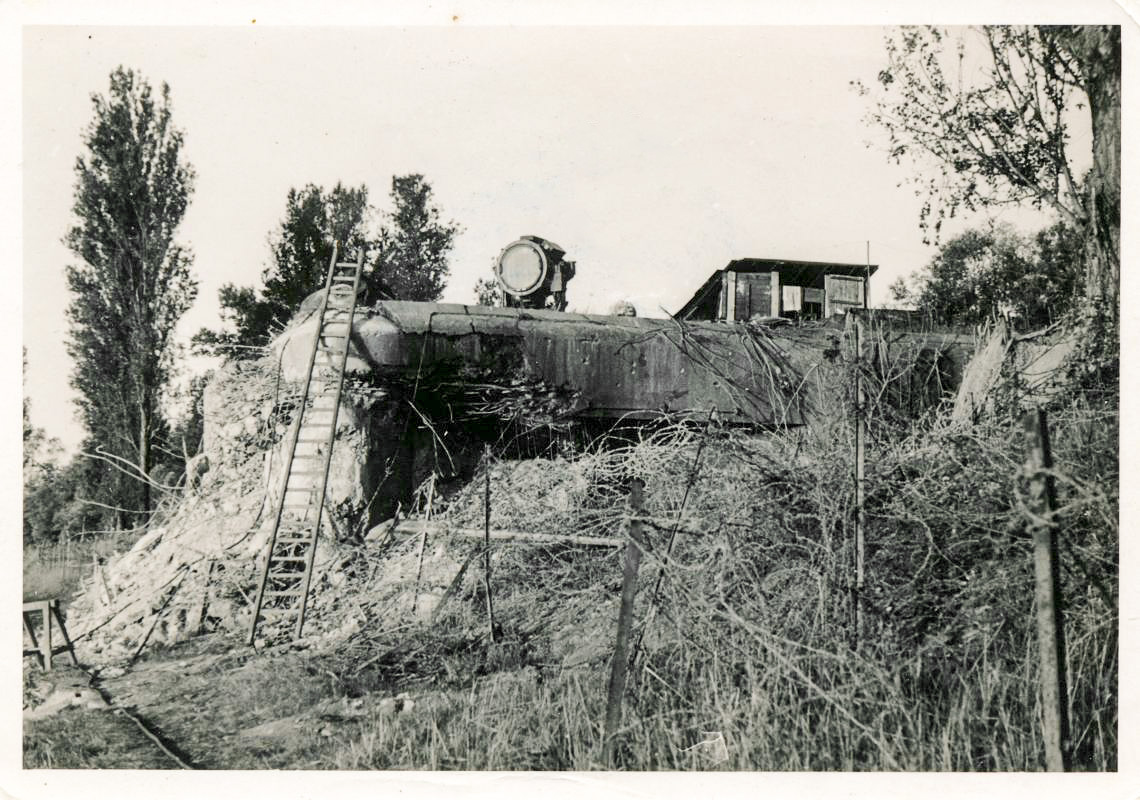

Les Allemands de l’IR 360, sous le commandement de l’Oberst KLOCKENBRING, débutent le franchissement du Rhin vers 9 h 10-9 h 15. La casemate 49/01 de Limbourg nord est hors de service : sa chambre de tir nord est percée et une brèche d’un mètre cinquante apparaît sous sa dalle. Les munitions explosent et provoquent un incendie partiel de l’ouvrage. L’équipage compte trois tués : le sergent PIN, le caporal BONJOUR et le soldat BURNOT.

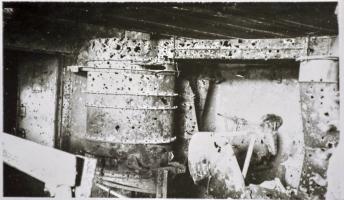

La casemate 49/01 est également hors de combat. Une brèche a été réalisée sous sa cloche et les chambres de tir sud sont « bouleversées ». Son équipage rejoint l’abri du Lt GRUNENWALD. Ce dernier demande l’appui de l’artillerie au Cba COULOMB, mais l’artillerie du I/42° RIF, peu importante et déjà saturée de sollicitations, ne peut intervenir faute d’effectifs.
À une heure inconnue, le point de résistance de Limbourg et ses derniers défenseurs sont submergés par l’IR 360. Le corps du Lt GRUNENWALD est retrouvé sur la berge, et l’abri 46a/1 semble avoir été incendié, sa cloche percée.
Source(s) :
SHD 34 N 69 Rapport du Col FONLUPT 17 octobre 1945 1945
Offensive sur le Rhin, Roger BRUGE, FAYARD 1977
" le 15 juin 1940 vers 8 h 57, au premier tir de 88, l'obus tombe au beau milieu du mur de front, et ricoche ensuite en oblique vers le ciel. Quelques secondes après, un second obus atteint le même endroit, puis dérape vers le côté. Le troisième obus frappe toujours au même point du mur, pour ricocher encore. Au quatrième tir, l'obus se met à tourbillonner dans le trou naissant, avant de déraper ensuite sur le côté. Un nuage de poussière commence à envelopper la casemate. Tir après tir, le trou s'agrandit. Au sixième tir, l'obus se vrille dans le armature de béton. Au septième tir, l'obus disparaît dans le mur. Au huitième tir, l'obus s'enfonce à l'intérieur de la casemate"
Source(s) :
Citation du livre: Batailles Hors-Série N°10 - JUIN 1940, Les allemands franchissent le Rhin - HOHNADEL, Alain & MARY, Jean-Yves Hors-série consacré à l'opération Kleiner Bär de franchissement du Rhin et de la ligne Maginot les 15-17 Juin 1940. N
HISTORIQUE, Construction
Étudiée dès 1926 par la Commission de Défense des Frontières (CDF), la défense du Rhin repose sur une organisation légère en trois lignes successives le long du fleuve, tirant parti des obstacles naturels constitués par le Rhin, la forêt rhénane ainsi que les canaux et cours d’eau situés en arrière.
En 1927, la CORF (Commission d’Organisation des Régions Fortifiées) reprend ces orientations dans son rapport de mars 1928. Elle classe toutefois la défense du Rhin dans le deuxième cycle de la première urgence, reportant ainsi sa réalisation à partir de 1931. Le budget Maginot adopté en décembre 1929 ne lui accorde néanmoins qu’une enveloppe limitée de 63 millions de francs sur les 2,9 milliards prévus.
Parallèlement, le général BOICHUT, gouverneur militaire de Strasbourg, imagine un projet de fortification plus dense prévoyant l’implantation d’abris et de casemates directement sur les berges du Rhin. Cette proposition est validée par la CDF en juin 1928. Dans ce cadre, la réalisation des trois ouvrages du point de résistance de Limbourg est confiée à la chefferie du Génie de Mulhouse, le secteur fortifié de Colmar relevant alors de la 7e Région militaire.
La casemate 49/01 de Limbourg Nord matérialise cette ambivalence entre les conceptions issues du Génie et les recommandations de la CORF.
Le 11 octobre 1929, le général BELHAGUE valide les plans types des casemates de mitrailleuses de la ligne du Rhin. Le plan retenu pour la casemate de Limbourg Nord correspond à celui de la casemate pour deux groupes de mitrailleuses, qui recevra par la suite la désignation M2P de la CORF.
D’une longueur de 14,15 m et d’une largeur de 10,30 m, l’ouvrage présente des murs de 1,50 m d’épaisseur et une dalle de protection de 1,25 m. De type M2P, la casemate est conçue pour accueillir un effectif de dix hommes de troupe et deux sous-officiers.
Les travaux de gros œuvre débutent au milieu de l’année 1930 et sont signalés comme achevés en 1932 dans les états d’avancement de la chefferie du Génie de Mulhouse.
Au 1er janvier 1934, les cuirassements, les aménagements intérieurs, les réseaux ainsi que l’installation de la ventilation et de l’éclairage sont terminés. L’ouvrage est alors achevé à 96 %. Il reste toutefois à poser les réseaux basse tension de l’ouvrage, travaux confiés par marché à la société DARRAS et JOUANIN de Paris.
Source(s) :
Wikimaginot.eu Secteur Fortifié de Colmar
SHD 6V 1110 Cba ZANOTTI Etat d’avancement trimestriel du 01/0/11934
SHD 2V258 Gal BELHAGUE Notice et Croquis des casemates de Berge du Rhin 11 octobre 1929
SHD 7N3797 Carte d’avancement organisation défensive du Rhin 1er janvier 1932
SOURCES, Bibliographie ou documents de réference
- Juin 1940, les allemands passent le Rhin, par Alain HOHNADEL et Jean-Yves Mary, Hors-Série de Batailles n°10, Histoire et Collection 2006, p.13, p.47
- Hommes et ouvrages de la ligne Maginot, par Jean-Yves Mary et Alain HOHNADEL, Histoire et Collection, Paris, 2003, Tome 3 p.146.
- La ligne Maginot en Alsace, 200kilomètres de béton et d'acier, par Jean-Bernard WAHL, Editions du Rhin, 1987, p.268.
