Secteur Fortifié
SFCO - SF Colmar
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
MARCKOLSHEIM (67390)
Coordonnées
48.165048 - 7.553047
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est composé comme suit :
- 2 créneaux pour mitrailleuses de 13,2 mm ;
- 3 créneaux pour fusil mitrailleurs 24/29 ;
- 1 cloche GFM type A (fusil mitrailleur et mortier de 50) ;
- 4 goulottes lance grenades pour la défense des fossés.
Source(s) :
SHD 6V11102 Cba ZANOTTI Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages 11 janvier 1934
Le compte rendu mensuel du chef de bataillon ZANOTTI, dressé le 31 décembre 1935, nous apporte le détail de l’armement final de la casemate.
Outre les deux créneaux de mitrailleuses, la casemate disposait de deux FM en batterie : l’un équipant la porte blindée et l’autre la cloche GFM de type A. Les embrasures de 13,2 mm accueillaient quant à elles deux canons de 37 mm AC.
Source(s) :
SHD 6 V 11100 Rapport du Cba ZANOTTI du 31 décembre 1935.
CONSTRUCTION, Description

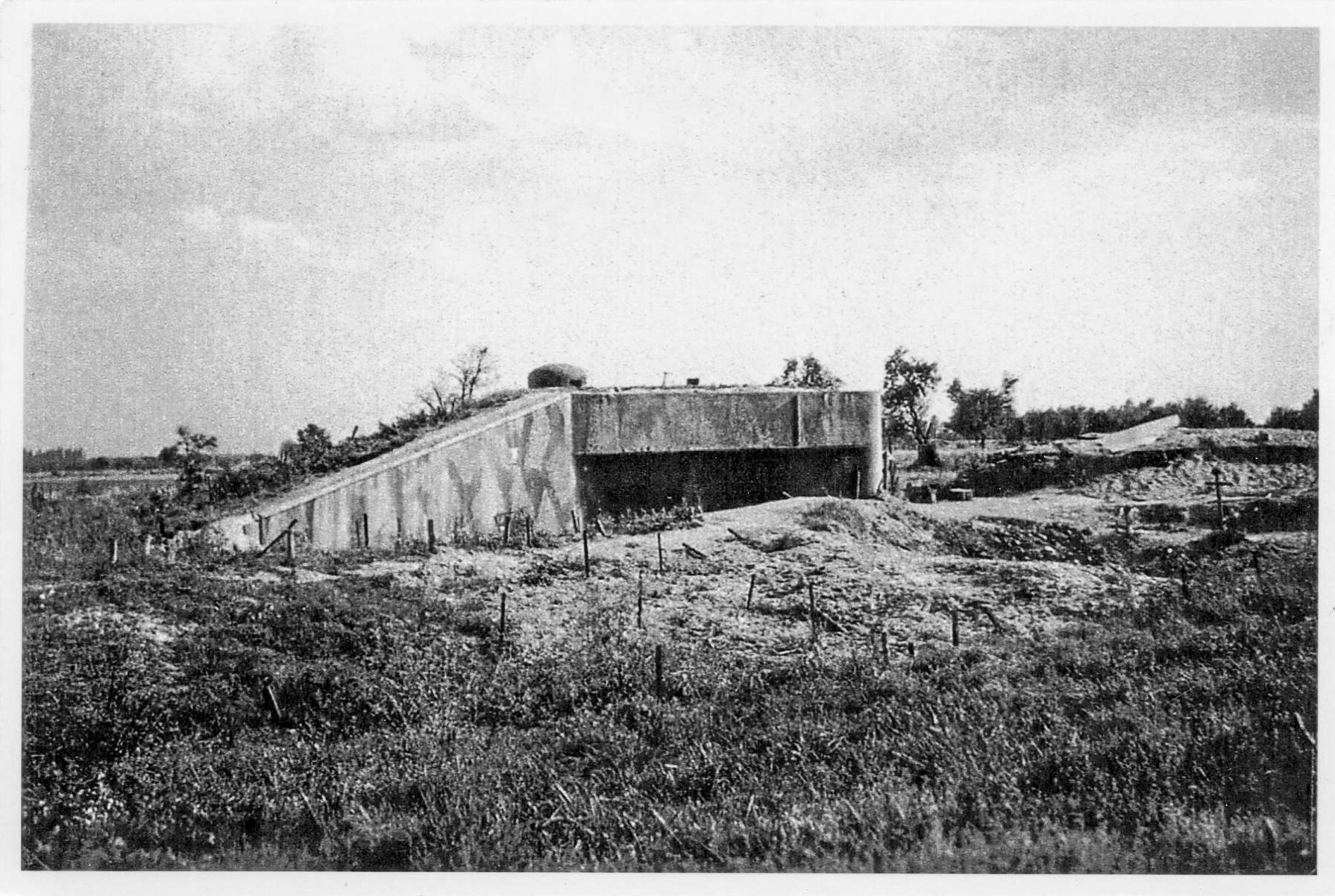

L’ouvrage 34/3 de MARCKOLSHEIM Sud est une casemate d’infanterie double de type M2F CORF.
Dès 1926, la question de la défense du Rhin fait l’objet d’une étude approfondie par la Commission de Défense des Frontières (CDF), dans le contexte de sécurisation des territoires recouvrés à l’issue de la Première Guerre mondiale. Le rapport rendu en novembre 1926 préconise l’établissement d’un dispositif défensif léger, organisé en trois lignes successives le long du fleuve et s’appuyant sur les obstacles naturels que constituent le Rhin, les massifs forestiers et le réseau de canaux.
Ce projet est repris en 1927 par la Commission d’Organisation des Régions Fortifiées (CORF), qui le classe toutefois en priorité secondaire, dans un contexte de restrictions budgétaires accrues à partir de 1929. Parallèlement, le général BOICHUT fait adopter en 1928 un projet alternatif de défense renforcée du Rhin, dont la mise en œuvre est confiée aux services locaux du Génie. Les chefferies de Strasbourg et de Mulhouse engagent alors des travaux selon des conceptions propres, en dépit des réserves formulées par la CORF.
L’intervention de cette dernière en 1931, imposant un nouveau modèle de casemate destiné à la troisième ligne de défense, intervient alors que les travaux sont déjà largement avancés dans le secteur de Mulhouse. Cette situation aboutit à la coexistence, au sein du secteur fortifié de Colmar, de deux conceptions distinctes pour une même ligne défensive.
Inscrite au programme de travaux de 1930 (DM n° 8186 du 7 mars 1930), la casemate de MARCKOLSHEIM Nord n’est toutefois pas encore réalisée en 1931. Sa construction doit dès lors se conformer aux nouvelles prescriptions de la CORF. Le modèle dit « type Nord-Est », validé par la décision ministérielle n° 816 2/4 S du 5 mars 1931, s’applique ainsi aux cinq casemates restant à édifier (1).
La casemate 34/3 relève du type des casemates doubles. Elle assure un flanquement vers la gauche et vers la droite grâce à deux chambres de tir opposées, chacune dotée d’un jumelage de mitrailleuses.
Le dispositif prévoit également l’installation d’une cloche GFM (guetteur fusil-mitrailleur), destinée à assurer la défense rapprochée de l’ouvrage ainsi que l’observation de ses abords. Ce type de casemate se caractérise par la disposition décalée des créneaux pour jumelages de mitrailleuses, conçue afin d’améliorer le défilement de l’ouvrage ; ce décalage en constitue, à ce titre, l’un des principaux éléments d’identification morphologique.
En raison de l’affleurement de la nappe phréatique, la casemate est dépourvue de fossé diamant.
En mars 1932, les travaux n’ont pas encore débuté. Par courrier en date du 1er mars 1932, le général BELHAGUE demande un renforcement de la protection de la casemate 35/3, ainsi que l’adjonction d’une cloche blindée de mitrailleuses supplémentaire, en raison de sa situation tactique. Cette requête entraîne une nouvelle modification du plan ainsi qu’un renforcement global de la protection de l’ouvrage (5).
Après près de deux années d’études et d’ajustements, les marchés relatifs au creusement des fondations de la casemate 3’/3 sont finalement lancés au cours de l’année 1932.
Source(s) :
1) SHD 2V258- Gal LEFORT à Gal Cdt de la 7°RM Courrier du 2 avril 1931
2) 2V258 - Rapport du Cba JEAND’HEUR à Gal ITTF SHD
3) 2V258 - Lcl MATHEY à Lcl GAGGLIO Courrier du 30 avril 1931
4) 2V258 - Gal LEFORT à Directeur du Génie de Belfort Courrier du 19 mai 1931 1931
5) 2V258 - Gal BELHAGUE au Ministre de la Guerre, Courrier du 1 mars 1932
CONSTRUCTION, Plan type
DENOMINATION, Dénominations alternatives
L’ouvrage portera, côté français, la dénomination de casemate 34/3 MARCKOLSHEIM Sud. Lors de l’attaque de juin 1940, la Wehrmacht lui attribuera le code “Ouvrage 702”.
Source(s) :
SHD 34 N 69 Col d'ESCLAIBES_Le franchissement du Rhin par les allemands face au 42° RIF - document allemand
EQUIPEMENT, Electrique
La casemate est raccordée au réseau électrique public. Elle ne possède pas de groupe électrogène.
EQUIPEMENT, Ventilation
La protection collective contre les gaz est faite par filtrage et surpression obtenue par deux ventilateurs à bras.
EFFECTIF, Commandement et/ou unité
La casemate 34/3 fait partie du quartier de Marckolsheim, intégré au sein du sous-secteur d’Elsenheim. En temps de paix, la surveillance des ouvrages de Marckolsheim est confiée, à partir de l’année 1932, au 29° Bataillon de Chasseurs à Pied, cantonné à Sélestat.
À partir de la création du 42° RIF, le 1er juin 1936, la garde des ouvrages est assurée par la 2° compagnie d’équipages d’ouvrages de ce régiment, spécifiquement chargée des casemates 34/3 et 35/3 de Marckolsheim.
L'équipage de la casemate est composé de 27 hommes issu de la 2° CEO du 42° RIF, placés sous le commandement de l'AdC GUILBOT. Ce dernier était originaire de St Jean d'Angely et il perdra la vie au cours de l'attaque allemande, sans doute lors d'une tentative de défense par l'extérieur.
Equipage :
- Sgt Ernest HORNY,
- Sgt Auguste KLEIN et Alfred BLORTZ, blessé lors de l'attaque,
- Caporal Chef PRAT et GROS, tués lors de l'attaque du 17 juin.
- Caporal FAISANT, blessé.
- Soldat DELOYE Marcel Georges, décédé lors de l'attaque allemande le 17 juin 1940
- Soldat DODIN Victor, décédé lors de l'attaque allemande le 17 juin 1940
- Soldats HABERER, MERCET, GOEPFERT, DRUX blessés dans la chambre centrale.
- Soldats MARCHAND, Pierre GALMISCH, THIBINGER blessés.
- Soldats Louis WEBER, Marcel DELOYE, Achille et Jules FLECHER, DAVID, tués avec le AdC GUILBOT.
Les trois derniers défenseurs valides qui sortent de la casemate à sa reddition sont les soldats CREUSSART, KLINGER, et FRECHARD.
Source(s) :
Effectif : SHD 30N48 Vincennes "situation générale des approvisionnements" daté du 04/12/1939
ETAT ACTUEL , Etat - utilisation actuelle

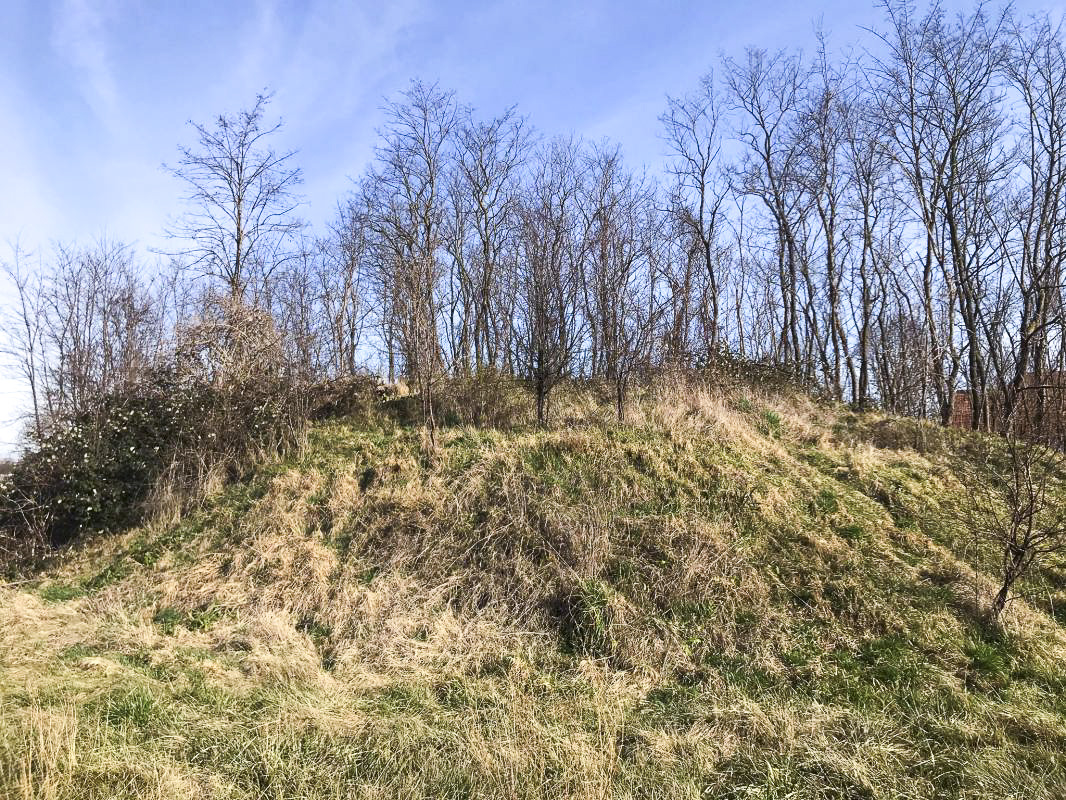

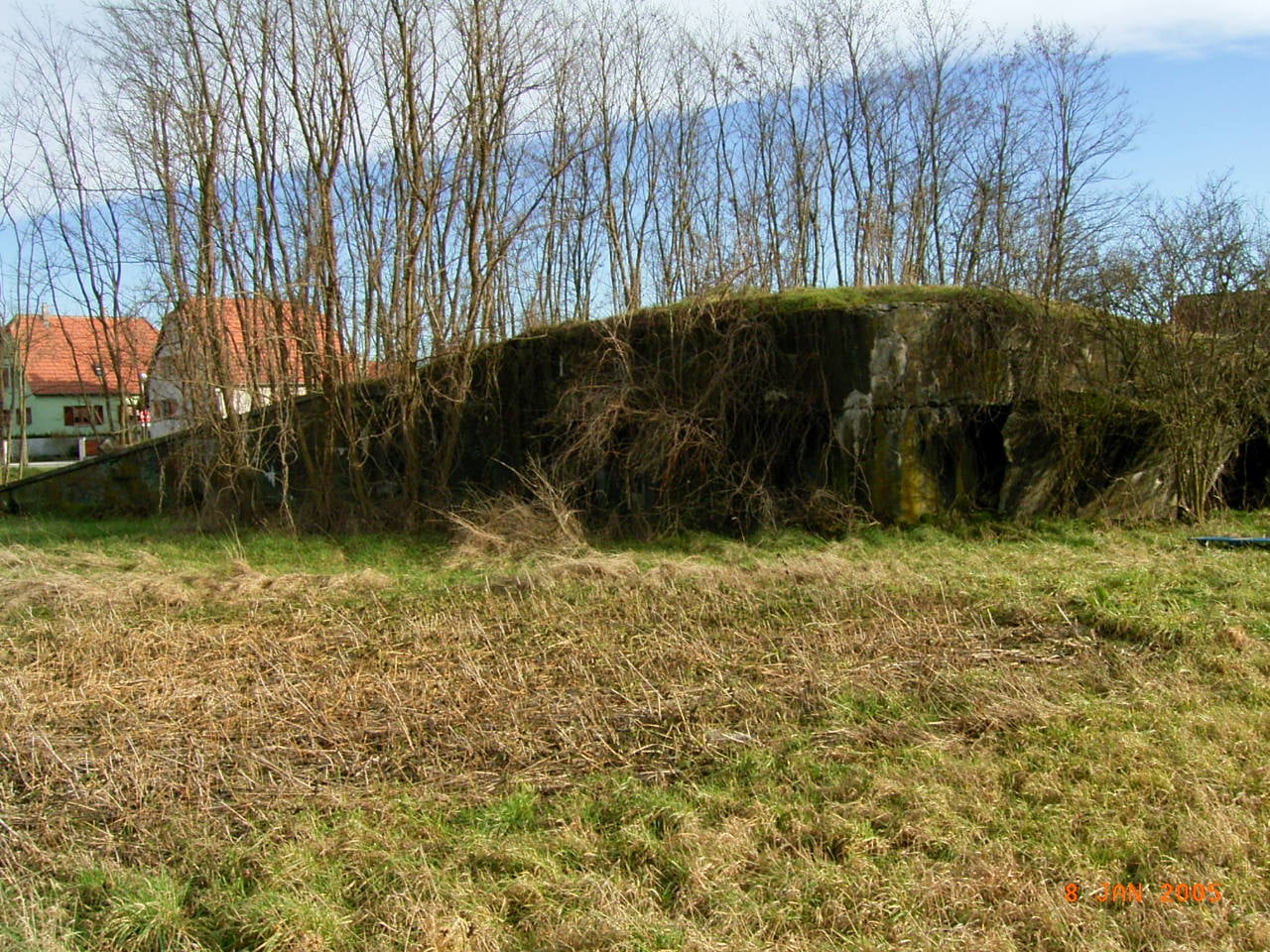

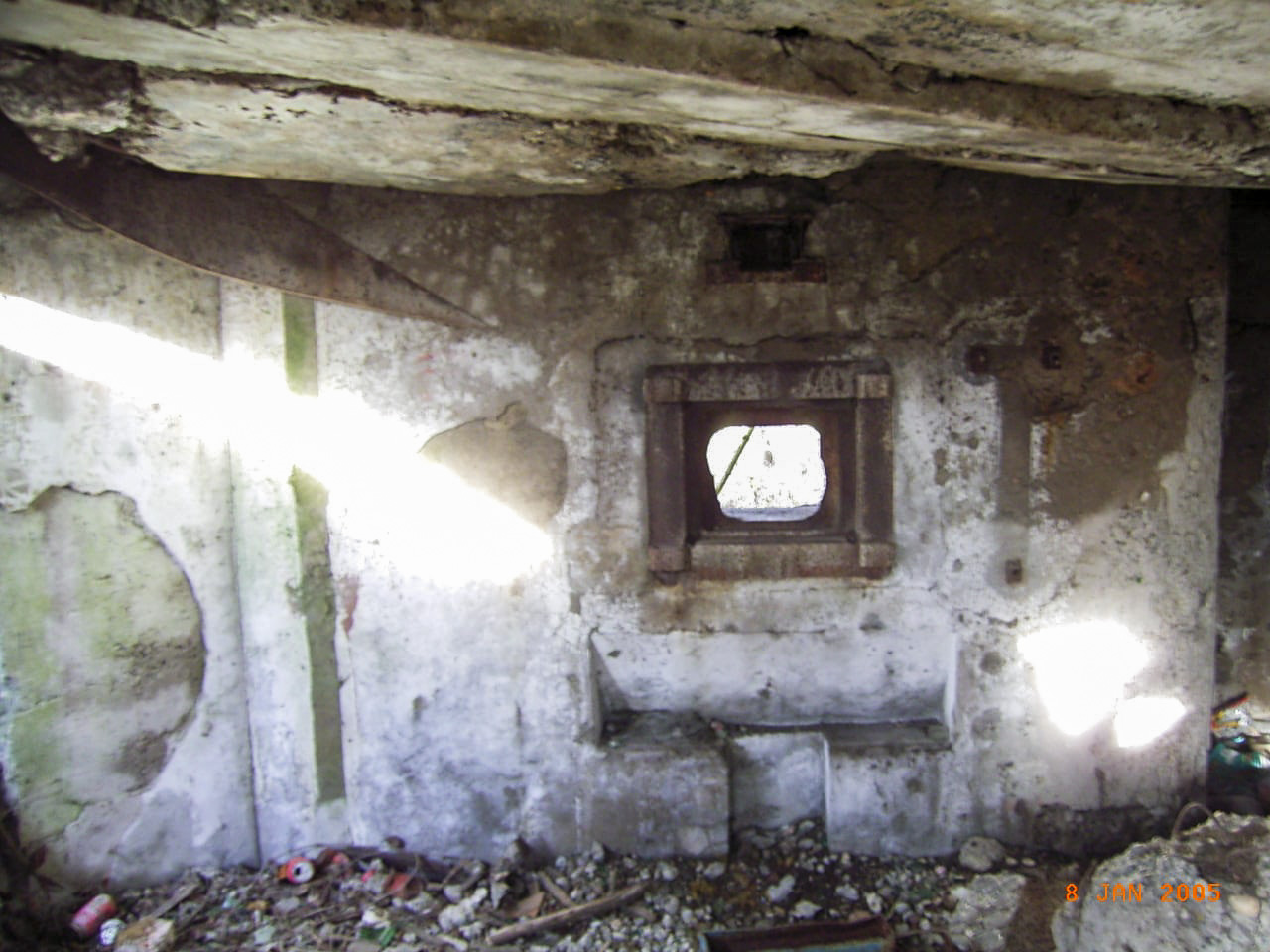

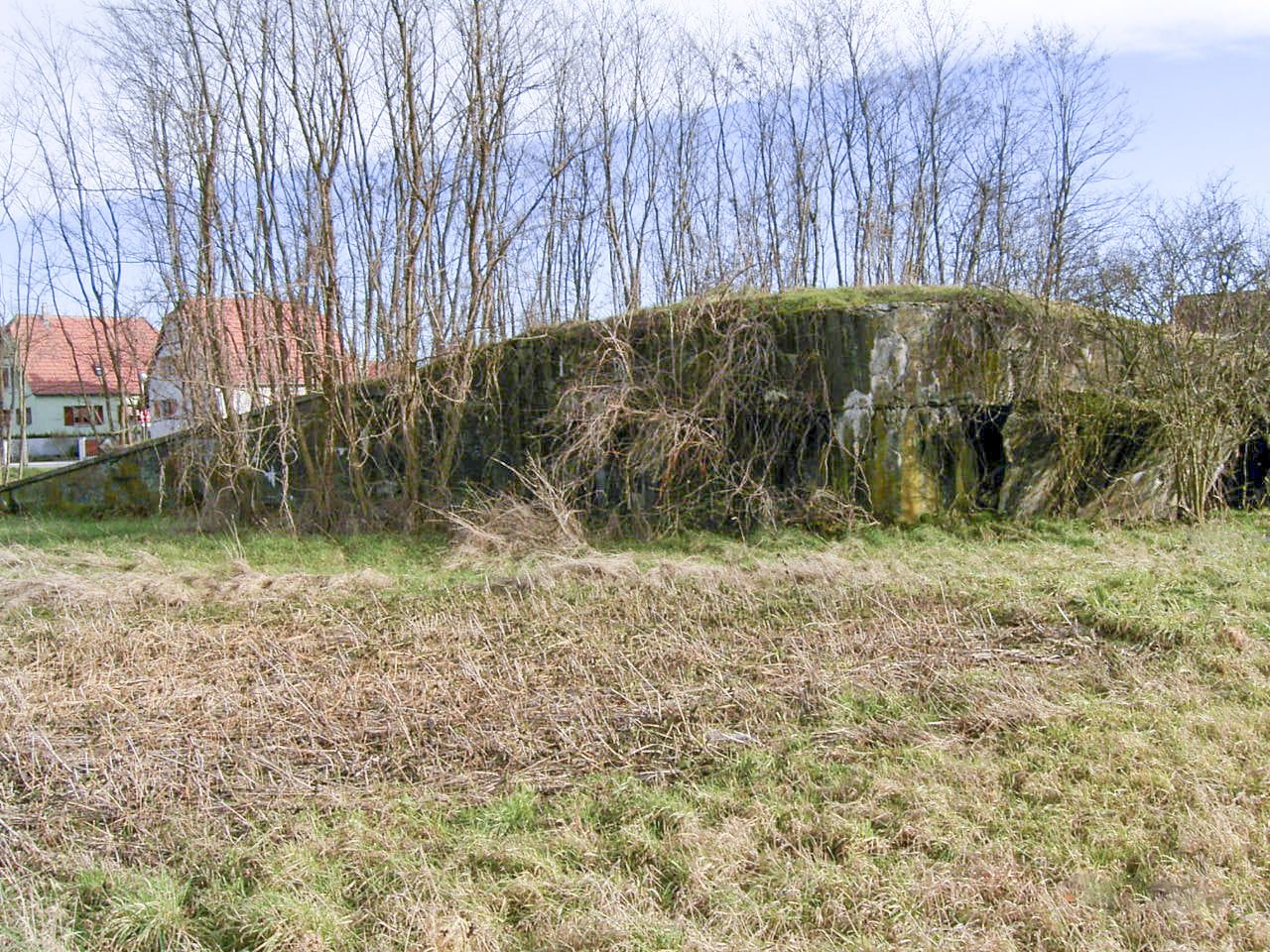

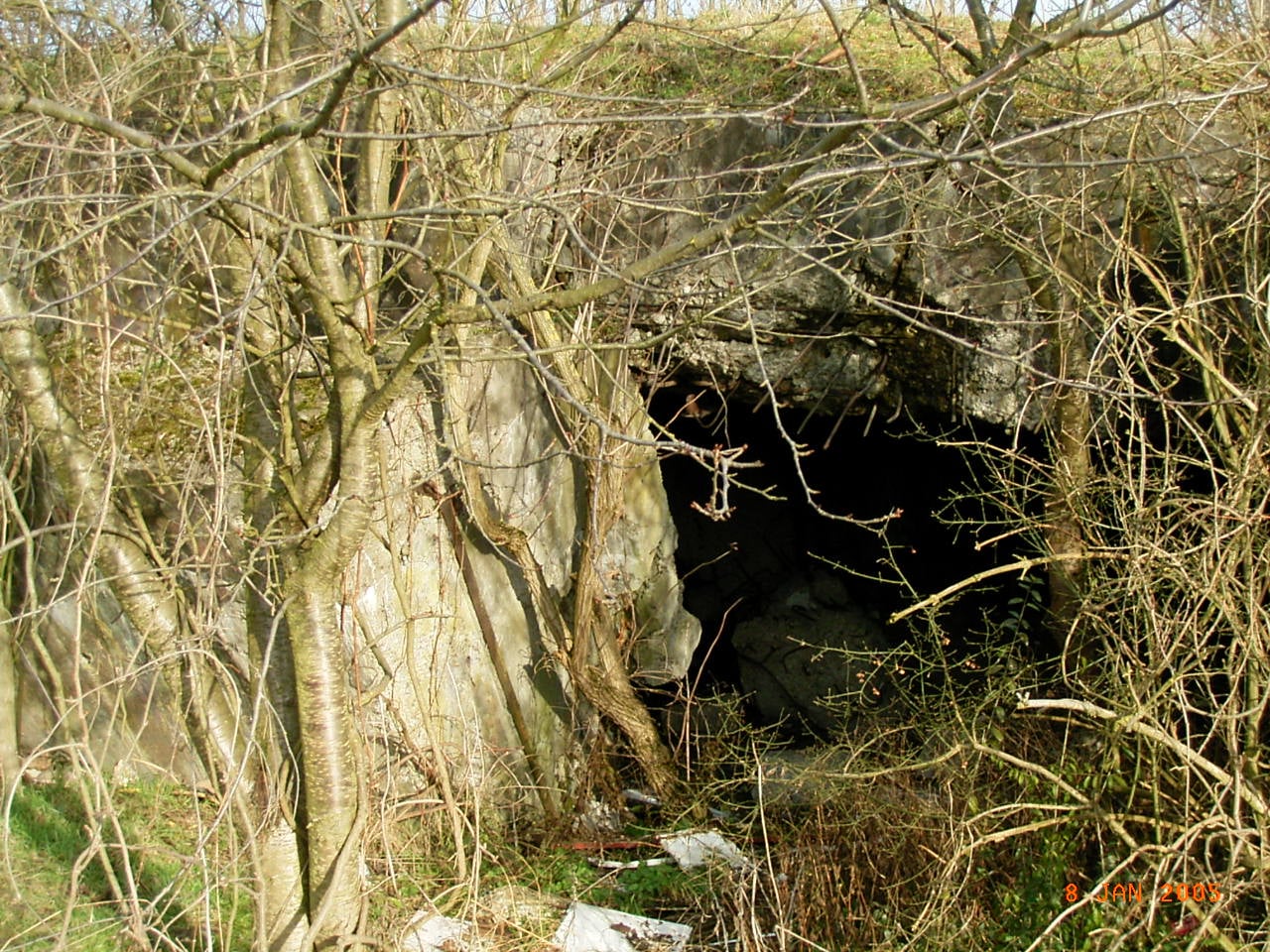

La casemate de MARCKOLSHEIM Nord n'a pas été remise en état après guerre.

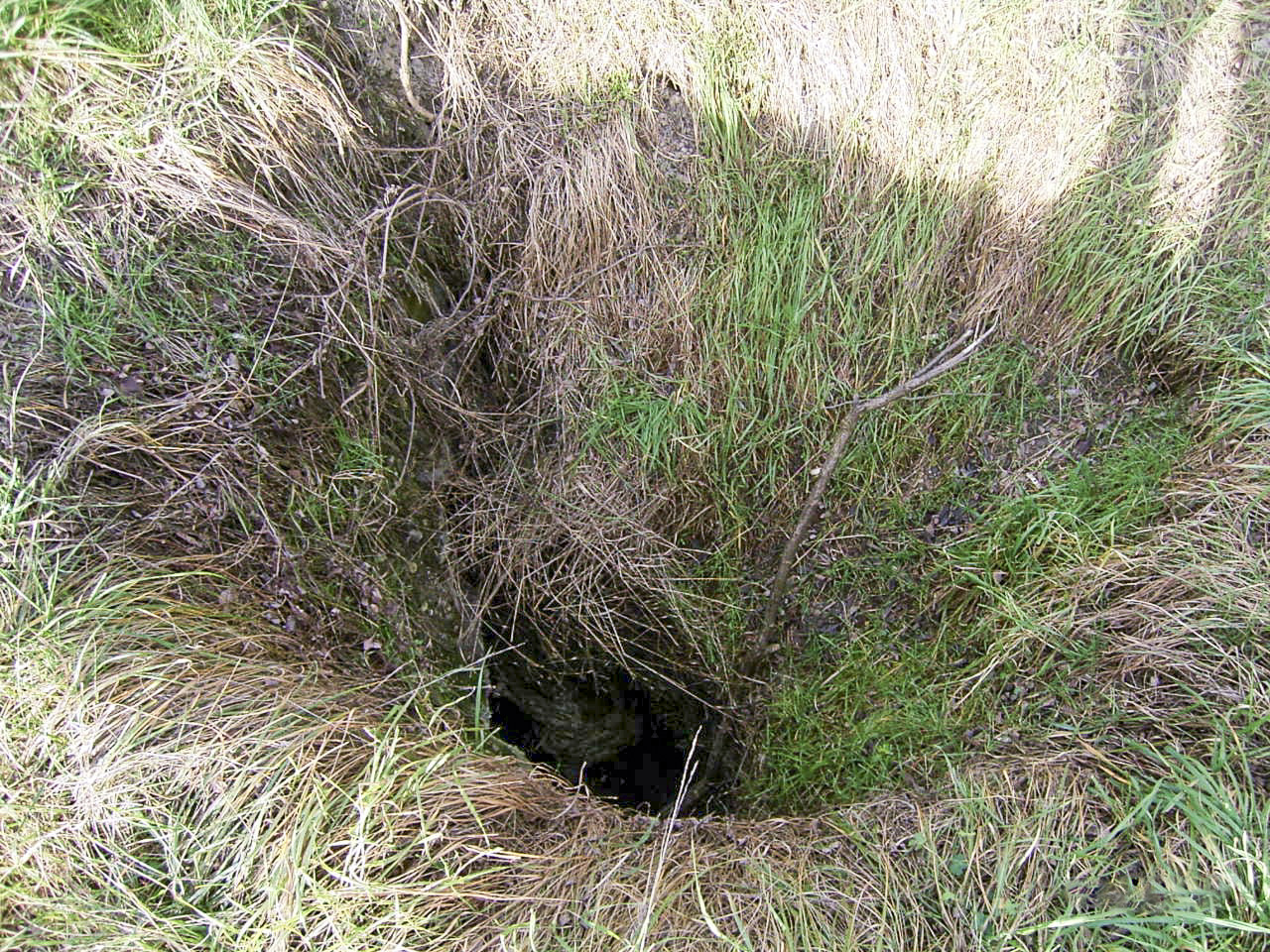

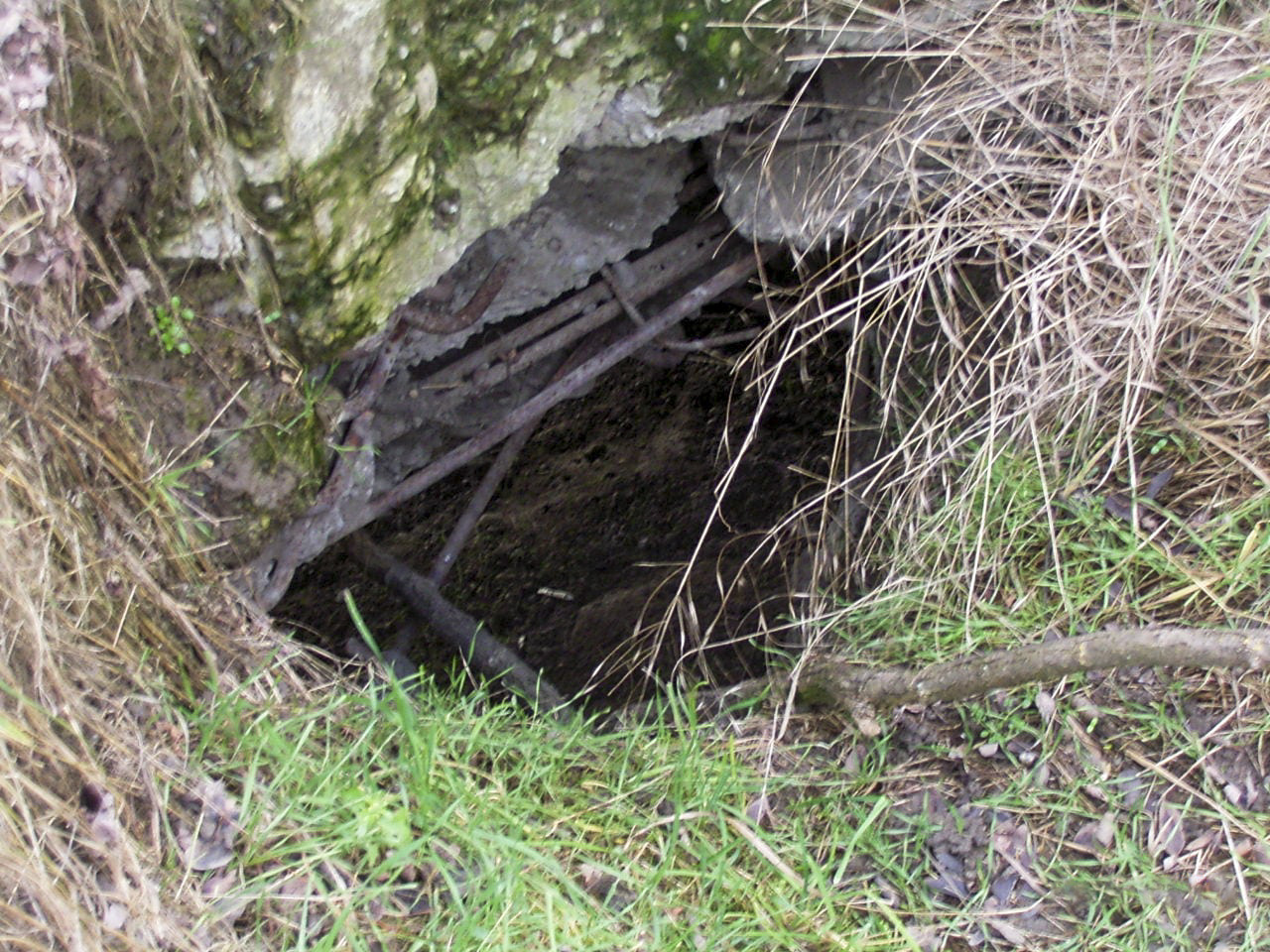

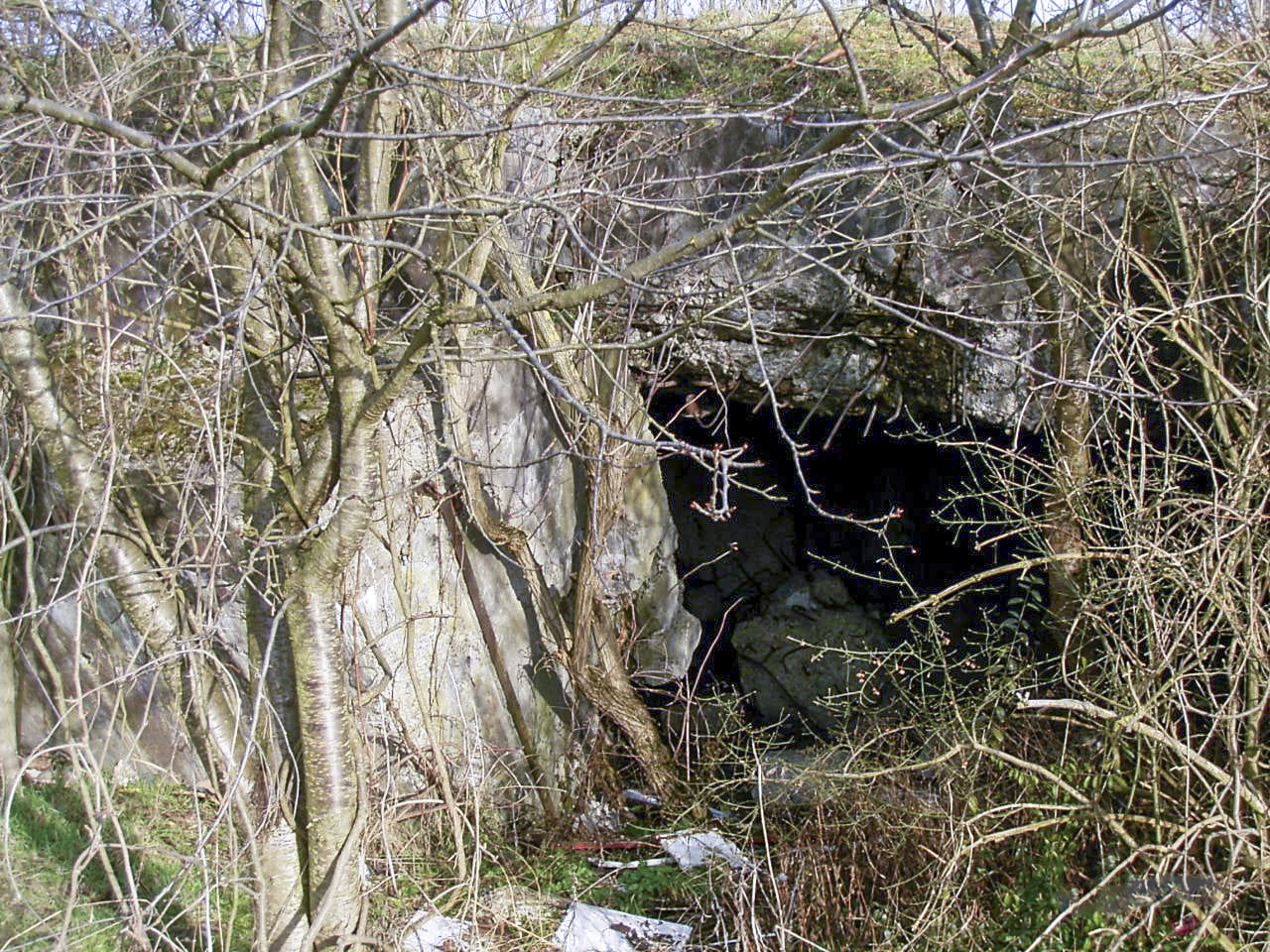

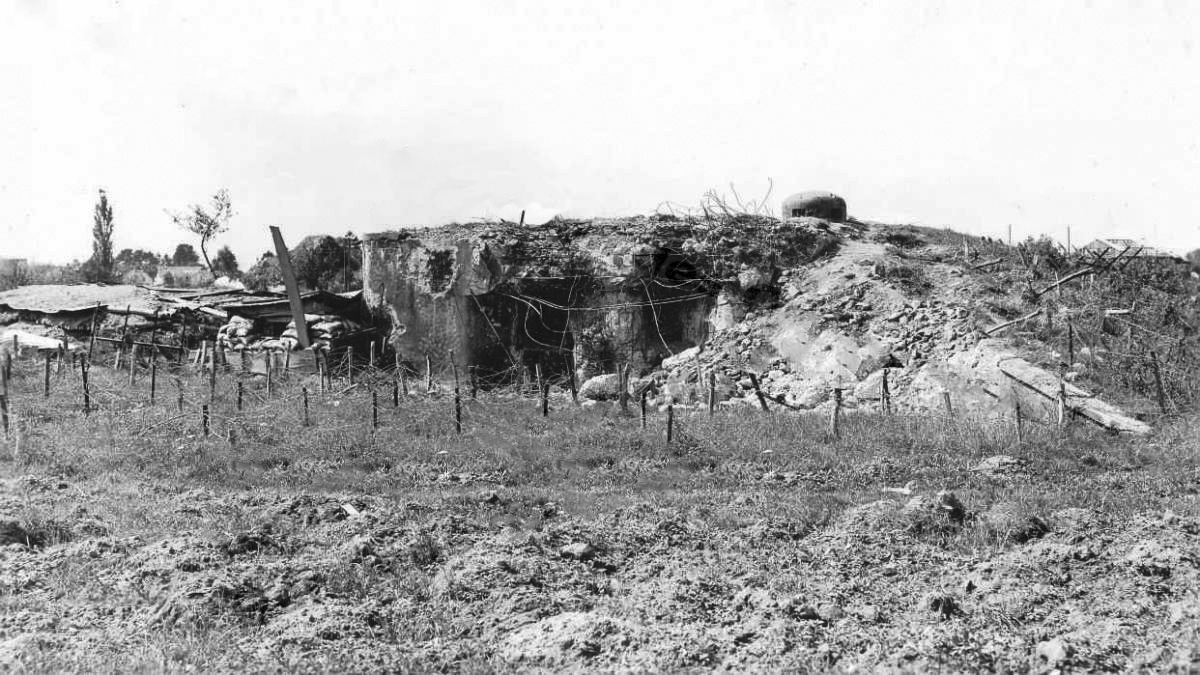

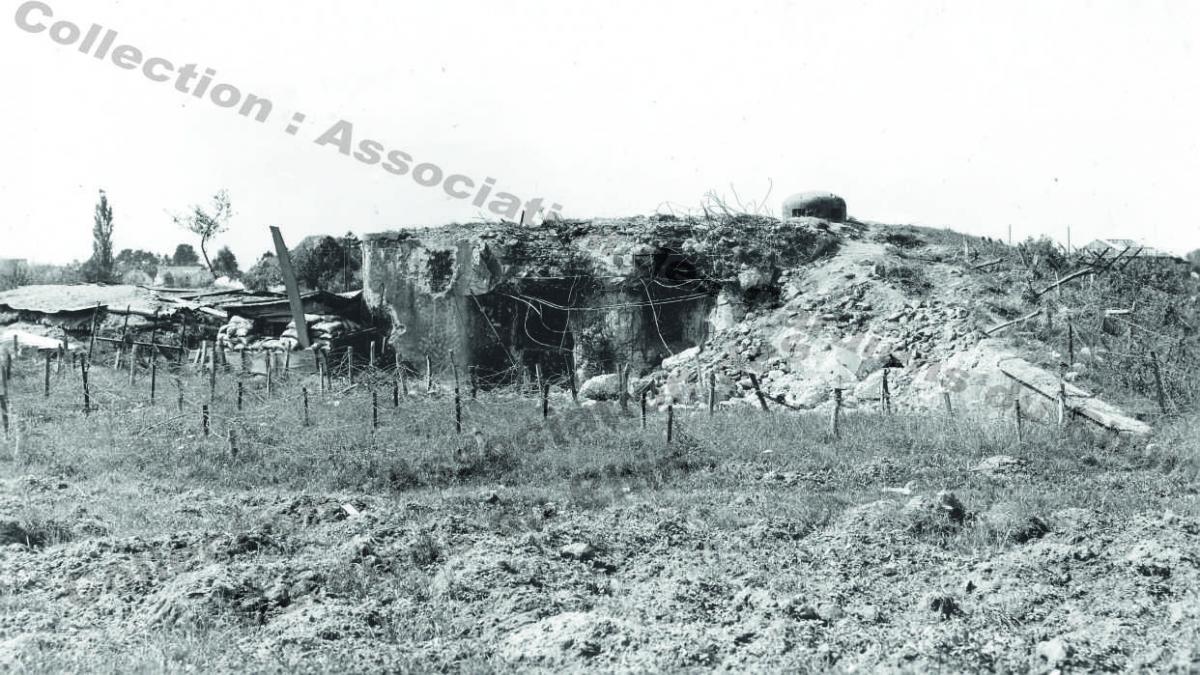

Elle est partiellement détruite (1940 et 1944-45) et remblayée (2011) et n'est plus visitable.
HISTORIQUE, Chronologie
De septembre 1939 à mai 1940, le front demeure calme. Durant cette période, connue sous le nom de « drôle de guerre », les unités du quartier de Marckolsheim s’emploient à renforcer leurs positions défensives. Pour les casemates CORF, et notamment pour la casemate 35/3, ces travaux consistent principalement en un déboisement des champs de tir et en l’établissement de réseaux de fils de fer reliant les ouvrages. Le réseau reliant les casemates 34/3 et 35/3 est ainsi achevé au cours du mois de novembre 1939.
Au fil des relèves, des renforcements et des ajustements des plans de feu, le centre de résistance de Marckolsheim se structure progressivement au sein du sous-secteur d’Elsenheim, consolidant la coordination et l’efficacité des ouvrages face à toute éventualité.
Les hommes de l’adjudant chef GUILBOT, comme ceux de la casemate 35/3 du lieutenant MAROIS, participent également au déploiement de réseaux de barbelés le long du Rhin et procèdent au minage des abords immédiats de la casemate. Bien que le village de Marckolsheim ait été évacué, le lieutenant MAROIS signale dans son rapport la présence d’agriculteurs continuant à cultiver leurs terres.
Le secteur ne connaît qu'un événement notable avant juin 1940 : un coup de main allemand dans la nuit du 8 au 9 avril. À partir de cette date, l’activité s’intensifie le long des berges du Rhin, avec des échanges sporadiques de tirs de fusils-mitrailleurs entre les blockhaus situés de part et d’autre du fleuve. La 8° Armée constitue parallèlement deux groupes de corps francs, envoyés en mai pour des exercices dans le Doubs.
Le front n’est véritablement mis en alerte que le 14 mai 1940. Entre le 23 et le 27 mai, sur ordre de la 8° Armée, la 54° division d’infanterie (DI) se replie vers les Vosges afin d’organiser une défense en profondeur, occupant les vallées de la Lièpvrette, de la Fecht et de la Lauch. Durant cette période, la 104° division d’infanterie de forteresse (DIF) reste seule en position sur la ligne fortifiée. Un contre-ordre intervient le 6 juin et, du 6 au 9 juin, la 54° DI redescend dans la plaine d’Alsace pour reprendre ses positions le long du canal du Rhône au Rhin.
Cependant, les mauvaises nouvelles provenant du front du Nord et du Nord-Est parviennent progressivement dans le secteur. Entre le 13 et le 14 juin, conformément à l’ordre général de repli des groupes d’armées n° 2 et n° 3, la 54° DI se retire à nouveau vers les Vosges, tandis que la 104° DIF demeure en position afin de couvrir ce mouvement.
Dès le 14 juin, des observateurs signalent des bruits de moteurs et des mouvements de véhicules sur la rive allemande. Le 15 juin, à partir de 9 heures, la 8° Armée allemande du général DOLLMANN déclenche l’opération Kleiner Bär. L’offensive s’ouvre par un bombardement massif et précis des casemates, blockhaus et axes de communication, mobilisant environ 630 pièces d’artillerie, dont de nombreux canons de 88 mm et de 37 mm antichars. En quelques minutes, une grande partie des positions de berge est neutralisée.
Sept régiments allemands franchissent le Rhin à plusieurs points entre Schoenau et Neuf-Brisach, face aux unités françaises du II/242° RI, des I et II/42° RIF, du 9° BCPyr et du I/28° RIF, appuyées par les 22 pièces du I/170° RAP. Malgré la résistance française, les Allemands établissent plusieurs têtes de pont et progressent rapidement vers les défenses de la digue des hautes eaux.
La cloche JM de la casemate 35/3 ouvre le feu dès 9 h 15 vers les ponts, la carrière Verny et les abords de 46a/1.
La ligne principale est atteinte à Marckolsheim le 15 juin vers 16 heures par les éléments du 1° bataillon du 360° IR allemand, commandé par le commandant POHL. La première attaque, lancée à 16h30, est repoussée par les feux croisés des casemates 34/3 et 35/3, appuyées par les troupes du I/42° RIF positionnées à l’usine du Rosenweyerhof.
Face à la solidité du centre de résistance de Marckolsheim, les Allemands renoncent à une attaque frontale et privilégient l’emploi de leurs Stosstruppen, soutenus par l’artillerie lourde, notamment les canons de 88 mm, et par l’aviation. Dès le matin, la cloche GFM de la casemate 35/3 est prise pour cible par un canon de 88 mm installé en lisière de forêt. Après plusieurs impacts, les servants doivent se replier temporairement sous les tirs de mitrailleuses françaises. L’aviation allemande intervient ensuite, mitraillant et bombardant l’ouvrage. La cloche de jumelage Reibel est en partie ensevelie.

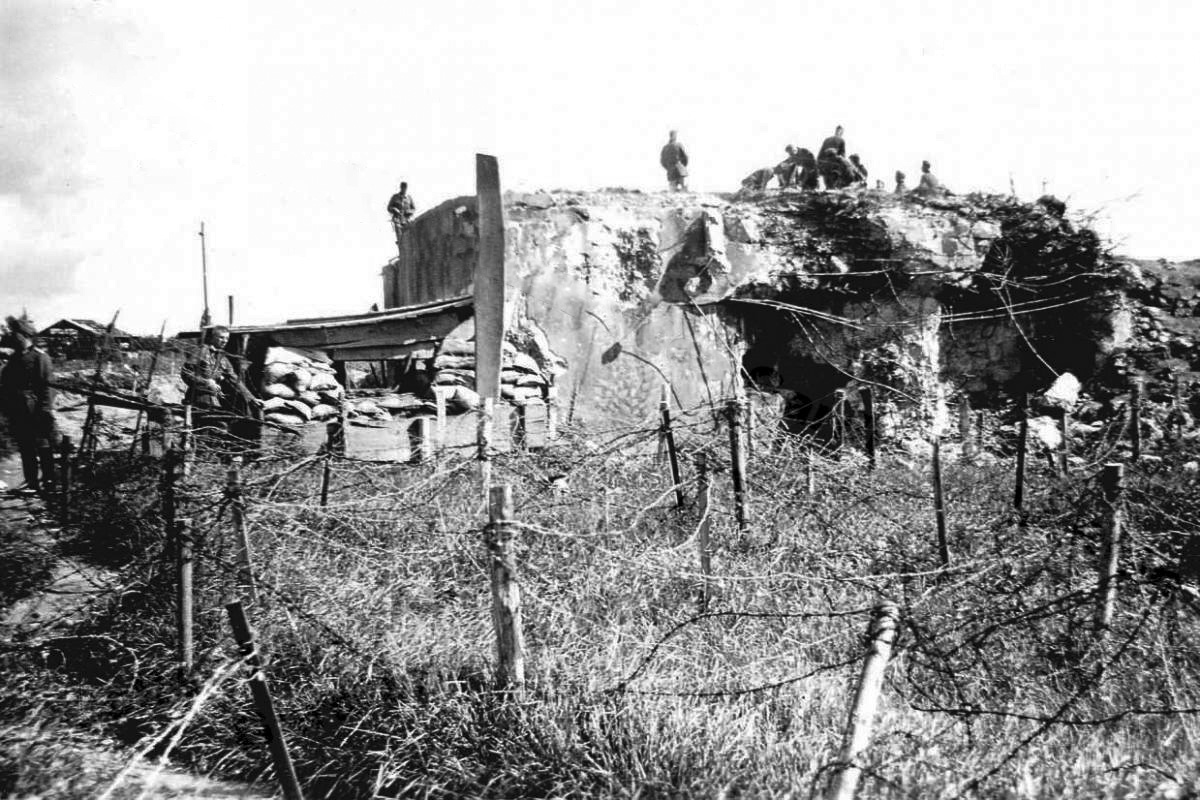

Profitant des destructions et des entonnoirs créés par les bombes, les fantassins allemands progressent jusqu’au sommet de la casemate et parviennent à y placer des charges explosives à l’intérieur de l’ouvrage. Une première explosion ne provoque pas de réaction immédiate des défenseurs. Une seconde charge est alors déposée dans l’embrasure de la mitrailleuse Reibel du flanc sud.
Le rapport du commandant POHL du I/360° IR relate cette action :
« La casemate a frémi sous la déflagration. Un nuage de fumée sort des ouvertures de la cloche. Aucune réaction cependant et le silence persiste à l’intérieur. L’Unteroffizier HEINTKE descend de la superstructure et prépare cette fois une charge allongée, soit 25 kg d’explosif fixés au bout d’une perche. HEINTKE se dirige vers le piédroit Sud de la casemate, le contourne, puis, plaqué au mur de soutènement, se glisse en silence vers la façade des créneaux de tir. Progressant en rampant sous le créneau de droite, il parvient sous l’embrasure centrale d’où partent de rageuses rafales de mitrailleuses. D’un geste souple, il se relève et enfourne sa perche dans la profondeur du créneau en actionnant le détonateur. Aussitôt, une énorme explosion, suivie d’un jet de feu, ravage le créneau et fait trembler le béton. »
À la suite de cette seconde explosion, le lieutenant MAROIS tente une sortie avec les survivants en direction de la casemate 34/3, mais ils sont capturés. Sommés de demander la reddition de la casemate voisine, ils refusent. Contraints de monter sur l’ouvrage, les prisonniers français sont forcés de faire des signes en direction de la casemate 34/3. Fidèles à leur mission, les défenseurs ouvrent le feu, blessant un soldat allemand.

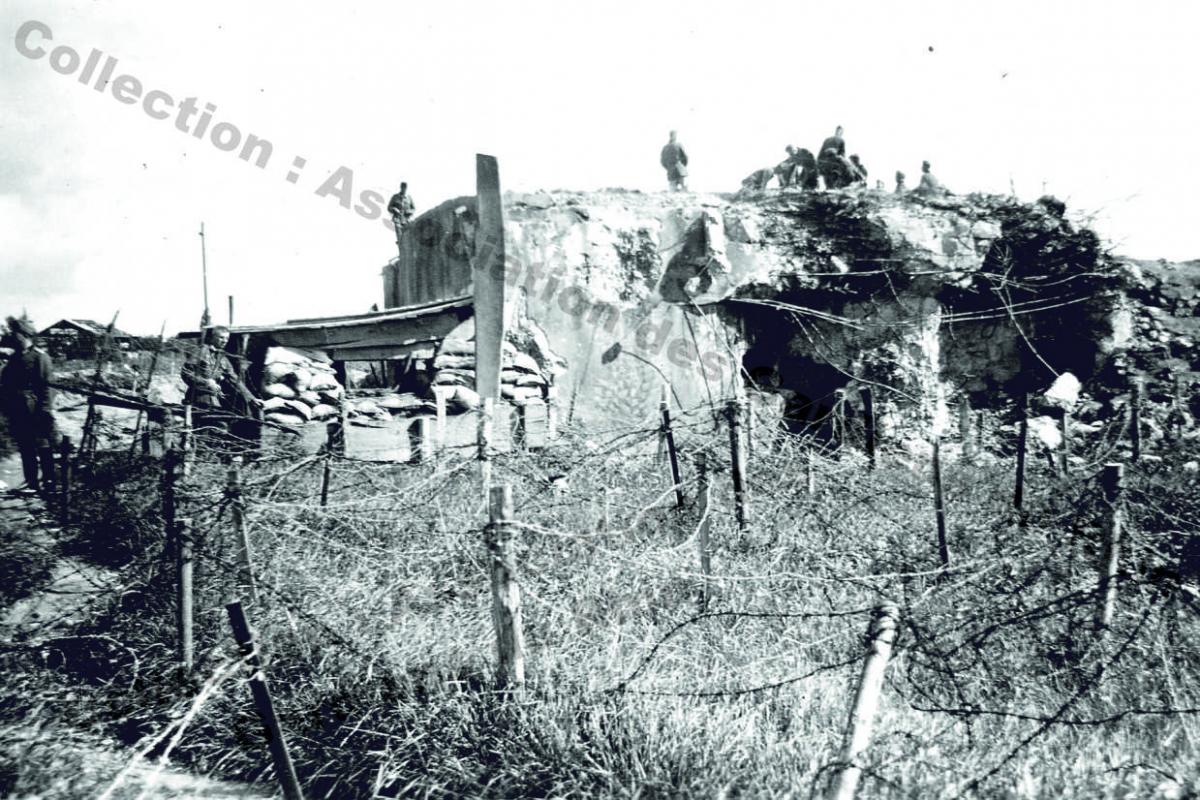

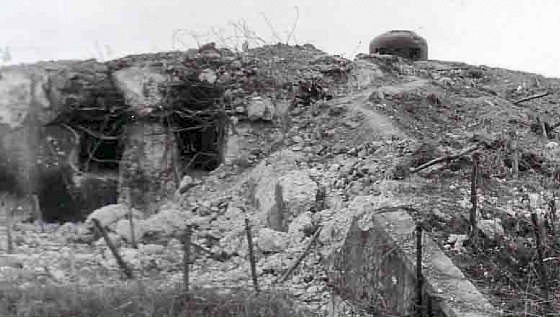

Le lendemain, l’attaque contre la casemate 34/3 est menée selon des méthodes similaires : tirs d’artillerie, canons antichars et emploi de charges explosives. Trois charges sont nécessaires. Après l’explosion de la troisième, de la fumée s’échappe de l’ensemble des créneaux. Peu après, la porte blindée s’ouvre ; par réflexe, une grenade allemande est lancée et rattrapée par le premier soldat français sortant de la casemate, déchiquetant la patrouille. Les autres soldats sortent ensuite, titubants, pour la plupart brûlés et commotionnés par les déflagrations.
L’ouvrage finit par tomber dans la journée. Sur les 21 hommes de l’équipage commandé par l’adjudant-chef GUILBOT, seuls 6 sortent indemnes ou légèrement blessés.
La défense des casematiers des 34/3 et 35/3 a permis de retarder l’avance allemande et de faciliter le repli des troupes du I/42° RIF en direction de Kaysersberg.
Source(s) :
Bataille HS n° 10 Juin 1940 les Allemands franchissent le Rhin par Alain Hohnadel et Jean Yves Mary
Hommes et Ouvrage de la ligne Maginot tome 1, 2 et 3 par Alain Hohnadel et Jean Mary
SHD 34 N 69 Rapport de Lt André MAROIS du 19 septembre 1945
SHD 34 N 69 Rapport du Col FONLUPT du 17 octobre 1945
SHD 34 N 69 Col d'ESCLAIBES_Le franchissement du Rhin par les Allemands face au 42° RIF
Offensive sur Le Rhin, Roger BRUGE, 1977 FAYARD
HISTORIQUE, Construction
1930 – Étude préliminaire
L’année 1930 est marquée par la réalisation des premières études préliminaires relatives à l’implantation et à la conception de la casemate de MARCKOLSHEIM Nord
1931 – Validation du projet
Les plans définitifs ainsi que l’implantation de l’ouvrage sont validés le 17 novembre 1931, entérinant les choix techniques et tactiques retenus à l’issue des différentes phases d’ajustement.
1932 – Inscription au programme et début des travaux
Par décision ministérielle (DM) n° 5572 2/4 du 26 janvier 1932, les casemates de MARCKOLSHEIM sont inscrites au premier cycle des travaux, sous la direction de la chefferie du Génie de Mulhouse. En juillet 1932 le terrassement est terminé et 90% de l’engazonnement réalisé.
1934 – État d’avancement des travaux
Au 1er janvier 1934, un rapport du commandant ZANOTTI, chef du Génie de Mulhouse, dresse un état d’avancement significatif de l’ouvrage. Le cuirassement, comprenant notamment les trémies, les cloches et la porte blindée, est achevé. Les équipements des cloches, ainsi que les dispositifs d’évacuation des étuis et des gaz, sont également installés. Le puits de forage est, lui aussi, finalisé. 93% de l’état d’achèvement de la casemate est réalisé.
En revanche, l’aménagement intérieur de la casemate demeure inachevé, l’ameublement n’étant réalisé qu’à moitié. Restent alors à achever :
• l’alimentation en eau ;
• l’installation des systèmes de ventilation et d’éclairage ;
• la mise en place de l’armement.
Les travaux réalisés au cours de l’année 1934 sont menés avec le concours de plusieurs entreprises privées titulaires de marchés passés avec la chefferie du Génie de Mulhouse. Parmi celles-ci figurent notamment la Chaudronnerie et Tôlerie de l’Est, chargée de la fourniture des réservoirs d’eau, l’entreprise Darras et Jouanin pour la mise en place du réseau de fils de fer, ainsi que les sociétés Aéric, responsable des installations de ventilation, et Flux, en charge de la mise en place des pompes hydrauliques.
La société Grosse intervient, quant à elle, pour le transport des cloches blindées ainsi que pour l’achèvement des travaux de maçonnerie.
1936 – Mise en service définitive et état des fortifications
Le plan de servitudes établi en septembre 1936 par le capitaine CHEVASSUS permet de visualiser l’étendue du dispositif fortifié dans lequel s’inscrit la casemate. À cette date, la casemate 34/3 est considérée comme opérationnelle. Elle fait néanmoins l’objet, jusqu’en septembre 1939, d’évolutions continues concernant son équipement et son armement, en lien avec les adaptations doctrinales et techniques de la fortification.
Source(s) :
SHD 9NN4422 - 19340111_22 S CG Mulhouse_CB ZANOTTI_Etat d'avancement trimestriel travaux CORF Berges du Rhin et ligne Villages
SHD 2V258 -Gal LEFORT à Gal Cdt de la 7°RM Courrier du 2 avril 1931
SHD 2V258 -Rapport du Cba JEAND’HEUR à Gal ITTF
SHD 2V258 -Lcl MATHEY à Lcl GAGGLIO Courrier du 30 avril 1931
SHD 2V258 - Gal LEFORT à Directeur du Génie de Belfort Courrier du 19 mai 1931 1931
SOURCES, Bibliographie ou documents de réference
Offensive sur le Rhin - Roger Bruge
Bataille HS n° 10 Juin 1940 les Allemands franchissent le Rhin par Alain Hohnadel et Jean Yves Mary
Annuaire des l'Association Mémoires Locales de Marckolsheim
