84 - CHEMIN CREUX
( Casemate d'infanterie - Double )
L'ouvrage est ouvert au public
Secteur Fortifié
SFAL - SF Altkirch
Maître d'ouvrage
MIL - Commandement
Année
Coordonnées
47.647940 - 7.454539
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est composé comme suit :
- Un créneau pour canon de 47 mm de marine mle 1885
- Deux créneaux pour mitrailleuses Hotchkiss 8mm mle 1914
- Quatre créneaux pour fusil mitrailleurs (défense rapprochée)
- Trois goulottes à grenades
- Une cloche GFM type B.
Par la suite, le canon de 47 mm a été remplacé par un canon de 25 mm SA mle 34 sur plateforme métallique.
CONSTRUCTION, Description
Casemate d'infanterie double STG Mle 1937 de plan spécial.
Coté nord-est, un poste de commandement se trouve en lieu et place de l'habituelle chambre de tir pour mitrailleuse. De ce fait cette dernière est reportée dans la chambre de tir attenante et remplace l'armement antichar. On note également l'absence d'un créneau FM flanquant la façade nord-est.
Etant à portée de la forteresse d'Istein en Allemagne, la casemate est construite en protection 3, soit des murs exposés de 2,75 m et une dalle de 2,25 m.
CONSTRUCTION, Plan type
Casemate STG double Mle 1937 de type A-1 de plan spécial.
CONSTRUCTION, Fresques ou peintures, grafitis
La casemate comporte trois peintures murales dont l'insigne Maginot "On ne passe pas".
Dessins au crayon du 19° BCP "Noel 1944" lors de l'occupation de la casemate par la 1° Armée française durant l'hiver 44-45.
DENOMINATION, Indicatifs et n° d'abonné
Le n° d'abonné de la casemate au réseau téléphonique TM 32 était 402.
EQUIPEMENT, Transmissions
La casemate était équipée d'un central 12 lignes sous carter étanche avec une sonnette type ERICSSON, d'un répartiteur type 3, d'un boitier de protection pour 3 paires de lignes reliés à une boite de raccordement extérieure située au dessus de l'entrée matériel, et d'un téléphone sous carter étanche pour le réseau d'alerte avec sa sonnette et tablette pour Piles LECLANCHÉ.
Source(s) :
David ORY
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus est issu du 17° RIF.
La casemate abrite le PC du CM1 du 1° Bon du 171° RIF placé sous le commandement du lieutenant Pierre DREYFUS-SCHMIDT.
ETAT ACTUEL , Etat - utilisation actuelle
2005 - Des membres de l'association MMHA (Memorial Maginot de Haute Alsace) ont entrepris des travaux concernant le clos et la conservation de l'ouvrage.
2020 - Des travaux de restauration de la casemate ont été lancés en juillet par l'association Mémorial Maginot de Haute Alsace.
HISTORIQUE, Construction
La construction du blockhaus s'étalera de 1937 à 1939.
Contact et infos touristiques :
Informations pour la visite
La casemate est visitable sur demande
Informations touristiques mises à jour le
Fils de discussion
Page n° 14539 mise à jour le 21/05/2026 -
© wikimaginot.eu 2026
Photos d'époque
La casemate et la popote extérieure lors de l'hiver 1939-1940
Auteur : Inconnu
AACLMI

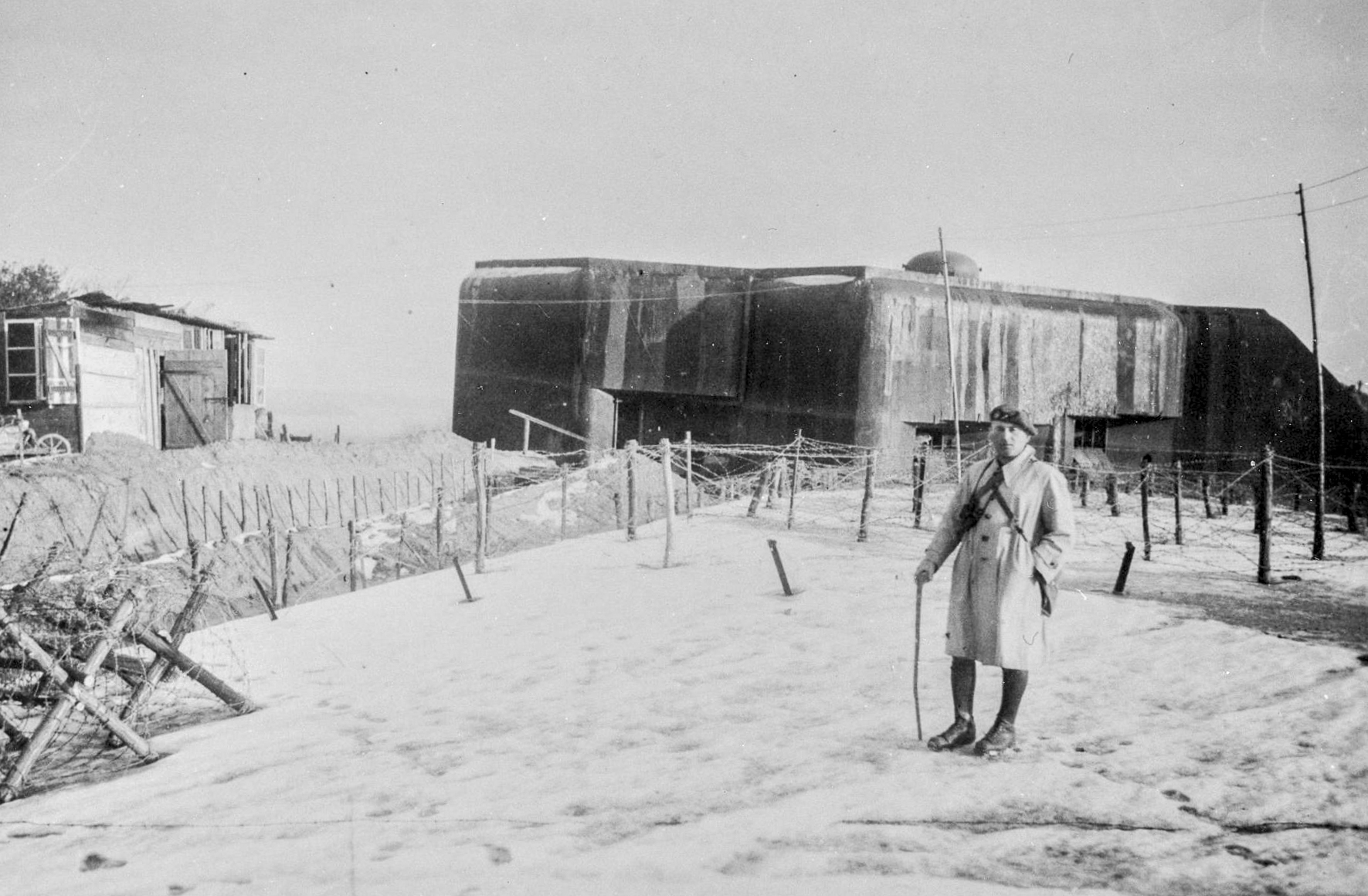

Le Cne Pierre DREYFUS-SCHMIDT commandant la CM1 du 171° RIF devant la casemate du Chemin Creux qui lui sert de PC de combat
Auteur : Inconnu
Collection Jean-Bernard WAHL

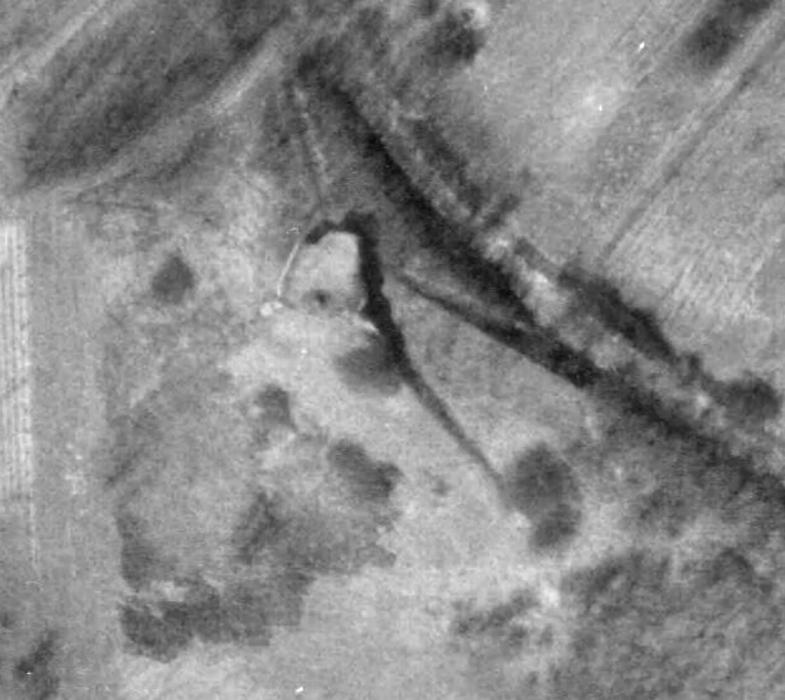

La casemate 84-Chemin Creux sur une photo IGN de 1958
Auteur : IGN - Géoportail 1958
remonterletemps.ign.fr
Photos actuelles

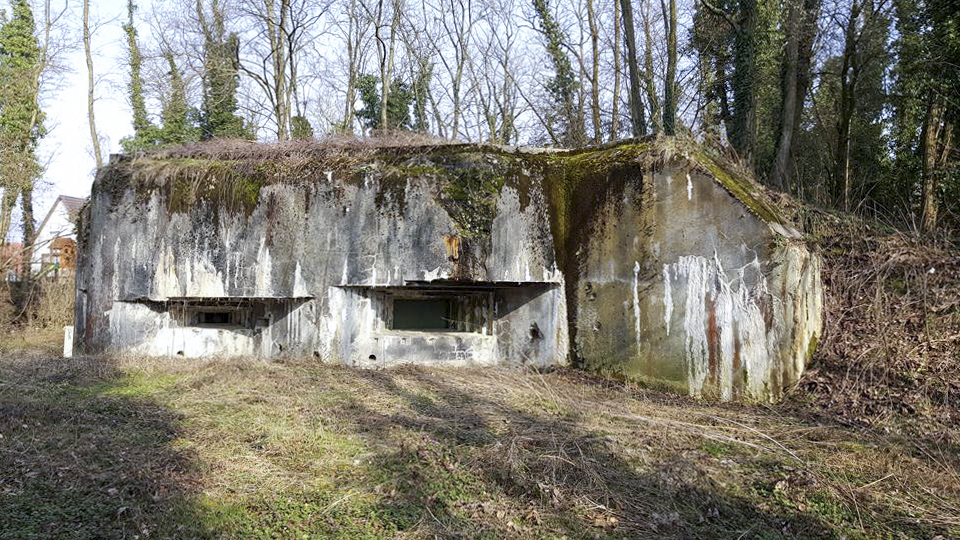

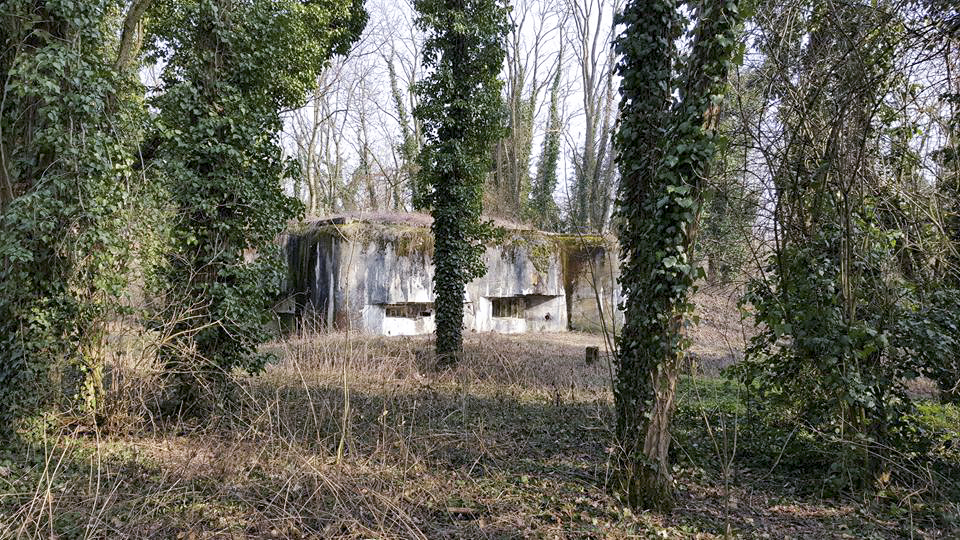

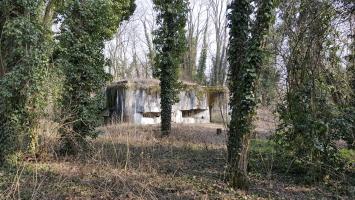

Vue vers la façade sud-ouest
Auteur : Manuel KLENCK
Façade sud-ouest
Auteur : Manuel KLENCK
Créneau mitrailleuse sud-ouest, créneau FM et fosses à douilles
Auteur : Gregory Fuchs
Créneau antichar sud-ouest et fosse à douilles
Auteur : Gregory Fuchs

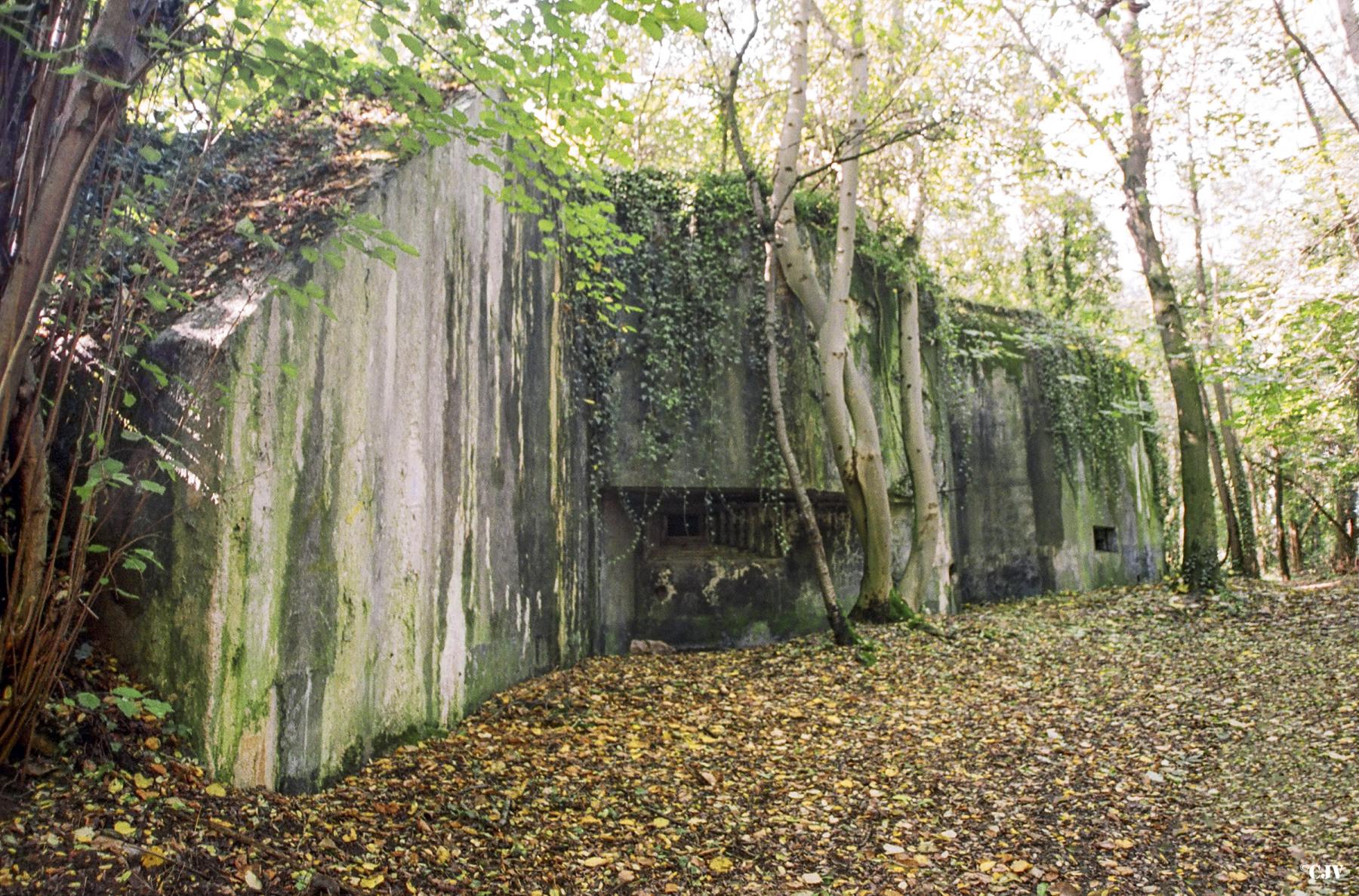

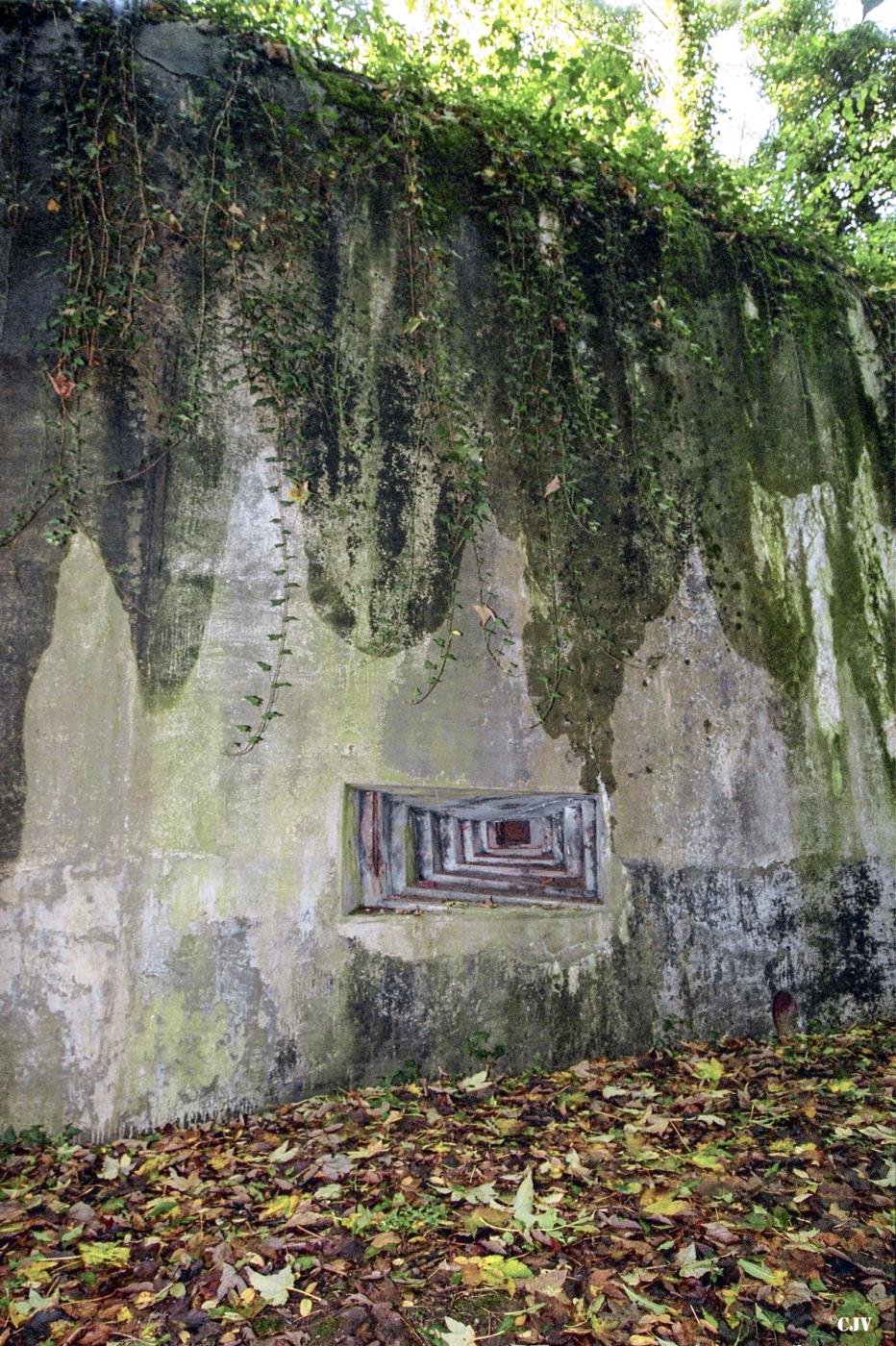

La façade nord-est avec son unique créneau pour mitrailleuse
A droite le créneau FM
Auteur : Gregory Fuchs
Créneau FM nord-est
Auteur : Lia VERMEULEN
Créneau FM nord-est
Auteur : Manuel KLENCK

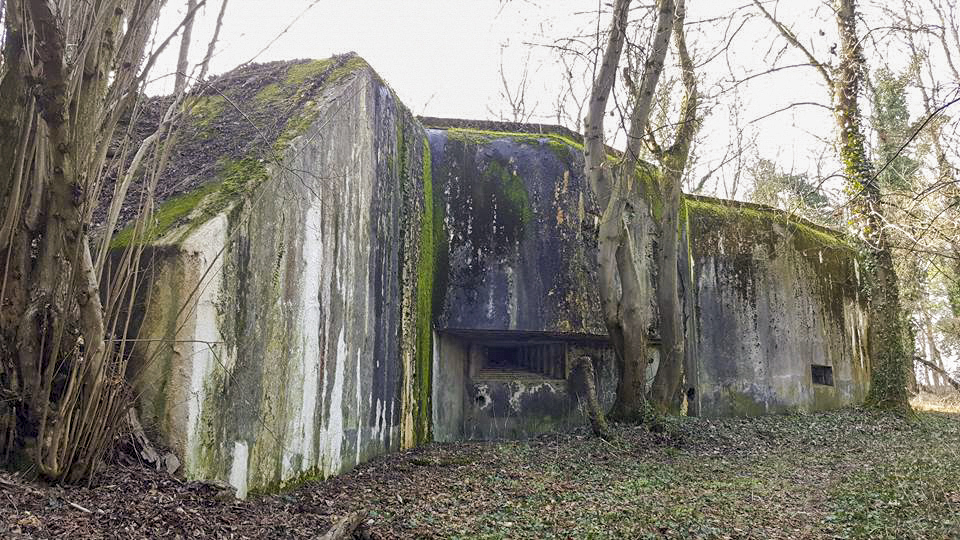

La façade nord-est avec son unique créneau pour mitrailleuse
Auteur : Manuel KLENCK

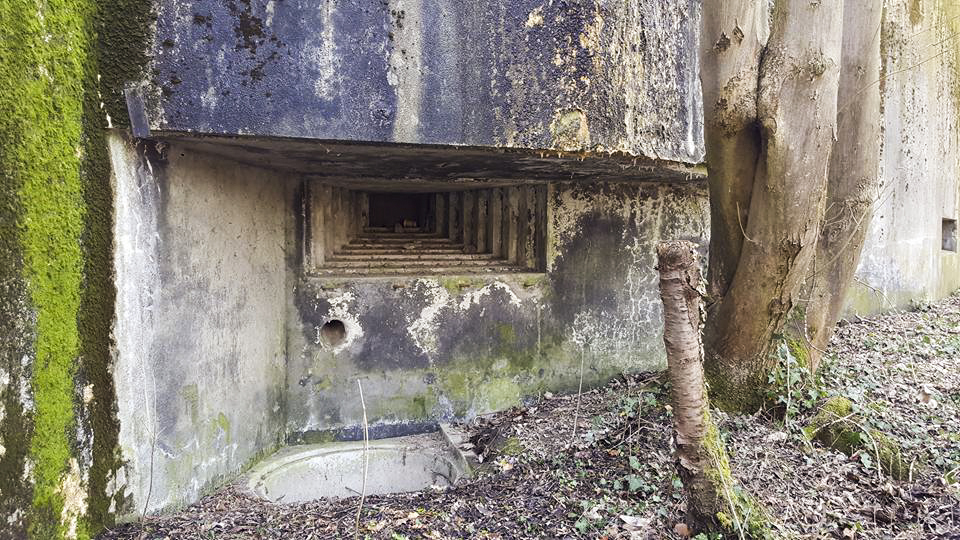

Créneau mitrailleuse nord-est
Auteur : Manuel KLENCK

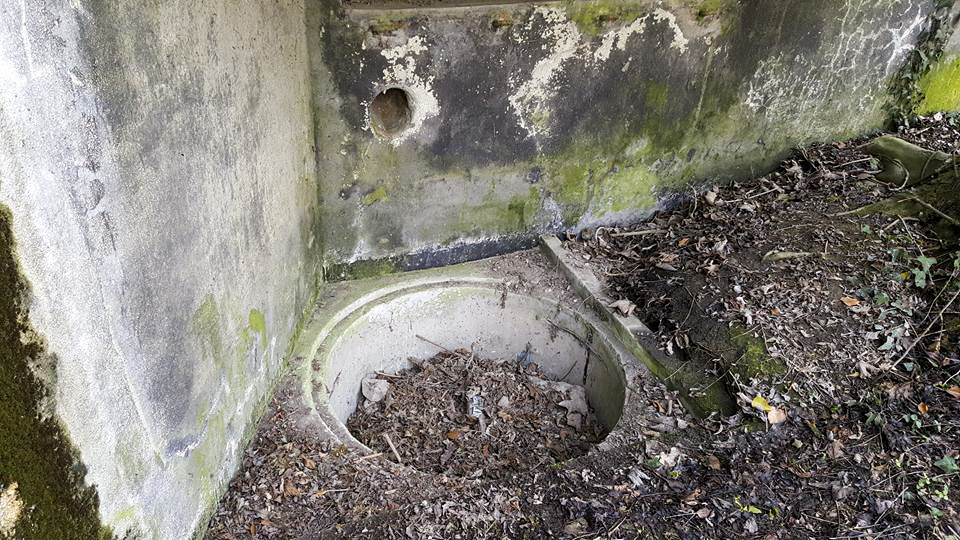

Fosse à douilles du créneau mitrailleuse nord-est
Auteur : Manuel KLENCK

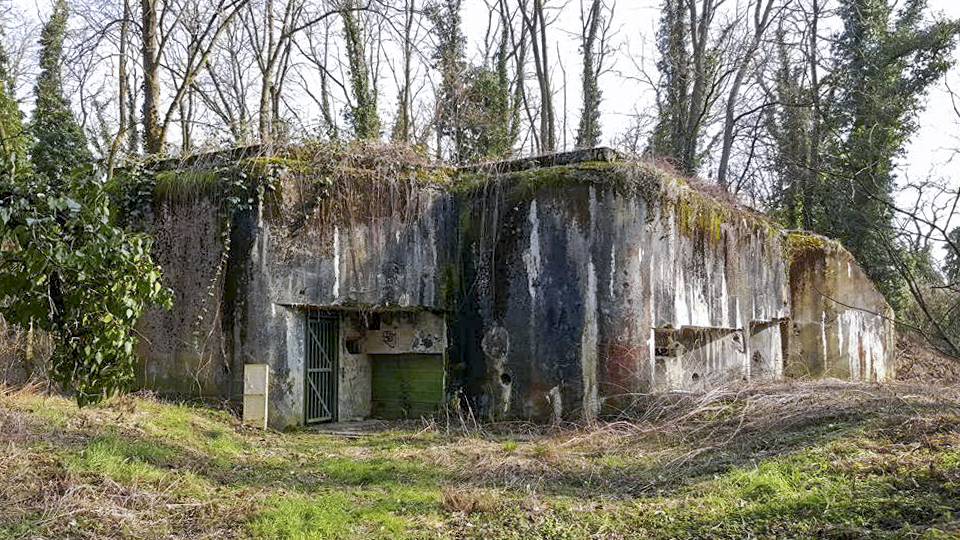

Vue sur les entrées
Auteur : Manuel KLENCK

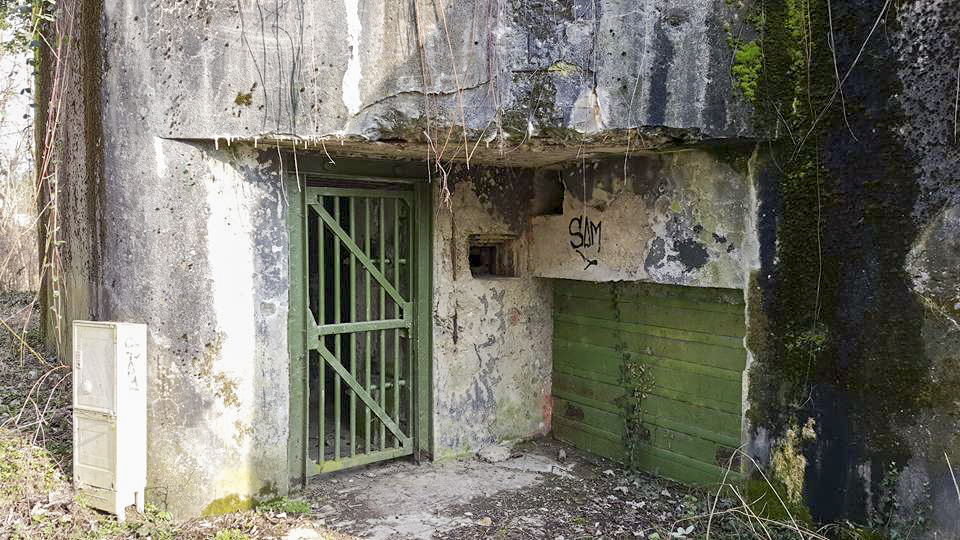

A gauche l'entrée du personnel
A droite l'entrée du matériel
Auteur : Manuel KLENCK

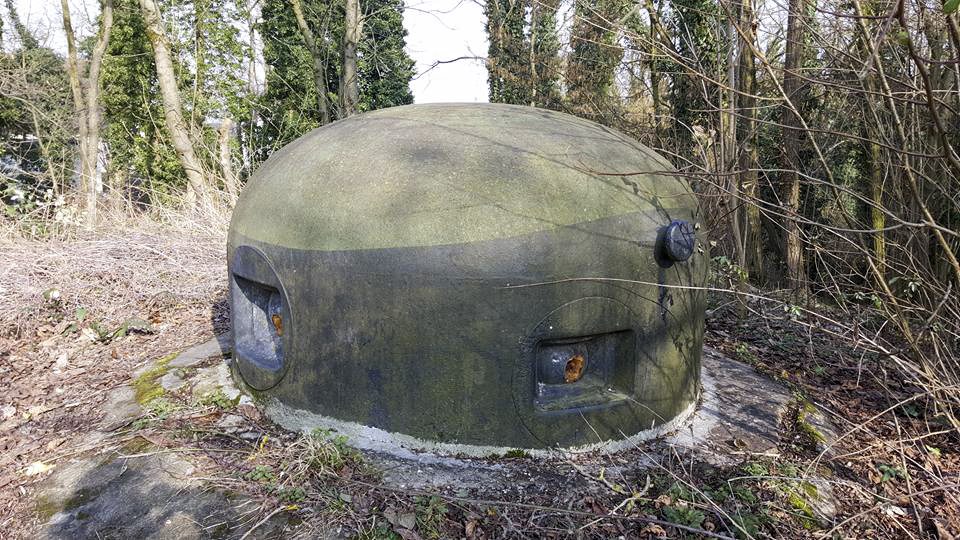

Cloche GFM type B
Les embrasures à l'arrière sont décalés vers le bas pour couvrir la pente
Auteur : Manuel KLENCK

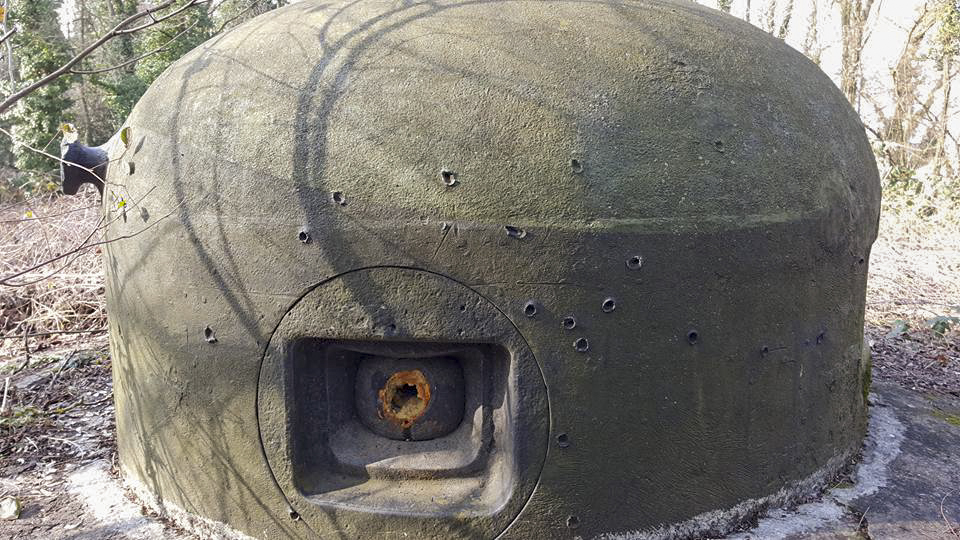

Cloche GFM type B
Impacts d'armes légères
Auteur : Manuel KLENCK

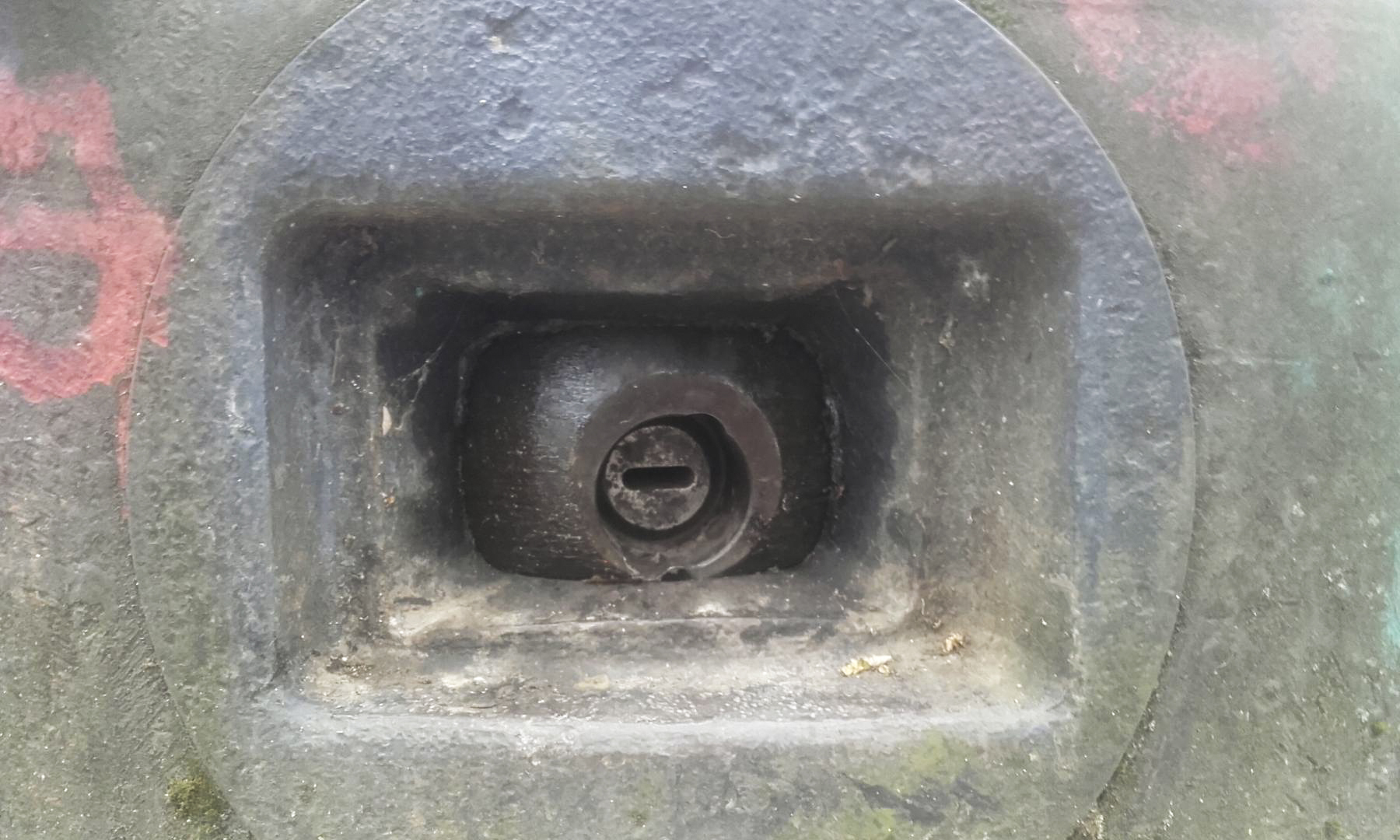

Cloche GFM type B
Diascope en place dans sa rotule
Auteur : David ORY
Porte blindée de l'entrée du personnel
Auteur : Gregory Fuchs

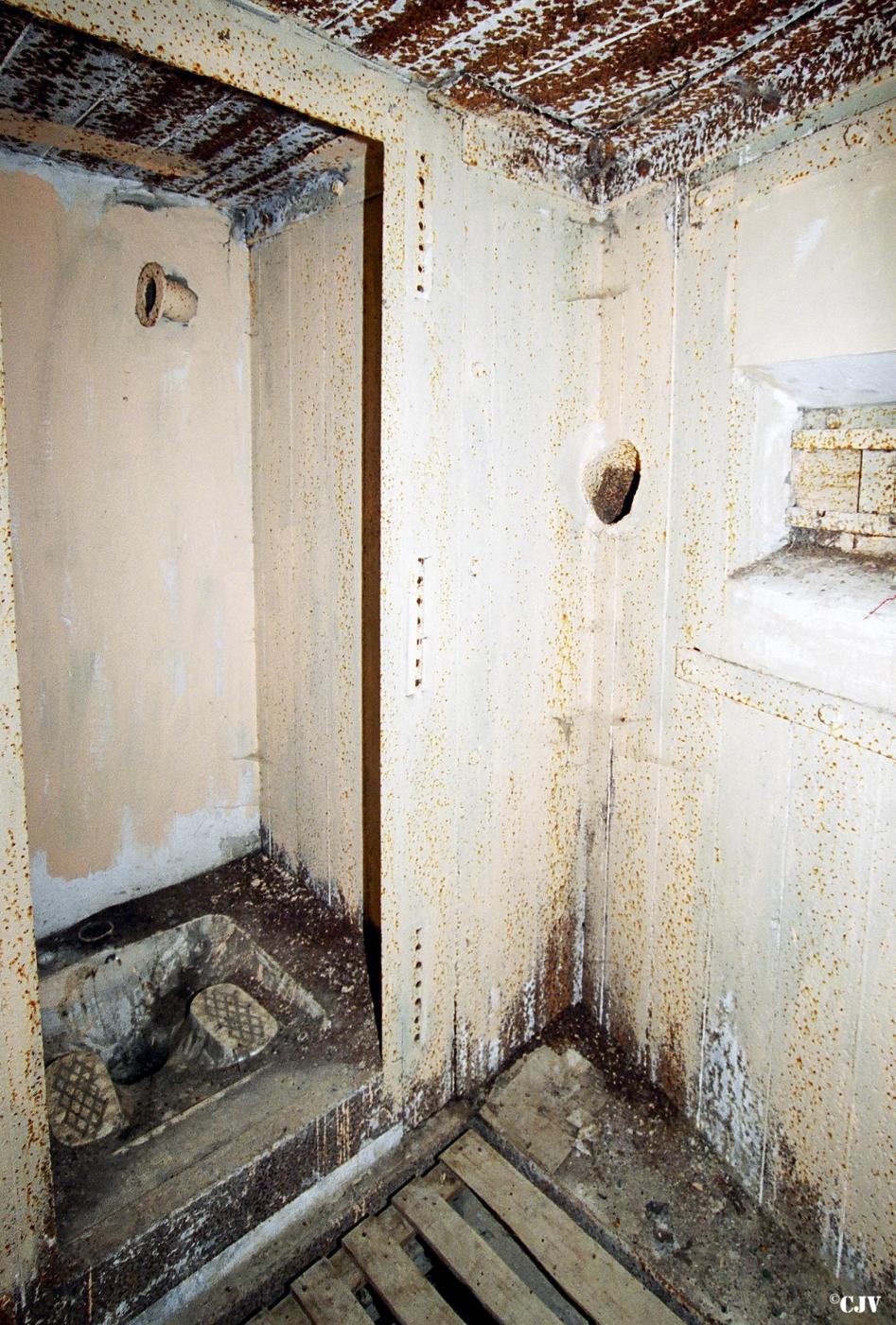

Latrines et créneau FM
Auteur : Lia VERMEULEN
Créneau FM
Auteur : Gregory Fuchs

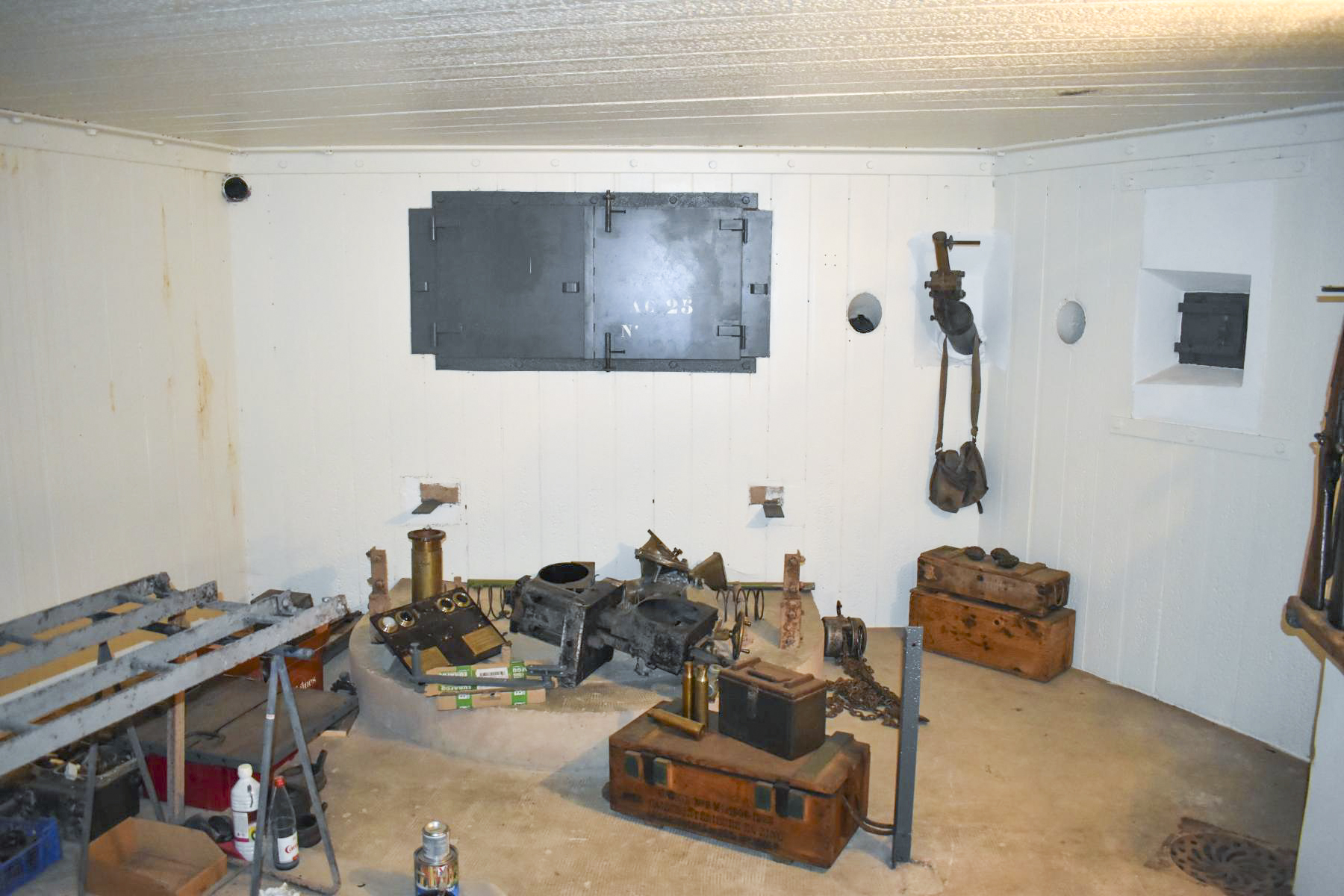

PC
La chambre du Lt Pierre DREYFUS-SCHMIDT en cours de restauration
Auteur : David ORY
PC
La chambre du Lt Pierre DREYFUS-SCHMIDT
Auteur : Gregory Fuchs
Le central téléphonique en cours de restauration
Auteur : David ORY
Le central téléphonique à 12 directions attenant au PC
Auteur : Daniel Froehly
Le central téléphonique à 12 directions attenant au PC
Auteur : Gregory Fuchs
Insigne du 18° RST (Régiment de Sapeurs Télégraphistes) au-dessus du central téléphonique
Auteur : Lia VERMEULEN

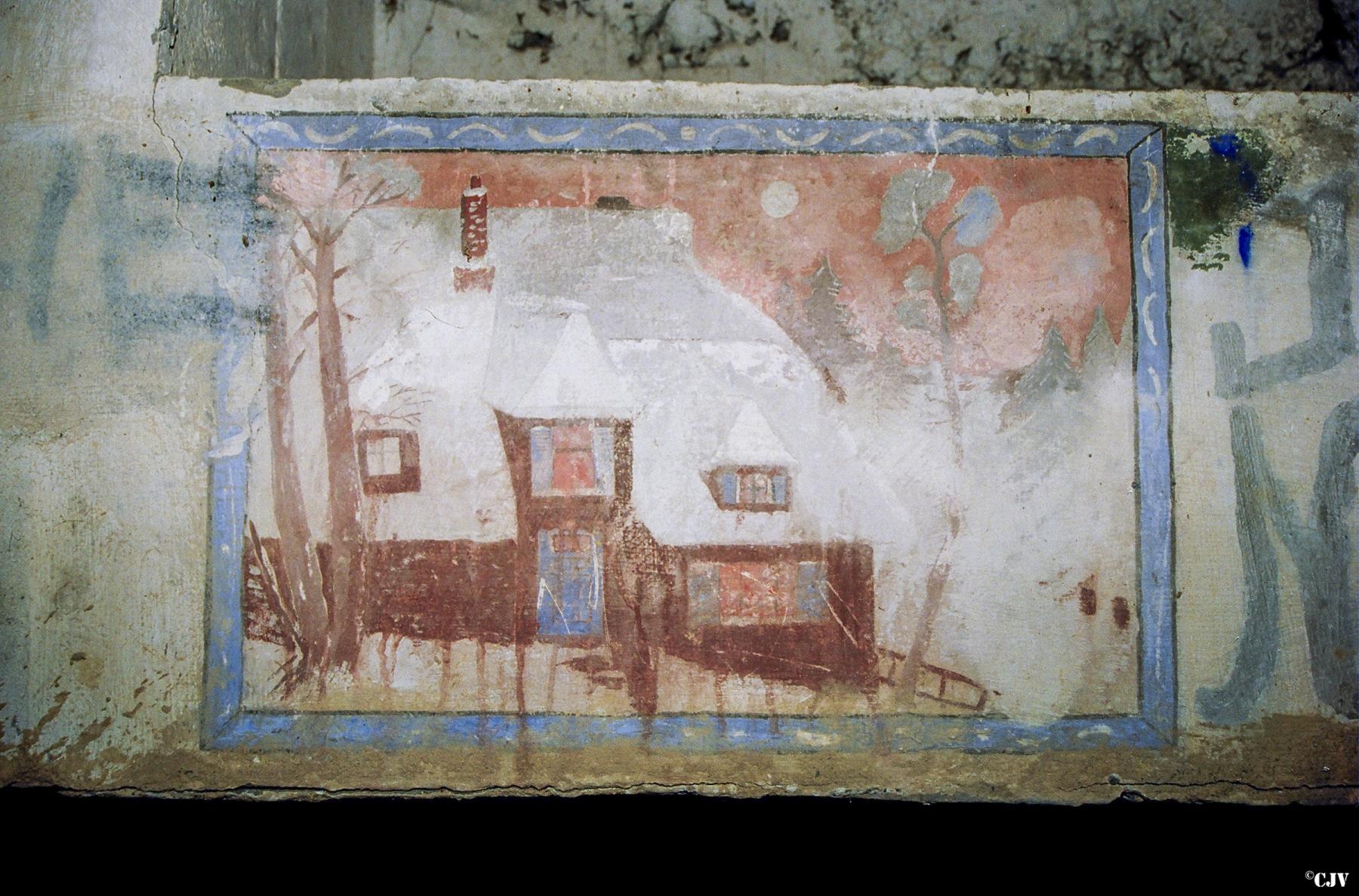

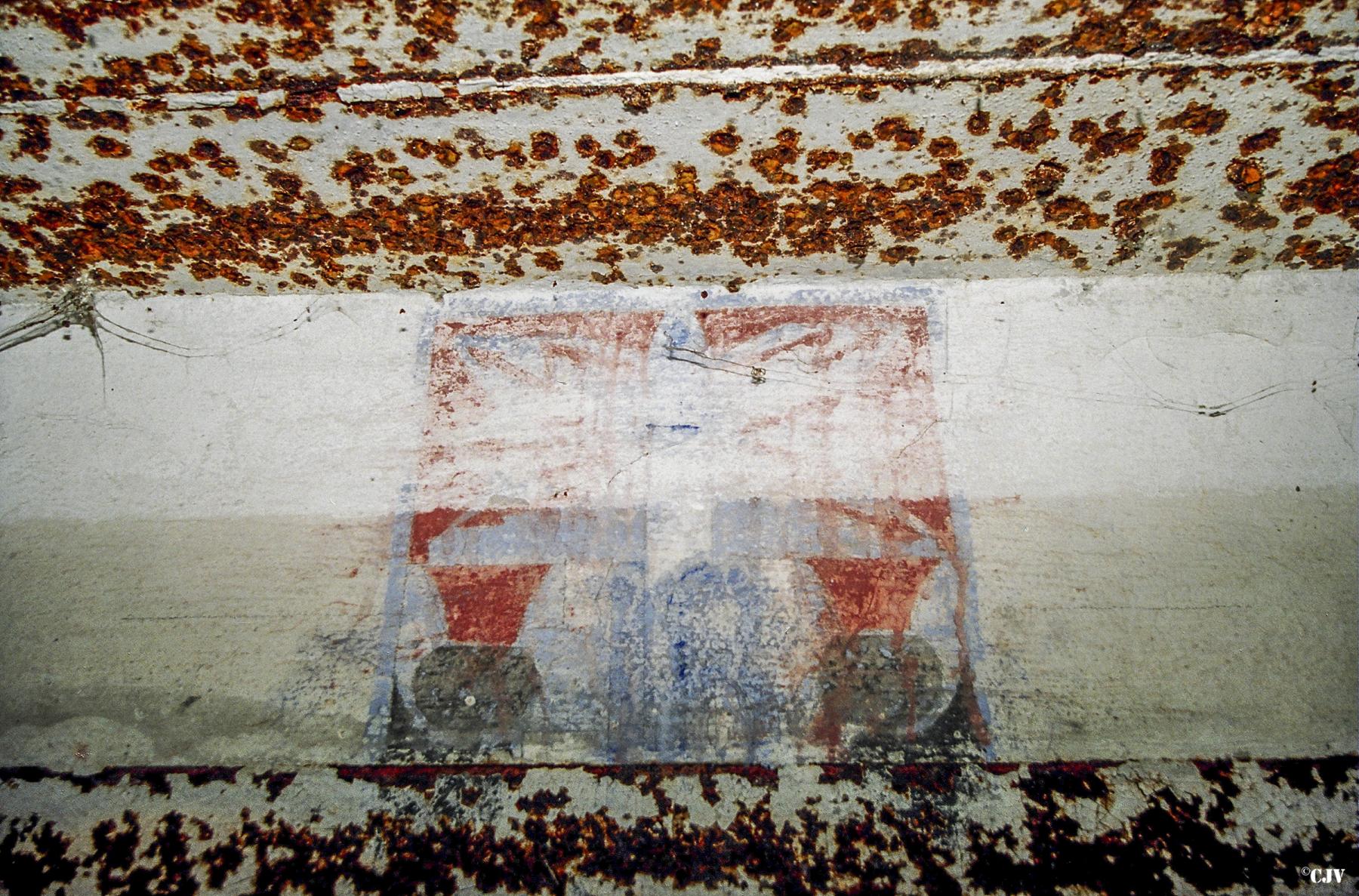

Peinture murale 'Joyeux Noël 1939' au-dessus de l'entrée du matériel
Auteur : Daniel Froehly
Peinture murale 'Joyeux Noël 1939' au-dessus de l'entrée du matériel
Auteur : Lia VERMEULEN

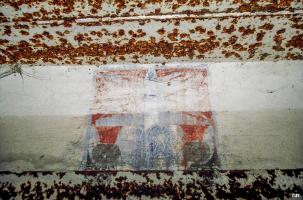

Insigne Maginot 'On ne passe pas' au-dessus de l'entrée du matériel
Auteur : Lia VERMEULEN

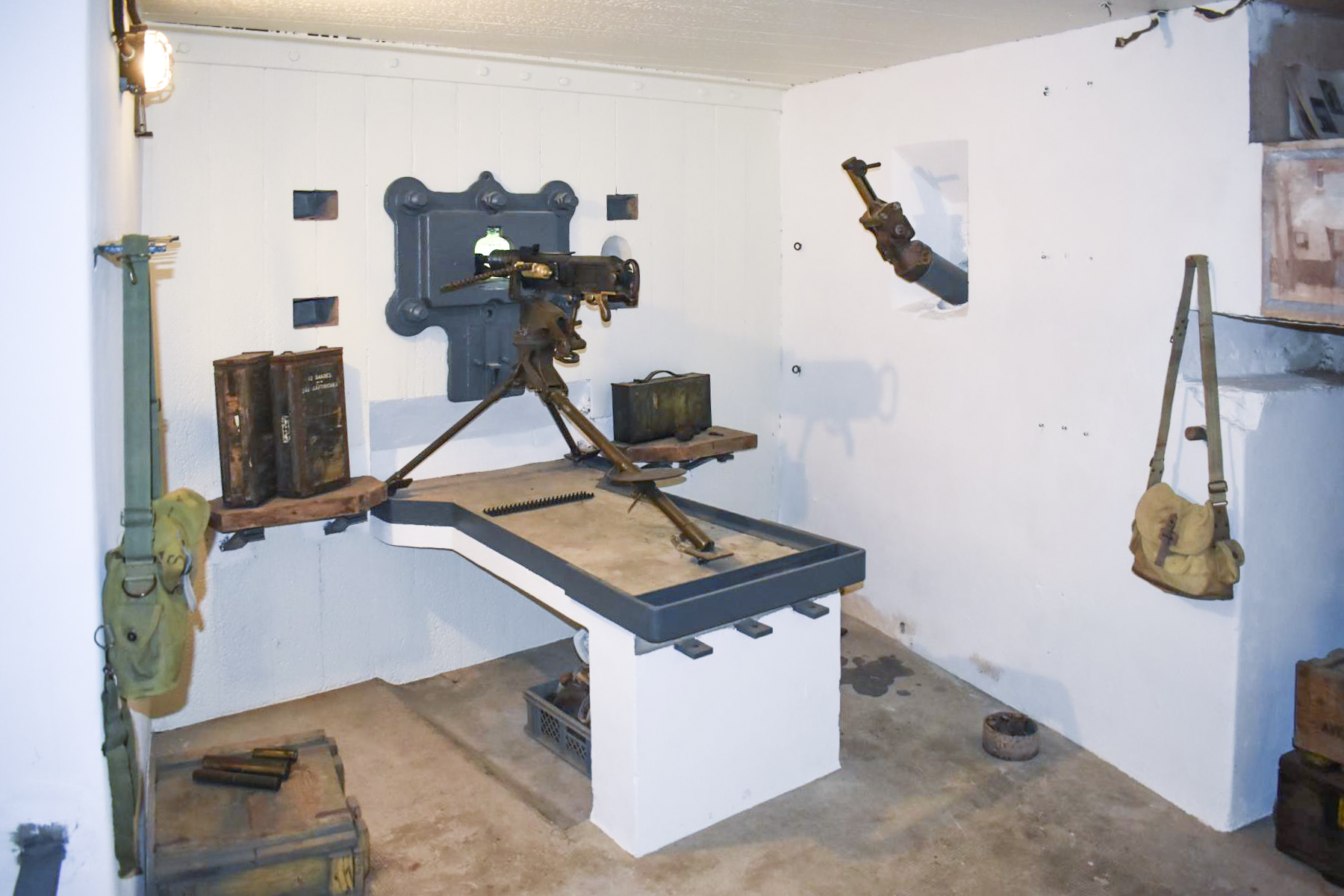

Chambre de tir mitrailleuse sud-ouest
Auteur : Daniel Froehly
Mitrailleuse Hotchkiss
Auteur : Gregory Fuchs
Chambre de tir antichar sud-ouest
Auteur : Daniel Froehly
Inscription Noel 1944 19e BCP
Auteur : David ORY

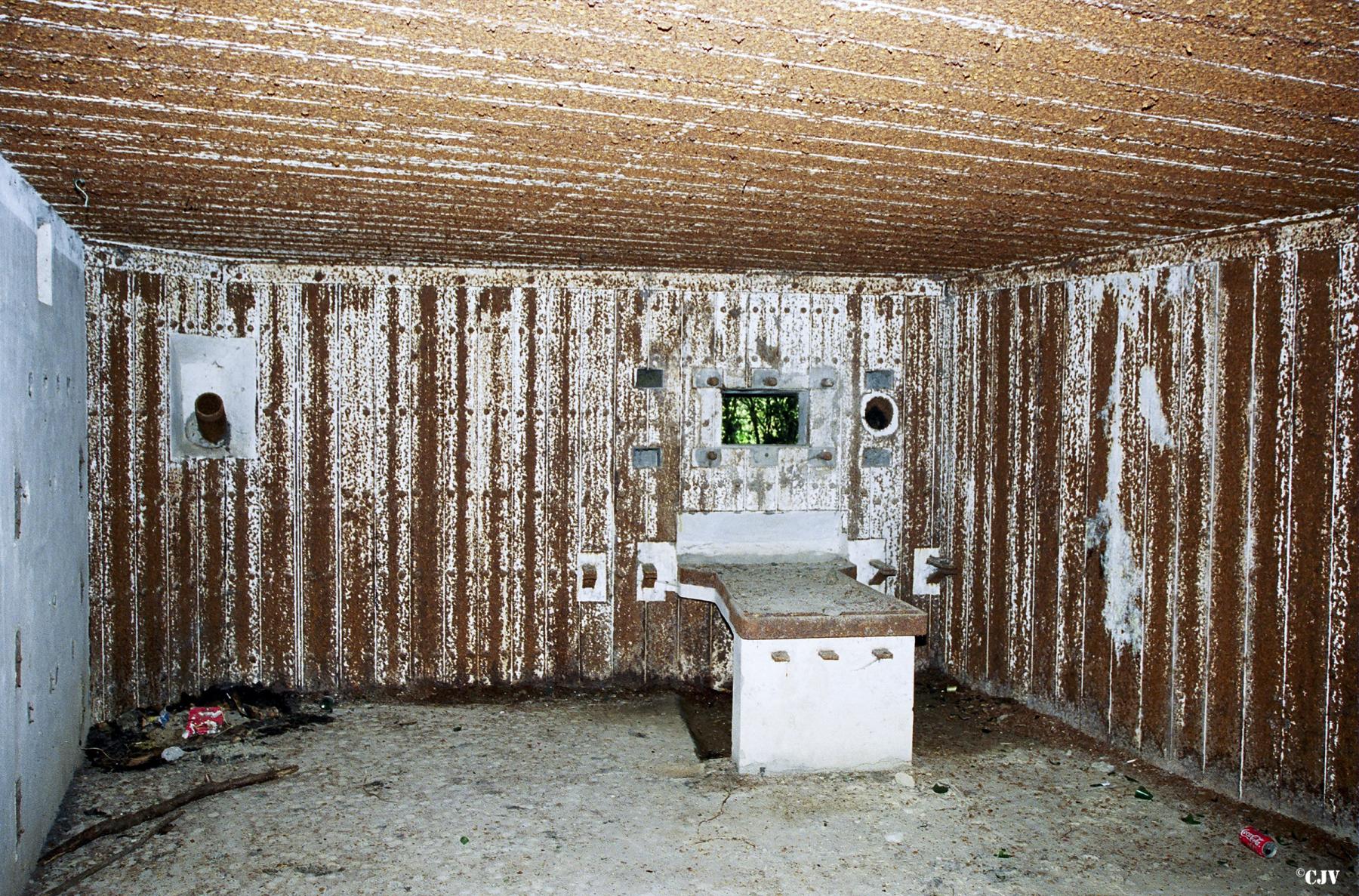

L'unique chambre de tir mitrailleuse nord-est
Auteur : Lia VERMEULEN
Chambre de tir mitrailleuse nord-est
Auteur : Gregory Fuchs
Lits rabattables dans la chambre de tir mitrailleuse nord-est
A droite le puits de la cloche GFM
Auteur : David ORY
Puits de cloche GFM type B
Auteur : David ORY
La cloche GFM type B en cours de restauration
Auteur : Daniel Froehly
La cloche GFM type B en cours de restauration
Auteur : Gregory Fuchs
