86 - ASCHENBACH
( Casemate d'infanterie - Double )
L'ouvrage est ouvert au public
Secteur Fortifié
SFAL - SF Altkirch
Maître d'ouvrage
MIL - Commandement
Lieu-dit / Parcelle
Tiefgrund
Coordonnées
47.640610 - 7.440480
Validité information
Verifié
Niveau de réalisation en 1940
Construit

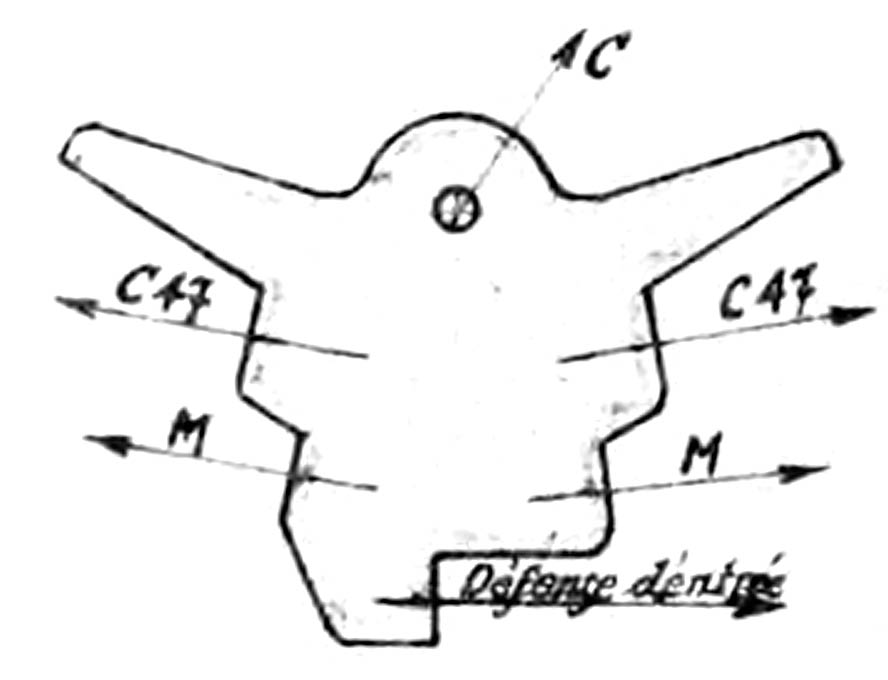

Plan sommaire
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate est composé comme suit :
- Deux créneaux pour canon de 47 de marine utilisés en antichar
- Deux créneaux pour mitrailleuses Hotchkiss 8 mm mle 1914
- Quatre créneaux pour fusil mitrailleur (défense rapprochée)
- Trois goulottes à grenades
- Une cloche GFM type B
Les canons de 47 de marine d'origine étaient du modèle 1885 AR1 montés sur affut crinoline modèle 1887.
Les canons de 47 de marine actuellement exposés sont du modèle 1902/15 sur affût crinoline modèle 1887. Celui qui est présent dans la chambre de tir sud-ouest est une reproduction.
CONSTRUCTION, Plan type
Casemate STG double Mle 1939 de type A1.
CONSTRUCTION, Cout
Le cout estimé de construction de cette casemate était de 1 700 000 Frs en septembre 1939.
Source(s) :
SHD - 6V11102
CONSTRUCTION, Environnement
La tourelle démontable et l'abri à proximité sont des reconstitutions et n'existaient pas à cet emplacement à l'époque.
La tourelle démontable, qui porte le n° 380, provient de Remoray dans le SFJ.
EQUIPEMENT, Electrique
L'alimentation électrique de la casemate était assurée par un groupe électrogène à moteur type 1PJ65 CLM.
L'électricité produite permettait d'assurer la ventilation de la casemate et son éclairage.
EQUIPEMENT, Transmissions
La casemate qui était reliée au réseau téléphonique de la fortification Maginot, était dotée d'un central téléphonique à 8 directions composé d'un carter étanche et d'un central TM32.
ETAT ACTUEL , Etat - utilisation actuelle
La casemate de l'ASCHENBACH a été remarquablement et entièrement rénovée.
Elle est entretenue par l'association Mémorial Maginot de Haute Alsace et est visitable (voir le lien en bas de page).
HISTORIQUE, Construction
La casemate d'ASCHENBACH est un renforcement tardif de la position circulaire Sierentz-Brochritti. L'approbation de sa construction date de février 1939 (note 591/S du 13 février 1939, du Gal commandant le Genie de SF) au titre des travaux de cette année - comme en particulier le Glaserberg - alors que les autres blockhaus STG ont pour l'essentiel été construits entre 1937 et 1938.
A ce titre, c'est l'une des rares en 7° Région Militaire à avoir été construite sur le plan type Mle 1939 du 29 décembre 1938.
Source(s) :
SHD - Carton 2V278
Contact et infos touristiques :
Organisation ou association en charge de ce site
Informations pour la visite
Pour les horaires de visite, consultez le site internet de l'association (lien ci-dessus).
Informations touristiques mises à jour le 06/11/2025
Contact
Bertrand Pfaff
+33 3 89 07 44 32
+33 6 45 58 77 18
Mairie d'Uffheim
+33 3 89 81 51 42
Informations touristiques mises à jour le 08/10/2021
Fils de discussion
Page n° 14553 mise à jour le 26/09/2026 -
© wikimaginot.eu 2015 / 2026
Photos d'époque
La casemate 86-Aschenbach sur une photo IGN de 1958
Auteur : IGN - Géoportail 1958
remonterletemps.ign.fr
Des allemands photographiés devant les entrées en 1940
On remarque un message laissé par l'équipage de la casemate à leur égard
Auteur : Inconnu
Collection David Ory
Droits réservés

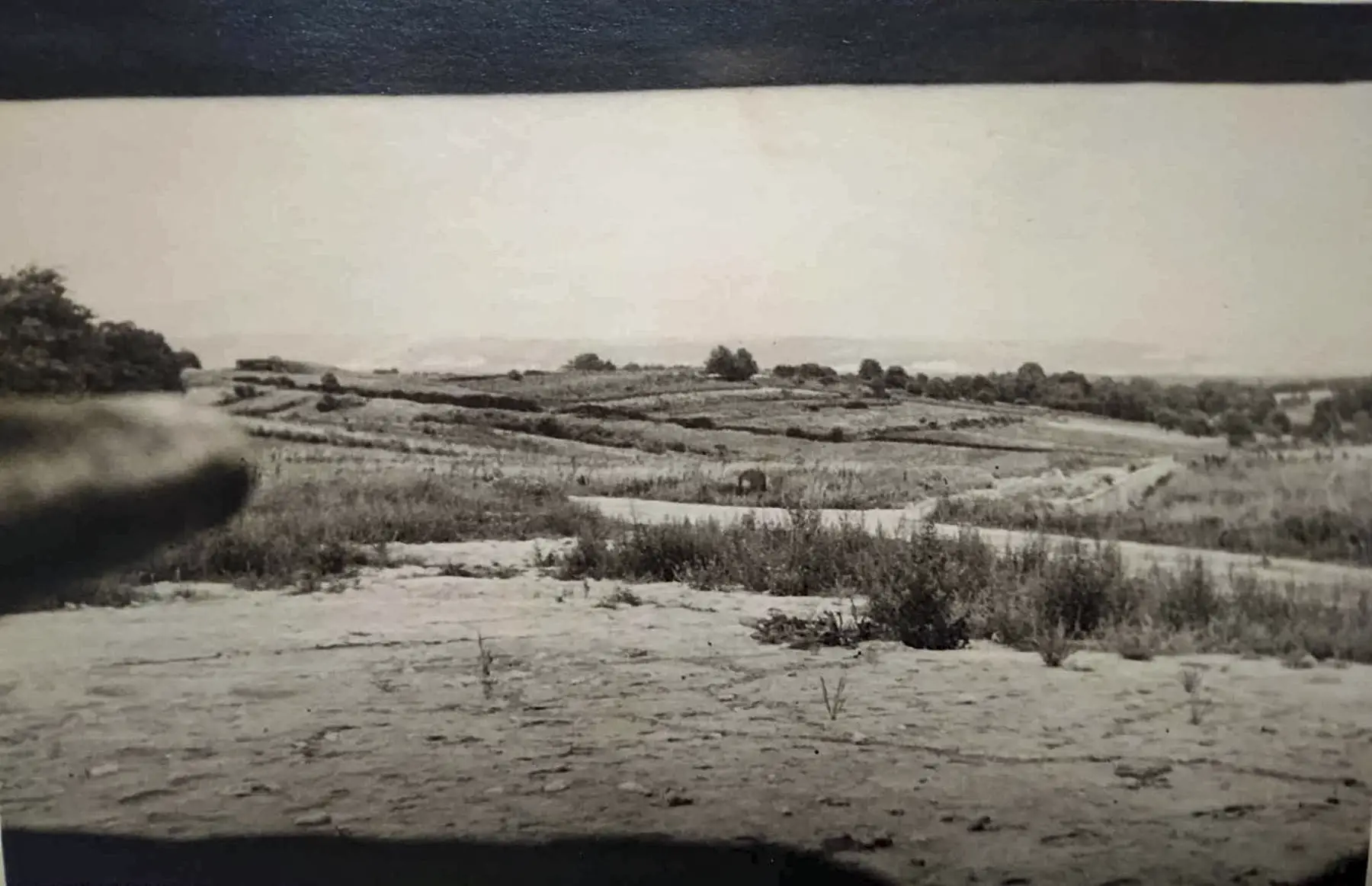

Vue sur la casemate 85 - Haselberg depuis le créneau antichar nord-est de l'Aschenbach en 1940
Auteur : Inconnu
Collection David Ory
Droits réservés
Photos actuelles
La façade sud-ouest
Auteur : Lia VERMEULEN
La façade sud-ouest
Auteur : D. Froehly
La façade sud-ouest
Auteur : Gregory Fuchs
Créneau antichar sud-ouest
Auteur : Gregory Fuchs
Créneau mitrailleuse sud-ouest
Auteur : Gregory Fuchs
La façade sud-ouest et les entrées
Auteur : Gregory Fuchs

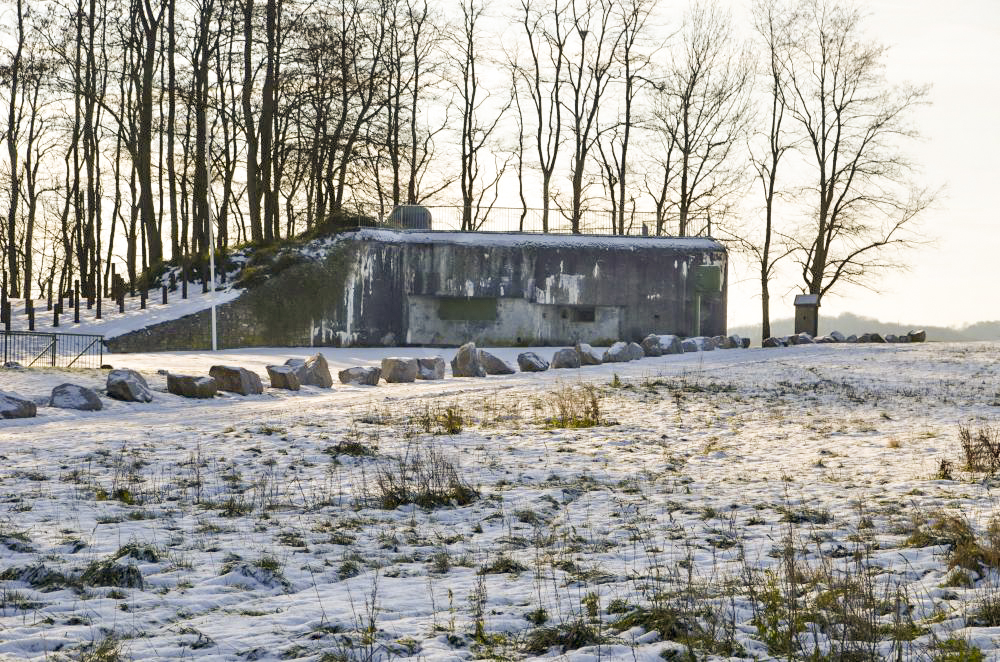

La façade nord-est
Auteur : Lia VERMEULEN
La façade nord-est
Auteur : D. Froehly
La façade nord-est
Auteur : Julien Boulanger
La façade nord-est et le projecteur blindé
Auteur : Julien Boulanger
Vue sur les créneaux nord-est, dirigés vers la casemate 86-Haselberg
Auteur : D. Froehly

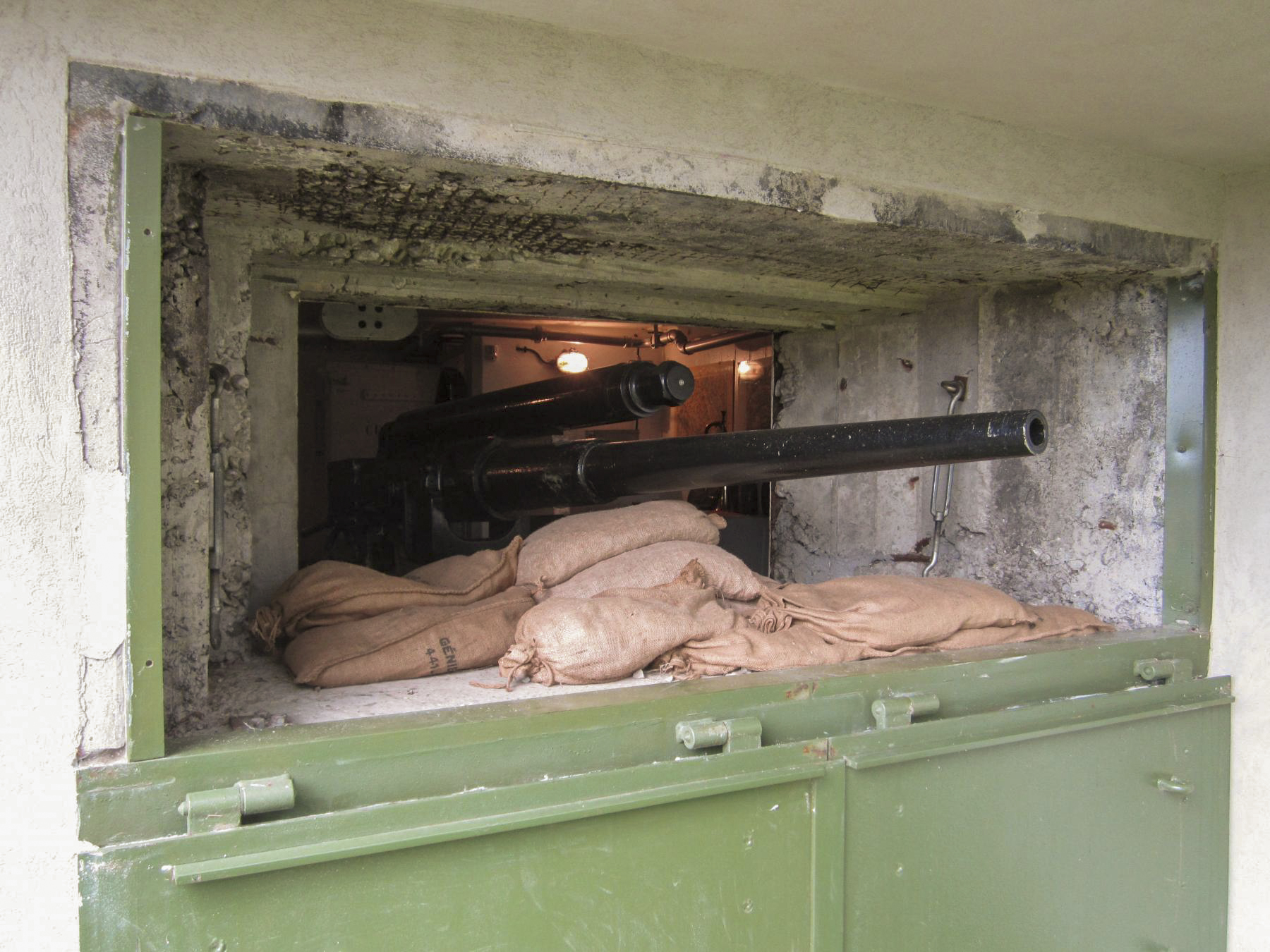

Créneau antichar nord-est
Auteur : Gregory Fuchs
Canon de 47 nord-est
Auteur : GRASSER Michel
Créneau mitrailleuse nord-est
Auteur : Gregory Fuchs
Créneau FM
Auteur : Gregory Fuchs

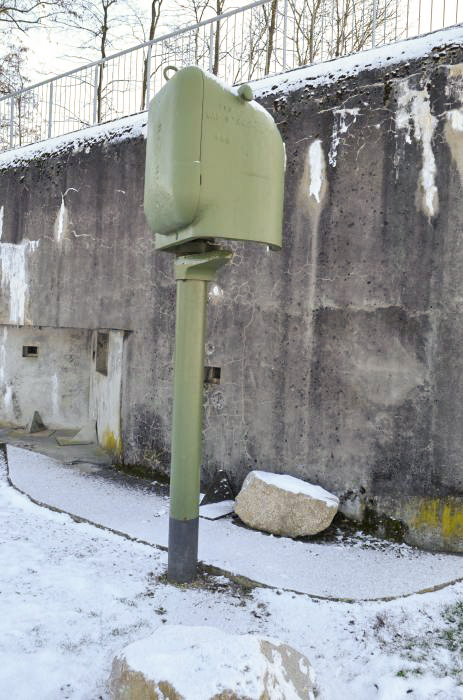

Projecteur blindé
Auteur : D. Froehly
Cloche GFM type B
Auteur : D. Froehly
Cloche GFM type B
Auteur : Gregory Fuchs
Rotule d'embrasure avec diascope en place
Auteur : Pascal LAMBERT

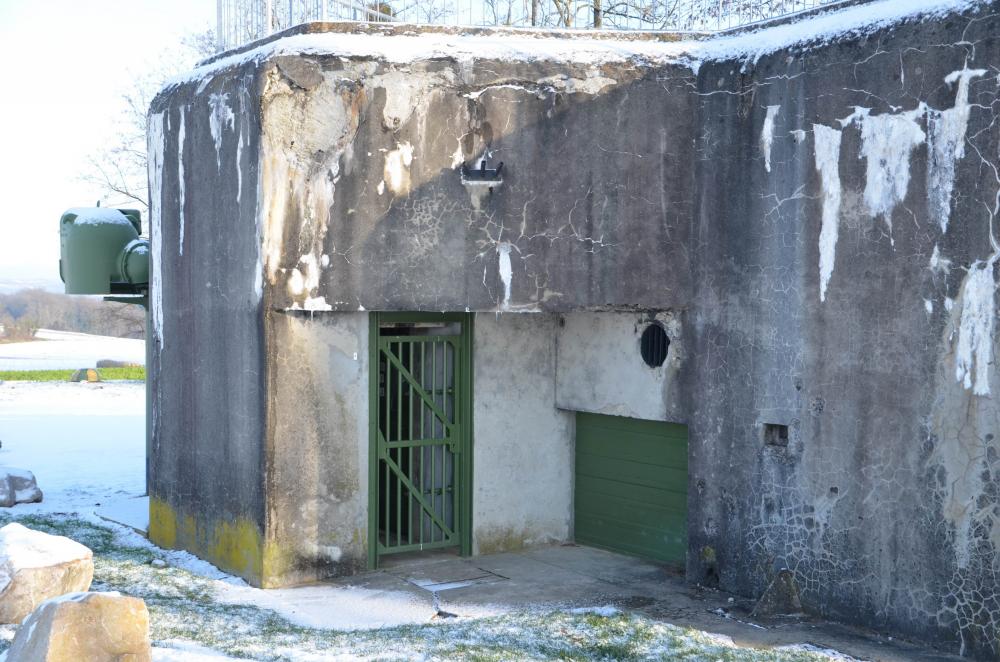

L'entrée du personnel et à droite l'entrée du matériel
Auteur : D. Froehly
Grille et porte blindée de l'entrée du personnel
Auteur : Gregory Fuchs
Porte étanche des latrines
Auteur : Gregory Fuchs
Latrines et créneau de défense rapprochée
Auteur : Gregory Fuchs
Entrée du matériel
Auteur : Gregory Fuchs
Futs d'hydrocarbures POUDRES CRE 3-1936 (administration centrale des poudres, centre de ravitaillement en essence)
Auteur : Gregory Fuchs
Chambre de tir mitrailleuse sud-ouest
Auteur : Gregory Fuchs

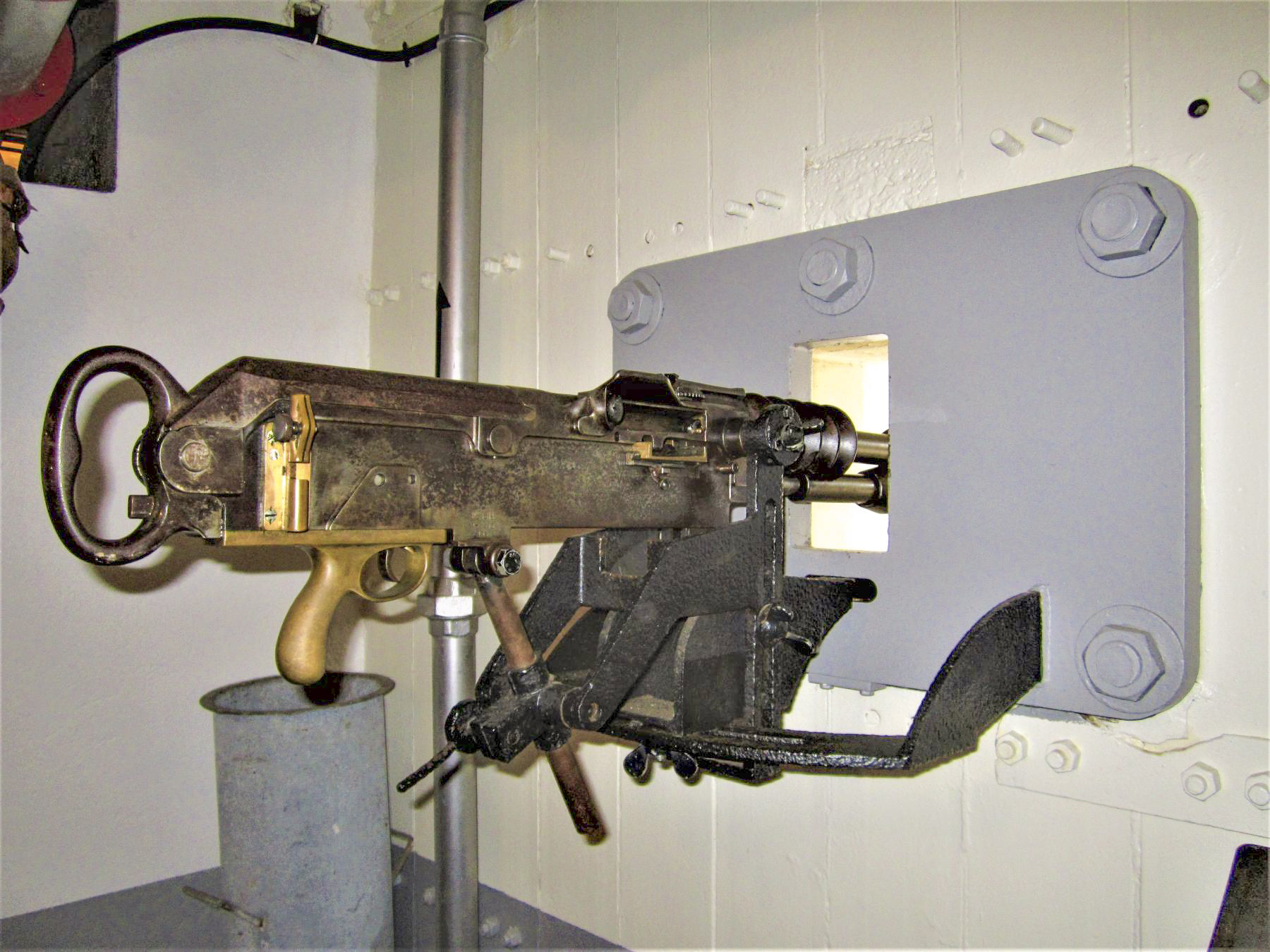

Mitrailleuse Hotchkiss montée sur plaque d'embrasure
Cette plaque d'embrasure qui n'est pas d'origine est spécifique au SFSA
Auteur : Gregory Fuchs
Créneau FM et goulotte à grenades de défense des entrées
Auteur : Gregory Fuchs
Chambre de tir antichar sud-ouest
Auteur : Pascal LAMBERT
Chambre de tir antichar sud-ouest
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15 (reproduction)
Auteur : GRASSER Michel
Canon de 47 mm de marine modèle 1902/15 (reproduction)
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15 (reproduction)
Détail de la culasse avec le coin fermé
Auteur : Gregory Fuchs
Téléphone
Auteur : Gregory Fuchs
Goulotte à grenades
Auteur : D. Froehly
Créneau FM
Auteur : Gregory Fuchs
Détail du FM 24/29
Auteur : Gregory Fuchs
Lits rabattables et râteliers à fusils dans la chambre de tir antichar sud-ouest
Auteur : Gregory Fuchs
Râtelier avec fusils Berthier
Auteur : D. Froehly
Coffret du carboxygénateur
Auteur : Gregory Fuchs
Plaque du carboxygénateur
Auteur : Gregory Fuchs
Carboxygénateur
Auteur : Sylvie Laure LAMBERT
Périscope type J2 et à gauche, périscopes type F1
Auteur : Gregory Fuchs
Chambre de tir mitrailleuse nord-est
Auteur : Gregory Fuchs
Chambre de tir mitrailleuse nord-est
Auteur : D. Froehly
Mitrailleuse Hotchkiss montée sur son trépied et posée sur support bétonné
Auteur : Gregory Fuchs
Clefs d'ouvrages du secteur défensif d'Altkirch
Auteur : Gregory Fuchs
Chambre de tir antichar nord-est
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15
Détail de la culasse
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15
Détail de la hausse
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15
Marquage de l'affût mle 1915, le canon porte le n°94
Auteur : Gregory Fuchs
Canon de 47 mm de marine modèle 1902/15
Plaque constructeur de l'affût crinoline mle 1887
Auteur : Gregory Fuchs
Créneau FM et goulotte à grenades
Auteur : Gregory Fuchs
Lits rabattables dans la chambre de tir antichar nord-est
Auteur : Gregory Fuchs
Pulvérisateur Vermorel
Auteur : Gregory Fuchs
Porte étanche du central téléphonique
Auteur : Gregory Fuchs
Le central téléphonique en cours de restauration
Auteur : Pascal LAMBERT
Le central téléphonique à 8 directions
Auteur : Gregory Fuchs
Porte étanche de la cloche GFM
Auteur : Gregory Fuchs
Puits de la cloche GFM
Auteur : Gregory Fuchs
Noria à munitions
Auteur : Gregory Fuchs
Godets pour obus de mortier de 50
Auteur : Gregory Fuchs
Plancher mobile de la cloche GFM
Auteur : Gregory Fuchs
Noria à munitions et trappe d'accès
Auteur : Lia VERMEULEN
Diascope en place dans une rotule d'embrasure
Auteur : Gregory Fuchs
FM en place dans une rotule d'embrasure
Auteur : Gregory Fuchs
Commande du plancher mobile et de chaque cotés l'emplacement des commandes du projecteur
Auteur : Gregory Fuchs
Interrupteur du projecteur
Auteur : Gregory Fuchs
Coffret électrique du projecteur
Auteur : Gregory Fuchs
Accès à l'étage inférieur
Auteur : Gregory Fuchs

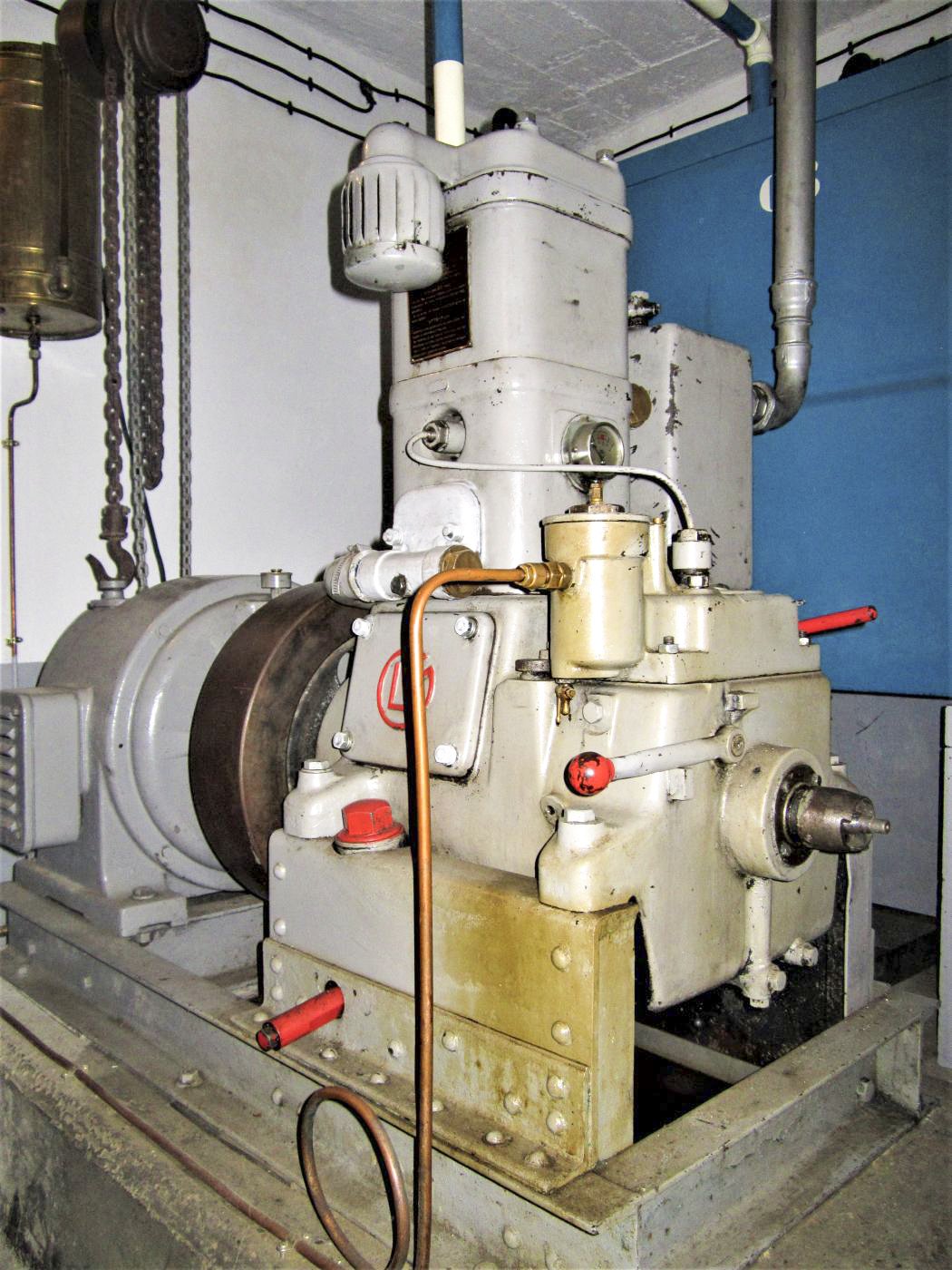

Le groupe électrogène à moteur CLM 1PJ65 entrainant une génératrice 220V triphasé de 5 KVA
Auteur : Gregory Fuchs
Tableau électrique et réservoir journalier du groupe électrogène
Auteur : D. Froehly
Tableau d'entretien du groupe électrogène
Auteur : Gregory Fuchs
Extincteur de la marque Pyrene
Auteur : Gregory Fuchs
Lavabo
Auteur : Gregory Fuchs
La ventilation et l'atelier en cours de restauration
Auteur : D. Froehly
L'atelier en cours de restauration
Auteur : D. Froehly
Filtre et ventilateur
Auteur : Gregory Fuchs

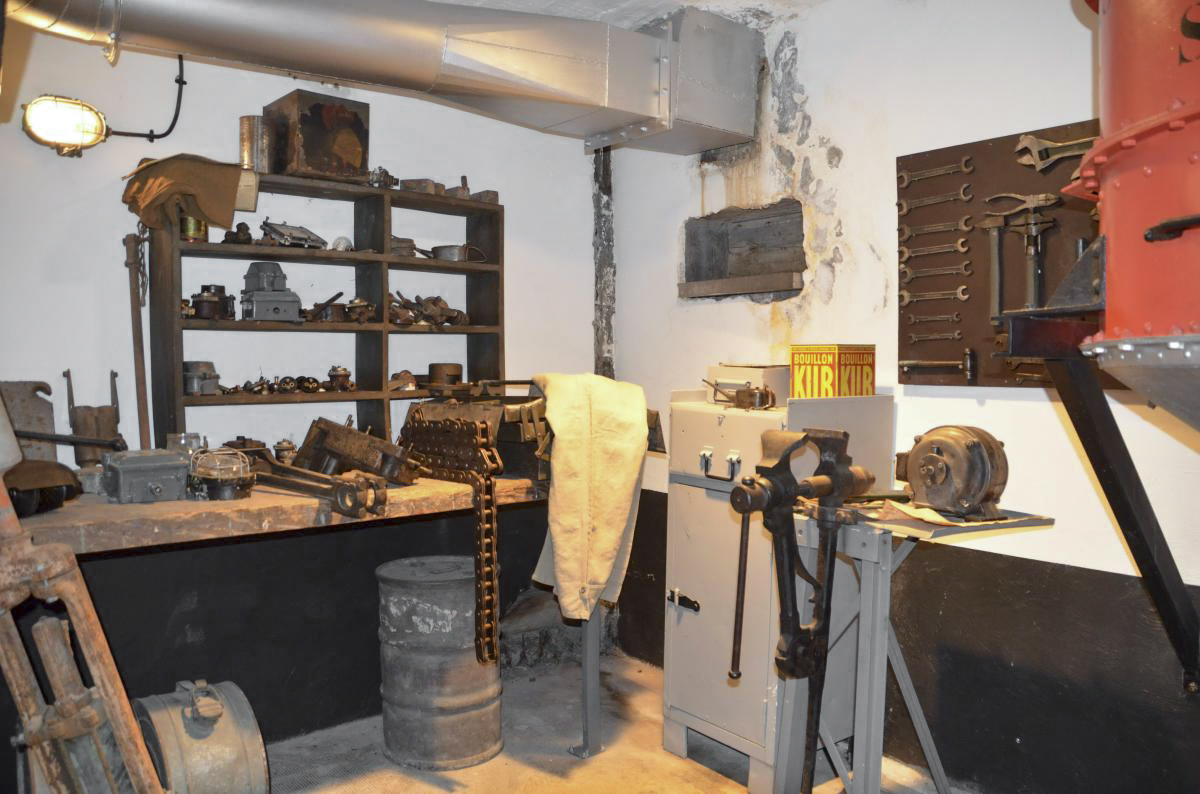

Atelier
Auteur : Gregory Fuchs
Puits
Auteur : Gregory Fuchs
Tableau à outils et insigne du 10° Génie
Auteur : Gregory Fuchs
Rails antichar
Auteur : Gregory Fuchs
Rails antichar
Auteur : D. Froehly

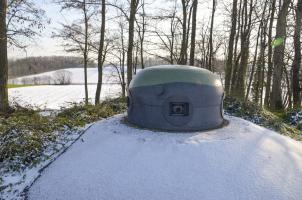

Tourelle démontable pour mitrailleuse mle 35
Auteur : David Palmer
Tourelle démontable pour mitrailleuse mle 35
Auteur : D. Froehly
Tourelle démontable pour mitrailleuse mle 35
Auteur : Gregory Fuchs
La tourelle démontable porte le n°380
Auteur : Gregory Fuchs
Accès à la tourelle démontable (reconstitution suggestive)
Auteur : Gregory Fuchs
Accès à la tourelle démontable
Mitrailleuse Hotchkiss
Auteur : Gregory Fuchs

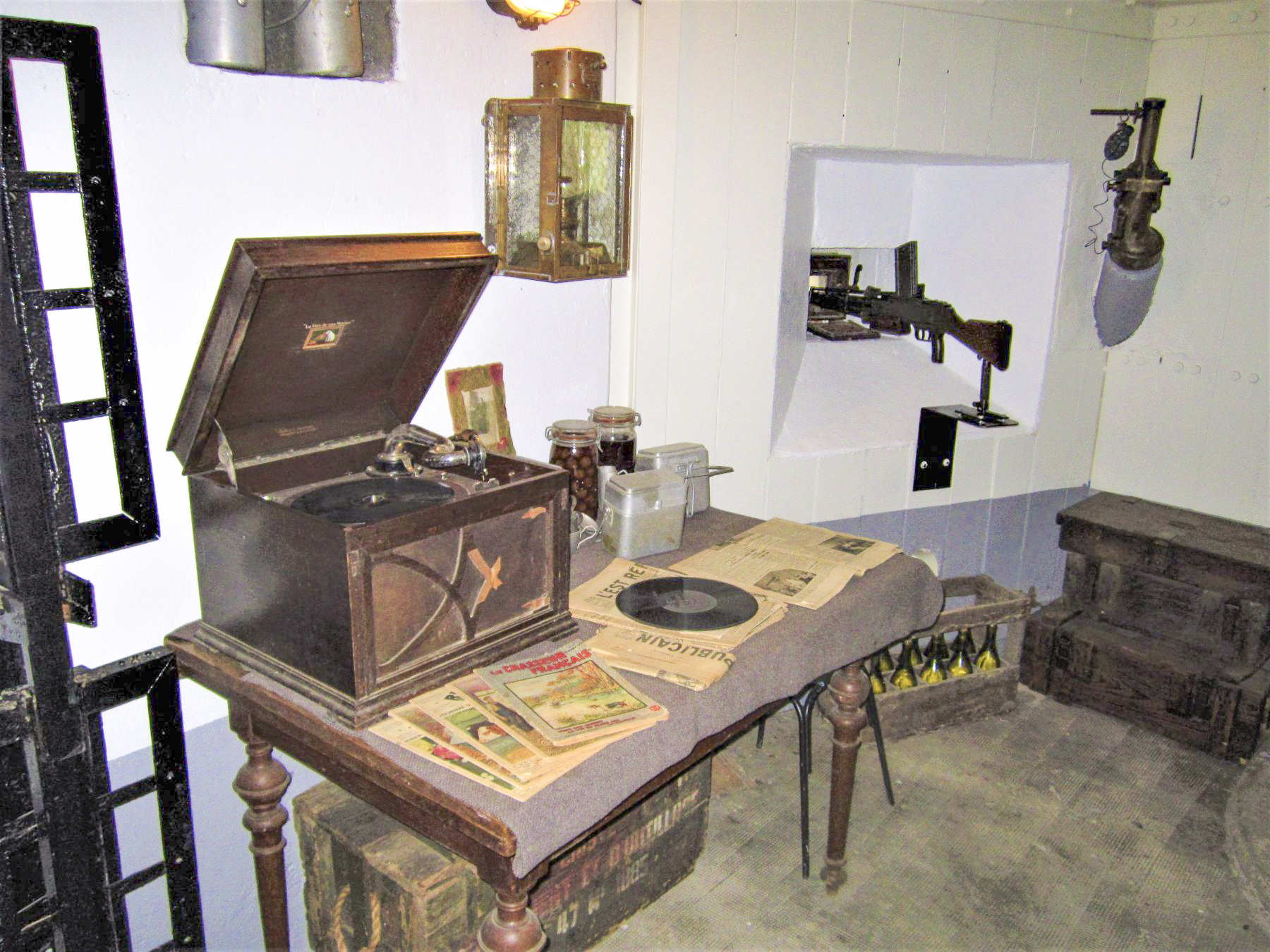

Abri attenant à la tourelle démontable (reconstitution suggestive)
Auteur : Gregory Fuchs
Abri attenant à la tourelle démontable (reconstitution suggestive)
Auteur : Gregory Fuchs
Embase en tôle de la tourelle démontable
Auteur : Pascal LAMBERT
Trappe d'accès
Auteur : Gregory Fuchs
Vue interne
Auteur : Lia VERMEULEN
