Secteur Fortifié
SFAL - SF Altkirch
Maître d'ouvrage
MIL - Commandement
Année
Commune
MUESPACH LE HAUT (68640)
Lieu-dit / Parcelle
Willerhof
Coordonnées
47.535277 - 7.388927
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Artillerie
La batterie est prévue pour quatre canons de 155 L modèle 1916
Ces canons fabriqués par Saint Chamond sont livrés à partir de 1917 et sont initialement du calibre de 145mm et sont ré-alésés au calibre 155mm après usure du tube.
Calibre : 145 mm - 155 mm
Longueur du tube : 7,36 m
Cadence de tir : 8 coups en 5 mn
Poids total: 12 500 kg
Portée maximale:18 000 m
CONSTRUCTION, Description

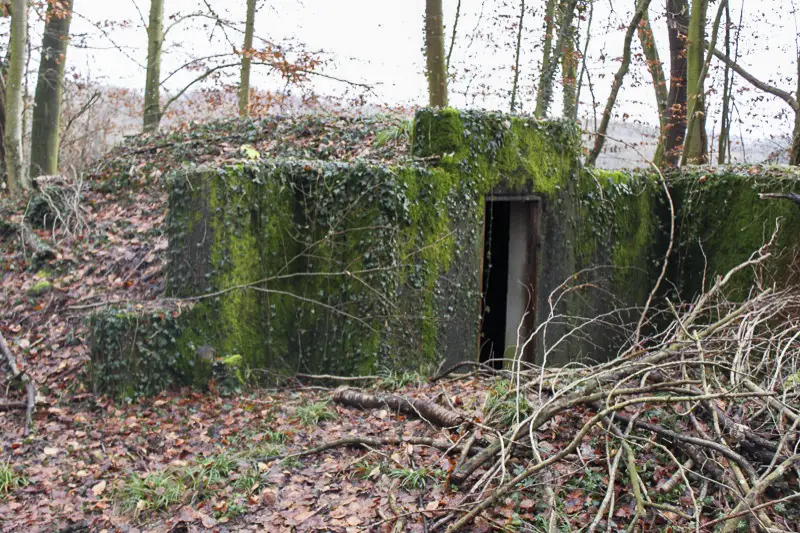

La batterie de Willerhof est une batterie d'artillerie construite par la MOM (Main d'Oeuvre Militaire) selon des plans établis par la STG (Section Technique du Génie)
Elle comporte :

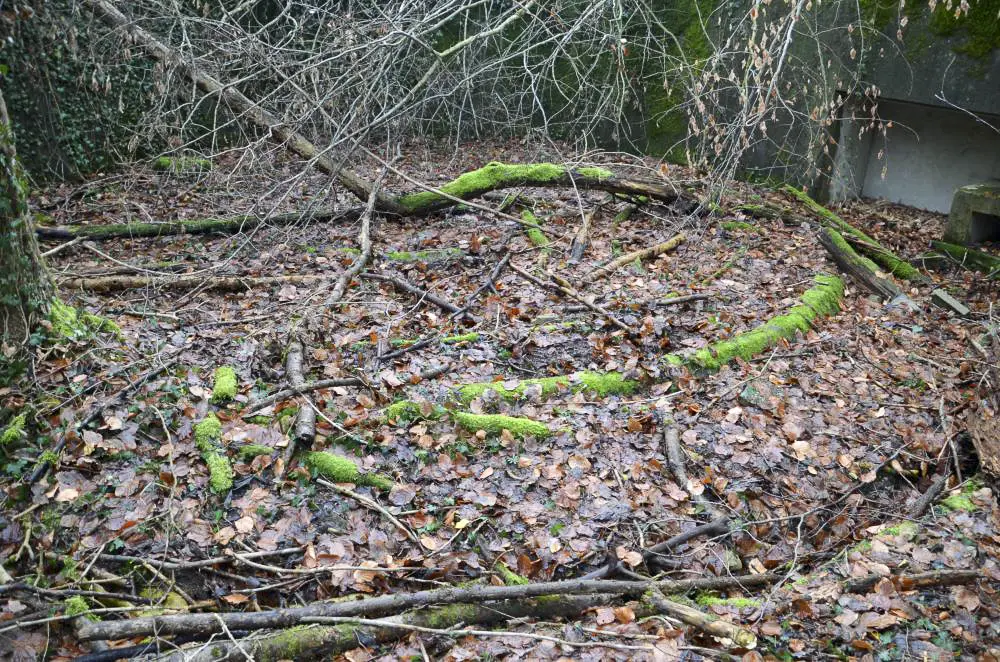

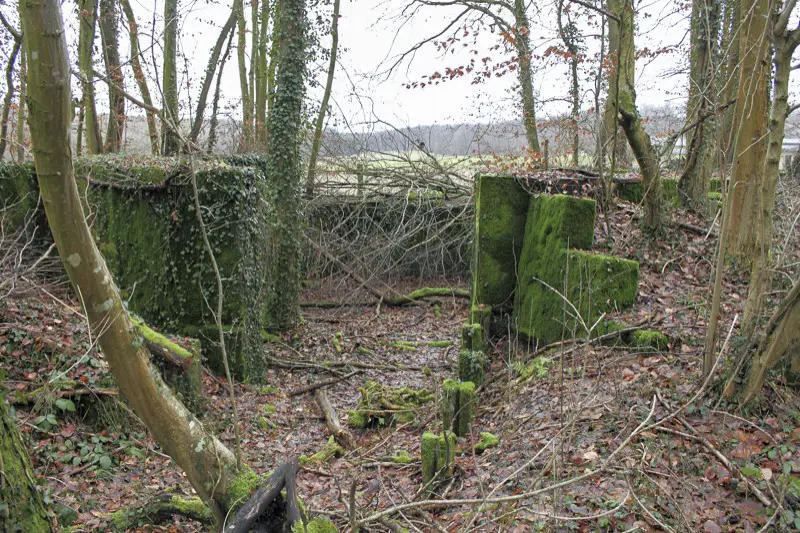

- Quatre encuvements bétonnés pour pièces de 155L modèle 16

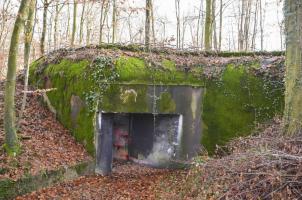

- Deux Abris STG à deux entrées dont l'un sert de PC à la batterie

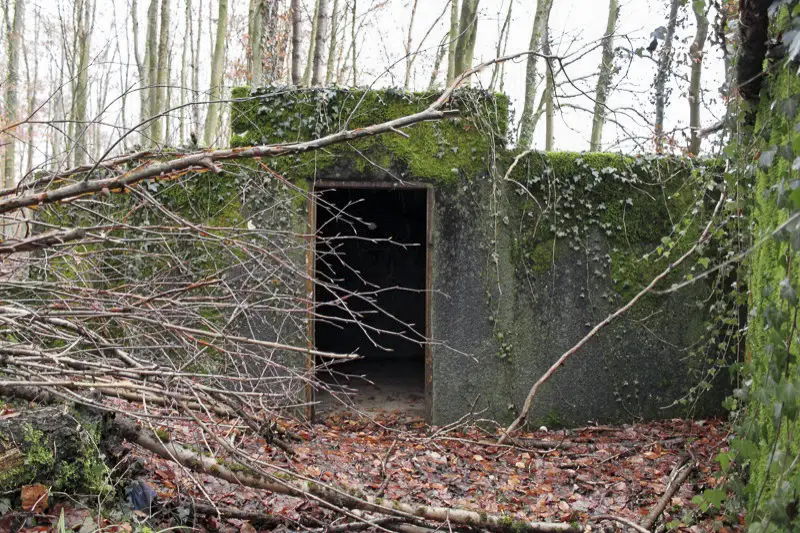

- Une soute à munition à une entrée

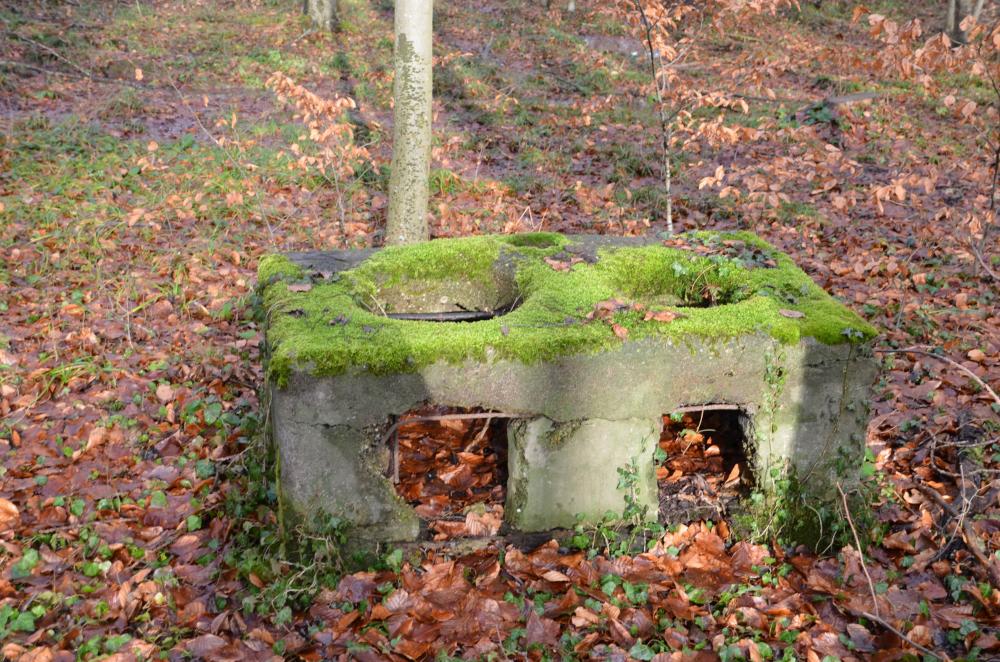

Une surprenante cuisinière à deux feux en béton trône au milieu du site (à l'emplacement marqué Casernement). Aucune trace de soubassement n'existant, elle devait être abritée sous une construction rudimentaire ou une toile de tente.
CONSTRUCTION, Mission, ou Fonction de l'objet
La mission de la batterie d'artillerie de Willerhof est la couverture et la destruction des ponts du Rhin et du réseau ferroviaire de la région de Bâle
EQUIPEMENT, Electrique
Bien que non dotée à l'origine d'installations électriques, les bâtiments de la batterie ont été équipés d'une installation d'éclairage rudimentaire probablement alimentée depuis le casernement.

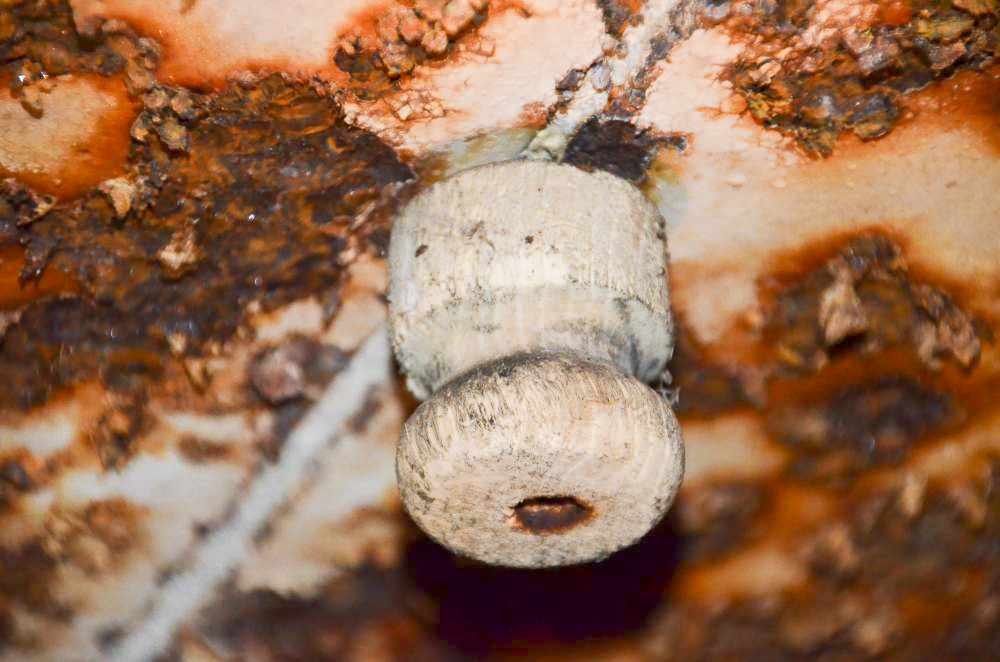

Seuls subsistent de cette installations quelques isolateurs en bois visibles au niveau des plafonds.
EQUIPEMENT, Hydraulique
L'alimentation en eau de la batterie est assurée par un puit situé dans l'abri entre les encuvements 1 et 2.
Le drainage des eaux de pluie et des eaux usées est assuré par un réseau souterrain d'évacuation
EQUIPEMENT, Mobilier et second œuvre

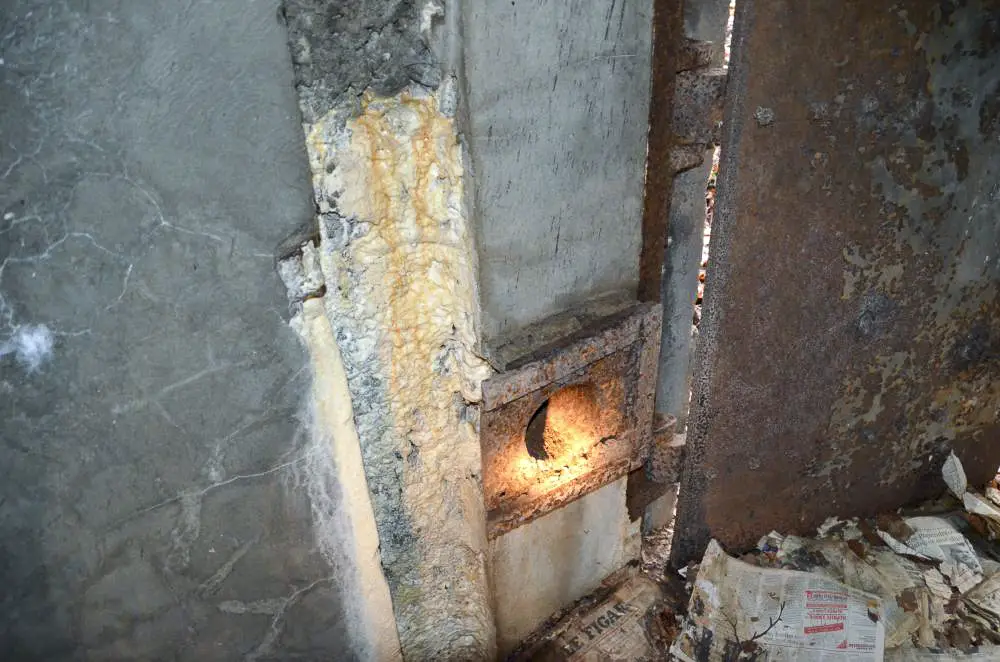

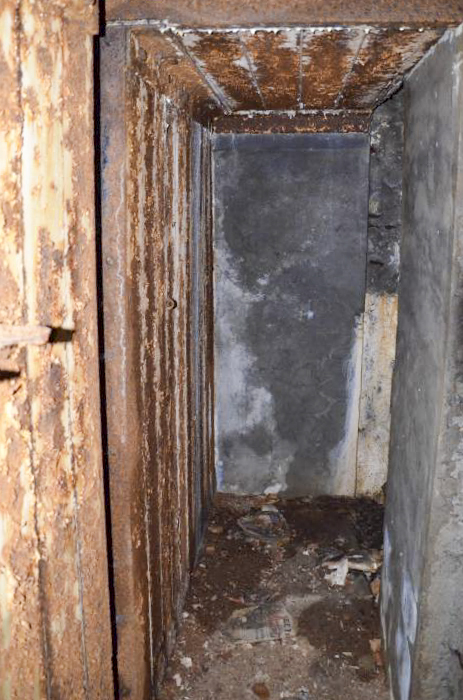

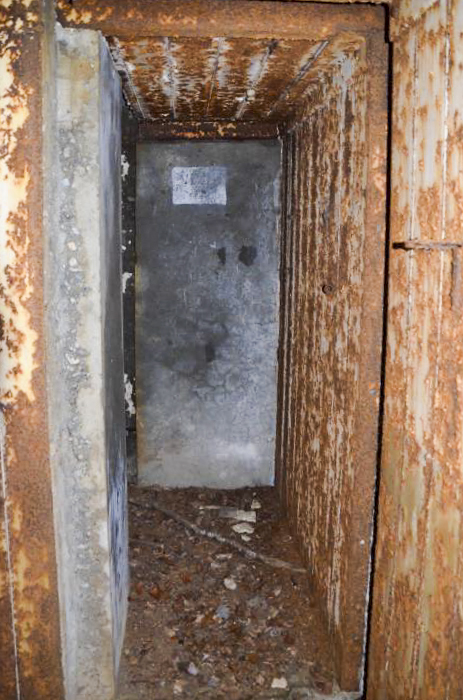

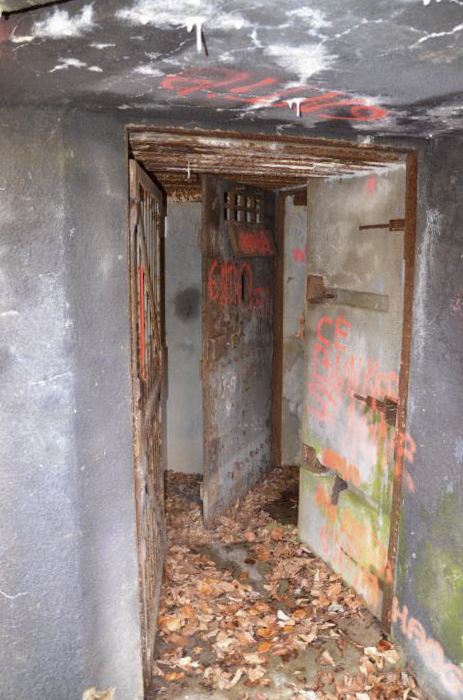

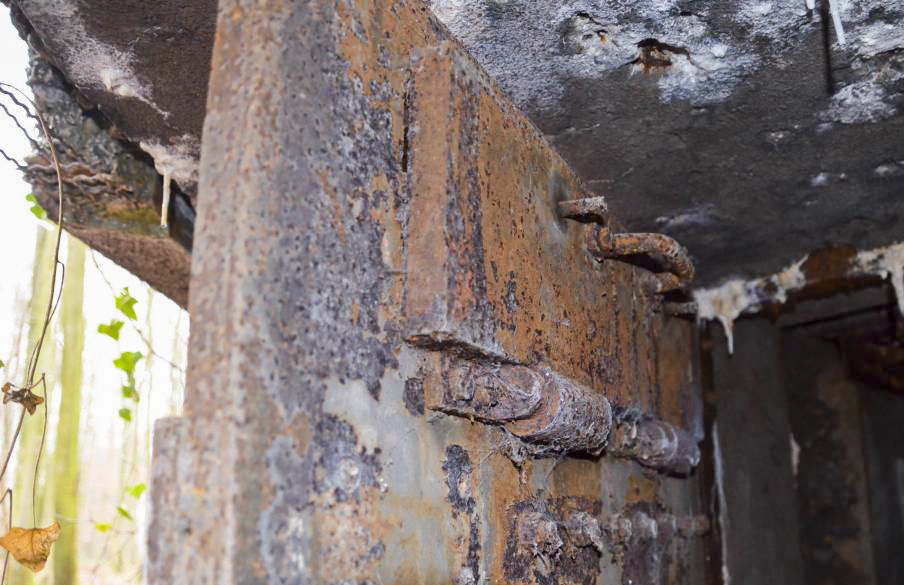

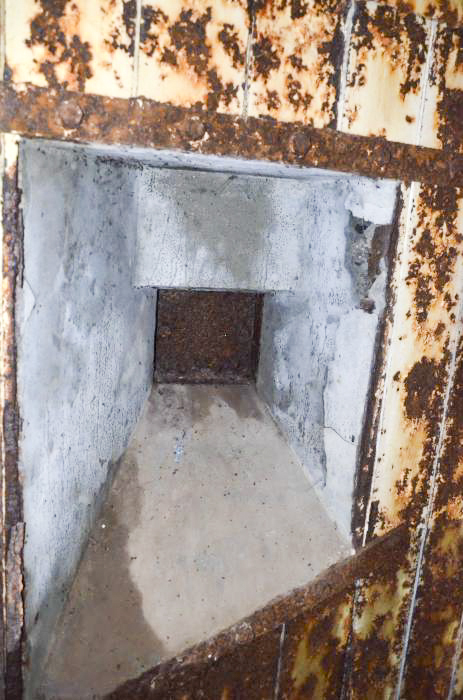

Les abris étaient équipés de portes extérieures blindées doublées par une ou deux portes en bois.

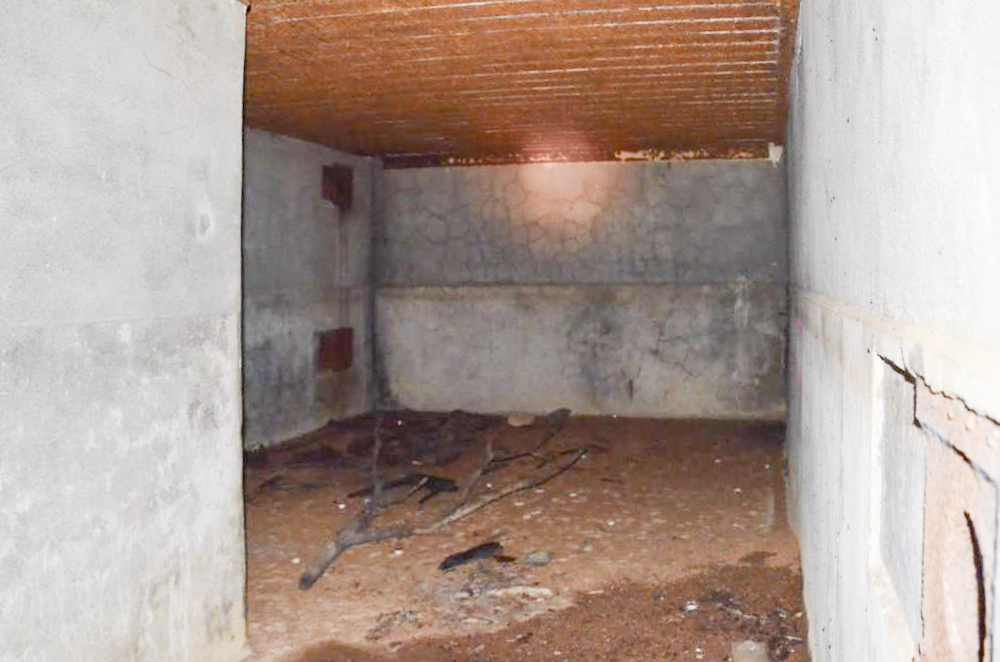

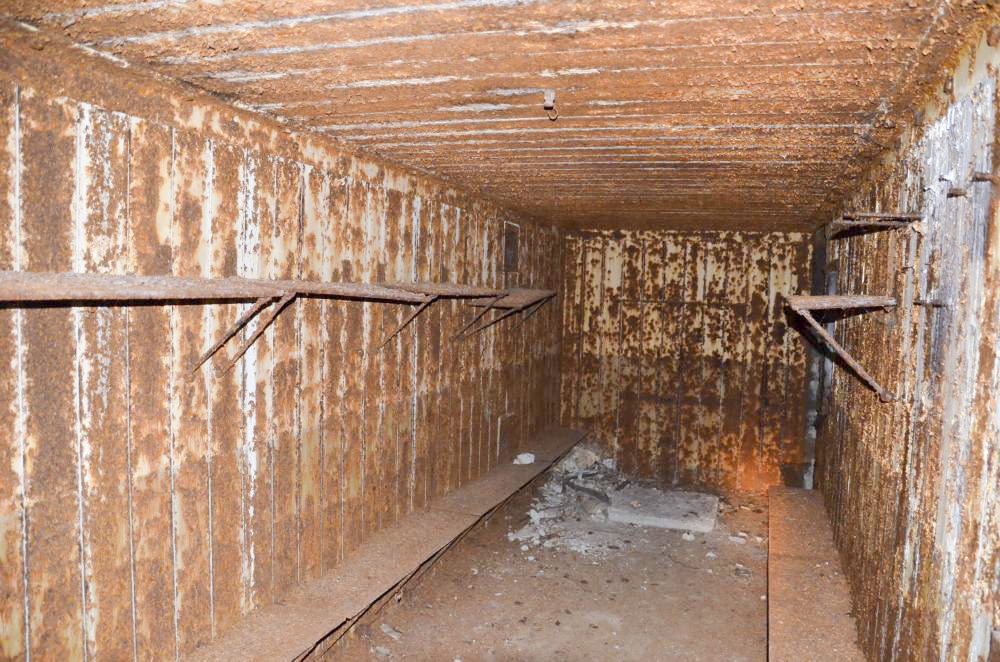

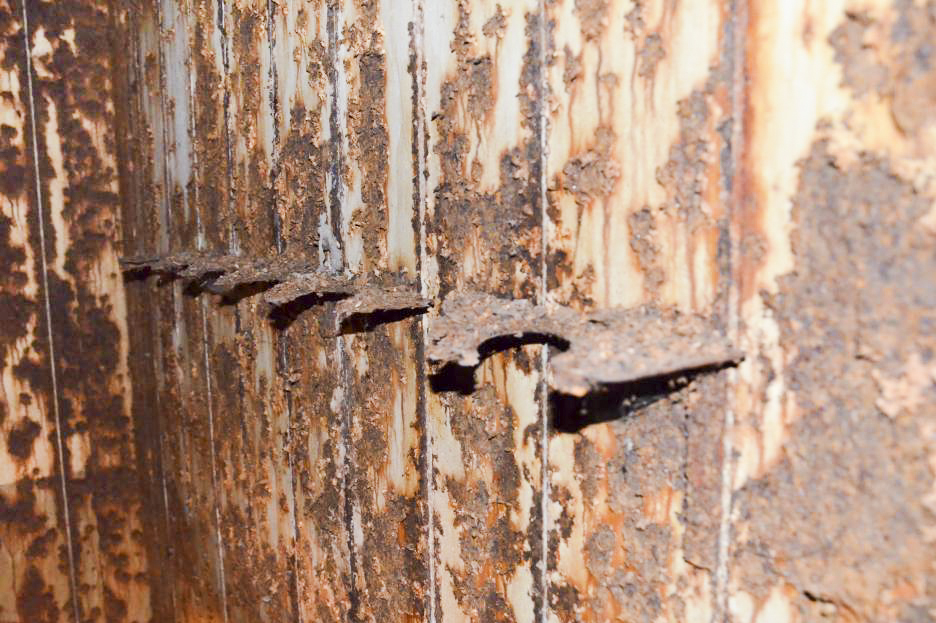

Les deux abris ( Abri et Abri PC) sont équipés d'un nombre important de tablettes murales repliables et de râteliers pour fusils.
Aucun couchage (literies ou hamacs) ne semble avoir été mis en place.
Pas de trace non plus de poêle ou système de chauffage ni de conduit d'évacuation des fumées.
EQUIPEMENT, Transmissions

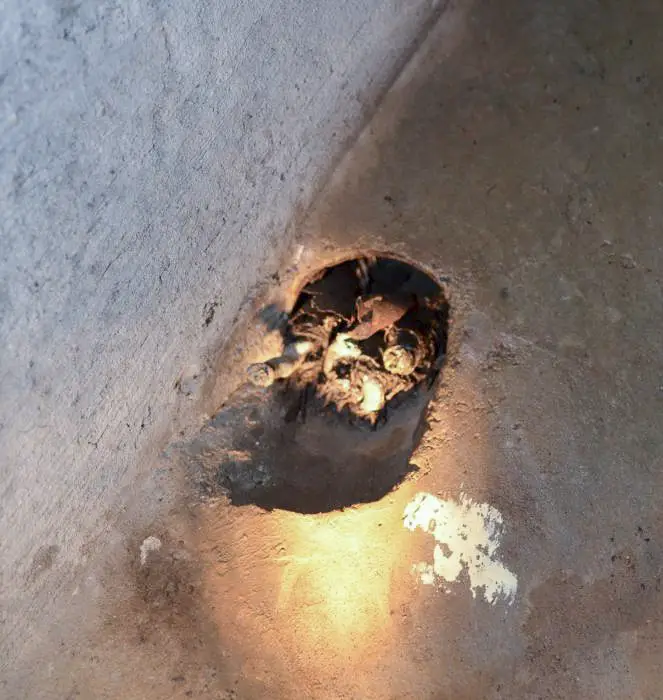

La batterie est reliée au réseau téléphonique souterrain de la fortification.
L'installation téléphonique est composée exclusivement de matériel TM 32.
Le central est installé dans l'abri PC ou arrivent les cables du réseau souterrain. Il est constitué d'un carter étanche pour standard à 12 directions équipé de deux standards à 8 et 4 directions et d'un répartiteur téléphonique type 2 à 28 circuits.
Ce central dessert les six abonnés de la batterie soit:
- Une prise téléphonique dans chaque encuvement (4 abonnés)
- Un téléphone étanche (réseau d'alerte) dans l'abri PC
- Un téléphone étanche (réseau d'alerte) dans le second abri
EQUIPEMENT, Ventilation

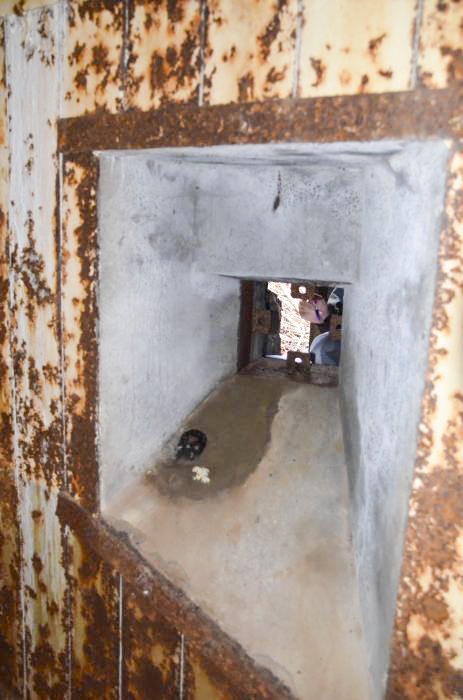

Les trois abris (Abri, Abri PC et soute à munitions) sont dotés d'un système de ventilation naturelle (entrées d'air hautes et basses)
EFFECTIF, Commandement et/ou unité
La batterie de Willerhof est servie par la 10° batterie du 6° Groupe du 159° RAP (Régiment d'Artillerie de Position).
la section de 155 mle 16 est placée sous le commandement du capitaine O'QUIN
Il est assisté du sous-lieutenant LANDHAUSER puis du sous-lieutenant PARISOT
Le 6° groupe d'artillerie est placé sous le commandement du chef d'escadron NICOLAS puis du capitaine BAUER à partir de février 1940.
Source(s) :
SHD - 34 N 625
HISTORIQUE, Chronologie
Les pièces sont en place jusqu'en novembre 1939, date à laquelle elles sont déplacées vers un emplacement situé entre Wentzwiller et Folgensbourg afin de se rapprocher de leurs objectifs.
Les pièces de la batterie n'ont tiré aucun obus depuis leur position initiale.
Source(s) :
SHD - 34 N 625
HISTORIQUE, Construction
La batterie a été construite par le 188° RA (Régiment d'Artillerie) vers 1937.
SOURCES, Bibliographie ou documents de réference
- La ligne Maginot en Alsace, 200 kilomètres de béton et d'acier, Jean-Bernard WAHL, page 392.
- 3940 dans le Sundgau, Jean-Bernard WAHL, page 42-43.
- Les batteries du Willerhof et le 159° R.A.P, Jean-Bernard WAHL
- SHD 34 N 625
- Denkschr ift
