TRAUTBACH Est
( Blockhaus pour arme infanterie )
Secteur Fortifié
SFV - SF Vosges
Sous Secteur
Langensoultzbach
Quartier
Nonnenhardt
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
1933
Commune
LEMBACH (67510)
Lieu-dit / Parcelle
Coordonnées
48.993490 - 7.735801
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
ARMEMENT, Infanterie
L'armement du blockhaus était le suivant :
- 1 créneau pour fusil mitrailleur 24/29
- 1 cloche GFM type A (FM et mortier de 50)
- 1 créneau pour fusil mitrailleur 24/29
- 1 cloche GFM type A (FM et mortier de 50)
CONSTRUCTION, Description
Le blockhaus de TRAUTBACH Est est un blockhaus simple flanquant vers l'Est.
DENOMINATION, Dénominations alternatives
La dénomination officielle initiale de ce blockhaus était "Blockhaus Est de l'intervalle TRAUTBACH-VERRERIE". Cette dénomination peu pratique est changée ultérieurement en TRAUTBACH Est.
DENOMINATION, Indicatifs et n° d'abonné
Le numéro d'abonné du blockhaus au réseau téléphonique de la fortification était Ca 527.
Il était desservi par le central du blockhaus de TRAUTBACH Centre.
Il était desservi par le central du blockhaus de TRAUTBACH Centre.
EFFECTIF, Commandement et/ou unité
L'équipage du blockhaus était issu de la 6° UEC du 165° RIF.
Il était placé sous le commandement du Sgt COUER.
Il était placé sous le commandement du Sgt COUER.
HISTORIQUE, Chronologie
Sous l'occupation, les Allemands font des essais de charges creuses sur la cloche GFM.
Source(s) :
La Ligne Maginot en Alsace-200 kilomètres de béton et d'acier (page 74)
Wahl Jean Bernard
éditions du Rhin 1987
Source(s) :
La Ligne Maginot en Alsace-200 kilomètres de béton et d'acier (page 74)
Wahl Jean Bernard
éditions du Rhin 1987
HISTORIQUE, Construction
Le projet d'implantation des deux blockhaus de l'intervalle TRAUTBACH-VERRERIE est présenté à approbation (dossier 2373/S) le 28 Septembre 1932.
A l'examen du projet, la CORF demande à ce que les deux blocs soient équipés chacun d'une cloche GFM à 5 créneaux alors que seul le bloc Est l'était. Ceci constitue une exception à la règle des trois créneaux maximum.
Le projet est approuvé en l'état par DM 4727 2/4-S le 28 Octobre 1932.
Source(s) :
SHD 2V244
A l'examen du projet, la CORF demande à ce que les deux blocs soient équipés chacun d'une cloche GFM à 5 créneaux alors que seul le bloc Est l'était. Ceci constitue une exception à la règle des trois créneaux maximum.
Le projet est approuvé en l'état par DM 4727 2/4-S le 28 Octobre 1932.
Source(s) :
SHD 2V244
Page n° 15159 mise à jour le 08/01/2025 -
© wikimaginot.eu 2025
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

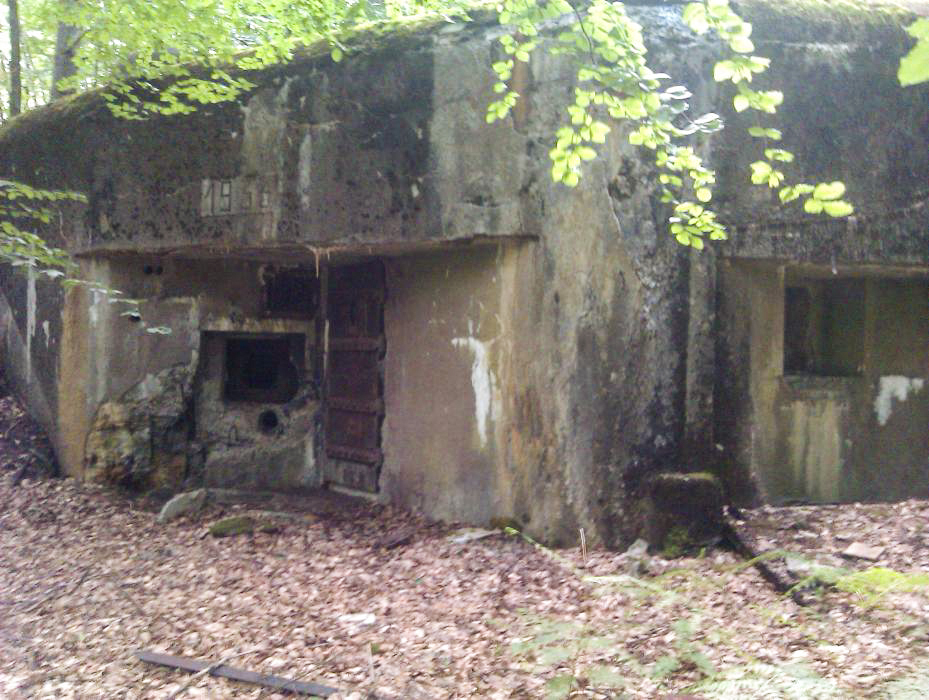

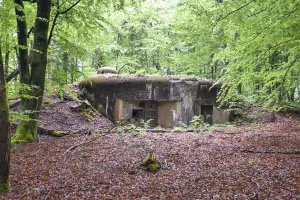

Vue générale
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114957 - Taille écran 1790 x 1343 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
donceuh
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Auteur : donceuh
CC BY - Paternité Photo n° 23691 - Taille écran 929 x 700 pixels
Déposée le 26/04/2021
Déposée le 26/04/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40583 - Taille écran 1800 x 1193 pixels
Prise le 06 mai 2000 - Déposée le 26/04/2021
Prise le 06 mai 2000 - Déposée le 26/04/2021
wikislides - © wikimaginot.eu
CJ Vermeulen
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40584 - Taille écran 1800 x 1193 pixels
Prise le 06 mai 2000 - Déposée le 26/04/2021
Prise le 06 mai 2000 - Déposée le 26/04/2021
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

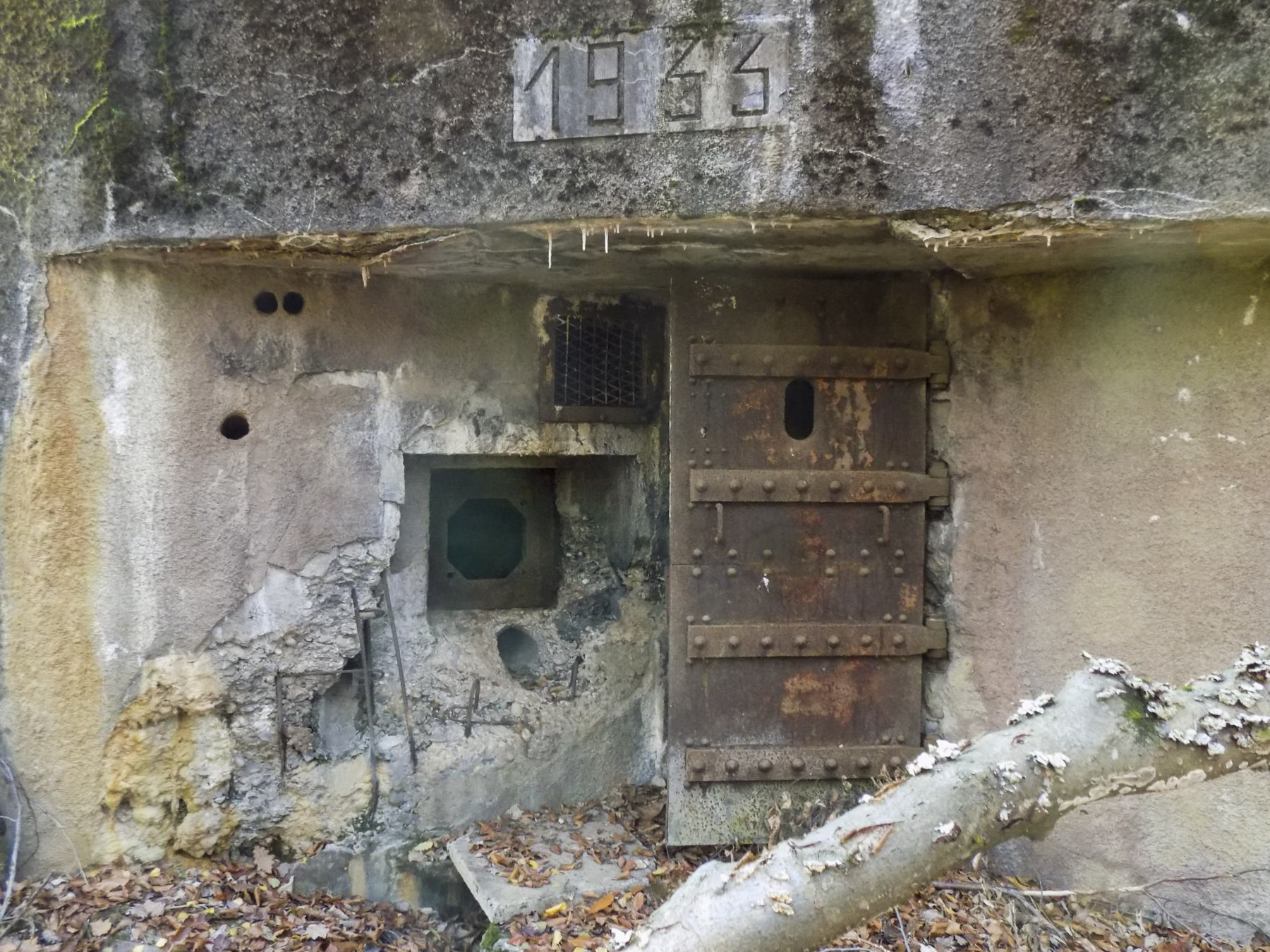

Dégâts sur la façade
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114955 - Taille écran 1800 x 1350 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
CJ Vermeulen
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40585 - Taille écran 1800 x 1193 pixels
Prise le 06 mai 2000 - Déposée le 26/04/2021
Prise le 06 mai 2000 - Déposée le 26/04/2021
wikislides - © wikimaginot.eu
Fré Do
TRAUTBACH EST - (Blockhaus pour arme infanterie)

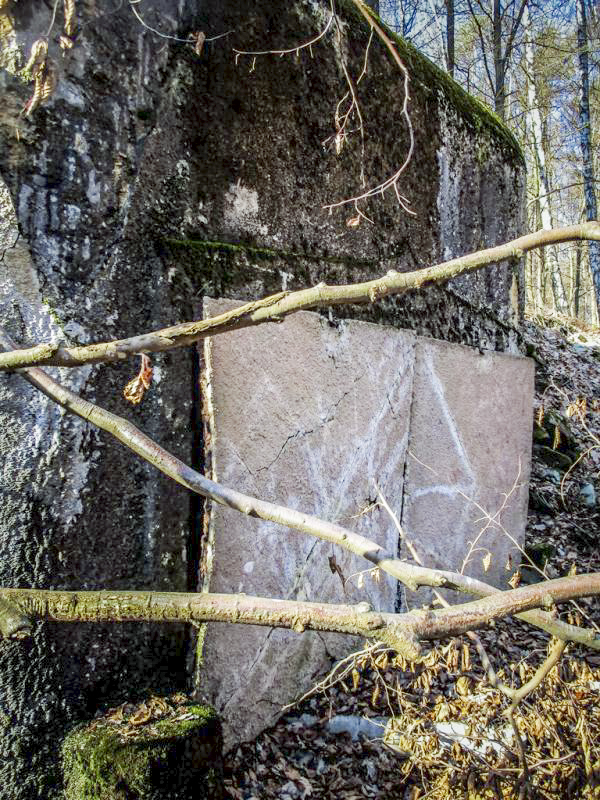

Panneau de camouflage toujours en place
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : Fré Do
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 68459 - Taille écran 600 x 800 pixels
Prise le 14 févr. 2018 - Déposée le 26/04/2021
Prise le 14 févr. 2018 - Déposée le 26/04/2021
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

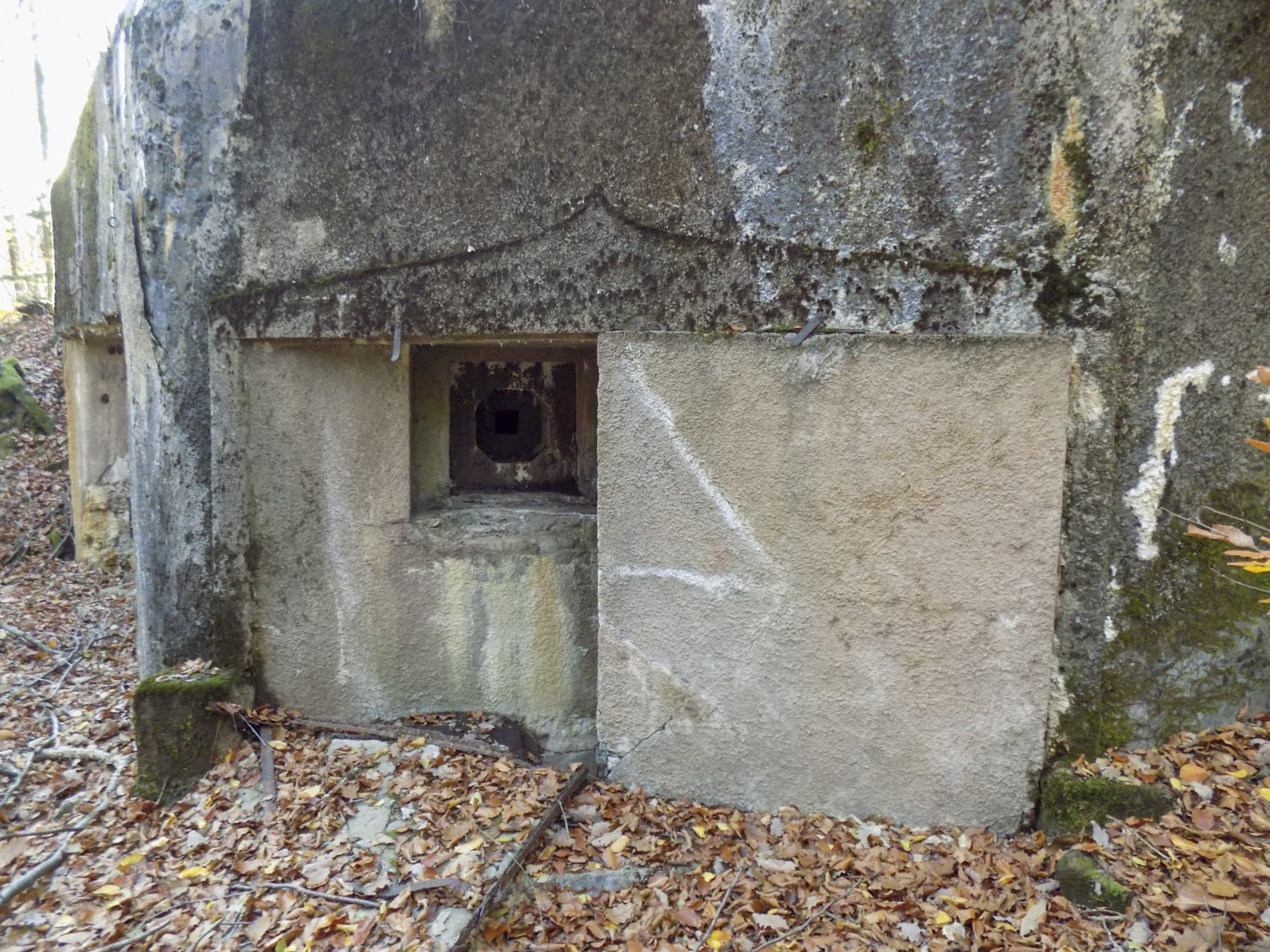

Façade amovible
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114956 - Taille écran 1800 x 1350 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
donceuh
TRAUTBACH EST - (Blockhaus pour arme infanterie)

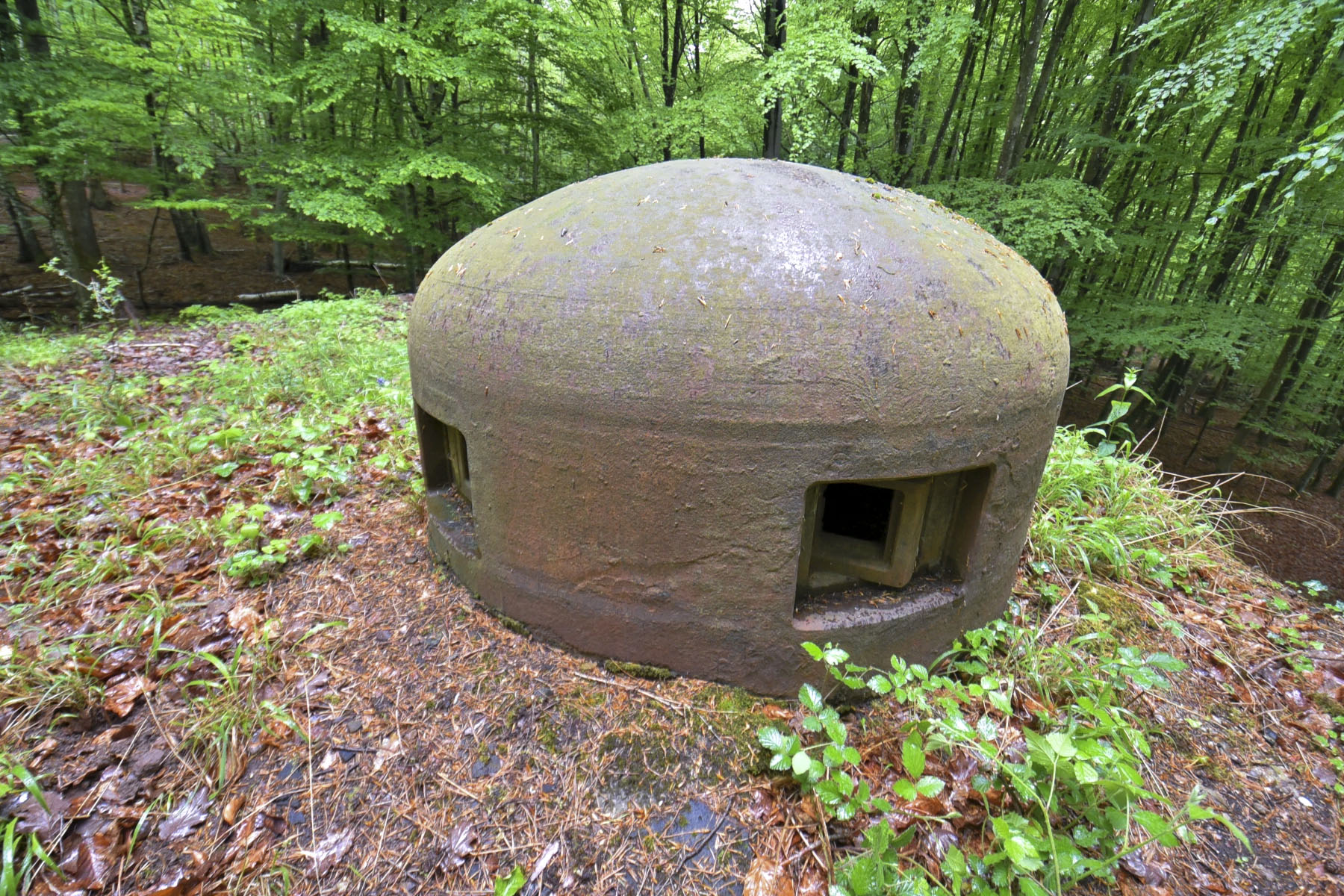

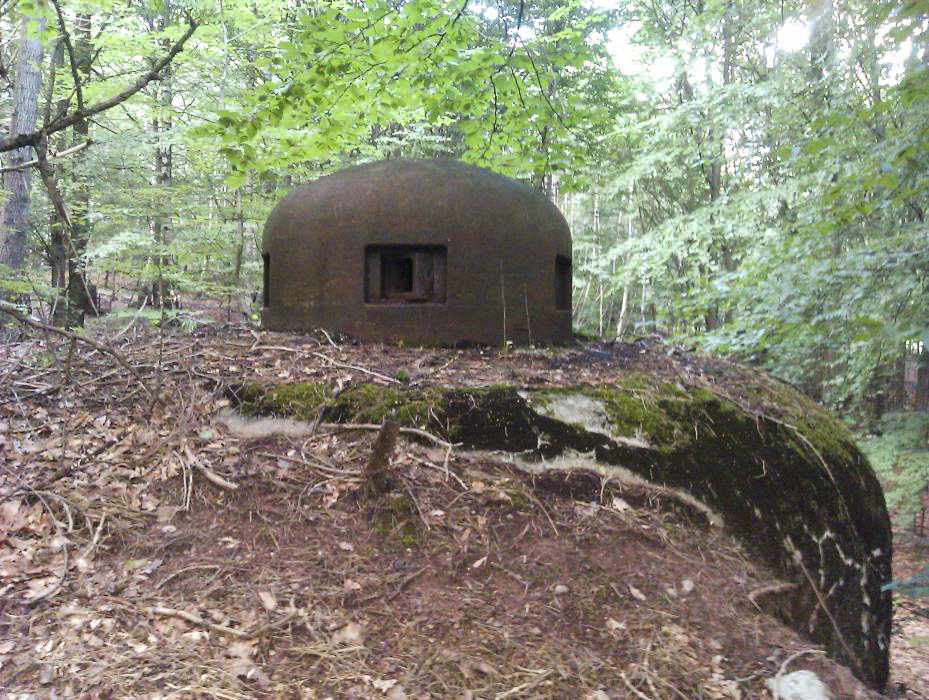

La cloche GFM
Auteur : donceuh
CC BY - Paternité
Auteur : donceuh
CC BY - Paternité Photo n° 23692 - Taille écran 929 x 700 pixels
Déposée le 26/04/2021
Déposée le 26/04/2021
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

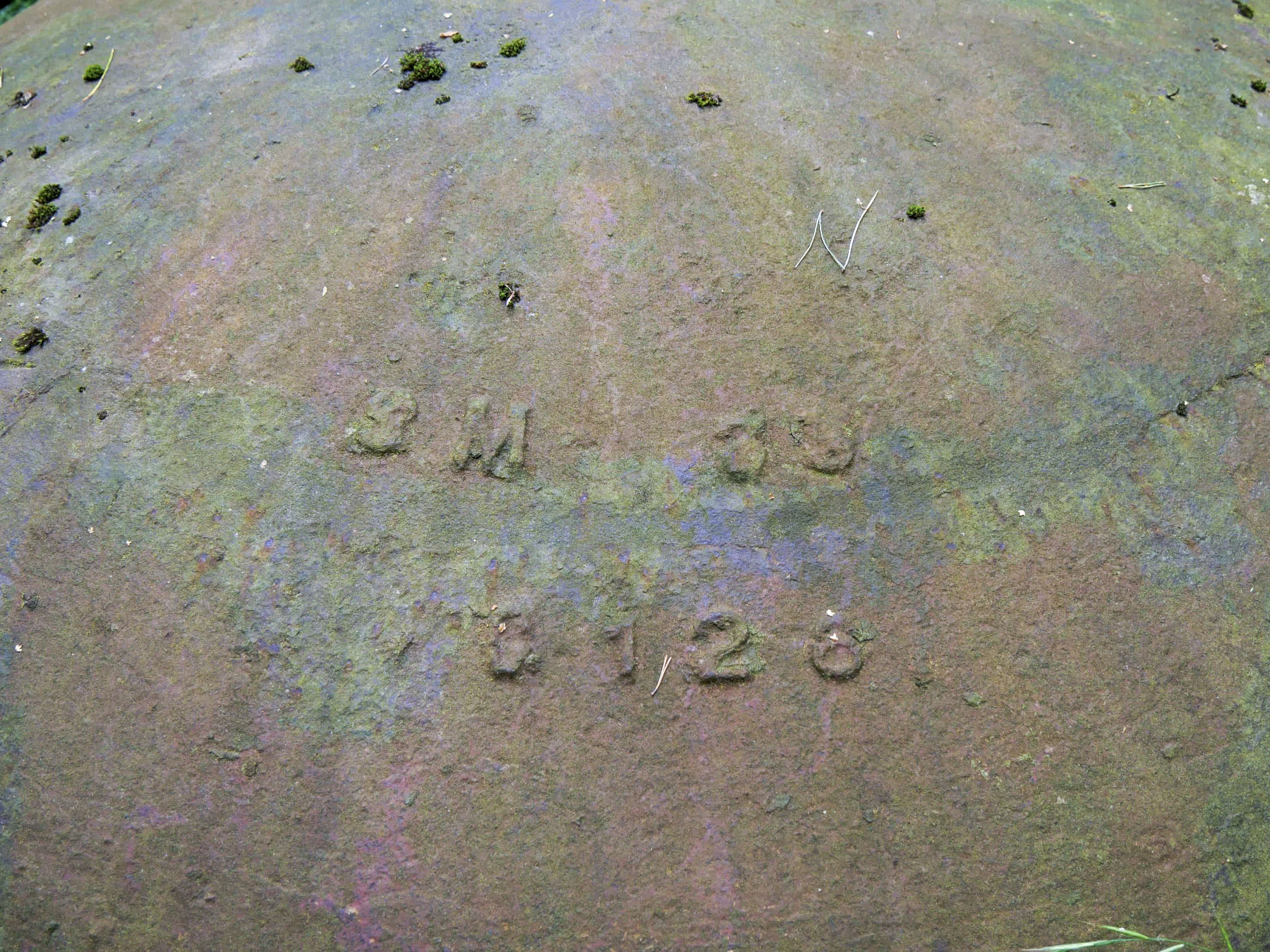

Marquage sur la cloche
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 132745 - Taille écran 1800 x 1350 pixels
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

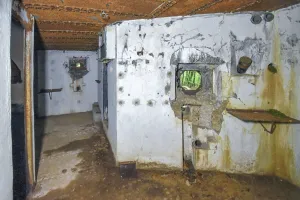

Chambre de tir
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114958 - Taille écran 1800 x 1350 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
Jean-Michel Jolas
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Auteur : Jean-Michel Jolas
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 86261 - Taille écran 905 x 1400 pixels
Prise le 30 juil. 2018 - Déposée le 26/04/2021
Prise le 30 juil. 2018 - Déposée le 26/04/2021
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

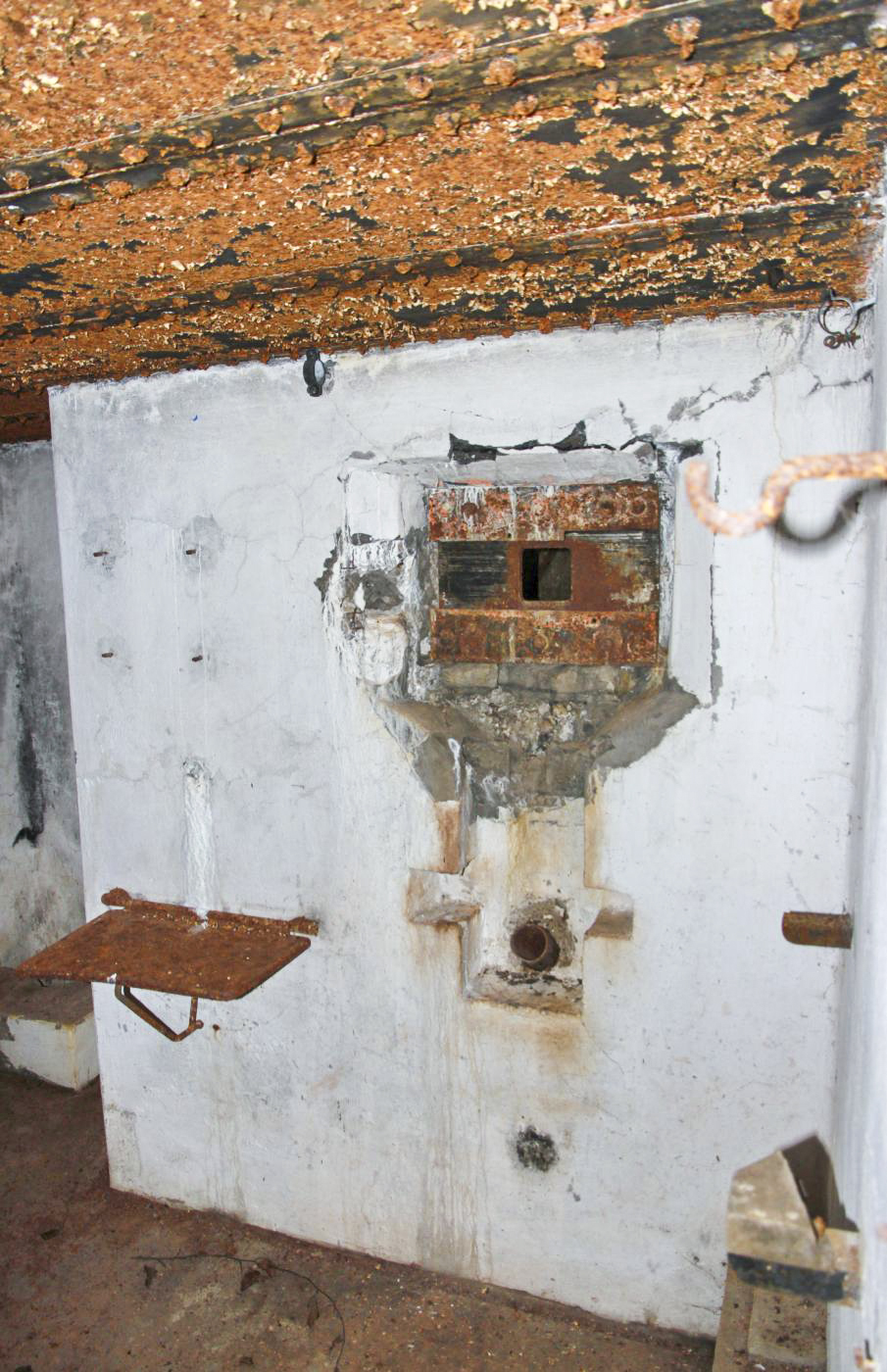

Créneau de tir avec goulotte pour grenade
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114962 - Taille écran 1050 x 1400 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

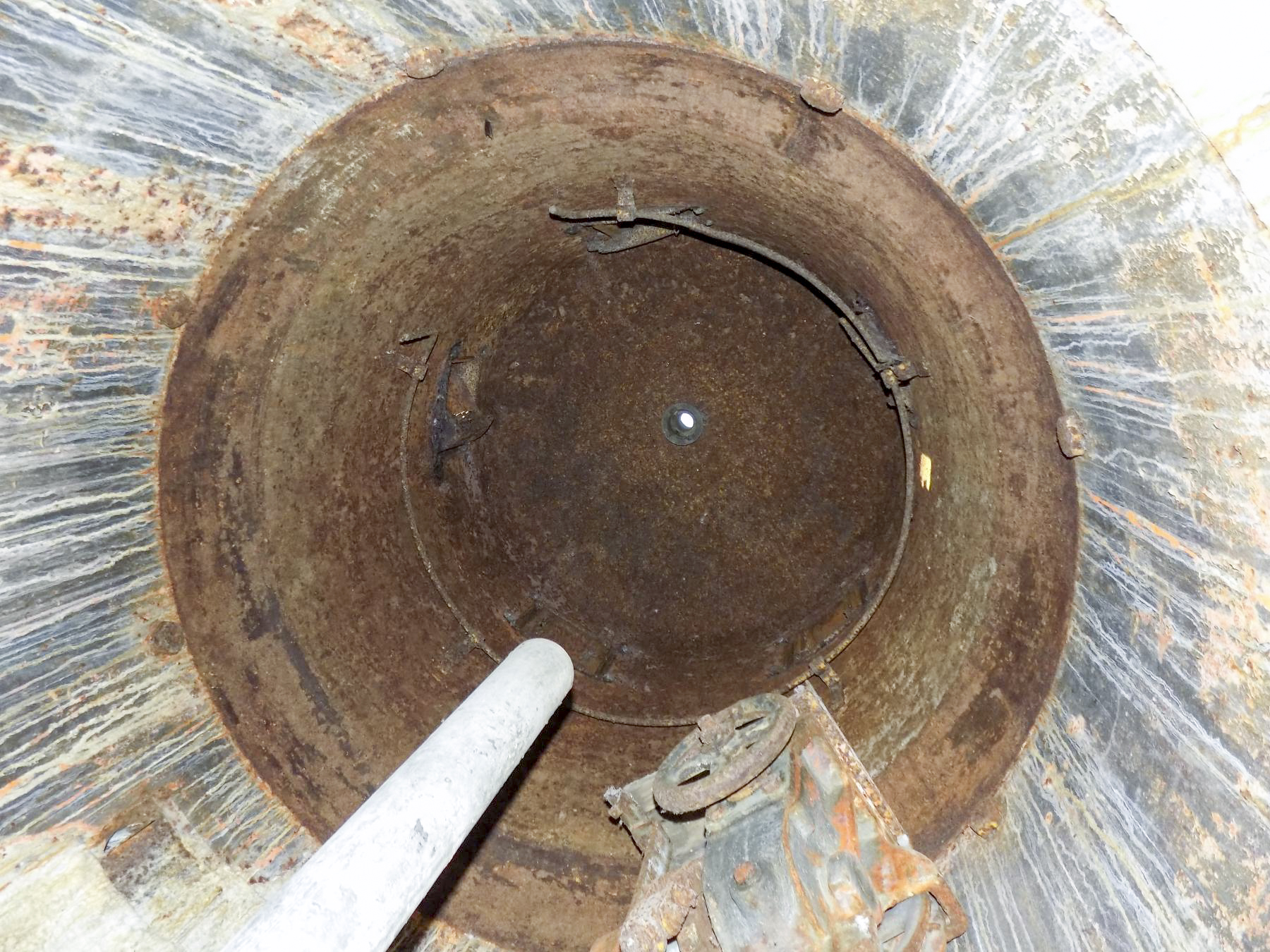

Intérieur de la cloche
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114961 - Taille écran 1800 x 1350 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

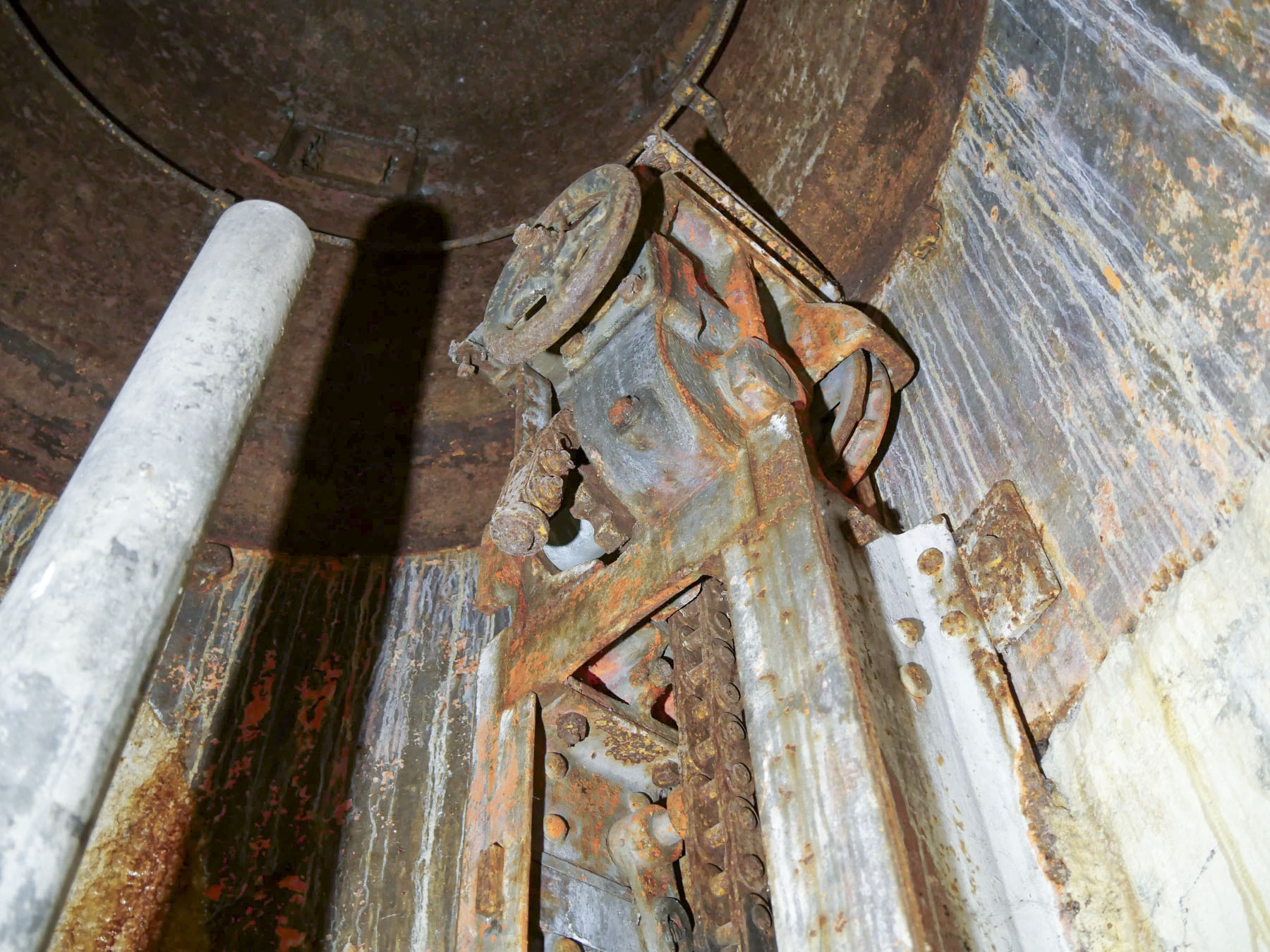

Mecanisme du plancher mobile
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 132743 - Taille écran 1800 x 1350 pixels
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

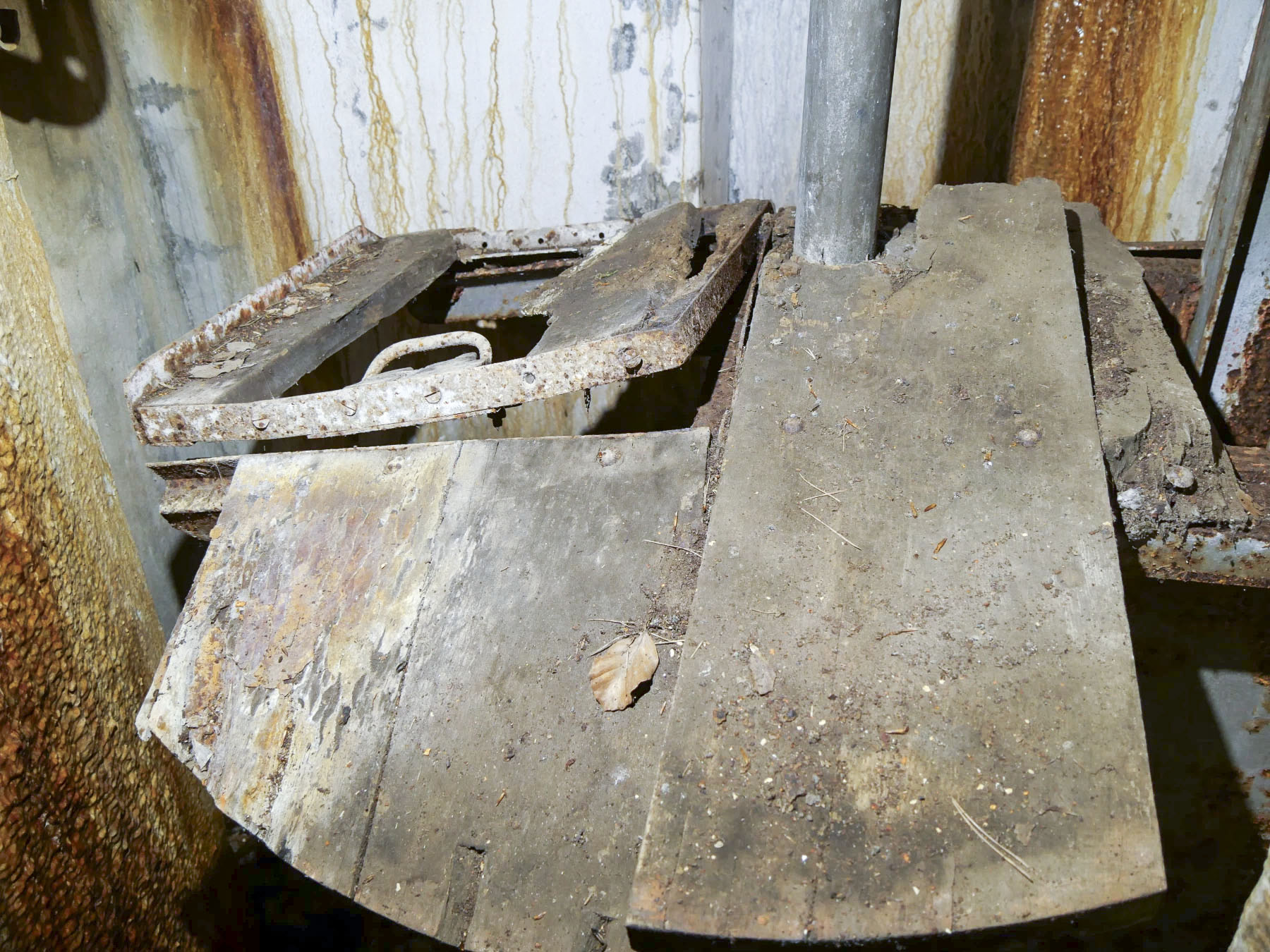

Plancher mobile
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 132742 - Taille écran 1800 x 1350 pixels
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Boite récupérateur des étuis
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial
Auteur : J.Luc
CC BY-NC - Paternité - Pas d'usage commercial Photo n° 132744 - Taille écran 1050 x 1400 pixels
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
Prise le 04 juil. 2024 - Déposée le 14/08/2024
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)
Gaine d'aération
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits
Auteur : J.Luc
CC-O - Oeuvre personelle libre de droits Photo n° 114960 - Taille écran 1800 x 1350 pixels
Prise en 2014 - Déposée le 23/01/2023
Prise en 2014 - Déposée le 23/01/2023
wikislides - © wikimaginot.eu
J.Luc
TRAUTBACH EST - (Blockhaus pour arme infanterie)

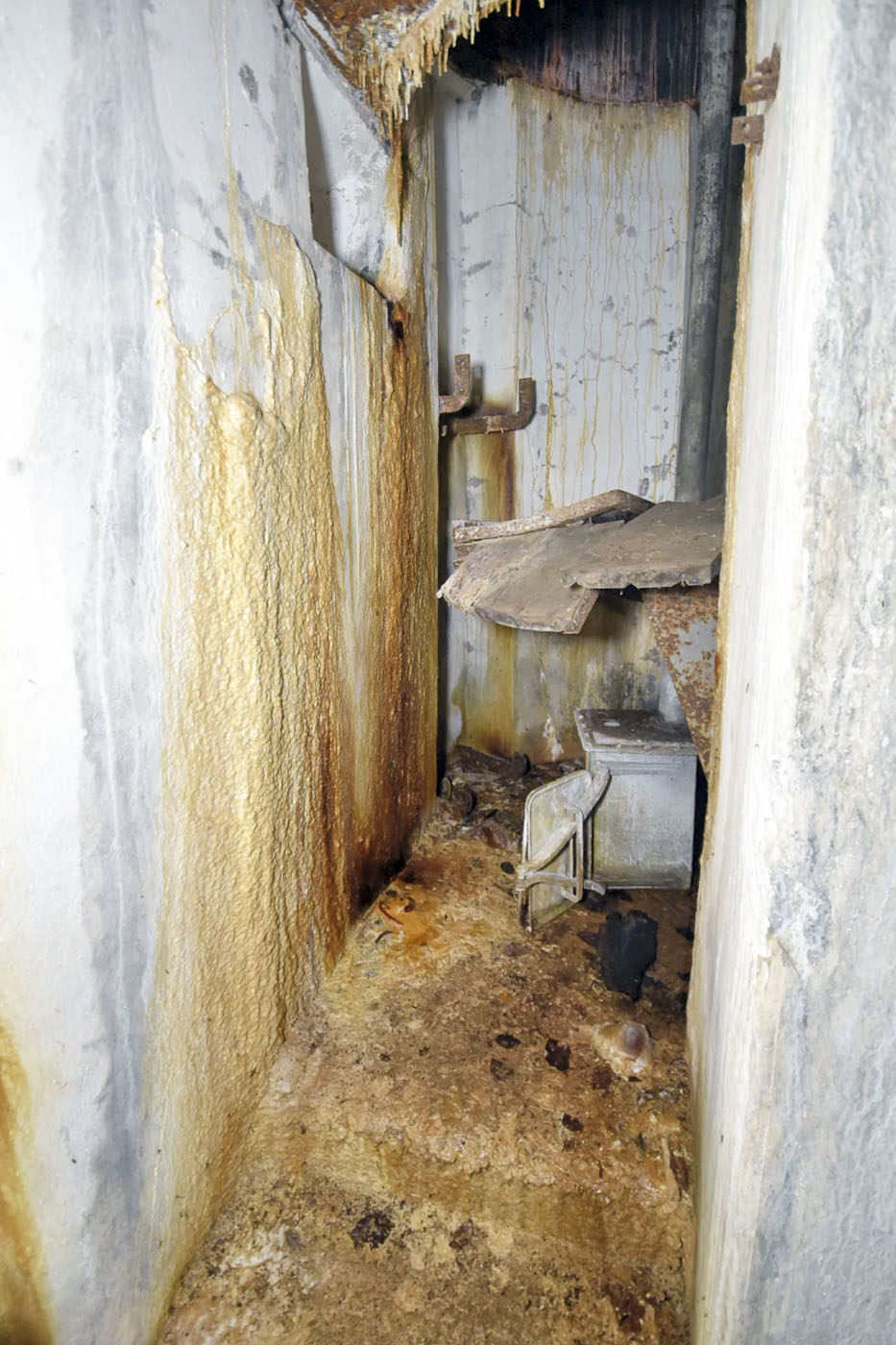

Latrine
