22/3 - GERSTHEIM
( Casemate d'infanterie - Double )
L'ouvrage est ouvert au public
Secteur Fortifié
SFBR - SF Bas-Rhin
Maître d'ouvrage
MIL - CORF
Constructeur
Entreprises civiles
Année
Commune
GERSTHEIM (67150)
Coordonnées
48.389343 - 7.703609
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Notes et informations
ARMEMENT, Infanterie
L'armement de la casemate de GERSTHEIM était le suivant :
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31 interchangeables avec un canon antichar de 47 mm sur bi-rail
- 2 créneaux pour jumelages de mitrailleuses Reibel MAC 31
- 2 créneaux pour fusil mitrailleur 24/29
- 1 cloche GFM type A
- 1 créneaux pour fusil mitrailleur 24/29 pour la défense rapprochée de l'entrée
- FM de porte
- 2 goulottes lance grenades.
CONSTRUCTION, Mission, ou Fonction de l'objet
Flanquement de la ligne des villages et protection des abords de Gerstheim.
EQUIPEMENT, Transmissions
La casemate de Gerstheim est raccordé au réseau téléphonique de la fortification par une liaison souterraine depuis la chambre de coupure I3.
EFFECTIF, Commandement et/ou unité
L'équipage de la casemate de GERSTHEIM est issu de la 5° CEC du 34° RIF.
ETAT ACTUEL , Etat - utilisation actuelle
2022 - La casemate a été prise en charge par un particulier pour la sauvegarder.
2024 - La restauration est bien avancée. Restauration de l’usine annoncée pour les journées du patrimoine 2025.
HISTORIQUE, Chronologie
Classement dans la première série des places de guerre le 14 janvier 1937.
Source(s) :
Journal Officiel du 23 janvier 1937
Contact et infos touristiques :
Organisation ou association en charge de ce site
Particulier ayant pris en charge la casemate dans le but de la sauvegarder, de la restaurer progressivement et d'en assurer les visites sur demande
Informations pour la visite
La casemate est visitable sur demande et lors des journées du patrimoine.
Informations touristiques mises à jour le 25/09/2026
Source(s) :
Gertstheim 22-3
Fils de discussion
Page n° 15630 mise à jour le 25/09/2026 -
© wikimaginot.eu 2022 / 2026
Photos d'époque
Auteur : IGN - Géoportail 1966
remonterletemps.ign.fr
Photos actuelles
Auteur : Caspar Vermeulen

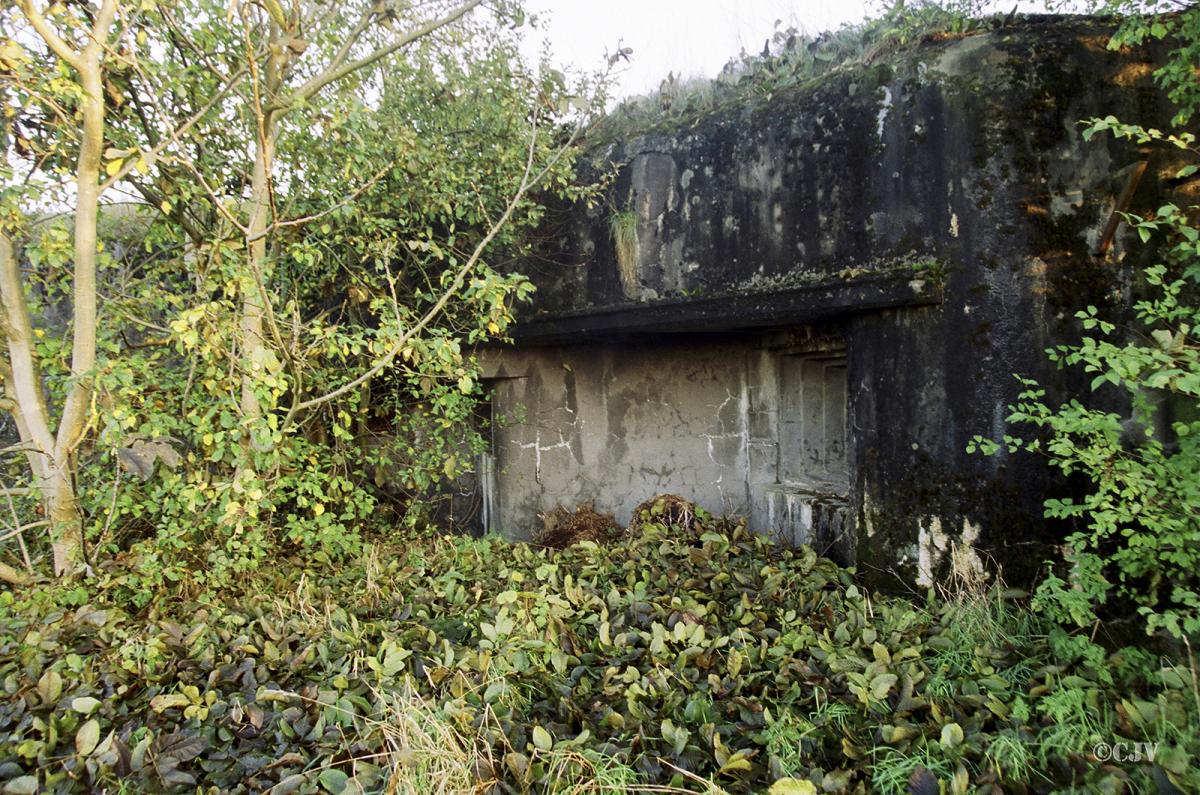

Façade de la chambre de tir Sud
Auteur : Gael Jego
Auteur : Ludovic KNAPP
A gauche créneau JM / AC47
A droite créneau JM
Auteur : WOTLING Denis

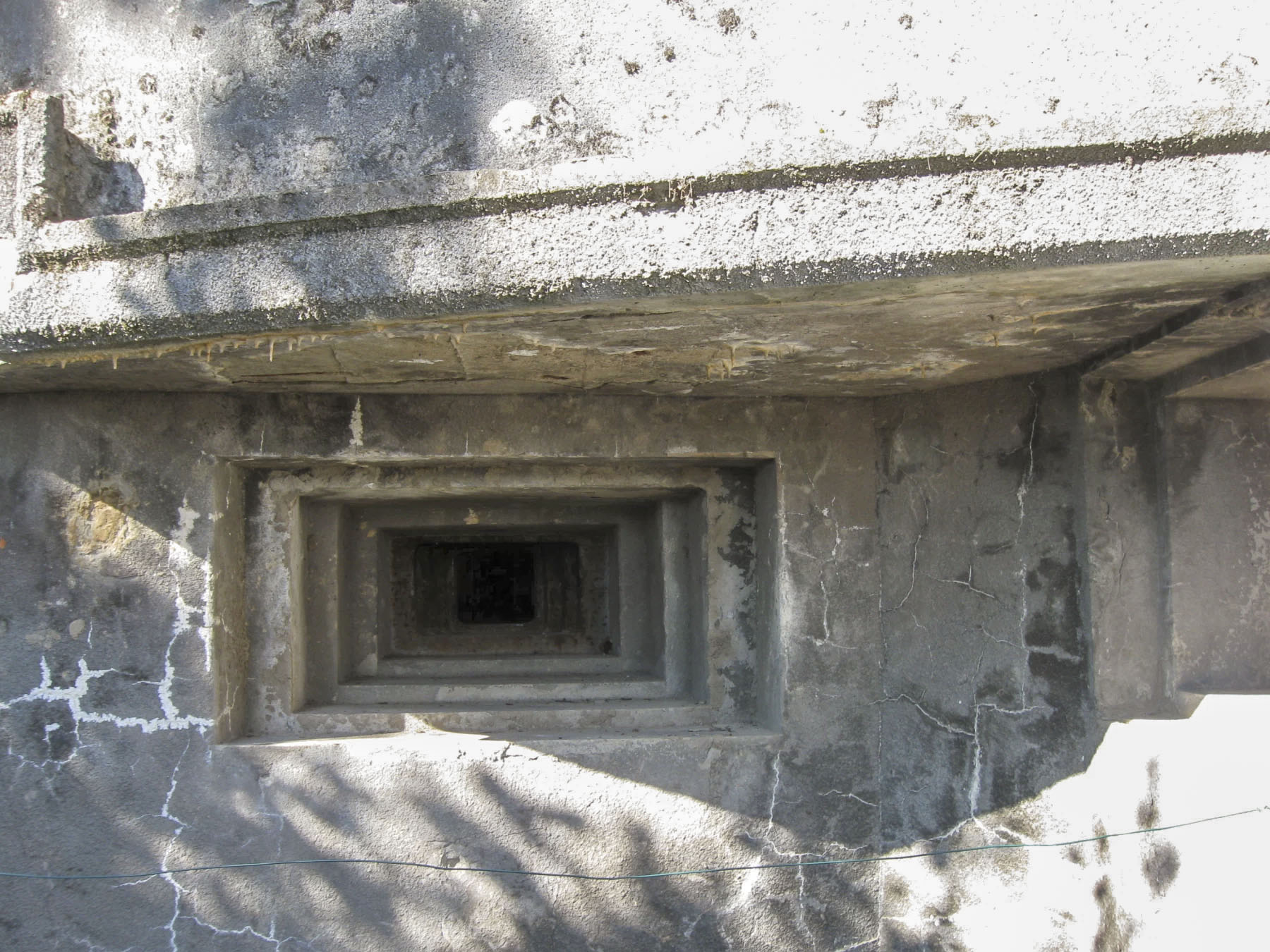

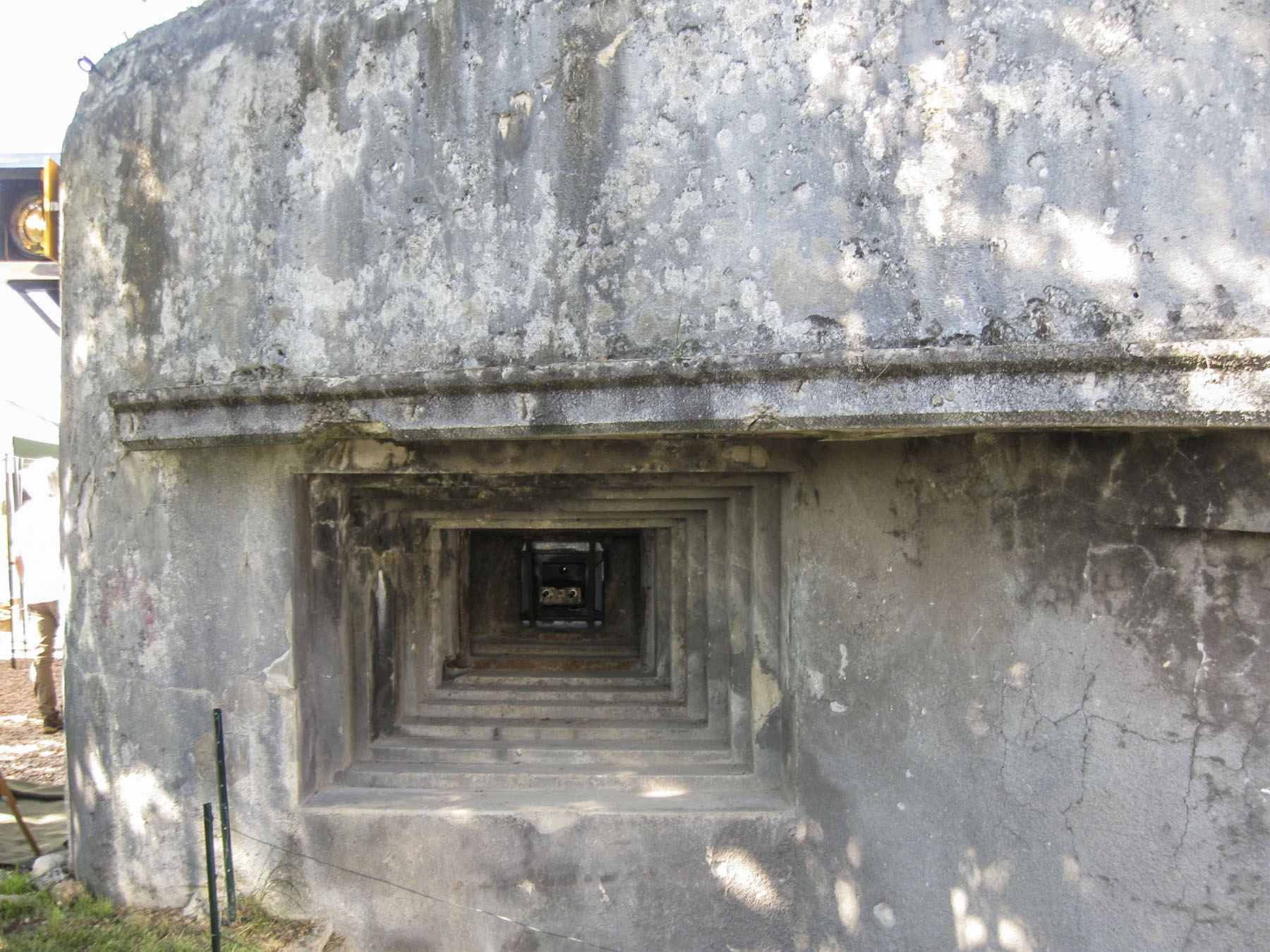

Créneau JM / AC47
Auteur : WOTLING Denis
Créneau JM
Auteur : WOTLING Denis
Auteur : Caspar Vermeulen
Façade chambre de tir Nord
Auteur : Gael Jego

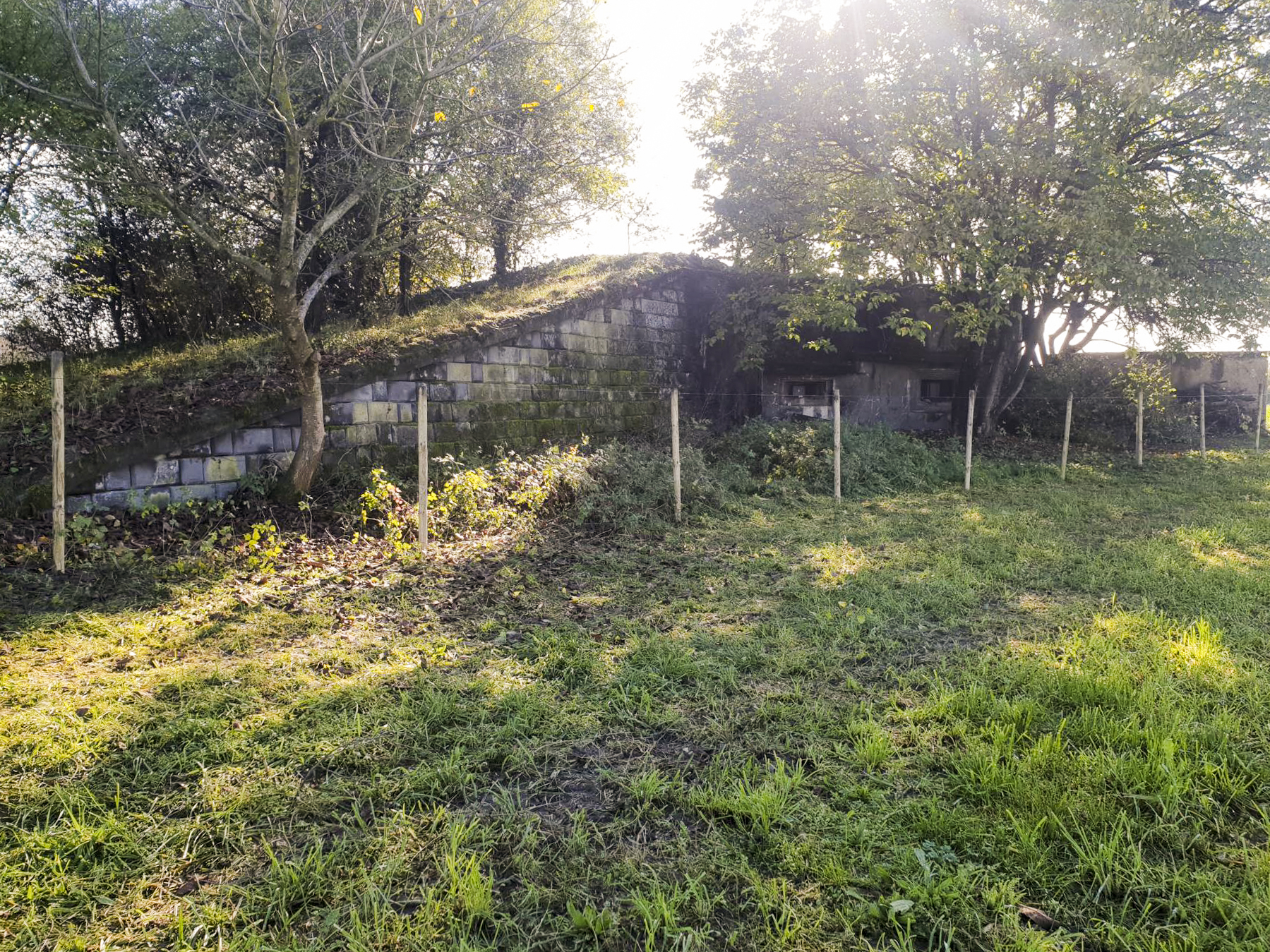

Coté sud
Auteur : Joel Muntzinger
Chambre de tir nord
Auteur : Gael Jego

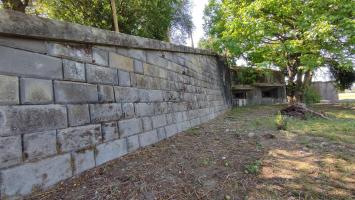

Facade Nord , mur d’aile
Auteur : Gael Jego
Facade et entrée
Auteur : Gael Jego

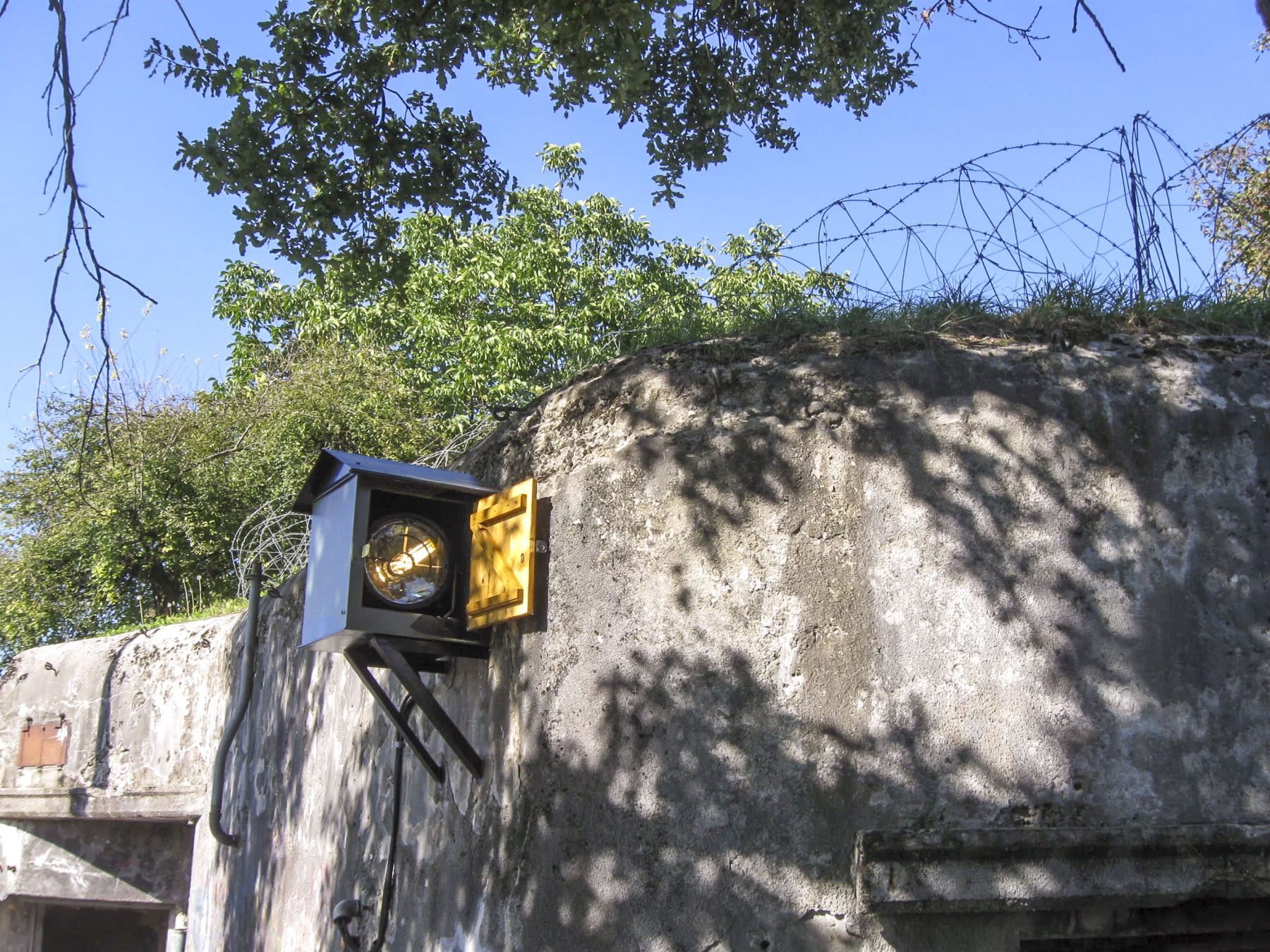

Projecteur extérieur en version non blindé
Auteur : WOTLING Denis

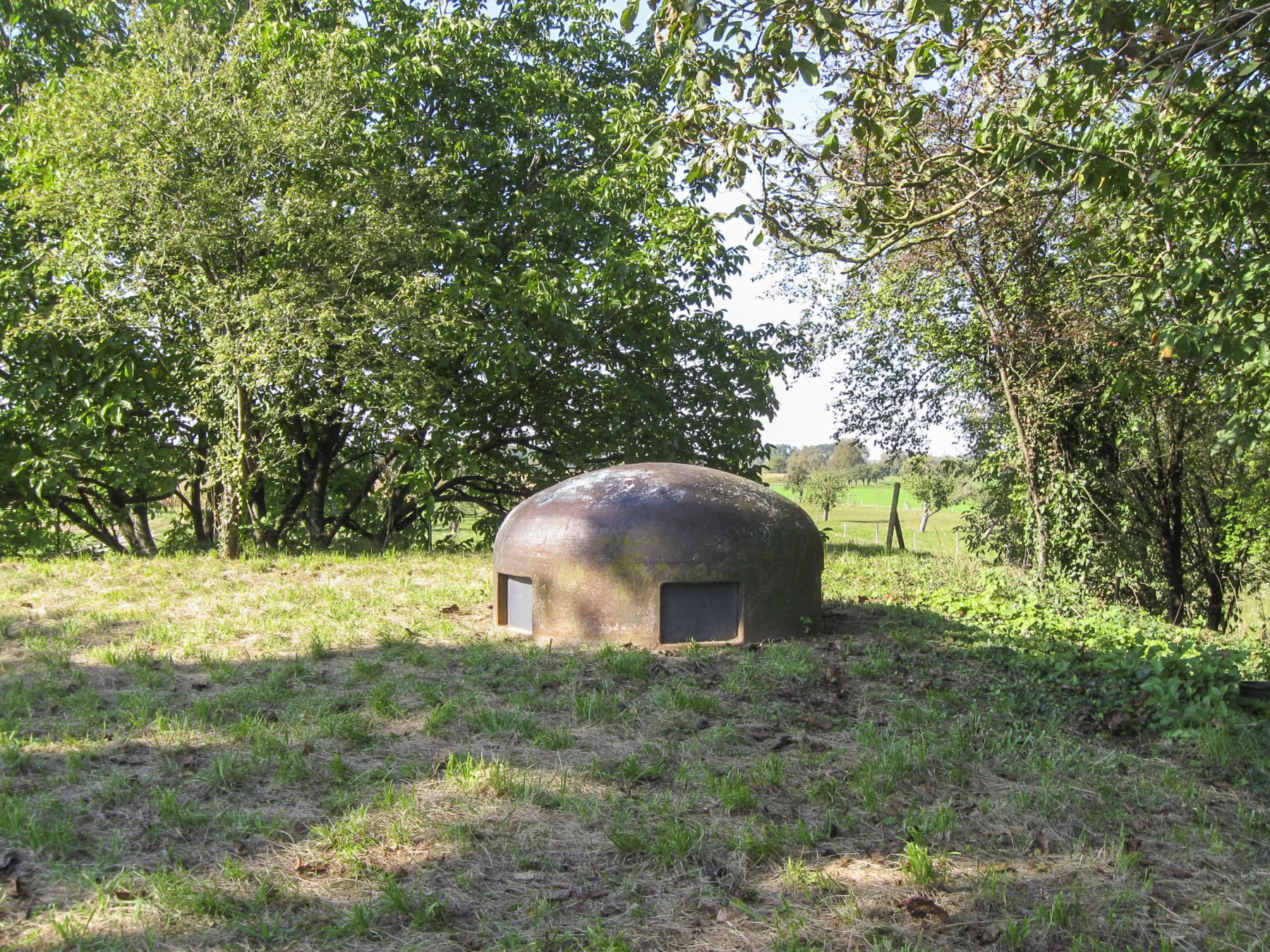

Cloche GFM A
Auteur : WOTLING Denis

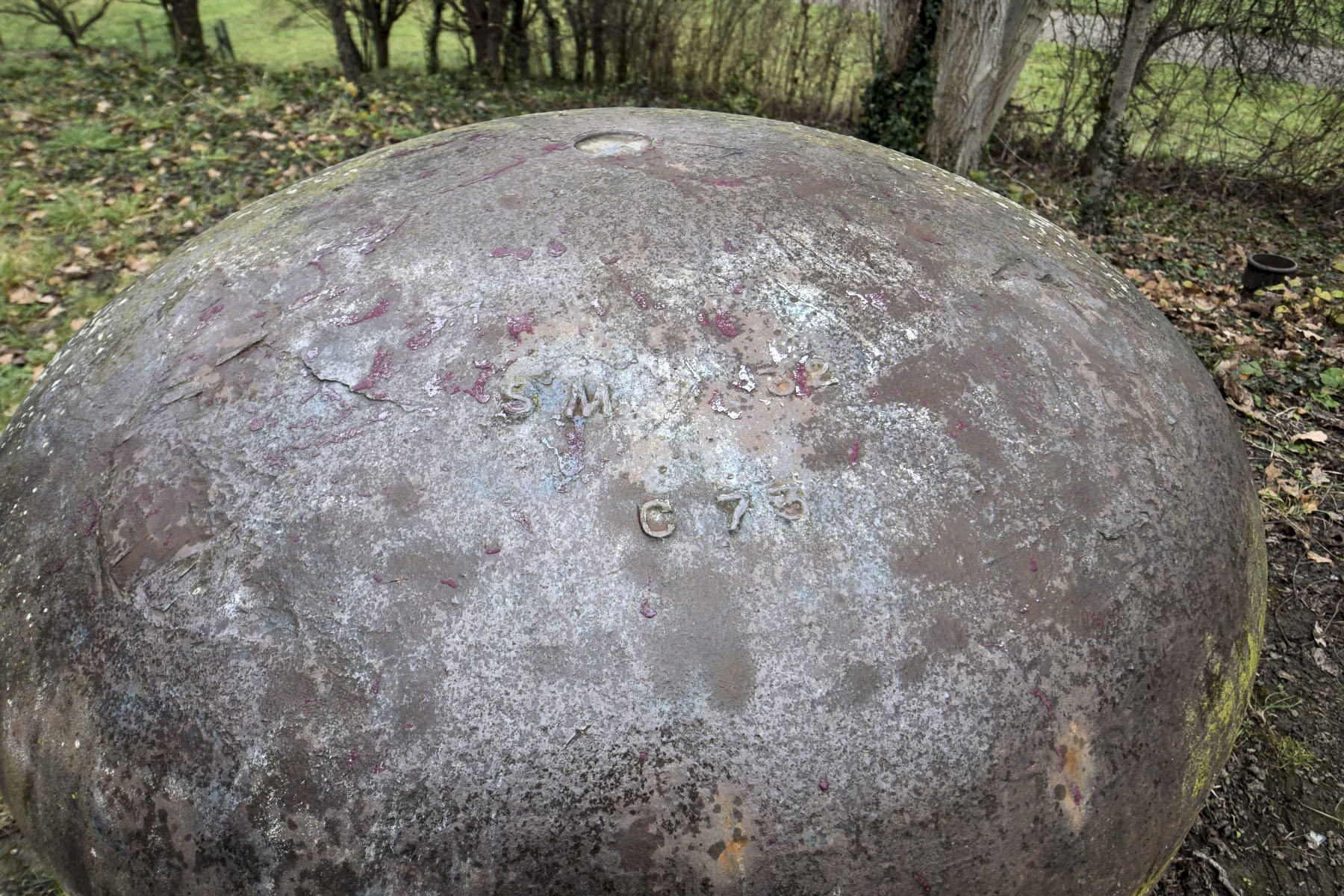

La cloche
Auteur : Joel Muntzinger

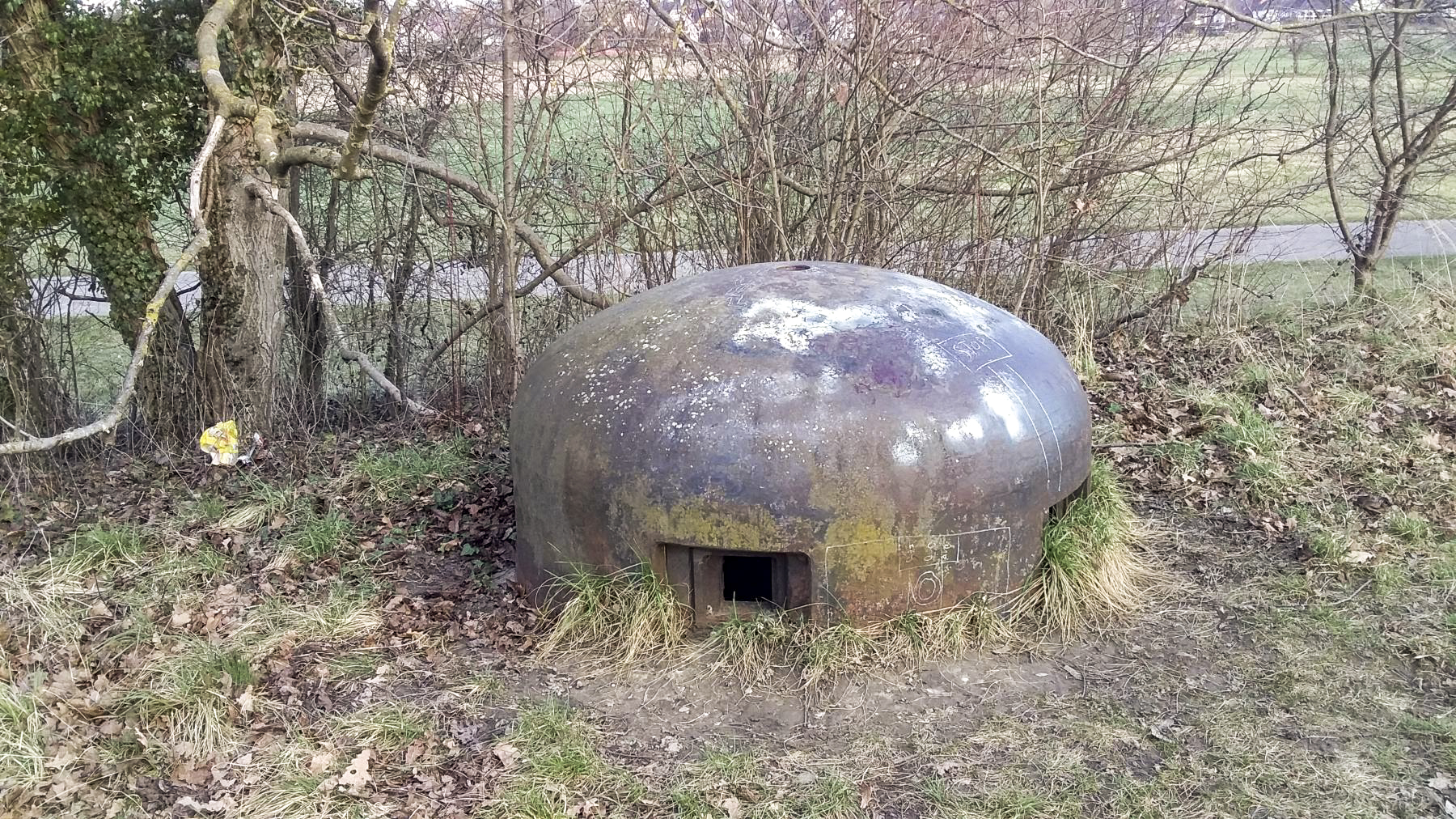

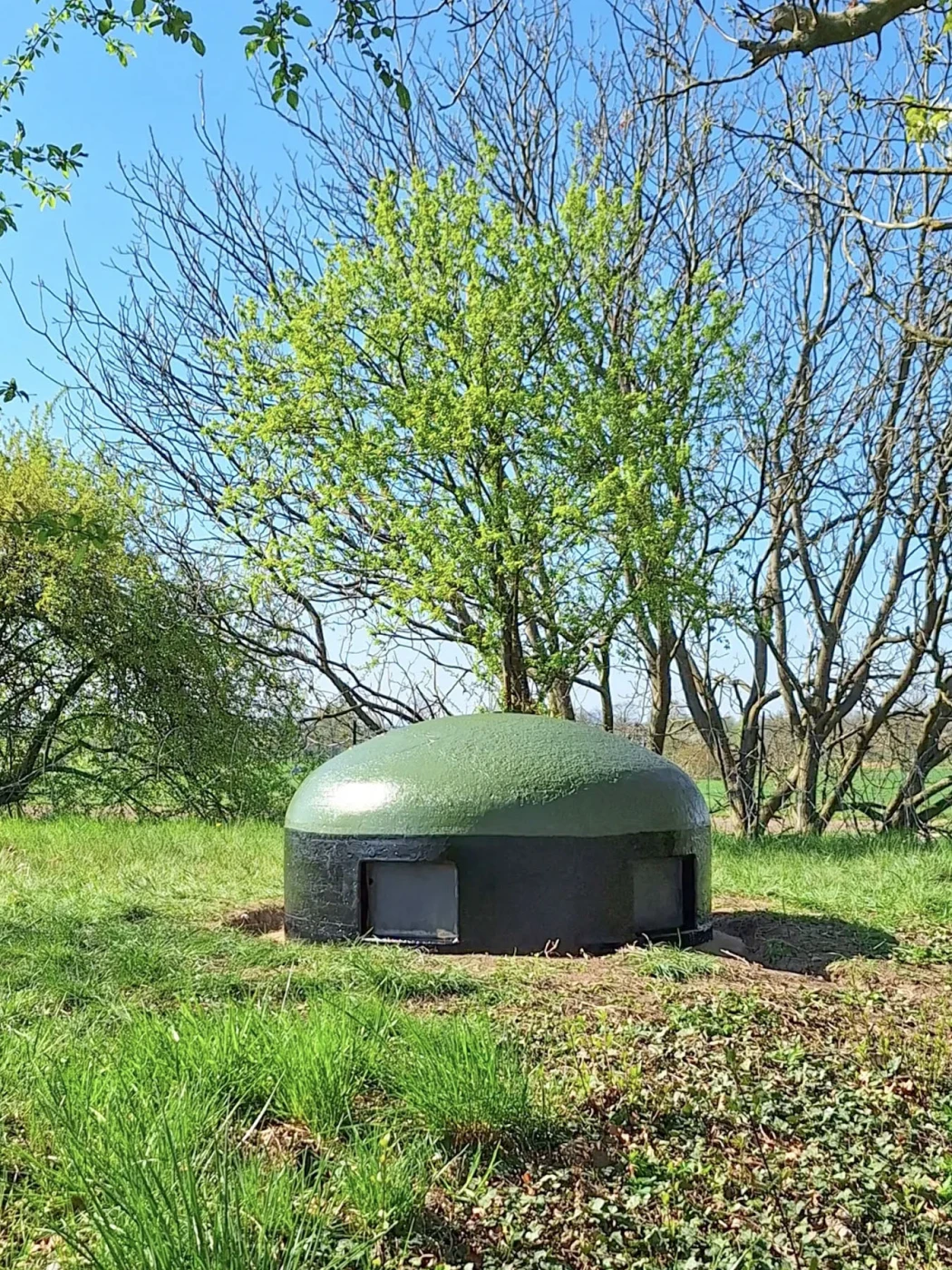

La cloche GFM
Auteur : WOTLING Denis
Auteur : Ludovic KNAPP
Cloche GFM en peinture
Auteur : Gael Jego

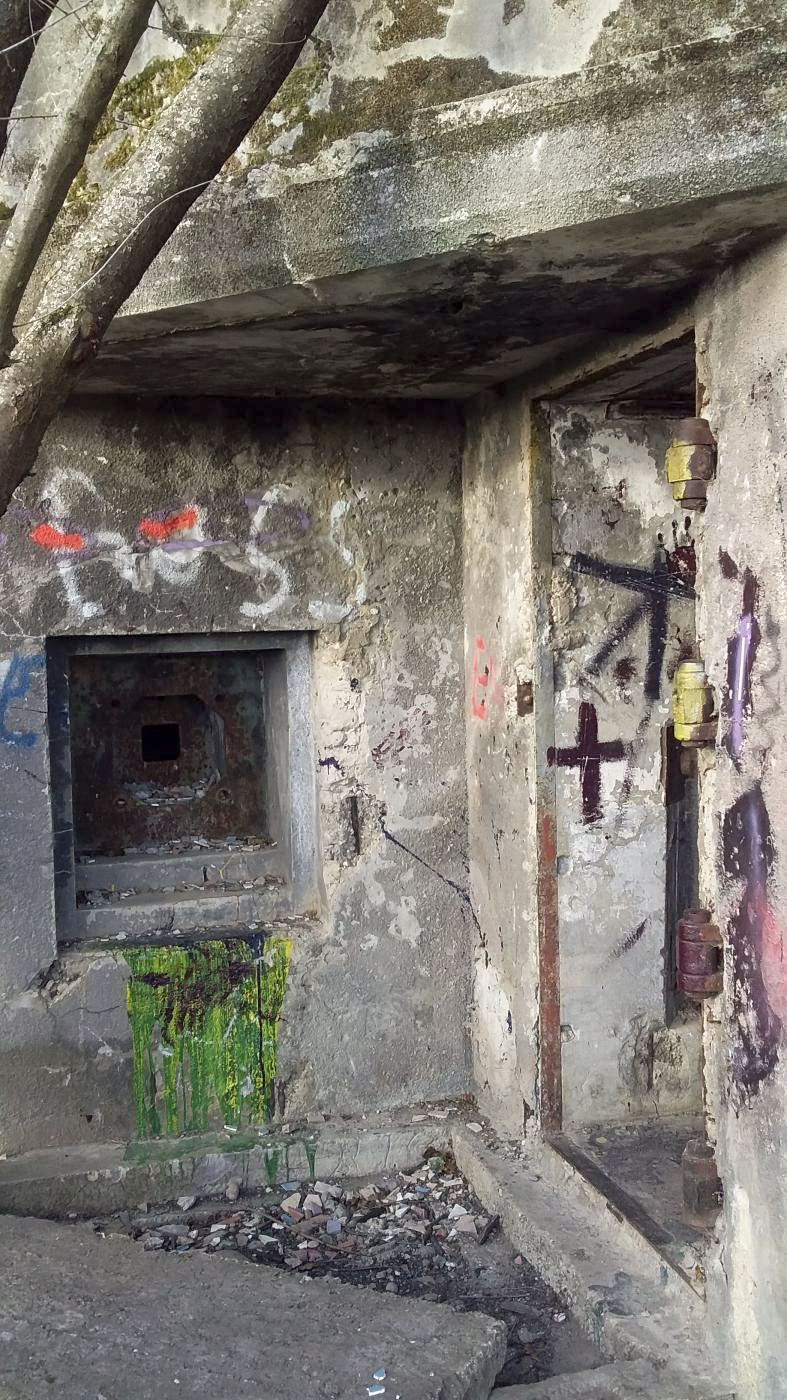

Créneau FM (24/29) défense de l’entrée
Auteur : WOTLING Denis

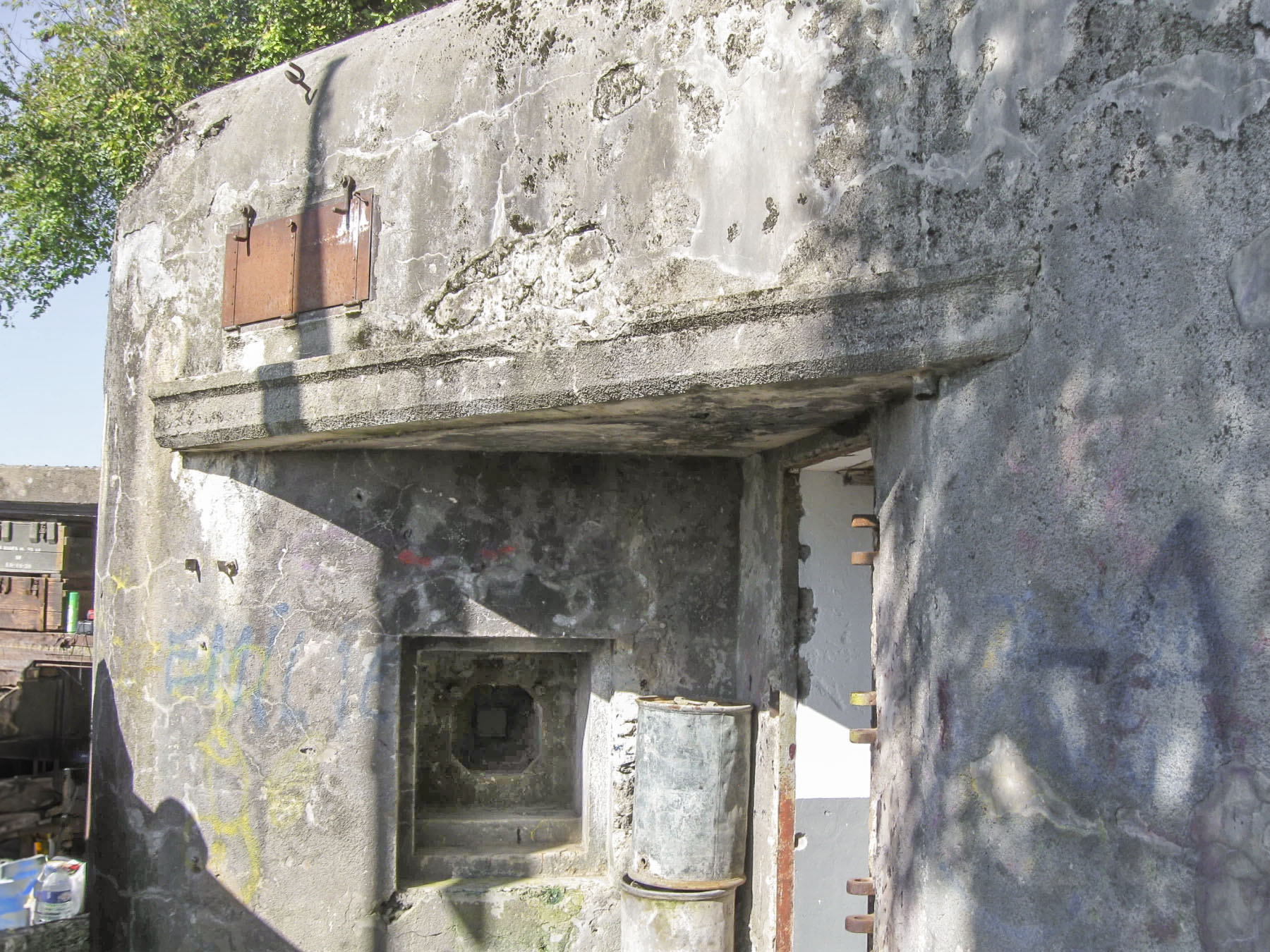

L'entrée de la casemate
Auteur : Joel Muntzinger
Auteur : Ludovic KNAPP
A l'entrée de la casemate
Auteur : WOTLING Denis
Chambre de tir Sud
Auteur : Gael Jego
Chambre de tir Sud
Auteur : Gael Jego
Râtelier obus de 47 mm chambre sud
Auteur : Gael jego
Chambre de tir sud
L'avancement des travaux
Auteur : Gael Jego
Auteur : Ludovic KNAPP
Dans la chambre de tir le jumelage MAC 31 avec sa lunette
Auteur : WOTLING Denis
Auteur : Ludovic KNAPP
Vue vers le nord
Auteur : Joel Muntzinger
Chambre de tir sud.
Auteur : Ludovic KNAPP
Chambre de tir sud.
Dispositif pour ajuster le flux de ventilation
Auteur : WOTLING Denis
Dans la chambre de tir
Les matériaux présentés ne sont disponibles que lors de visites spéciales
Auteur : WOTLING Denis
Dans la chambre de tir
Auteur : WOTLING Denis
Eclairage et éclairage de secours
Auteur : WOTLING Denis
Téléphone et éclairage de secours
Les matériaux présentés ne sont disponibles que lors de visites spéciales
Auteur : WOTLING Denis
La cloche GFM
Auteur : Ludovic KNAPP
La cloche GFM
Auteur : WOTLING Denis
Intérieur de la cloche GFM
Auteur : Gael Jego
Auteur : Ludovic KNAPP
Expo temporaire au pied de la cloche GFM
Auteur : WOTLING Denis
Expo temporaire au pied de la cloche GFM
Auteur : WOTLING Denis
Expo temporaire au pied de la cloche GFM
Auteur : WOTLING Denis
Expo temporaire au pied de la cloche GFM
Auteur : WOTLING Denis
Local cloche GFM avec coffret alimentation projecteurs
Auteur : Gael Jego
Chambre Nord, début de restauration.

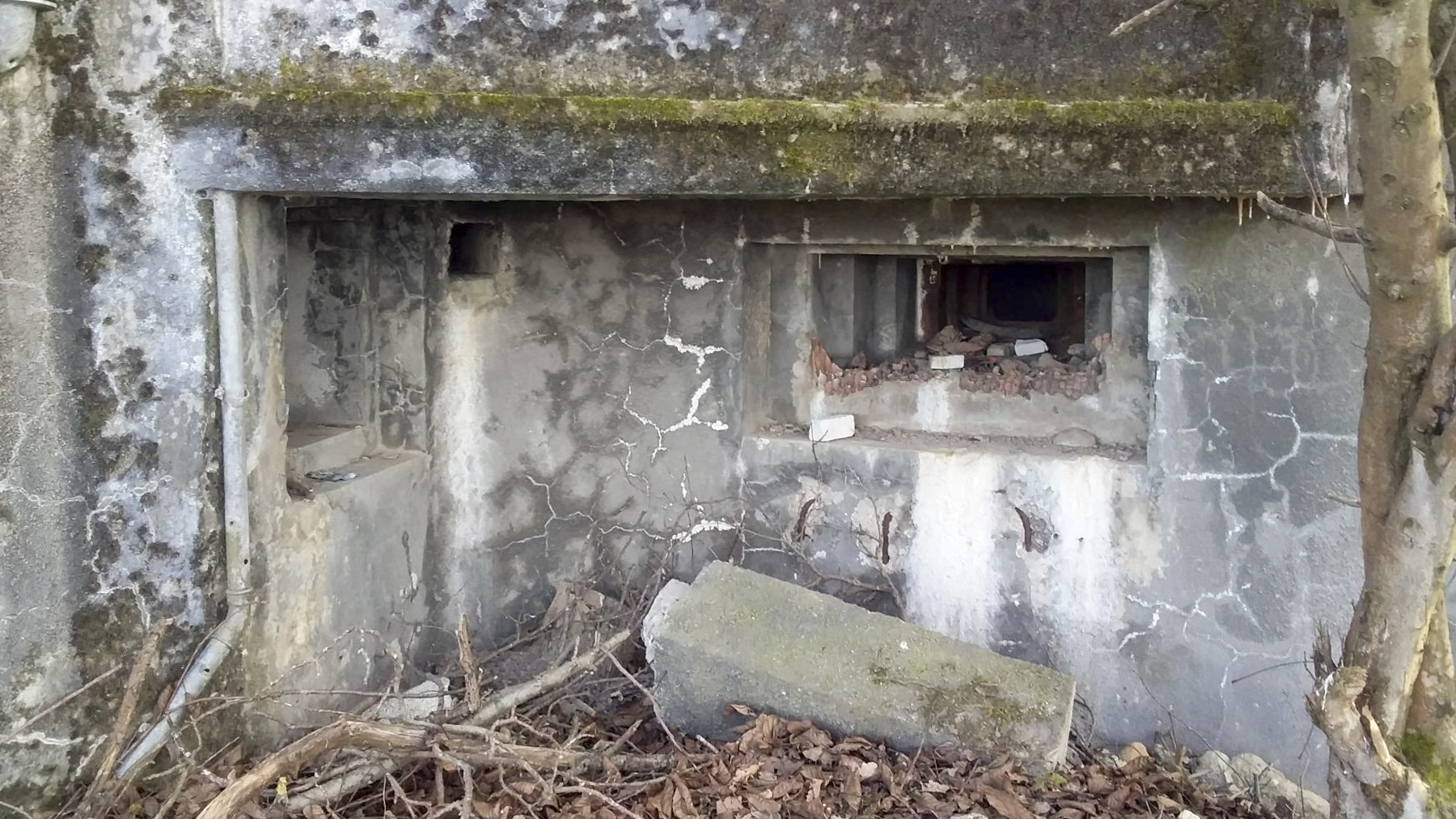

Créneau FM et une des 2 goulottes lance grenades
Auteur : Gael Jego
L’usine en cours de réaménagement
2025
Auteur : WOTLING Denis
L'usine en 2026
Auteur : Gael Jego
Un CLM 1PJ 60
Auteur : WOTLING Denis
Chambrée principale
Auteur : Gael Jego
Auteur : Ludovic KNAPP
Chambre de repos
Auteur : WOTLING Denis
Créneau FM
Les matériaux présentés ne sont disponibles que lors de visites spéciales
Auteur : WOTLING Denis
Auteur : Ludovic KNAPP
Chambre secondaire
Auteur : Gael Jego
Chambre de repos
Auteur : WOTLING Denis
Dessin dans la chambre principale
Auteur : Gael Jego
Local WC
Auteur : WOTLING Denis
Ventilation
Auteur : WOTLING Denis
Système de filtration d'air
Auteur : WOTLING Denis
Couloir et chambre chef de casemate
Auteur : Gael Jego
Auteur : Ludovic KNAPP
Niches bétonnées
Auteur : Gael Jego
Entrée et niches bétonnées
Auteur : Gael Jego
Niches bétonnées
Auteur : Gael Jego
Date de fabrication de la dalle de toit
Auteur : Gael Jego
L'accés aux documents en ligne est réservé aux utilsateurs inscrits sur le site.
Casemate 22/3 - GERSTHEIM
Plan des dessous
Auteur :
Génie
Date : 15/03/1934
Provenance : SHD - 9 NN 4458
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Versé par : Jean-Michel Jolas
Mis en forme par : Pascal Lambert
Document #137224 disponible en ligne (279.12 Ko)
Casemate 22/3 - GERSTHEIM
Plan parcellaire
Auteur :
Génie
Date : 15/03/1934
Provenance : SHD - 9 NN 4458
Reproduction et diffusion interdites sans l'accord du Service Historique de la Défense (www.servicehistorique.sga.defense.gouv.fr)
Versé par : Jean-Michel Jolas
Mis en forme par : Pascal Lambert
Document #137225 disponible en ligne (187.18 Ko)
Journal Officiel
Classement en place de guerre des casemates de Neuried, Drusenheim Nord, Centre et Sud et l'abri de l'Ancienne Redoute.
Tuilerie-d’en-Haut, Gerstheim, Langkopf, Langgrund, Gerstheim Nord-Centre, Gerstheim Sud,
Auteur :
Journal Officiel
Oeuvre dans le Domaine Public, Libre de droits
Document #33499 disponible en ligne (1.36 Mo)
Plan de la casemate 22/3 - GERSTHEIM
Plan de la casemate
Auteur :
WOTLING Denis
Date : 20/09/2025
Provenance : Documentation de Gael JEGO
CC BY-NC - Paternité - Pas d'usage commercial
Document #142471 disponible en ligne (146.28 Ko)
