ECLUSE 67-1

( Blockhaus pour canon )









Secteur Fortifié
SFCO - SF Colmar

Sous Secteur
Elsenheim

Quartier
Marckolsheim

Maître d'ouvrage
MIL - Commandement

Constructeur
MOM

Année
Commune
MARCKOLSHEIM (67390)

Lieu-dit / Parcelle
Ecluse 67

Coordonnées
48.177920 - 7.541194

Validité information
Verifié

Niveau de réalisation en 1940
Construit

Etat actuel
Incomplet





Plan sommaire








Notes et informations



ARMEMENT, Infanterie

Canon de 47 mm modèle 1885 sur affût crinoline.

Le plan d’alerte initial du secteur fortifié de Colmar mentionne la présence d’une pièce antichar de 47 mm à l’emplacement du blockhaus. Cette information est également confirmée par le journal de marche du 42° RIF.
Source(s) :
SHD 33 N 128 Plan d'alerte du SFCO mars 1938
SHD 34 N 69 JMO 42°RIF



CONSTRUCTION, Description

L’accès est protégé par une porte en tôle et s’ouvre sur une galerie débouchant sur un escalier menant à la chambre de tir située sous la coupole.

Le cuirassement était constitué d’une trémie de type M équipée de volets coulissants.

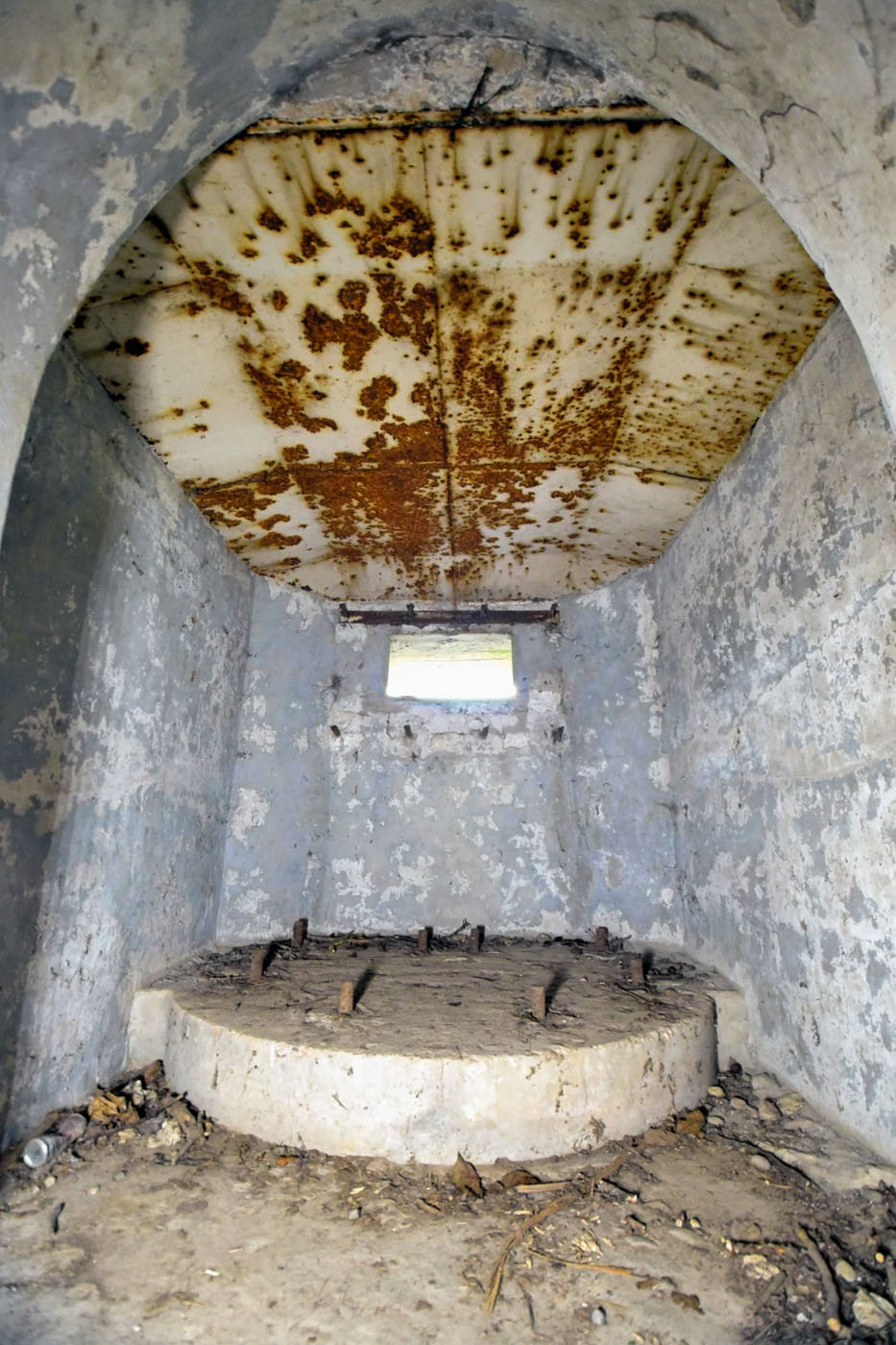

Dans la version armée d’un canon de 47 mm, la chambre de tir est dotée d’un simple socle-chandelier destiné à recevoir l’affût de la pièce. La protection de l’ouvrage reste relativement légère : la toiture présente une épaisseur de 40 à 60 cm, le mur de façade de 1,00 m à 1,20 m et les murs de galerie environ 50 cm. Un tel ouvrage ne peut ainsi résister qu’à des coups isolés d’artillerie de 77 mm ou de 105 mm.
Source(s) :
SHD 3 V 786 Rapport SCOICH
wikimaginot.eu : La fortification de campagne entre 1935 et 1940



CONSTRUCTION, Mission, ou Fonction de l'objet

Le blockhaus s’inscrit dans la ligne d’arrêt du dispositif de défense du secteur fortifié, matérialisée par le canal du Rhône au Rhin.

Le blockhaus de l’écluse 67-1 a pour mission de défendre l’accès au pont franchissant le canal. Il appartient à la troisième ligne de défense, dite « ligne d’arrêt », établie sur le canal du Rhône au Rhin.
Source(s) :
SHD 33 N 128 Plan de défense mars 1938
SHD 34 N 69 JMO 42°RIF



EQUIPEMENT, Ventilation

La construction bénéficiait d'un ventilateur manuel de type V22M. La prise d'air avec sa plaque de protection ainsi que les supports du ventilateur sont toujours visible.


EFFECTIF, Commandement et/ou unité

Le blockhaus est servi par des éléments de la 1°compagnie de mitrailleuses du capitaine CALVEL et par des éléments de la CEFV du lieutenant STORELLI, toutes deux appartenant au I/42° RIF du commandant COULOMB en septembre 1939.

Durant la période de la Drôle de Guerre, les relèves successives entraînent l’arrivée et le départ de nouvelles sections. À la veille de l’attaque allemande sur le secteur fortifié de Colmar, le point de résistance est occupé par des éléments de la 1°compagnie de mitrailleuses du lieutenant HIRTH et de la CEFV du lieutenant BECK, appartenant également au I/42° RIF du commandant COULOMB.

Au soir du 14 juin, les emplacement de l'écluse 67-1 sont sous la responsabilité de l'adjudant chef PRENEL du I/42°RIF
Source(s) :
SHD 34 N 69 JMO reconstitué du 42°RIF Col FONLUPT 1° juillet 1945
SHD 34 N 69 Rapport du Col FONLUPT 17 octobre 1945 1945



HISTORIQUE, Chronologie

Amorcée le matin du 15 juin 1940, l’offensive allemande voit ses premières troupes atteindre, le 16 juin au matin, la lisière du point de résistance de Marckolsheim. Après un bombardement des positions du 42° RIF, elles tentent de progresser, mais sont stoppées par les casemates 35/3 et 34/3, ainsi que par les différents postes du I/42° RIF, qui mènent durant toute la journée un combat acharné.

Seuls des éléments légers allemands contournant Marckolsheim parviennent à atteindre le canal du Rhône au Rhin vers 16 heures, avant d’en effectuer le franchissement vers 16 h 30. Des sections de réserve du 242° RI sont alors lancées en contre-attaque en direction du canal.

Les positions tenues par l’adjudant-chef PPRENEL comprennent les blockhaus B20 et B19 ainsi que le blockhaus pour canon 67-1. Elles entrent en contact avec les premières troupes allemandes en fin d’après-midi et sont submergées par l’encerclement allemand, qui devient effectif peu après 17 h, à la suite de l’échec des contre-attaques du 242° RI.

Peu après l'annonce du débordement des positions du 42°RIF par son colonel, le général COUSSE ordonne au colonel FONLUPT le repli de ces éléments.

Les unités du I/42° RIF tenant le point de résistance de Marckolsheim, dans l’impossibilité de se replier, maintiennent leurs positions jusqu’au lendemain, le 17 juin, vers 17 h – 17 h 30.
Source(s) :
SHD 34 N 69 JMO reconstitué du 42°RIF Col FONLUPT 1° juillet 1945



HISTORIQUE, Construction

La construction des blockhaus de la ligne d’arrêt du secteur fortifié de Colmar est assurée par la main-d’œuvre militaire. Ces ouvrages reprennent un plan-type caractéristique de la 7e Région militaire : celui de la coupole pour mitrailleuse ou canon de 47 mm.

Ce modèle, développé par le Génie de Mulhouse, est implanté en grand nombre en arrière de la ligne des villages — elle-même organisée par la CORF — afin de constituer une ligne d’arrêt s’appuyant sur le canal du Rhône au Rhin. On le retrouve également autour de Belfort ainsi que dans les grands massifs forestiers de Haute-Alsace (Kastenwald, Hardt notamment).

La période de construction s’étale de 1935 à 1936.

Un nombre important de ces « coupoles » édifiées dans la plaine du Rhin est réalisé par le 152e régiment d’infanterie, alors en garnison en Haute-Alsace.
Source(s) :
wikimaginot.eu : La fortification de campagne entre 1935 et 1940
