SCHIDELBERG (Quartier Téterchen - II/161° RIF)
( PC de Quartier )
Secteur Fortifié
SFB - SF Boulay
Sous Secteur
Tromborn
Quartier
Téterchen
Maître d'ouvrage
MIL - Commandement
Constructeur
MOM
Année
Commune
DENTING (57220)
Lieu-dit / Parcelle
Schidelberg
Coordonnées
49.198691 - 6.516645
Validité information
Verifié
Niveau de réalisation en 1940
Construit
Etat actuel
Incomplet
Notes et informations
CONSTRUCTION, Description
Abri à deux entrées servant de PC de quartier. La pièce principale comporte deux petits locaux à chaque extrémité abritant les équipements téléphoniques.
Le PC dispose d'un observatoire, la pièce principale comportant un orifice pour périscope dans la dalle de toiture.
Le PC donne sur une courette intérieure encadrée par deux abris supplémentaires en tôle métro. L'ensemble est accessible depuis un escalier.
Le PC dispose d'un observatoire, la pièce principale comportant un orifice pour périscope dans la dalle de toiture.
Le PC donne sur une courette intérieure encadrée par deux abris supplémentaires en tôle métro. L'ensemble est accessible depuis un escalier.
CONSTRUCTION, Mission, ou Fonction de l'objet
PC du quartier Teterchen tenu par le 2° bataillon du 161° RIF, les abris en tôle métro attenants étaient probablement le PC de la 5° CM du bataillon.
CONSTRUCTION, Plan type
L'abri PC est construit selon un plan-type STG.
EQUIPEMENT, Transmissions
Le central téléphonique était équipé de matériels type TM 32.
Il se compose d'un premier standard constitué d'un panneau mural pour 32 abonnés, du boitier de protection afférant et d'une table opérateur à 14 circuits.
Le second standard est composé de deux panneaux muraux à 16 circuits chacun, d'un boitier de protection pour 32 circuits, d'une table d'opérateur à 14 circuits et d'un central sous carter étanche à 16 circuits.
Le répartiteur principal est un boitier type 5 pour 168 circuits.
Source(s) :
Relevé sur place avril 2025
Il se compose d'un premier standard constitué d'un panneau mural pour 32 abonnés, du boitier de protection afférant et d'une table opérateur à 14 circuits.
Le second standard est composé de deux panneaux muraux à 16 circuits chacun, d'un boitier de protection pour 32 circuits, d'une table d'opérateur à 14 circuits et d'un central sous carter étanche à 16 circuits.
Le répartiteur principal est un boitier type 5 pour 168 circuits.
Source(s) :
Relevé sur place avril 2025
Fils de discussion
PC du Schidelberg 14 messages, le dernier est de Pascal le 22/04/2025
Page n° 20275 mise à jour le 22/04/2025 -
© wikimaginot.eu 2025
La visite de ces constructions peut se réveler dangereuse, Mise en garde
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Cette page peut receler des erreurs, des inexactitudes ou être incomplète.
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page
pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
GRUBER Franck
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Vue d'ensemble du PC
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40661 - Taille écran 1024 x 683 pixels
Prise le 24 Jan 2016 - Déposée le 22/11/2022
Prise le 24 Jan 2016 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

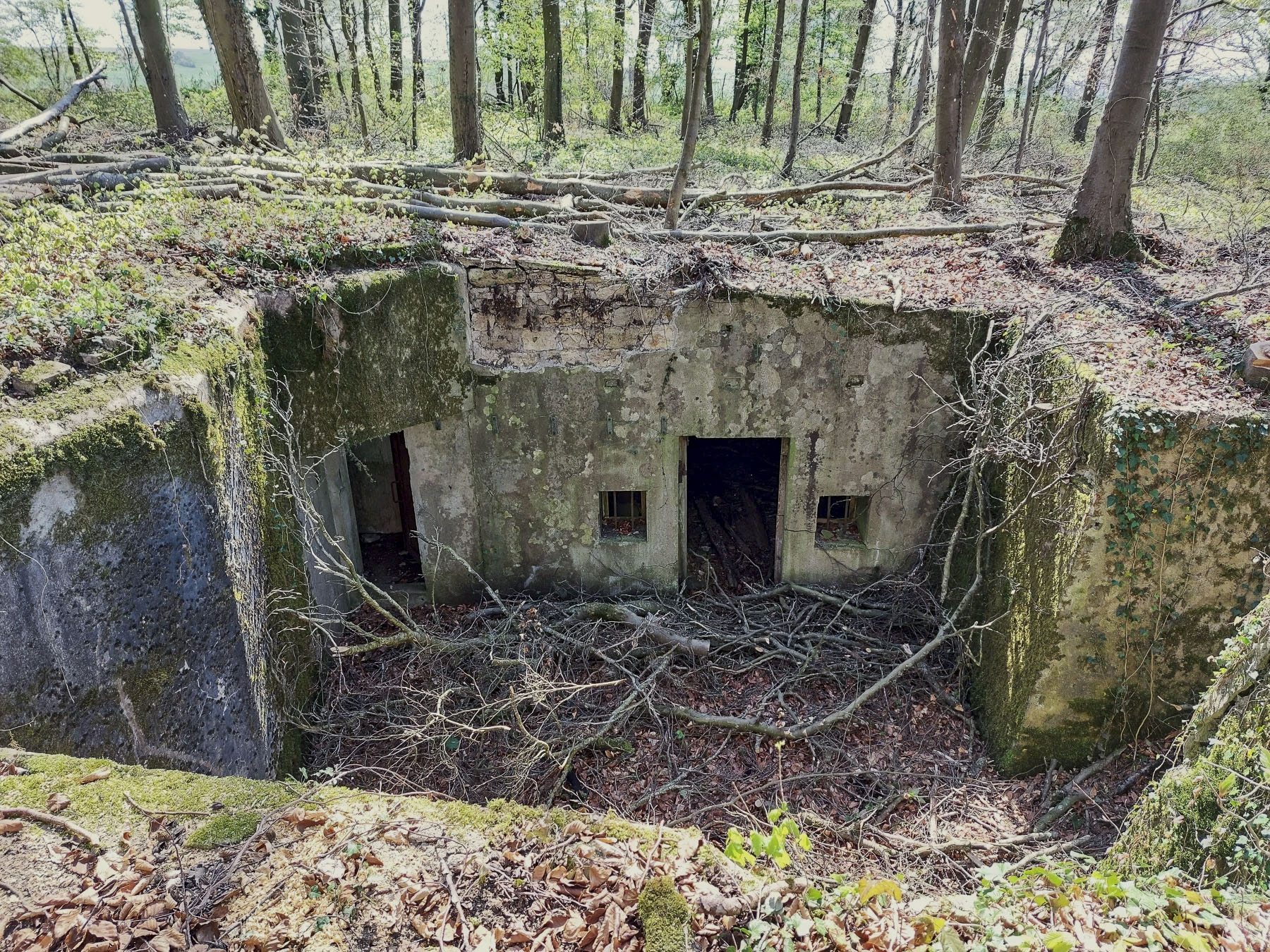

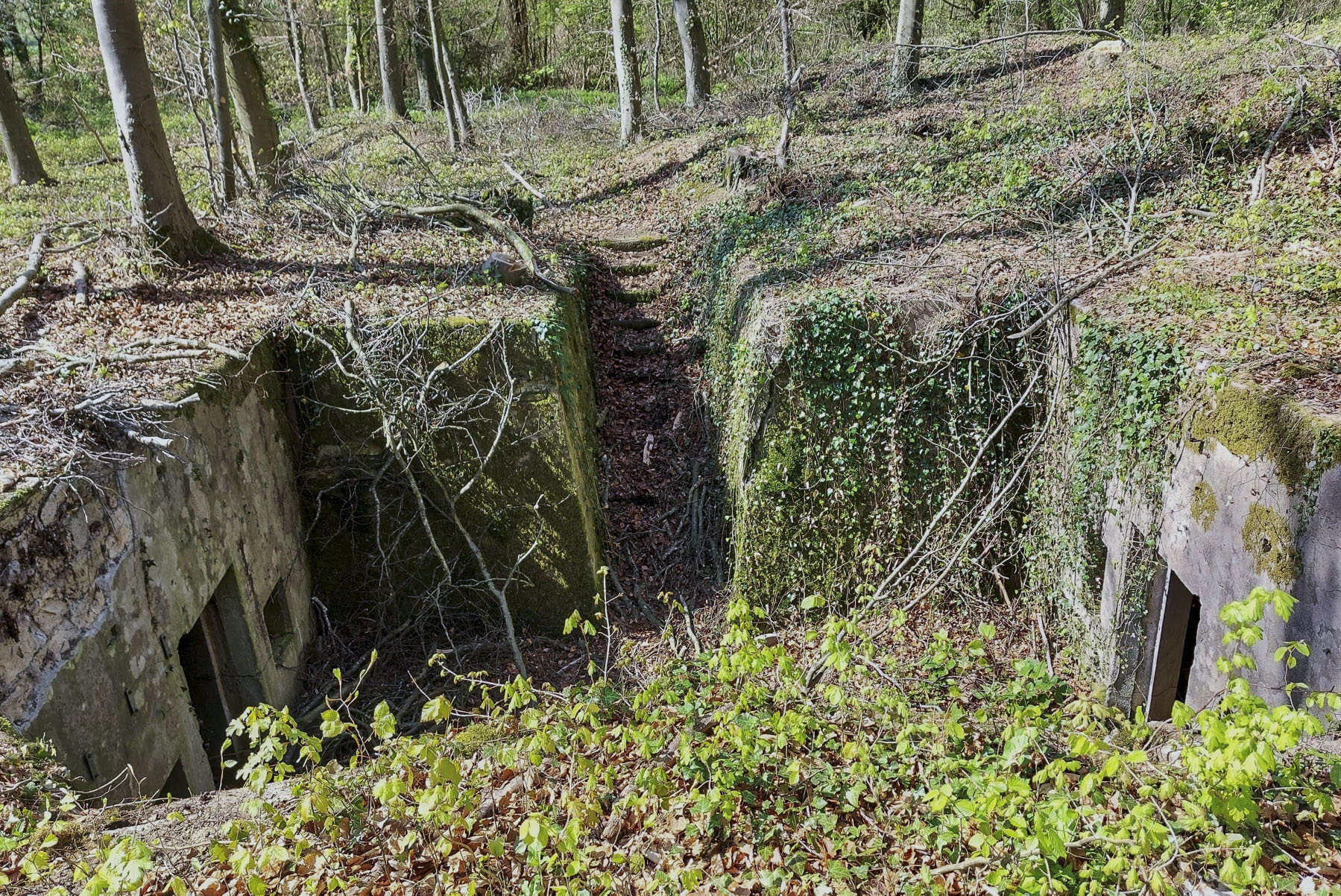

La courette et les deux abris tôle métro
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138926 - Taille écran 1799 x 1202 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

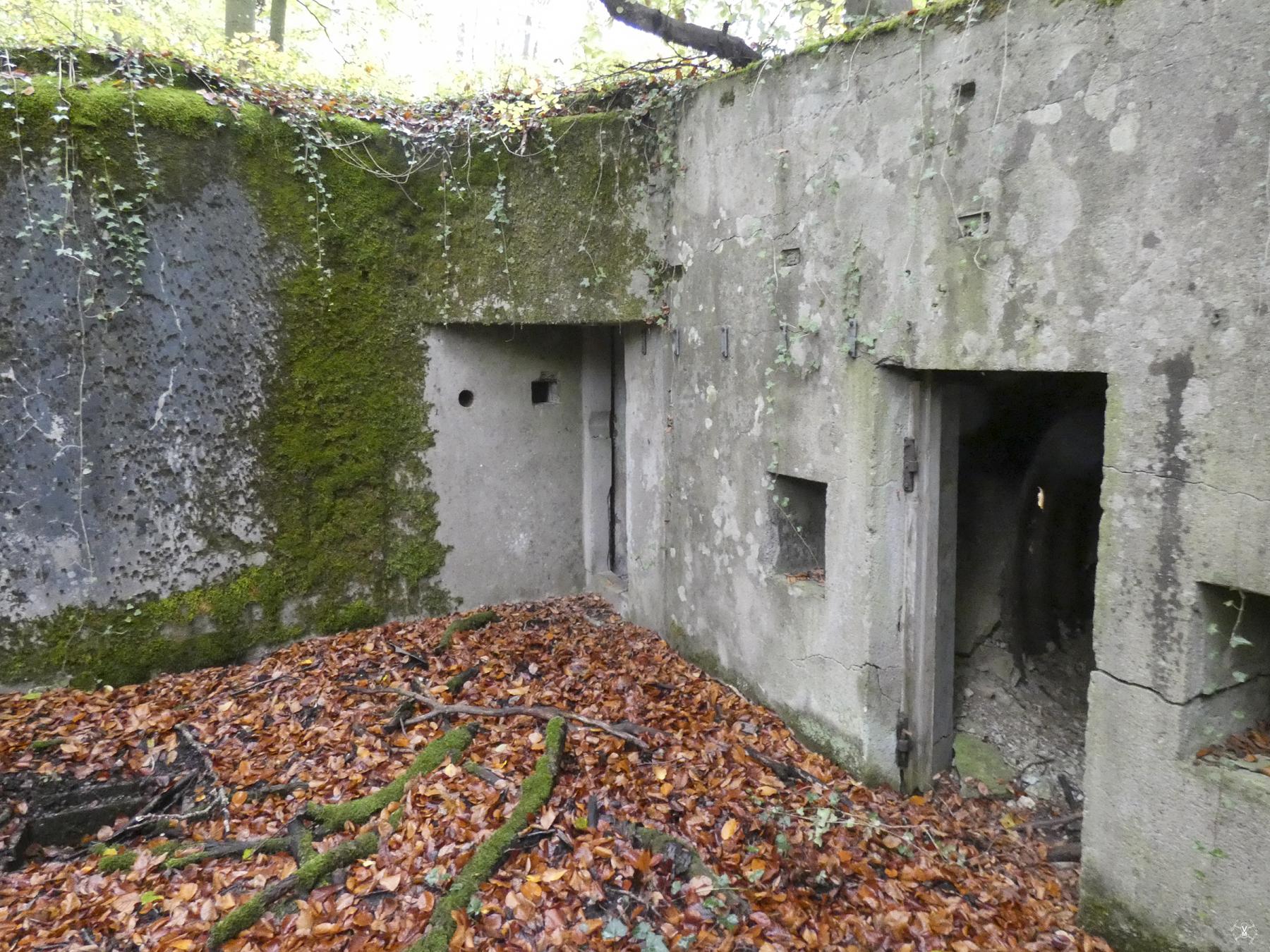

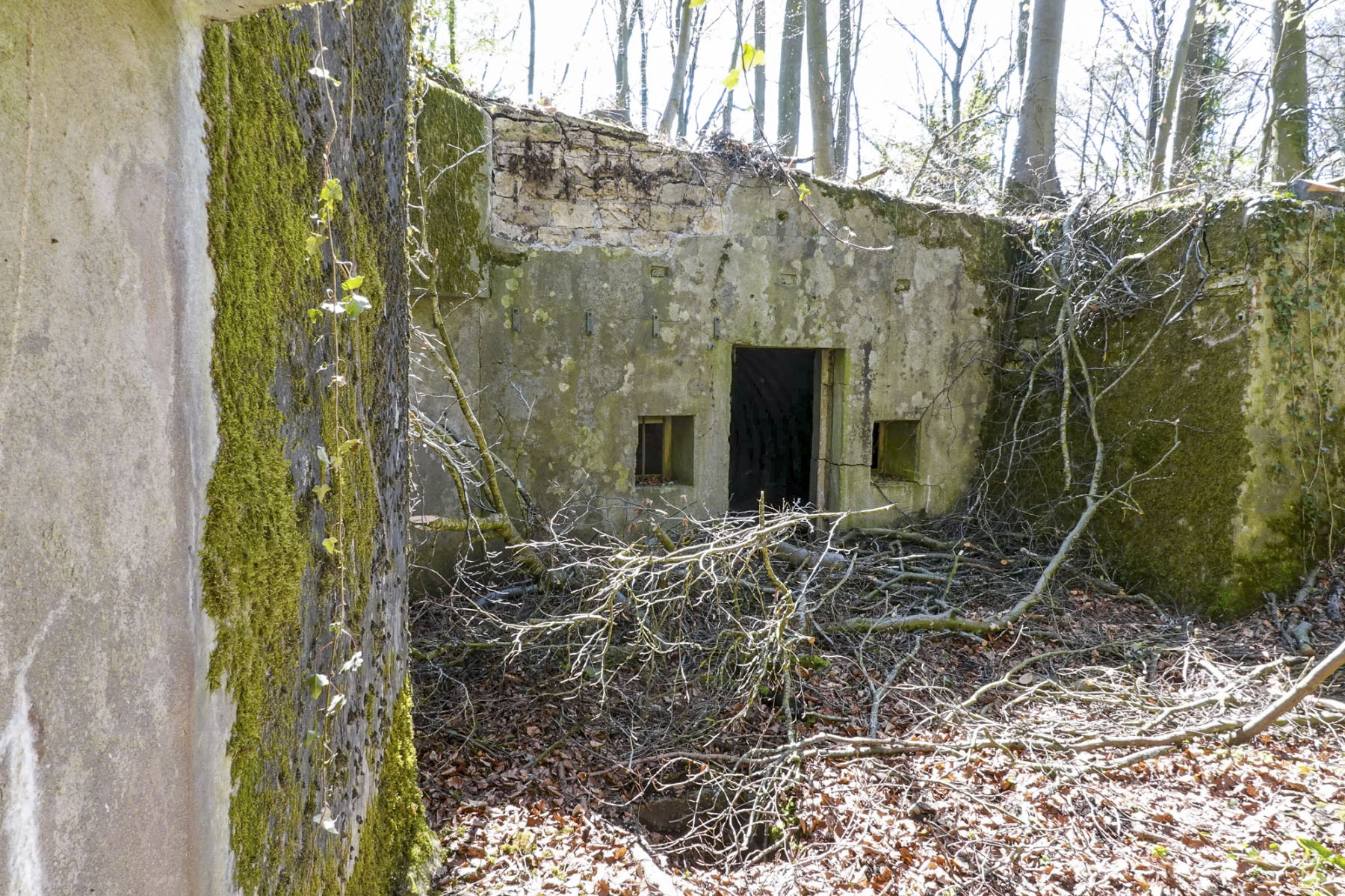

Abri tôle métro et entrée gauche du PC
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138507 - Taille écran 1800 x 1199 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Abri tôle métro et entrée droite du PC
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138927 - Taille écran 1800 x 1350 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

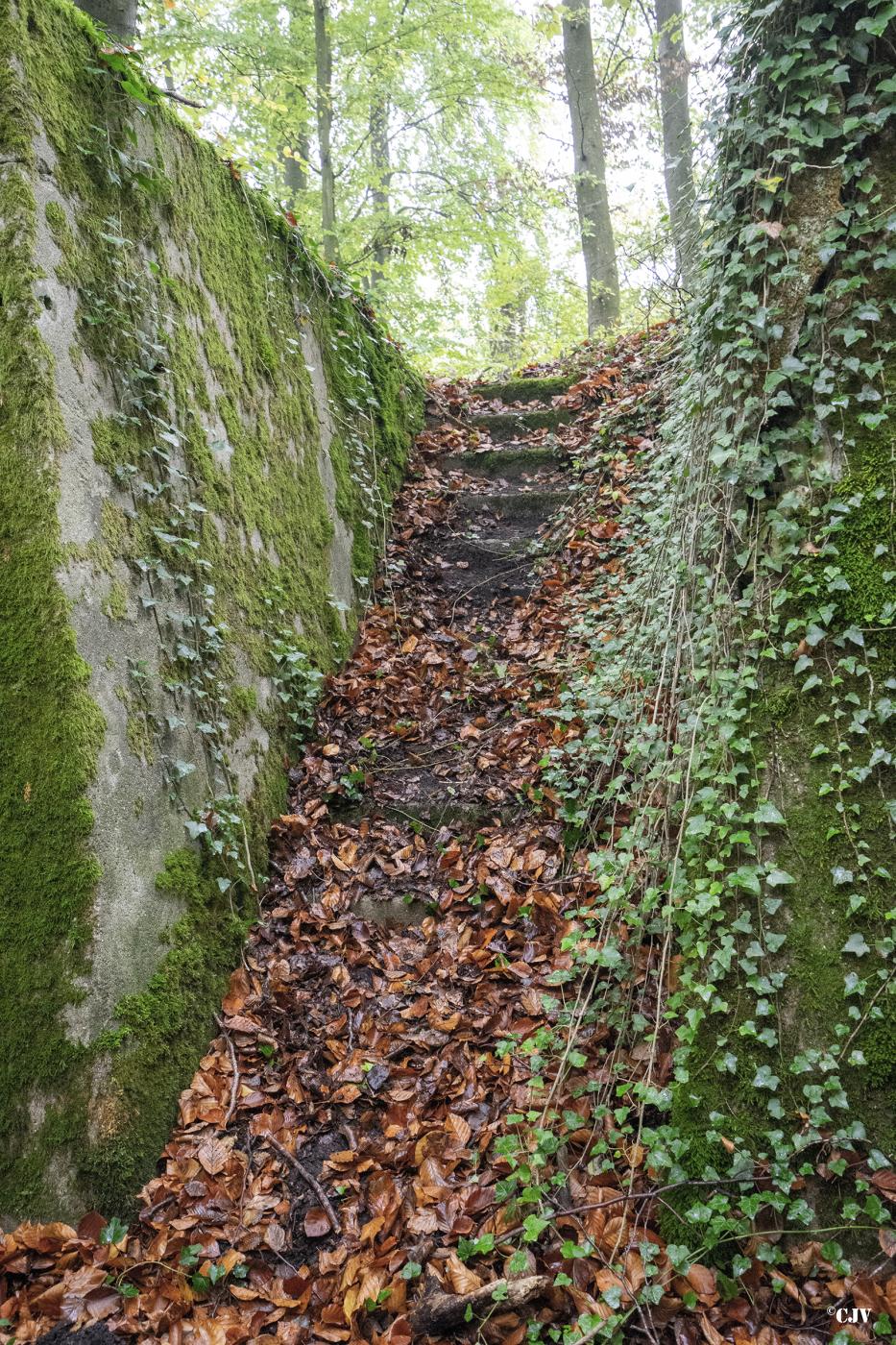

L'escalier donnant accès à la courette
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 113133 - Taille écran 933 x 1400 pixels
Prise le 12 Nov 2022 - Déposée le 22/11/2022
Prise le 12 Nov 2022 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Vincent Vermeulen
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

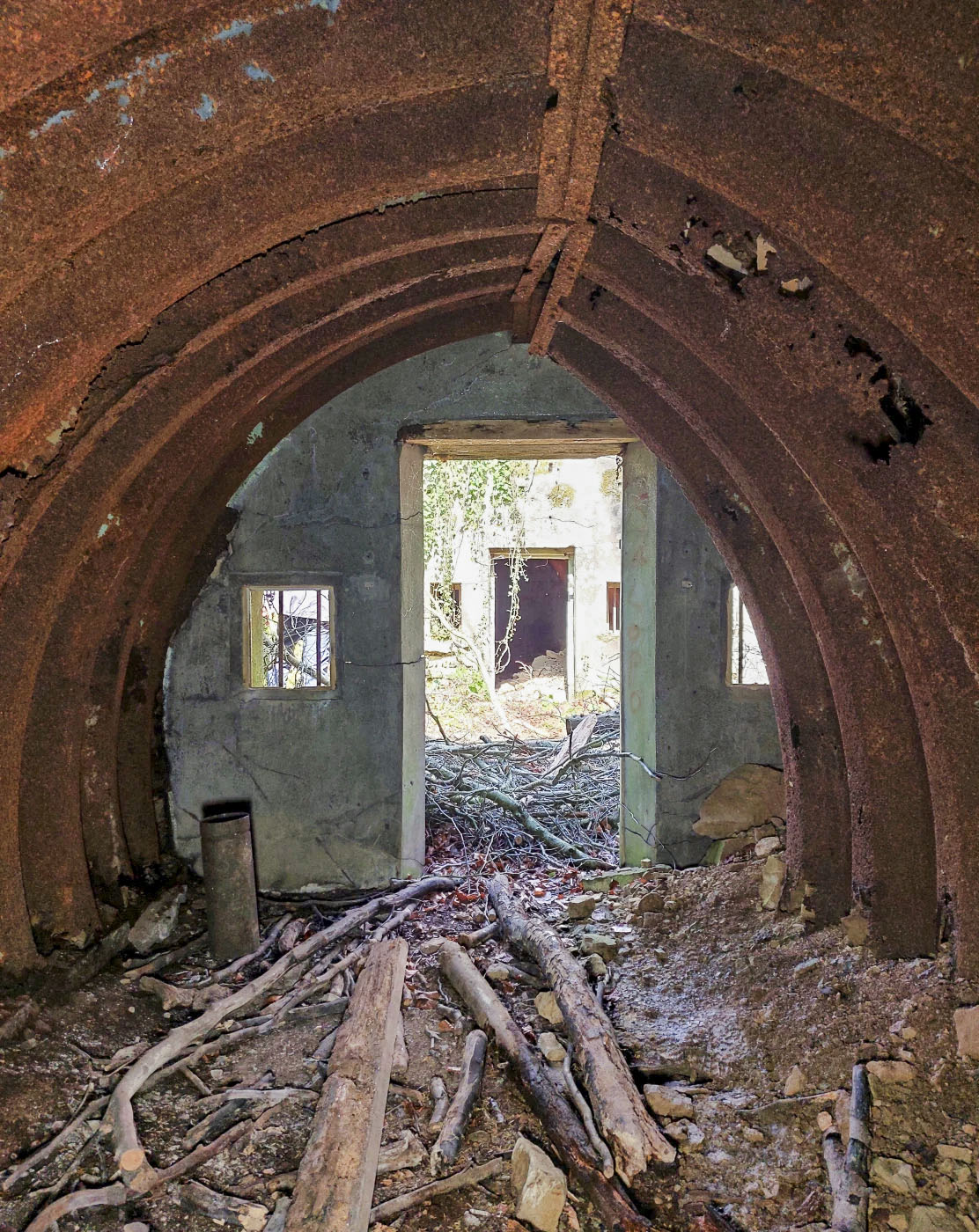

Abri tôle métro et entrée droite du PC
Auteur : Vincent Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : Vincent Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 113128 - Taille écran 1800 x 1350 pixels
Prise le 12 Nov 2022 - Déposée le 22/11/2022
Prise le 12 Nov 2022 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

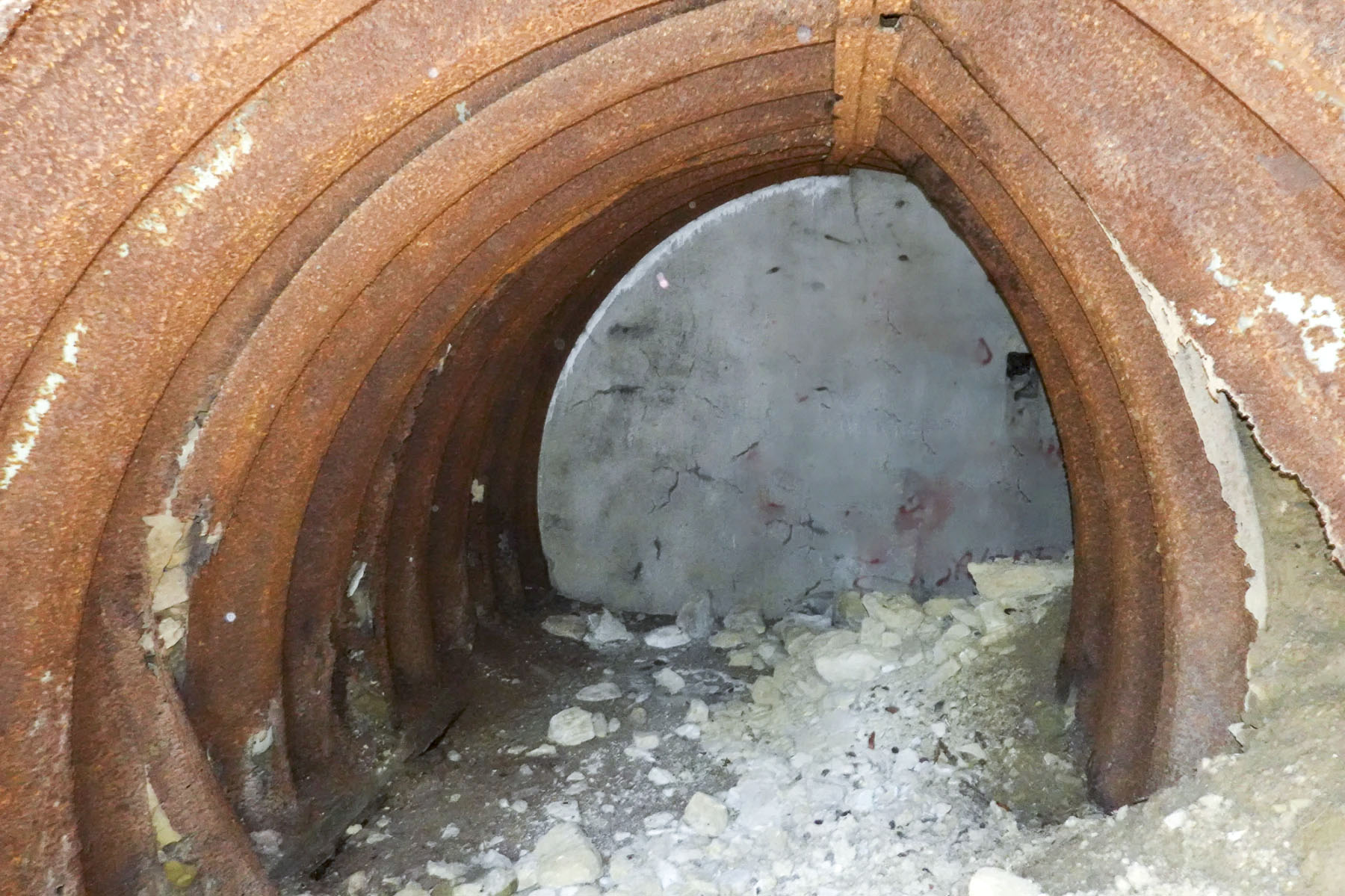

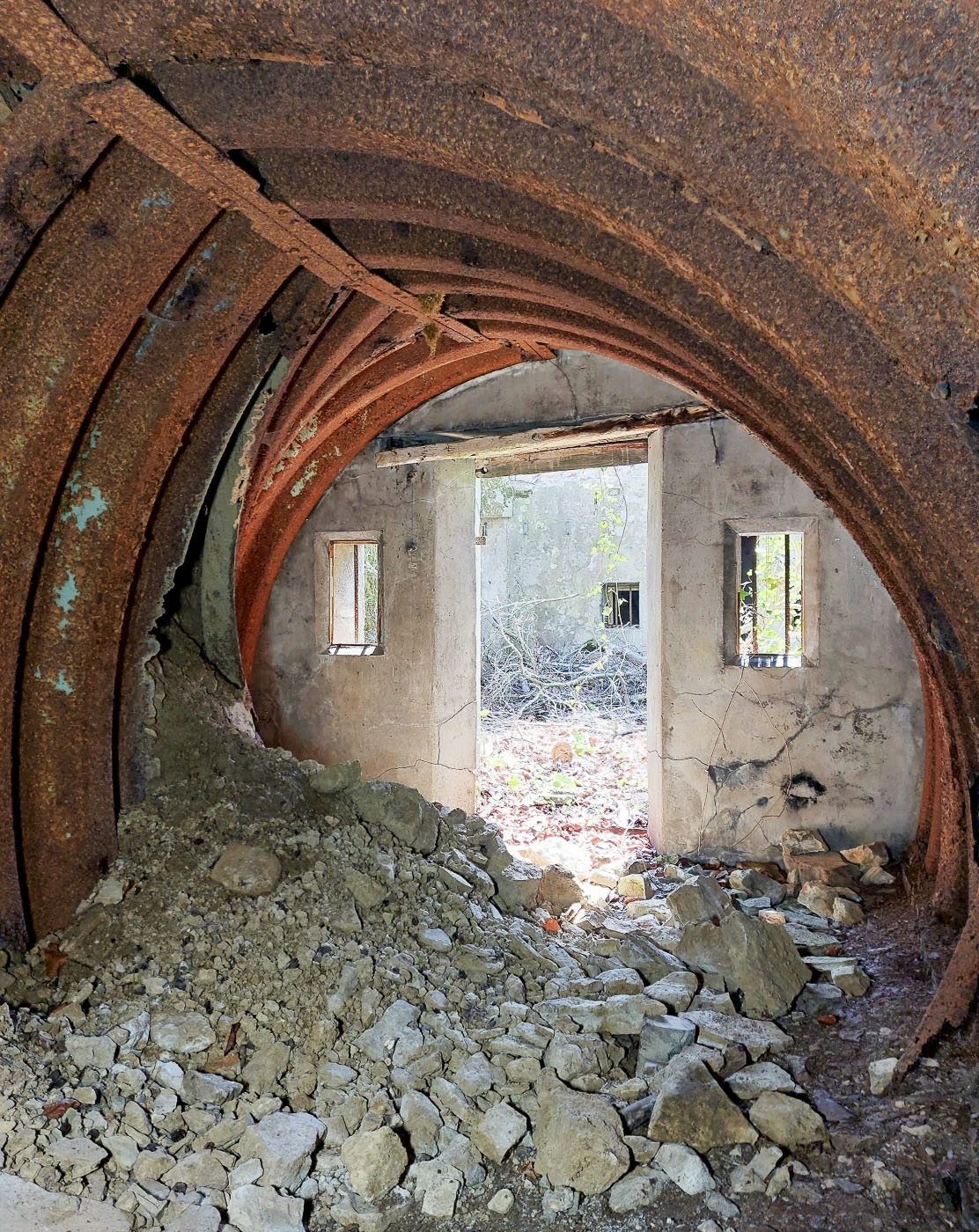

Abri tôle métro de droite
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138511 - Taille écran 1800 x 1199 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Abri tôle métro de droite
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138931 - Taille écran 1112 x 1400 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

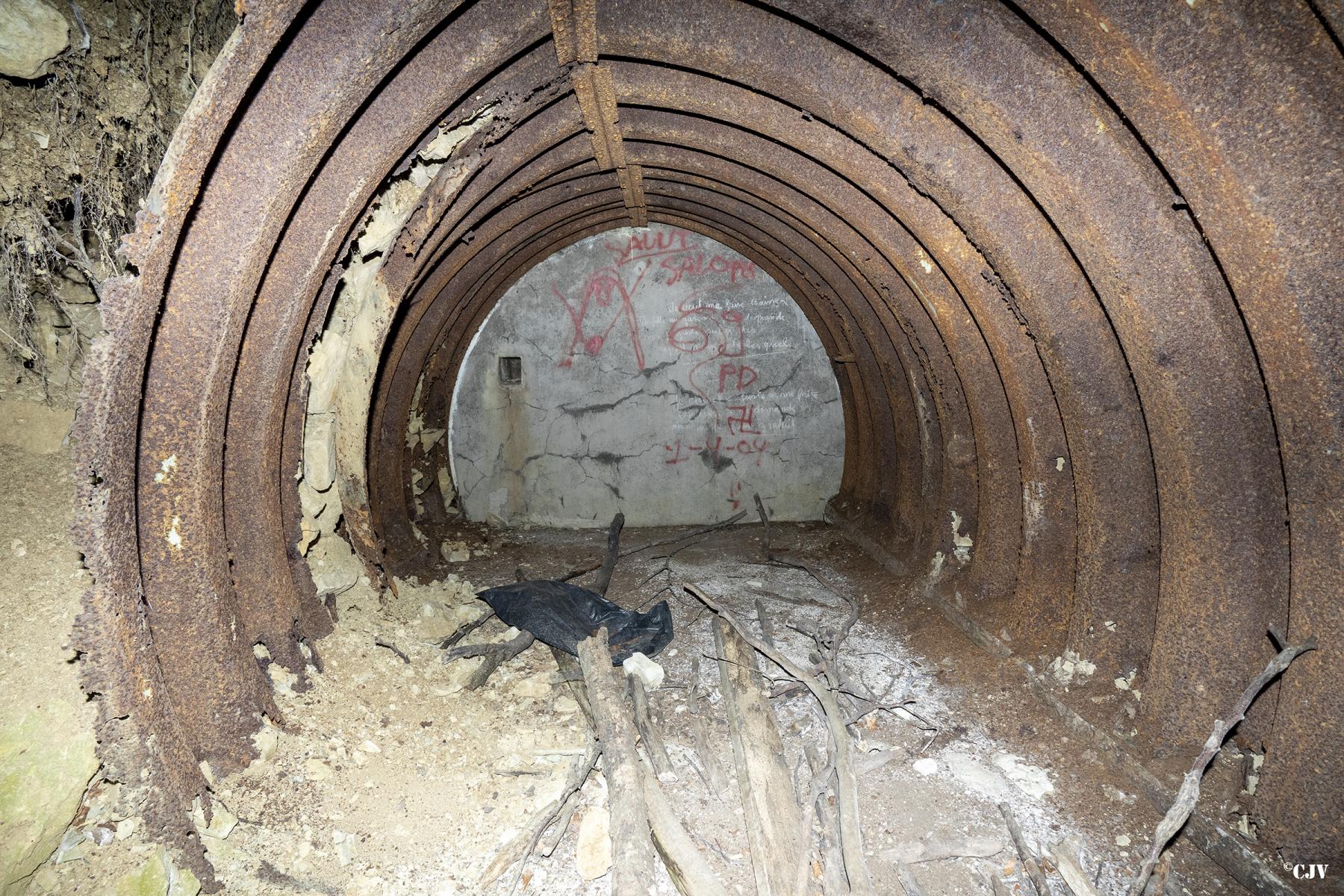

Abri tôle métro de droite
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 113129 - Taille écran 1800 x 1200 pixels
Prise le 12 Nov 2022 - Déposée le 22/11/2022
Prise le 12 Nov 2022 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

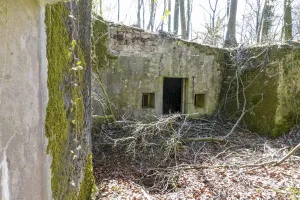

Abri tôle métro et entrée gauche du PC
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138505 - Taille écran 1800 x 1199 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Abri tôle métro de gauche
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138930 - Taille écran 1112 x 1400 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Abri tôle métro de gauche
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138513 - Taille écran 1800 x 1199 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

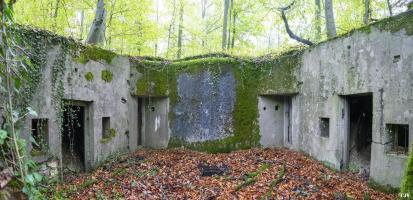

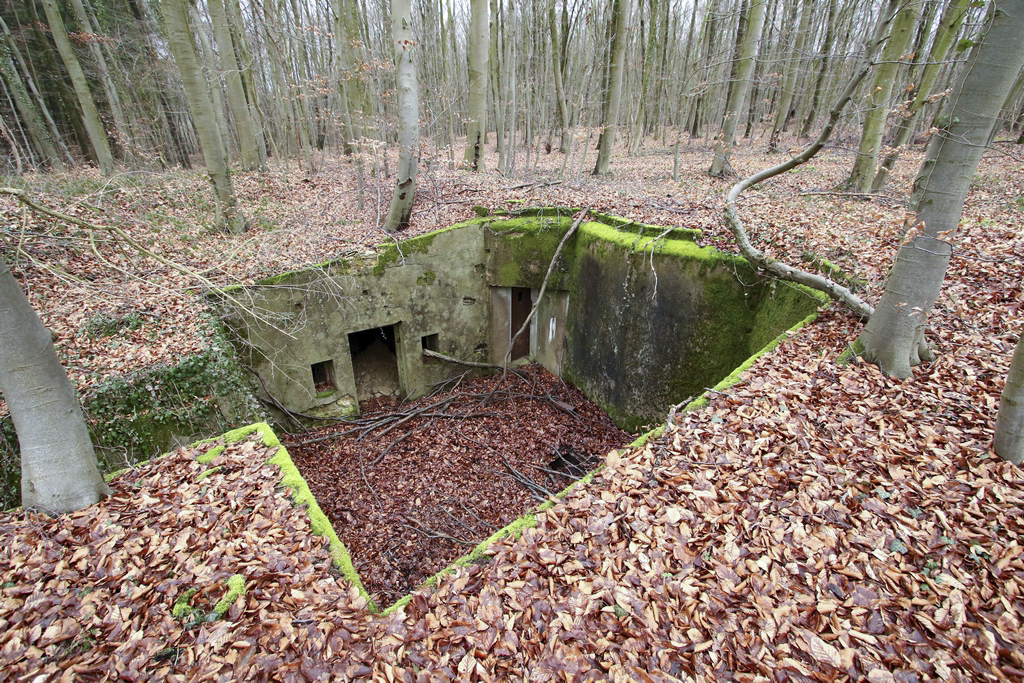

Le PC et les deux abris tôle métro
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 113127 - Taille écran 1800 x 870 pixels
Prise le 12 Nov 2022 - Déposée le 22/11/2022
Prise le 12 Nov 2022 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
GRUBER Franck
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

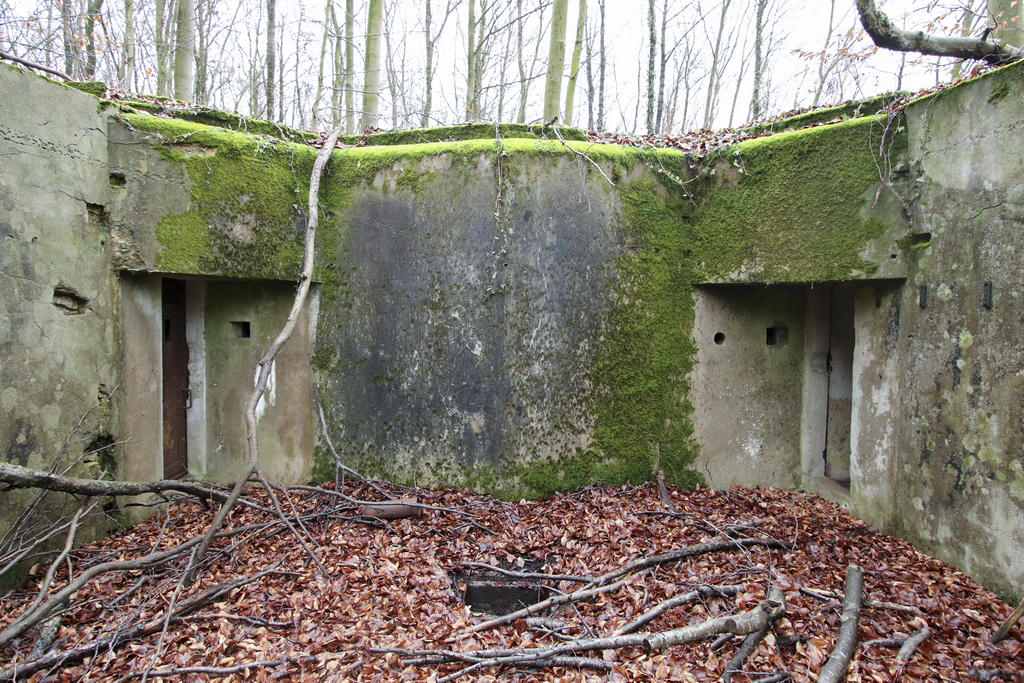

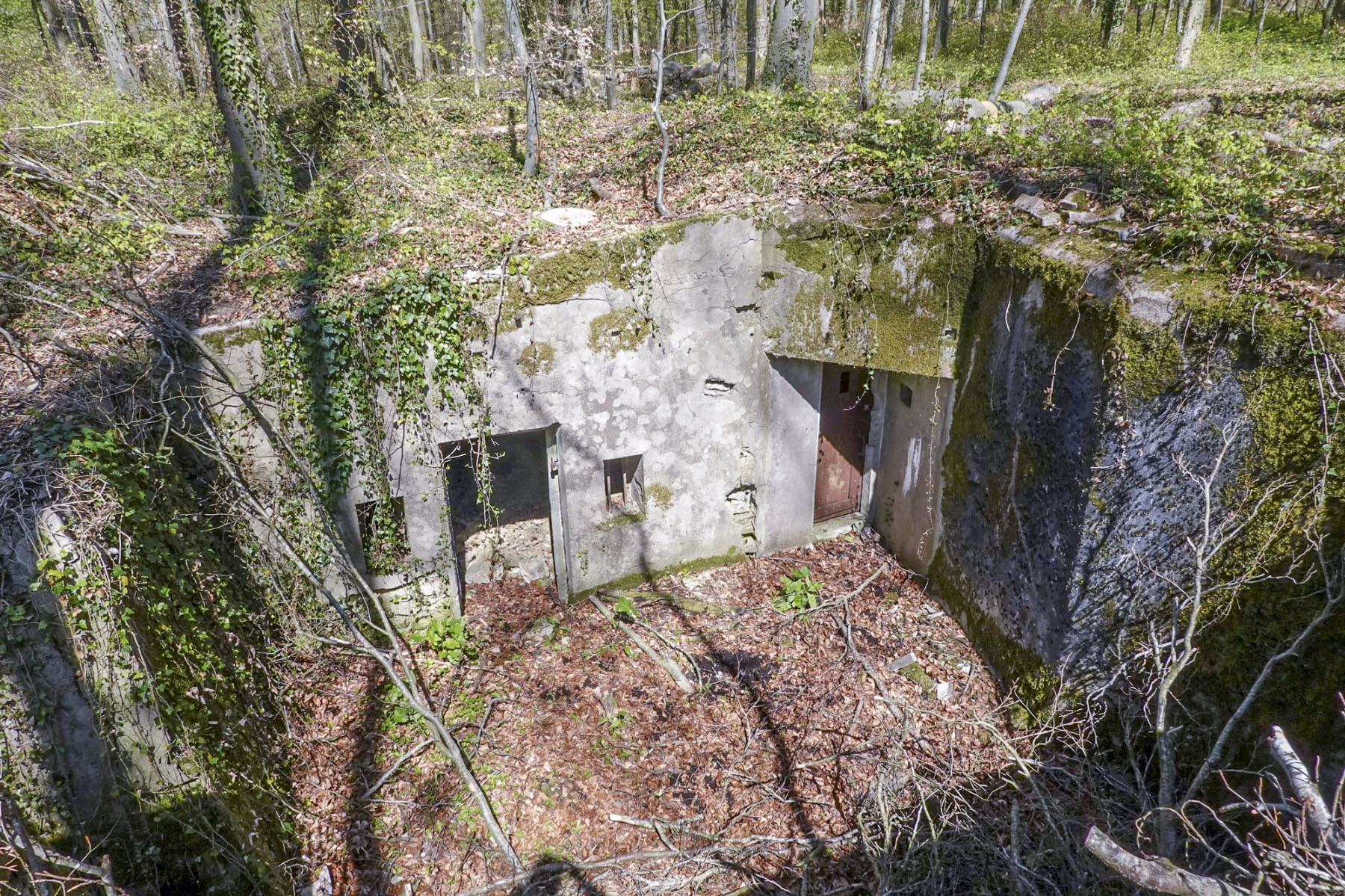

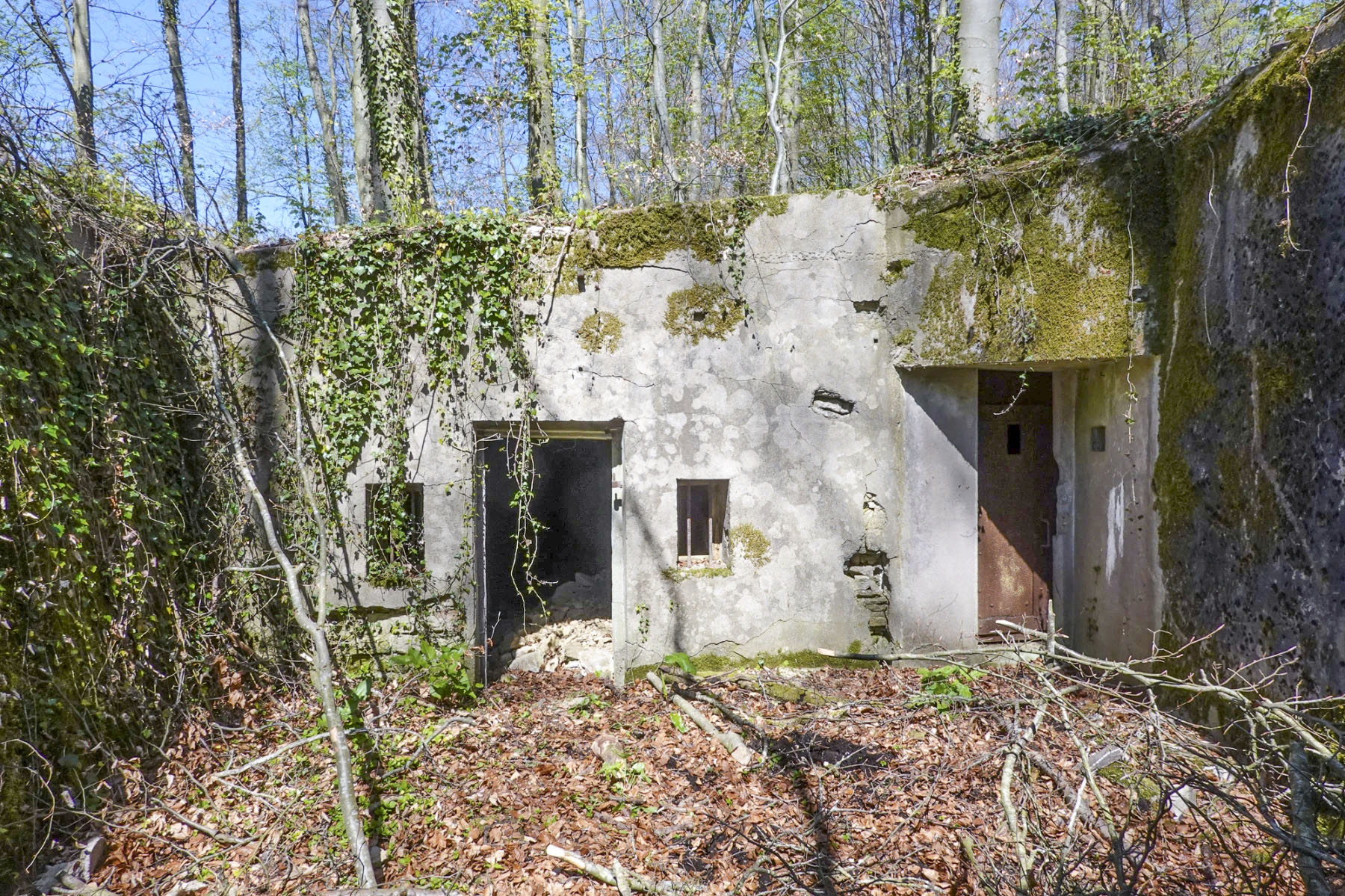

Le PC et ses deux entrées
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40662 - Taille écran 1024 x 683 pixels
Prise le 24 Jan 2016 - Déposée le 22/11/2022
Prise le 24 Jan 2016 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

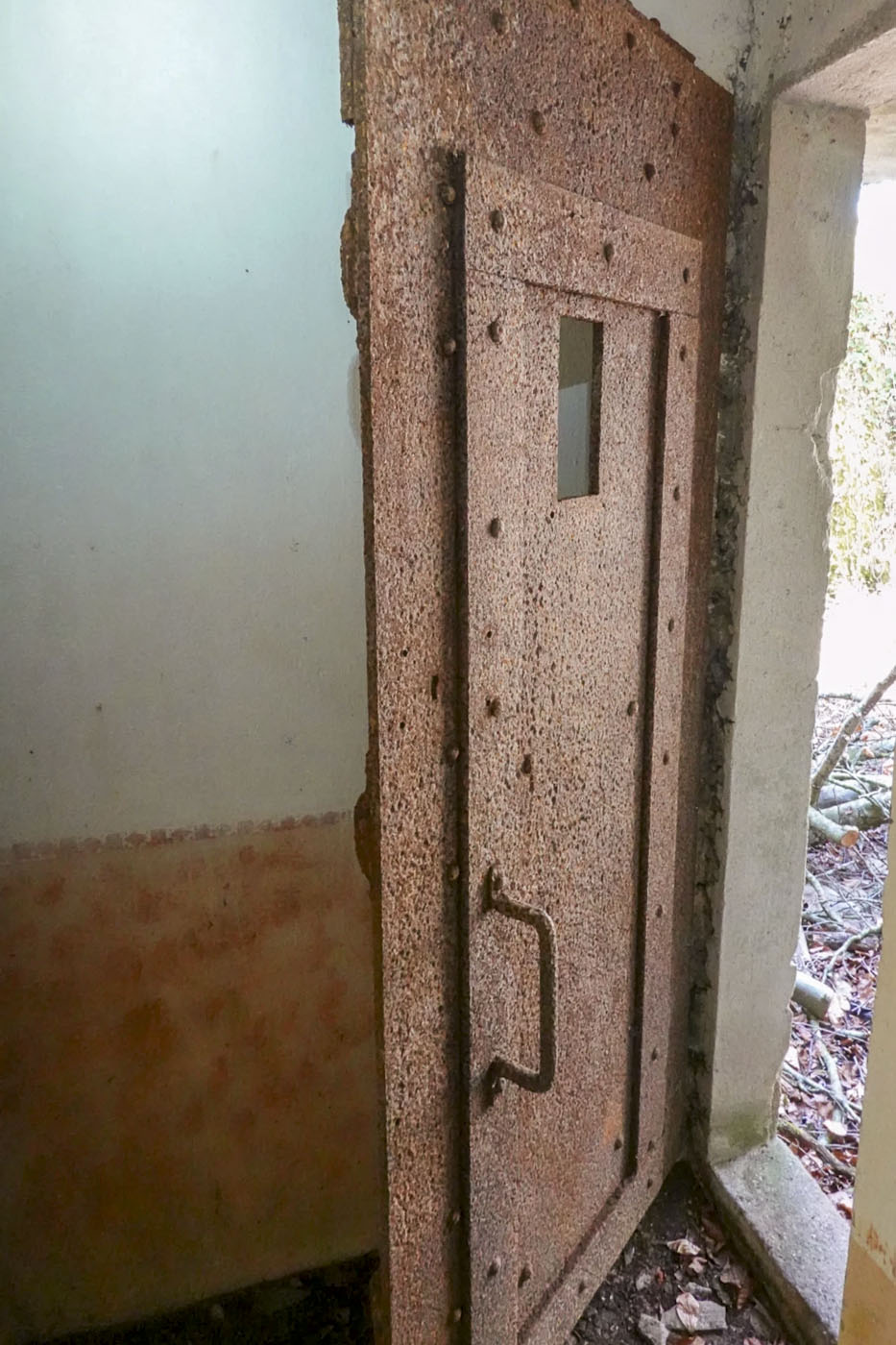

Entrée droite du PC
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138506 - Taille écran 933 x 1400 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
CJ Vermeulen
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)
Entrée droite du PC
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : CJ Vermeulen
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 113130 - Taille écran 933 x 1400 pixels
Prise le 12 Nov 2022 - Déposée le 22/11/2022
Prise le 12 Nov 2022 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Michel Teiten
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

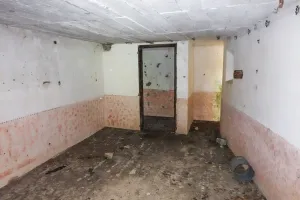

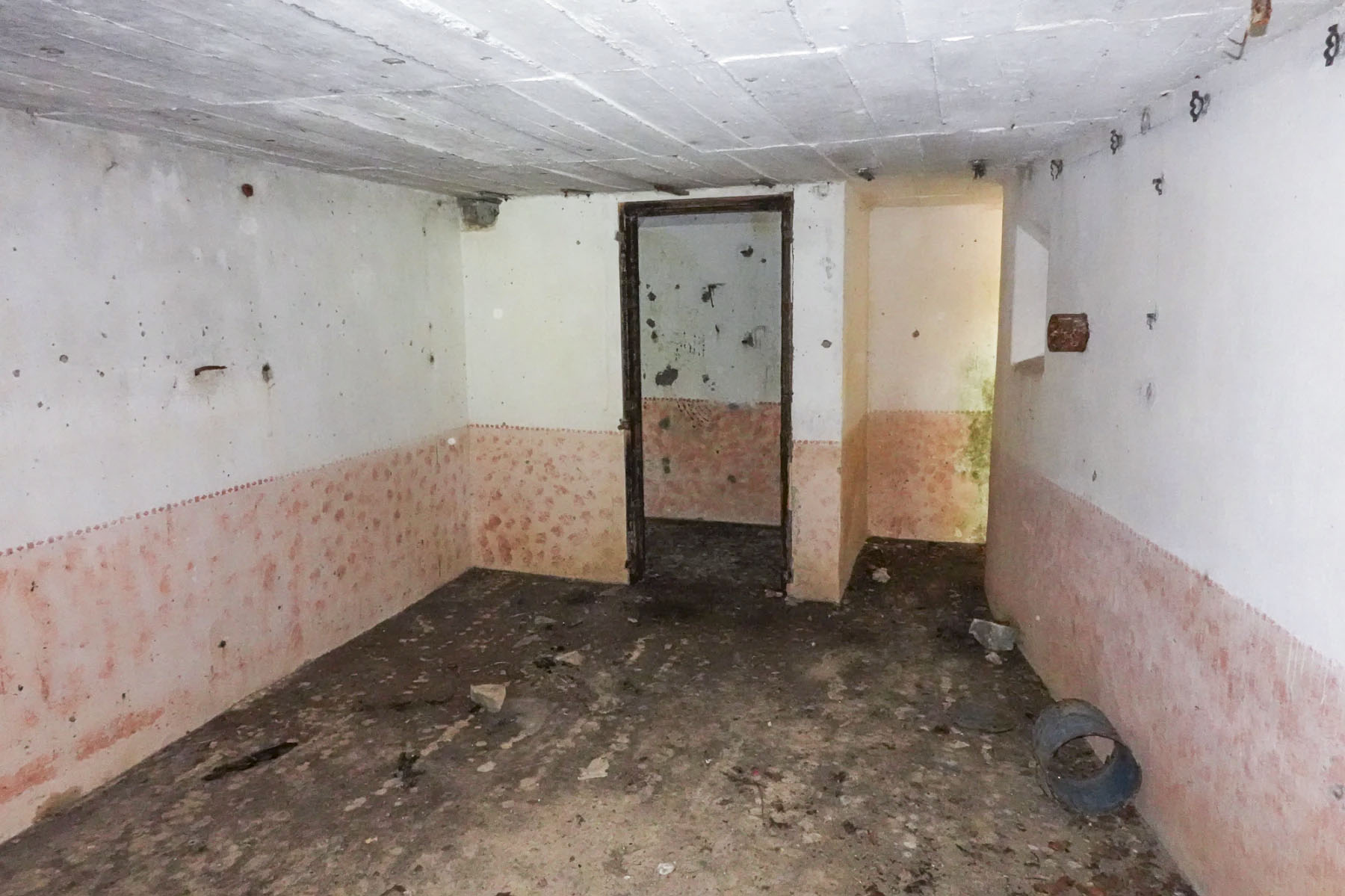

La pièce principale, au fond le local abritant le premier standard téléphonique
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification
Auteur : Michel Teiten
CC BY-NC-ND - Patern. - Pas d'usage commercial - Pas de modification Photo n° 138508 - Taille écran 1800 x 1199 pixels
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 14/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

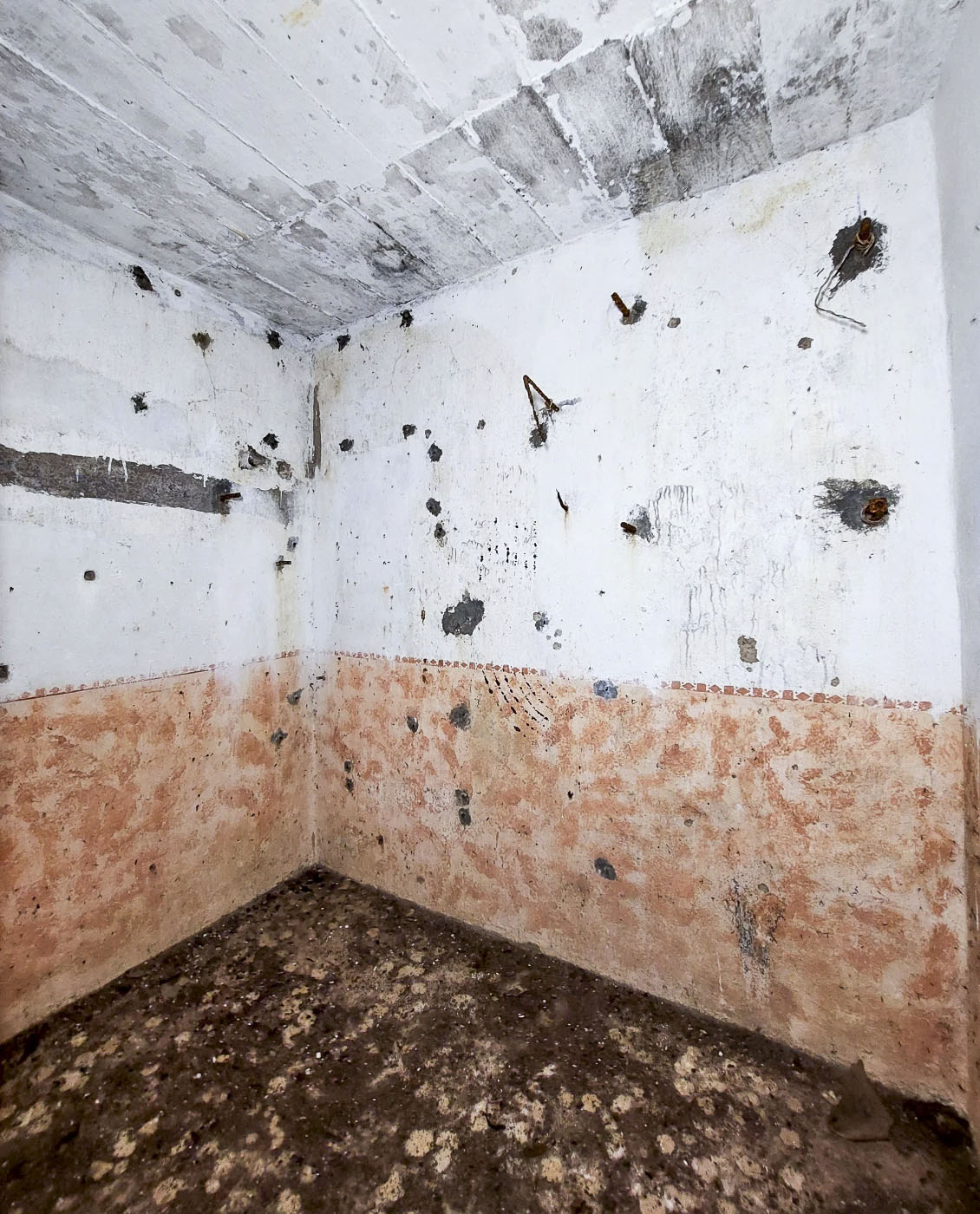

Standard téléphonique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138936 - Taille écran 1130 x 1400 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
GRUBER Franck
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

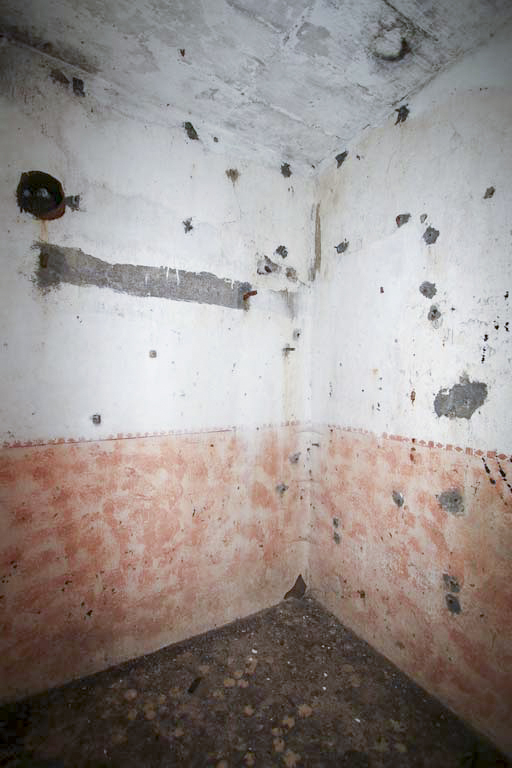

Standard téléphonique
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur
Auteur : GRUBER Franck
Reproduction et diffusion interdites sans l'accord de l'auteur Photo n° 40665 - Taille écran 512 x 768 pixels
Prise le 24 Jan 2016 - Déposée le 22/11/2022
Prise le 24 Jan 2016 - Déposée le 22/11/2022
wikislides - © wikimaginot.eu
Gregory Fuchs
SCHIDELBERG (QUARTIER TéTERCHEN - II/161° RIF) - (PC de Quartier)

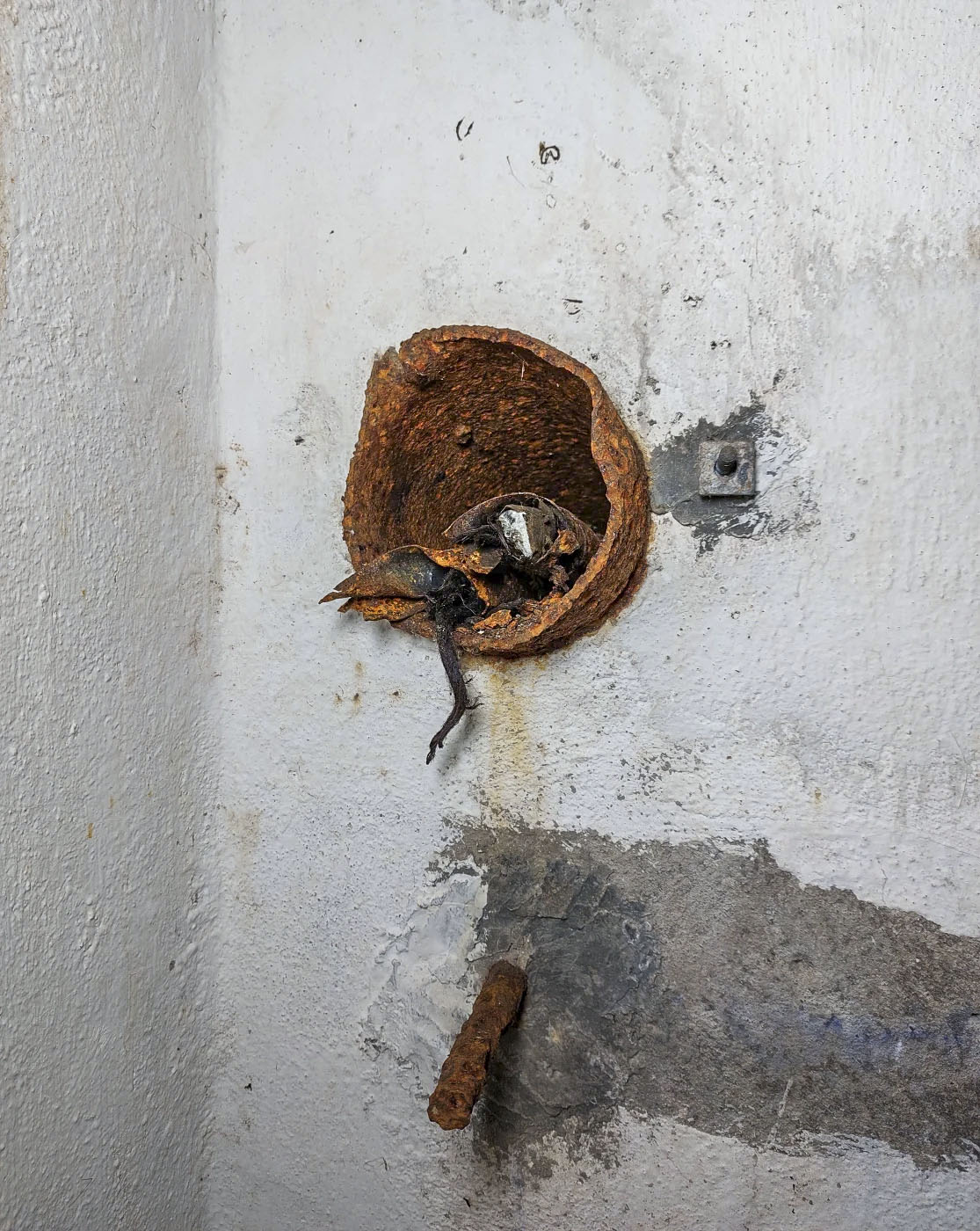

Standard téléphonique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique
Auteur : Gregory Fuchs
CC BY-SA -Paternité - Partage à l'identique Photo n° 138938 - Taille écran 1115 x 1400 pixels
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
Prise le 11 Apr 2025 - Déposée le 21/04/2025
Traitée par: Lia Vermeulen
wikislides - © wikimaginot.eu
