La mitrailleuse Hotchkiss modèle 1914 calibre 8 mm était la mitrailleuse en dotation dans l'infanterie française en 1940. Il s'agit de la version améliorée de l'arme commercialisée à partir de 1900 par la Sté Hotchkiss sur la base du prototype mis au point en 1897 par MM. BENET et MERCIE, ingénieurs de la Sté Hotchkiss d'après un brevet racheté en 1893 au capitaine austro-hongrois Adolph Von ODKOLEK.
Mitrailleuse Hotchkiss
Elle a été utilisée sur la ligne Maginot pour équiper la quasi totalité des blockhaus et casemates MOM ou STG, ceux construits sous l'égide de la CORF étant en général doté de la mitrailleuse Reibel MAC 31.
Fabriquée en France à Saint-Denis et à Lyon par les Établissements HOTCHKISS-BRANDT, elle fut également exportée et fabriquée sous licence à l'étranger. Il est à noter que la société SACM (Société Alsacienne de Construction Mécanique) établie à Cholet a produit des canons de cette arme prévus pour tirer les cartouches à balle 1932N utilisés dans la fortification.
Caractéristiques
Longueur totale de l'arme : 1,32 m Hauteur de l'arme, affût en positon haute : de 250 à 680 mm selon position de l'affut. Masse : Arme seule : 25,3 kg - Montée sur affut : 47,5 kg avec affut mle 1916. Canon : Longueur : 79,5 cm - 4 rayures à gauche au pas de 240 mm. Cadence de tir maximum : 450 à 600 coups/min. Cadence de tir pratique : 150/400 coups/min.
Portée (avec balle mle 1932 N) : - Hausse de combat graduée jusqu'à 2 400 m. - Utile : 3 500 m (La précision reste toutefois acceptable jusqu'à 4 500 m, utilisation du niveau). - Maximum : 5 500 m.
Calibres : Cette arme a été produite en plusieurs calibres. - 8 mm Lebel (France, USA, Italie). - 7,65 mm Mauser (Belgique). - 7 mm Mauser (Espagne, Brésil, Mexique). - 7,92 mm Mauser (Pologne).
Munition :
Les mitrailleuses en dotation dans la fortification Maginot utilisaient principalement la cartouche 8 x 50R dite 8 mm Lebel mle 1932 N chargée de 3 g de poudre BPa 0,3 avec balle à bout pointu en plomb chemisé cupro-nickel. Cette cartouche associée à un canon spécifique permettait d'obtenir des portées utiles allant jusqu'à 4 500 mètres avec une précision et une efficacité restant acceptables.

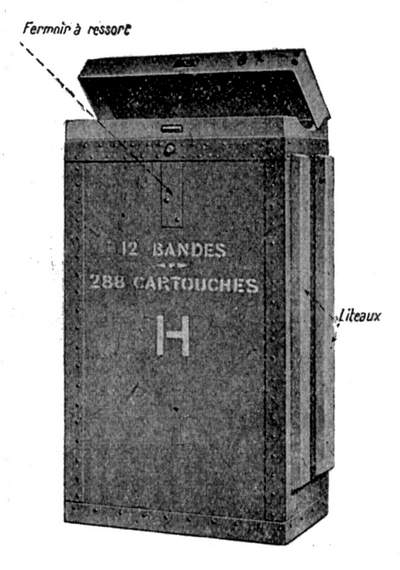

Chargeurs : - 24 cartouches sur bande rigide, livrées par boites contenant 12 bandes (288 cartouches), - 251 cartouches sur bande articulée, livrée en boite d'une bande.

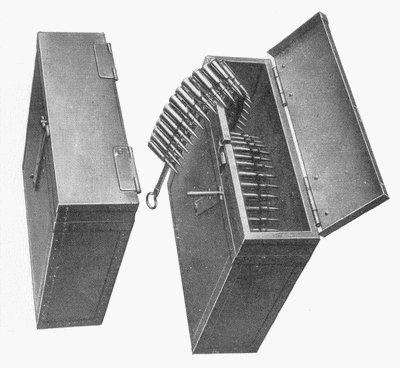

Boite pour bande de 251 cartouches
Accessoires :
La mitrailleuse Hotchkiss Mle 1914 peut être utilisée sur affut trépied Hotchkiss Mle 1914 et 1916 ou bien sur affut trépied Omnibus Mle 1907 et 1915. Ces affuts permettent tous un réglage précis en direction et hauteur.
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Document #112909 disponible en ligne (8.56 Mo)
Mitrailleuse Hotchkiss 8mm mle 1914
Représentation de la mitrailleuse issue du manuel du gradé de cavalerie de 1937
Vue de droite
Auteur : Inconnu
Droits réservés
Document #27324 disponible en ligne (328.1 Ko)
Mitrailleuse Hotchkiss 8mm mle 1914
Eclaté de la mitrailleuse issue du manuel du gradé de cavalerie de 1937
Auteur : Inconnu
Droits réservés
Document #27325 disponible en ligne (703.08 Ko)
Mitrailleuse Hotchkiss 8mm mle 1914
Représentation de la mitrailleuse issue du manuel du gradé de cavalerie de 1937
Vue de gauche
Auteur : Inconnu
Droits réservés
Document #27326 disponible en ligne (630.41 Ko)
Mitrailleuse Hotchkiss 8mm mle 1914 - Tables de tir
Extrait du manuel du gradé de cavalerie de 1937
Auteur : Inconnu
Droits réservés
Document #27323 disponible en ligne (827.35 Ko)
Règlement sur les sections de mitrailleuses d'infanterie dotées de mitrailleuses Hotchkiss mle 1914
Tome 2 du règlement traitant de la mitrailleuse Hotchkiss 8mm mle 1914 et son utilisation par l'infanterie
Auteur : Ministère de la Guerre Provenance : BNF - Gallica
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos
commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Histoticair - Wikimedia

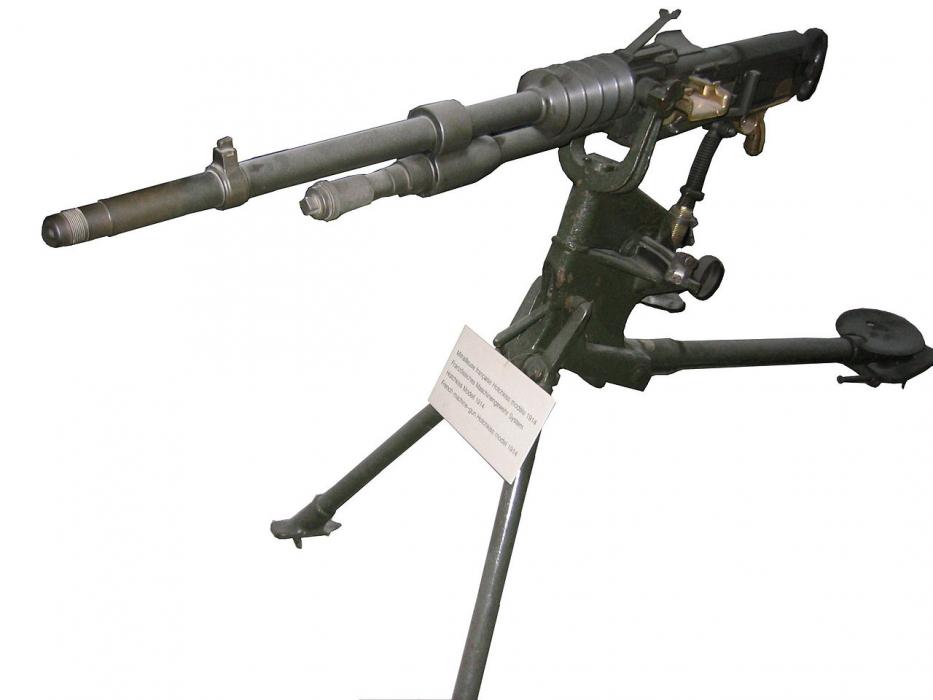

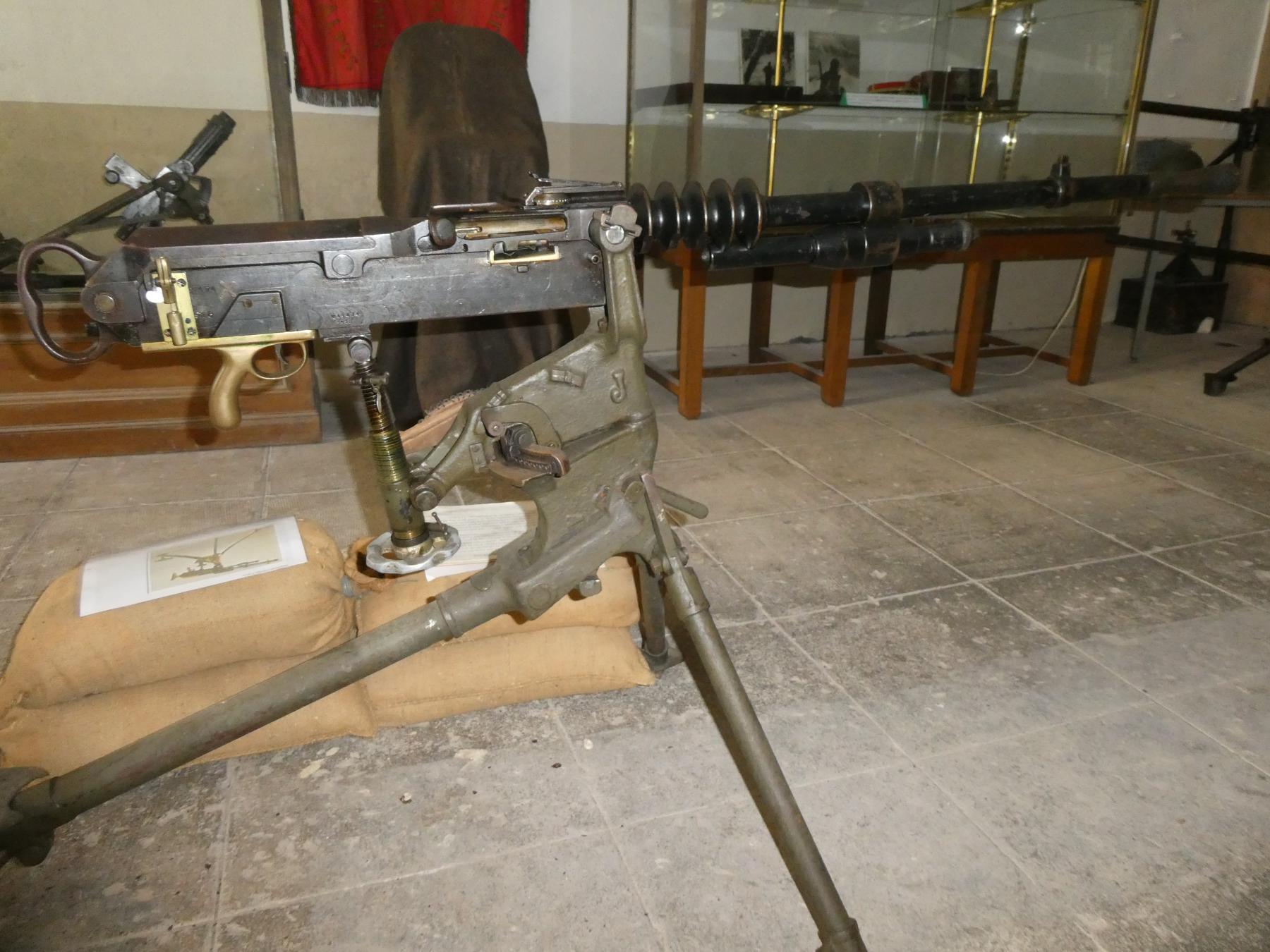

Mitrailleuse Hotchkiss 8mm mle 1914
Montée sur support trépied mle 1916
Auteur : Histoticair - Wikimedia
CC BY - Paternité
Photo n° 27321 - Taille écran 933 x 700 pixels Déposée le 05/02/2015
