Diascope pour cloche GFM type B ou trémie FMB 40
(Diascope)
Le Diascope est un système permettant l'observation rapprochée destiné à équiper les créneaux des cloches GFM type B ou les trémies pour FM type FMB 40
Il a une utilité identique à celle des épiscopes utilisés dans les cloches GFM de type A, à savoir la protection des guetteurs contre les coups directs et les courants d'air ainsi que l'amélioration de l’étanchéité de la cloche pour préserver la surpression d'air à l'intérieur du bloc.

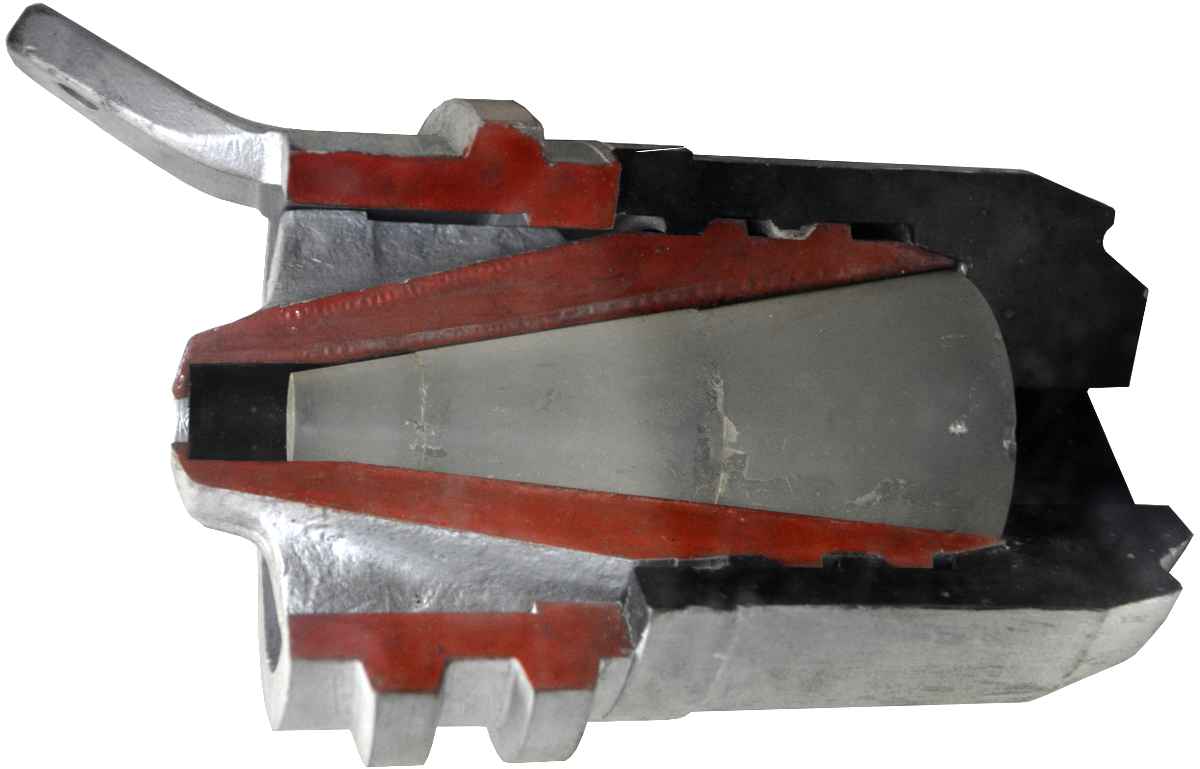

Diascope pour cloche GFM type B, vue en coupe
Il est composé d'un bouchon acier prenant place dans le créneau de la cloche, dans lequel est logé un morceau de verre tronc-conique de forte épaisseur.
L'ensemble n'offre aucun grossissement.
Il est avec la rotule pour FM le seul équipement développé pour la cloche GFM type B ou les trémies pour FM type FMB 40
Il se met en dans la trémie FMB 40 ou le créneau de la cloche GFM type B et est maintenu en position par un systéme de vis interrompu.
Page n° 1000153 mise à jour le 24/07/2016 -
© wikimaginot.eu 2015 / 2023
Fils de discussion
Exemple jumelle diascope 3 messages, le dernier est de bltedouard le 09/09/2021
Cette page peut receler des erreurs, des inexactitudes ou être incomplète et
Nous vous invitons à nous aider à l'améliorer en y participant.
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
Pour cela rien de plus simple: il vous suffit de cliquer sur Nous contacter au bas de cette page pour nous faire part de vos commentaires, suggestions, corrections ou informations et nous transmettre vos photos et documents.
Merci d'avance, la communauté wikimaginot.eu
LAMBERT Pascal
Diascope pour cloche GFM type B
Vue en coupe du diascope developpé pour la cloche GFM B
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 49779 - Taille écran 1200 x 769 pixels
Déposée le 21/07/2016
Déposée le 21/07/2016
wikislides - © wikimaginot.eu
LAMBERT Pascal
Ouvrage de la FERTE
Bloc 2
Cloche GFM type B
Le diascope est en place dans sa rotule
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique
Cloche GFM type B
Le diascope est en place dans sa rotule
Auteur : LAMBERT Pascal
CC BY-NC-SA - Patern. - Pas d'usage commercial - Partage à l'identique Photo n° 35694 - Taille écran 1200 x 800 pixels
Déposée le 16/10/2020
Déposée le 16/10/2020
wikislides - © wikimaginot.eu
LAMBERT Pascal
Ouvrage de la FERTE
Bloc 2

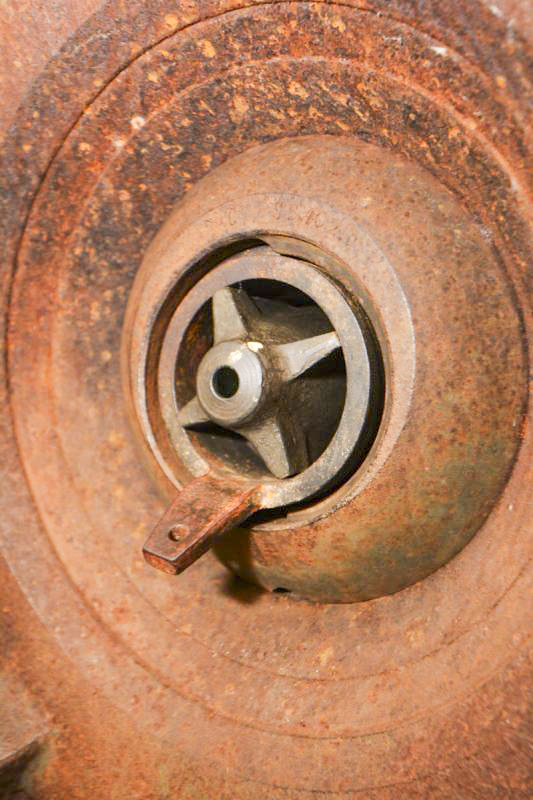

Trémie type FMB 40 pour FM 24/29
