Cloche pour jumelage de mitrailleuses modèle 1930






La cloche pour jumelage de mitrailleuses modèle 1930 est un cuirassement doté d'un créneau prévu pour un jumelage de mitrailleuses Reibel MAC 31.

Elle peut agir aussi bien en flanquement qu'en action frontale et est destinée à remplacer la chambre de tir des casemates d'infanterie cuirassées ou à être utilisée en action frontale ou en complément dans les casemates d'infanterie ou blocs d'ouvrage dés lors qu'un axe unique était à couvrir.

Ce sont 174 cuirassements de ce type qui ont été installés.


Constitution

La cloche pour jumelage de mitrailleuses modèle 1930 diffère de la cloche GFM par ses dimensions et la présence d'un seul créneau circulaire doté d'un masque adapté pour un jumelage de mitrailleuses Reibel MAC 31 , complété par deux fentes d’observation obturées par un volet de part et d’autre du créneau mitrailleuse. Ce créneau unique permet d'encastrer totalement la cloche dans la dalle du bloc ou elle est installée, seul le créneau étant dégagé.

Ne dépassant dés lors pas de la dalle, elle est difficilement repérable et, à l'inverse des cloches GFM souvent prises à partie par les allemands, aucune cloche de ce type n'a eu à subir de pilonnage en règle par des canons allemands.

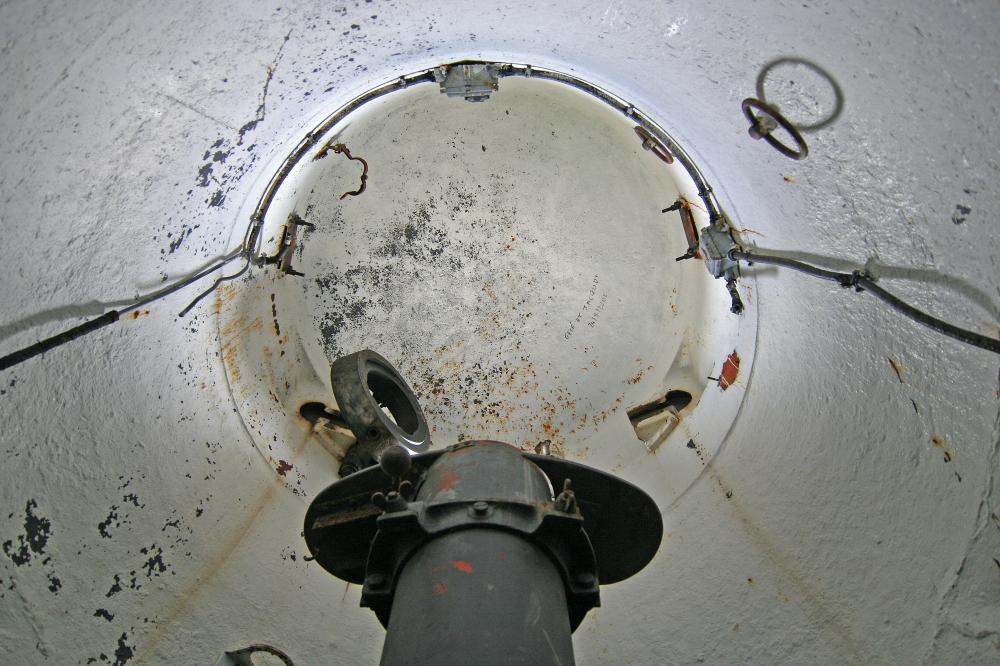

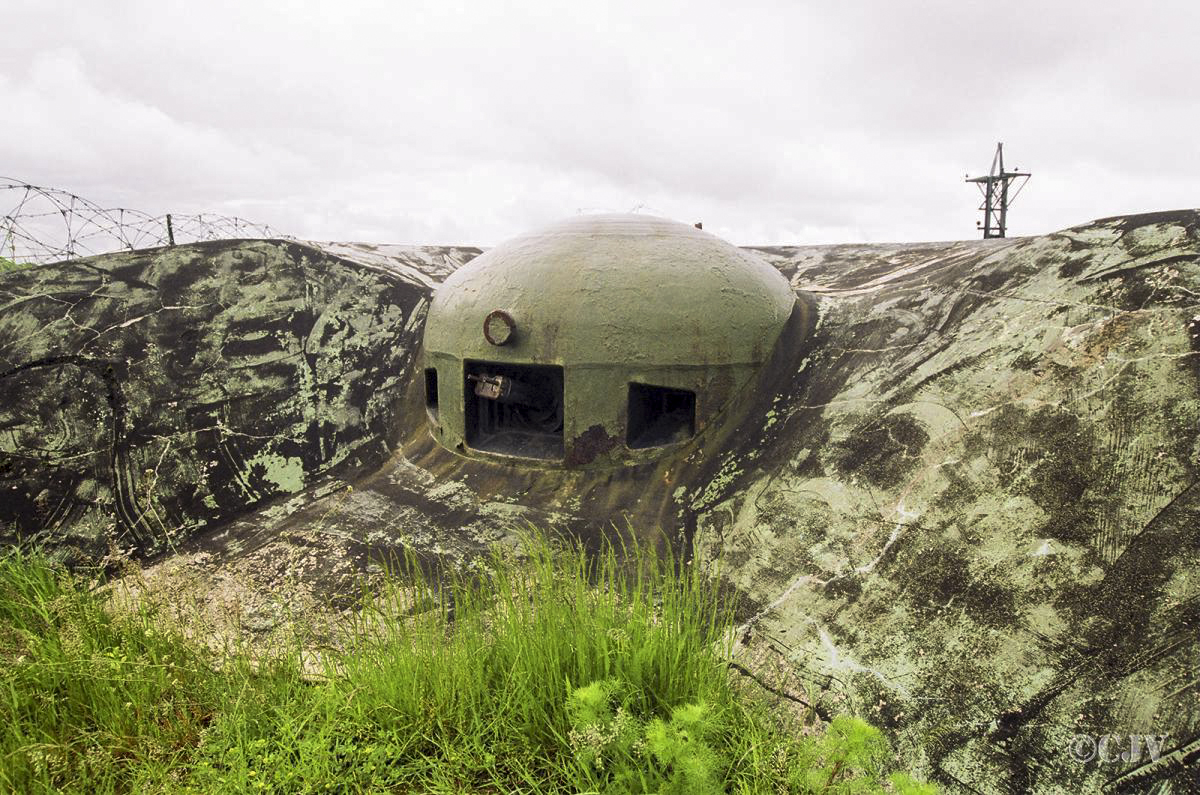

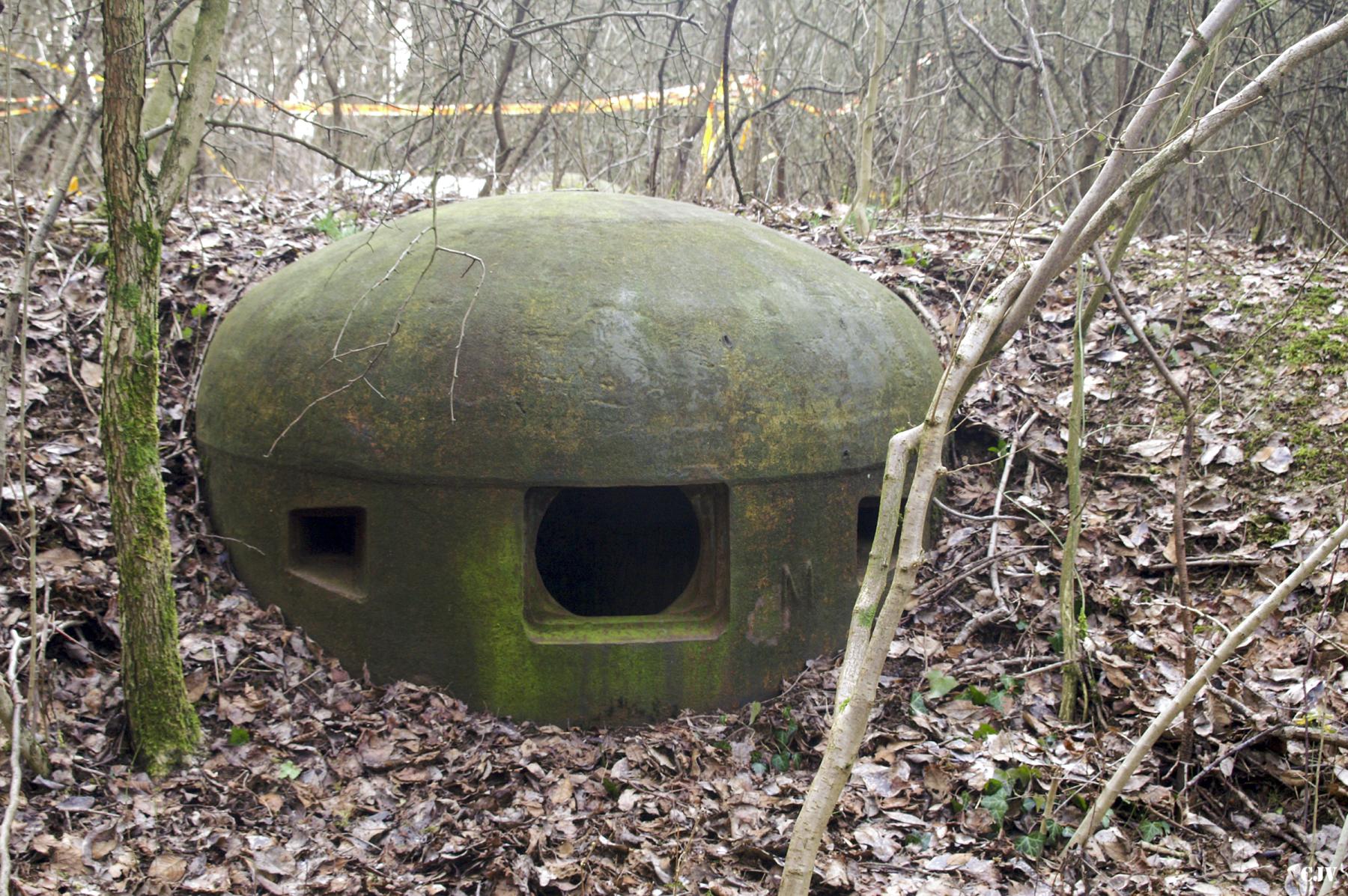

BREHAIN OUEST (C2 DE L'OUVRAGE DE BREHAIN) - (Casemate d'infanterie - Simple) Cloche pour mitrailleuse modèle 1930
Casemate de Bréhain
Son 'encastrement' dans la dalle la protège des coups
ennemis et la rend facilement camouflage



L'utilisation d'un périscope n’étant pas prévue, la cloche est dépourvue du percement en toiture nécessaire à sa mise en place.

La cloche est équipée d'un plancher mobile dont la hauteur est réglée en fonction de la taille du servant et d'une noria permettant son alimentation en chargeur est installée en partie centrale. Le réglage de la hauteur du plancher se fait soit à partir du volant de manœuvre à l'étage supérieur, soit à partir de la chaine sans fin depuis l'étage inférieur si le tireur n'est plus en mesure de le faire.

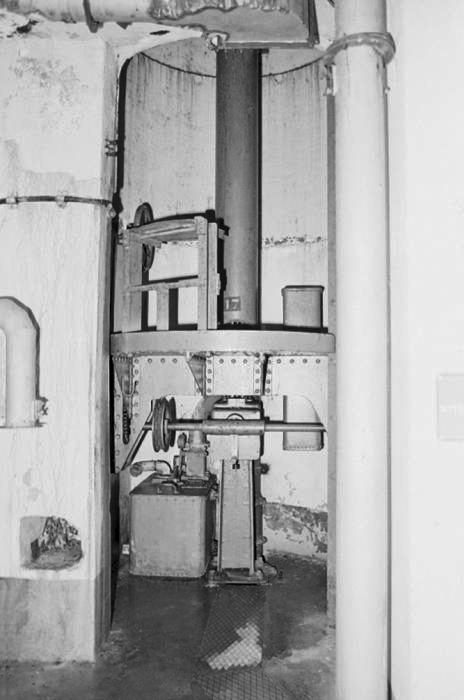

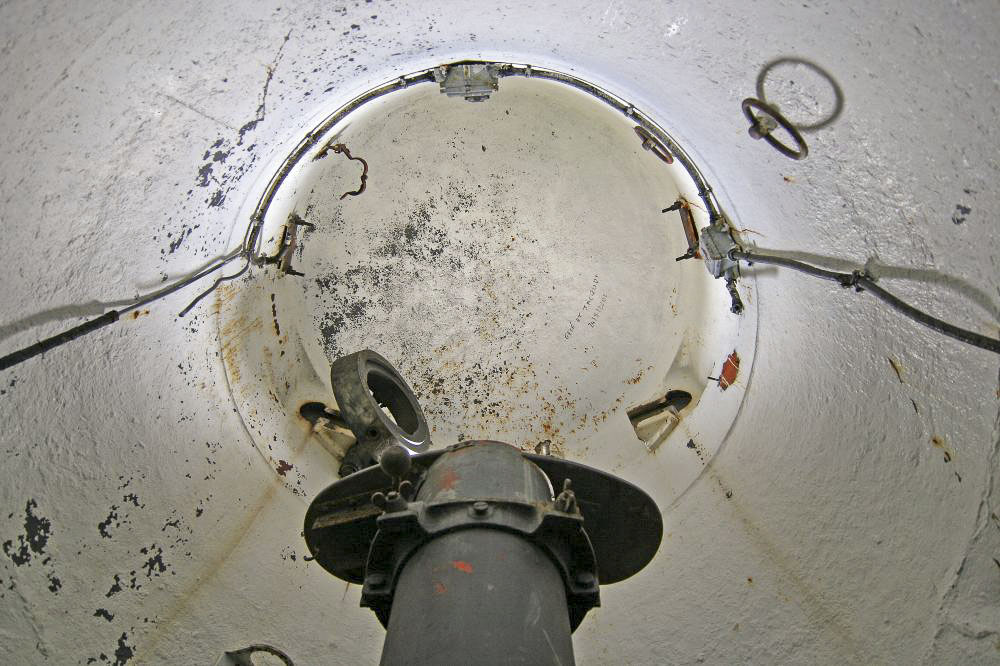

SAINT ROCH (SHR) - (Ouvrage d'artillerie) Plancher mobile en position basse
Ouvrage de Saint-Roch, bloc 4



Le refroidissement des canons des mitrailleuses est assuré en trempant ces derniers dans un bac rempli d'eau solidaire du plancher mobile de la cloche (voir figure ci dessous).

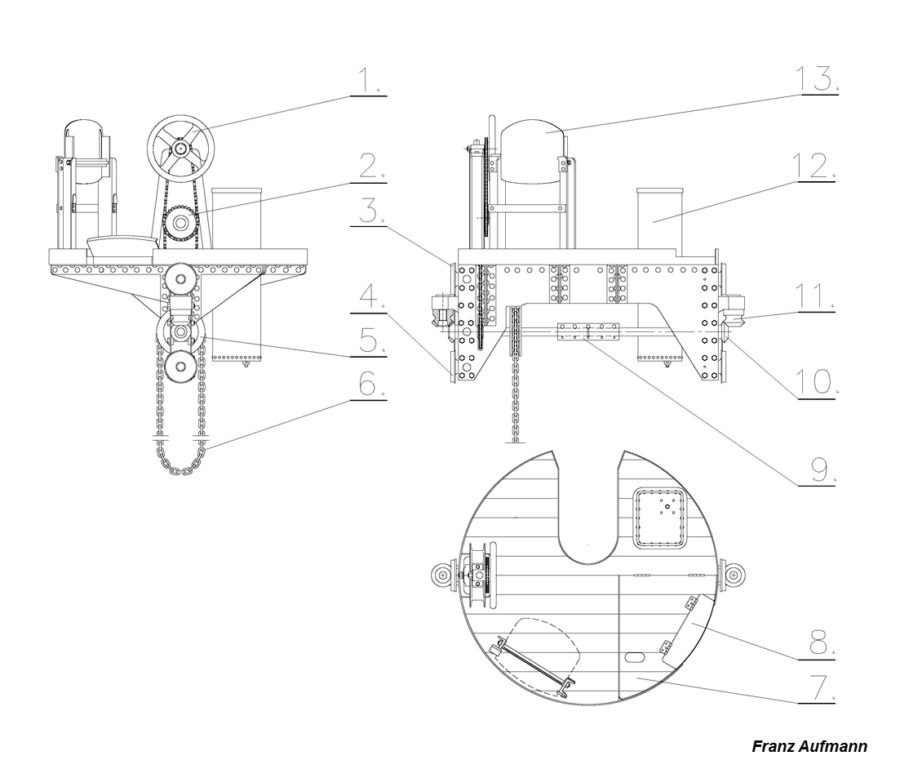

Cloche de mitrailleuses modèle 1930 - Plancher mobile Plancher mobile d'un cloche avec ses équipements
1 - Volant d'ajustement de la hauteur du plancher, 2 - Chaine de transmission,
3 - Roue de guidage supérieure, 4 - Roue de guidage inférieure,
5 et 6 - Chaine d'ajustement de la hauteur du plancher, 7 - Trappe d'accès à l'étage supérieur,
8 - Volet métallique fermant la réservation faite pour l'échelle lors de la descente du plancher mobile,
9 - Manchon sur l'axe d'ajustement de la hauteur du plancher
10 - Engrenage de renvoi
11 - Pignons conique formant écrou montés sur les vis fixes permettant l'ajustement de la hauteur du plancher
12 - Caisson pour le refroidissement des armes par immersion dans l'eau
13 - Siège rabattage pour le tireur



Les étuis sont collectés dans un caisson étanche placé en partie basse de la cloche. Ce caisson contient un panier percé recueillant les douilles et l'extraction des gaz que ceux ci produisent est assurée par un ventilateur manuel type G placé en partie haute du caisson.

L'éclairage est assuré par deux luminaires 'blindés' identiques à ceux équipant les tourelles à éclipse de la fortification et en cas de défaillance de la distribution électrique, par une lanterne à bougie. Une prise électrique placée en haut de la cloche complète l'installation et permet de rajouter une lampe baladeuse en cas de besoin.

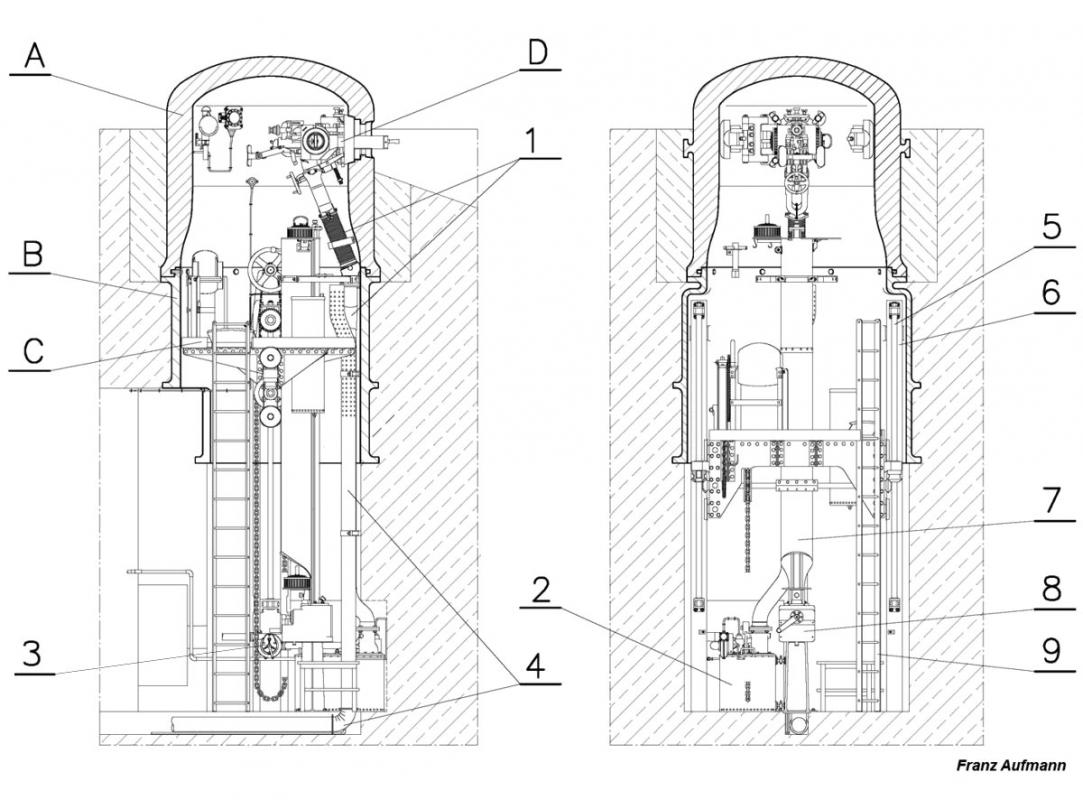

Cloche modèle 1930 pour jumelage de mitrailleuses Cloche modèle 1930 pour jumelage de mitrailleuses, coupe selon deux axes
A - Cloche cuirassée, B - Cuvelage, C - Plancher mobile, D - Jumelage de mitrailleuses
1 - Tuyau d'évacuation des étuis, 2 - Caisson de récupération des étuis, 4 - Gaine de ventilation
5 - Tige de guidage du plancher mobile, 6 - Guide du planche mobile, 7 - Noria d'approvisionnement en chargeurs de munitions
8 - Mécanisme de la noria, 9 - Echelle d'accès à l'étage supérieur




Caractéristiques des cloches

La cloche pour jumelage de mitrailleuses a été fabriquée en deux versions dont la taille diffère. La cloche petit modèle est adaptée aux ouvrages en protection 1, la cloche grand modèle aux blocs en protection 3 ou 4.
Le grand modèle existe en une ou deux parties, la version en deux parties étant prévue pour les ouvrages d’accès difficile dans les Alpes.
La cloche repose sur un cuvelage spécifique choisi en fonction de la protection du bloc (épaisseur de la dalle). Ce cuvelage est une pièce coulée d'un bloc qui comprend des épaulements et réservations pour les guides latéraux du plancher mobile.

Elle est dotée en partie haute d'un créneau circulaire destiné au jumelage de mitrailleuses et de deux créneaux d'observation placés de part et d'autre de ce créneau et obturés par des volets coulissants en acier.

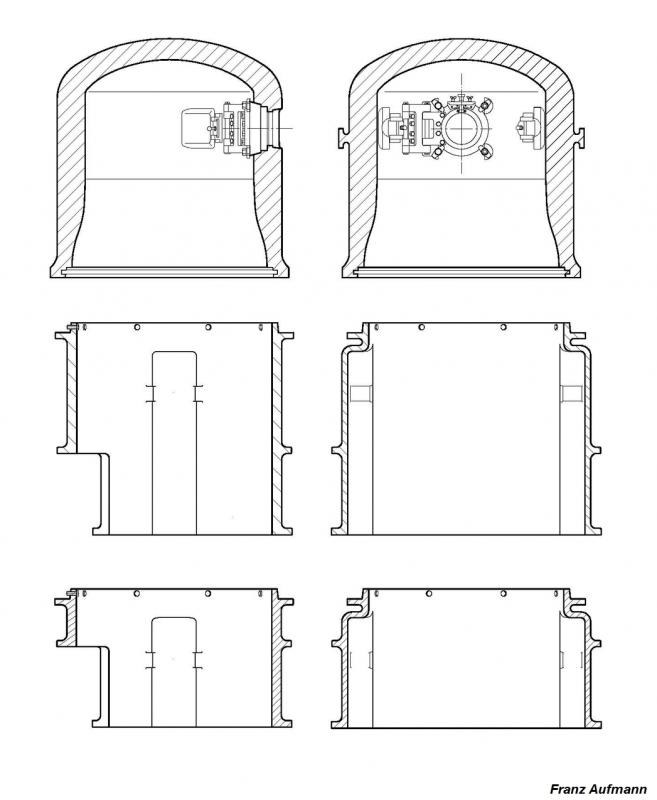

Cloche modèle 1930 pour jumelage de mitrailleuses Coupe de la cloche petit modèle selon deux axes avec deux cuvelages de hauteurs différentes



Cloches

  • Diamètre intérieur : 1,39 m (identique pour les deux modèles)

  • Angle de tir horizontal : 45°

  • Angle de tir vertical : 32° (-17° / +15°)


  • Hauteurs :

- Petit modèle : 1 700 mm,
- Grand modèle en 1 partie : 2 700 mm,
- Grand modèle en 2 parties : 1 950 mm,


  • Epaisseurs de blindage :

- Petit modèle : 200 mm (150mm en toiture),
- Grand modèle en 1 partie : 300mm (250 mm en toiture),
- Grand modèle en 2 parties : 250 mm,


  • Poids :

- Petit modèle : 11 à 12 tonnes,
- Grand modèle en 1 partie : 28,5 tonnes,
- Grand modèle en 2 parties : 17 tonnes,


Cuvelage et protections correspondantes


  • Pour cloche petit modèle en protection 1 : hauteur 920 mm, poids 2,0 tonnes

  • Pour cloche petit modèle en protection 1 : hauteur 1 440 mm, poids 2,2 tonnes

  • Pour cloche grand modèle en protection 3 : hauteur 1 040 mm, poids 2,5 tonnes

  • Pour cloche grand modèle en protection 4 : hauteur 2 040 mm, poids 2,8 tonnes



Armement

La cloche pour mitrailleuses modèle 1930 est équipée d'un jumelage de mitrailleuses Reibel MAC 31 F .
Le créneau étant circulaire, le jumelage de mitrailleuses diffère du jumelage utilisée sous casemate par sa forme. Il est constitué d'un support d'arme pivotant dans un cadre circulaire.

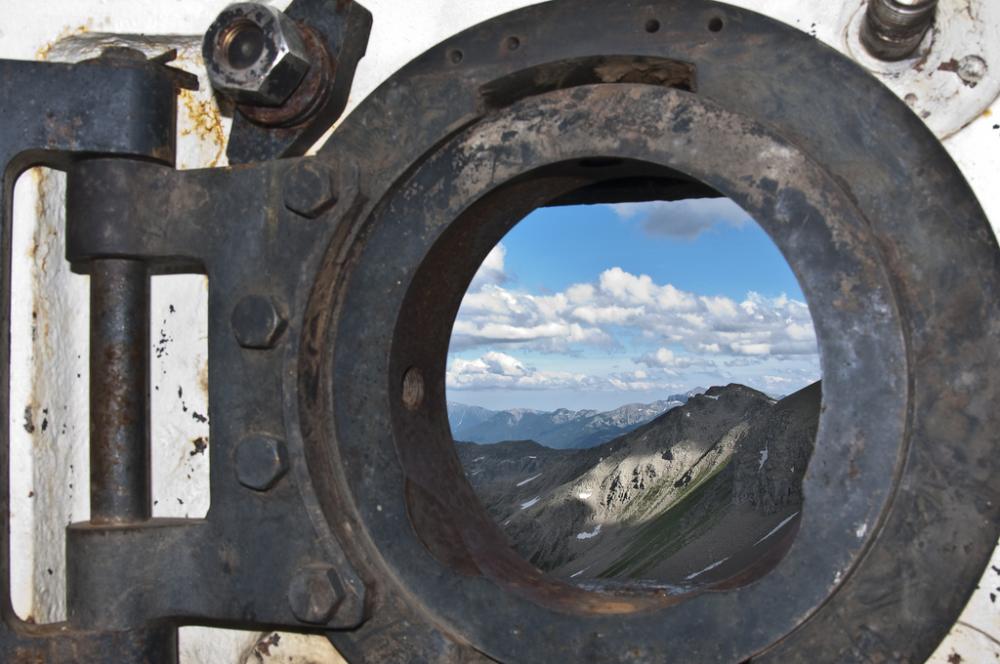

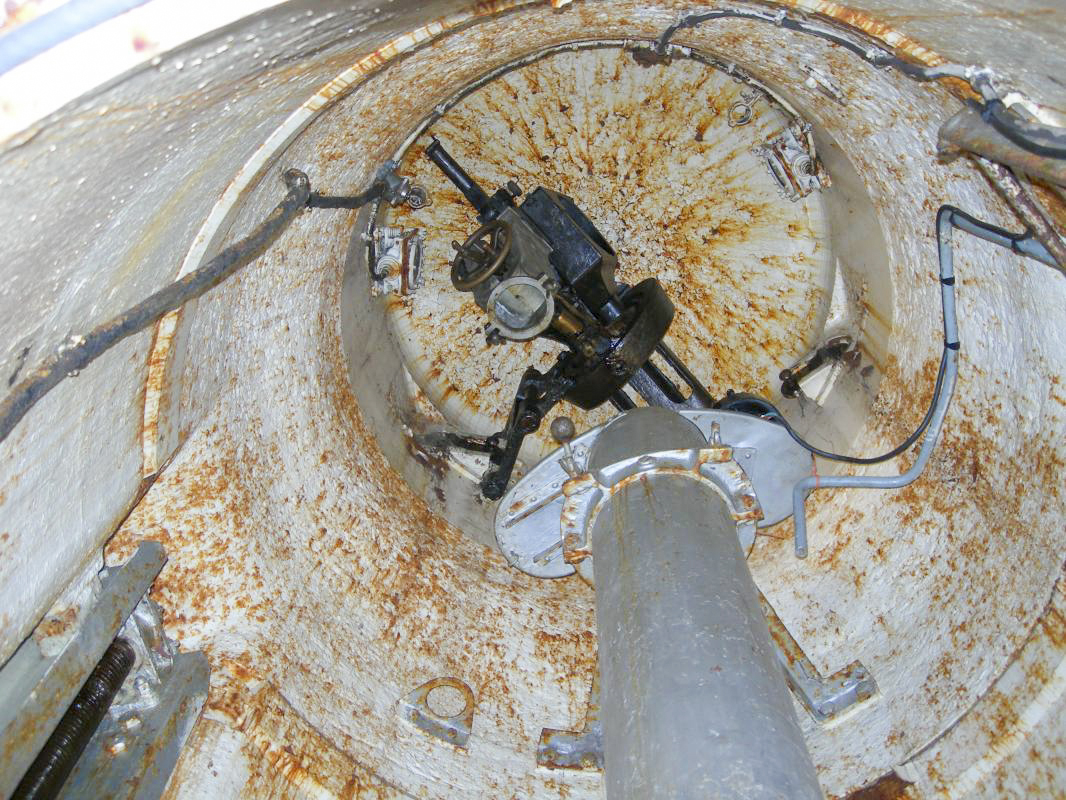

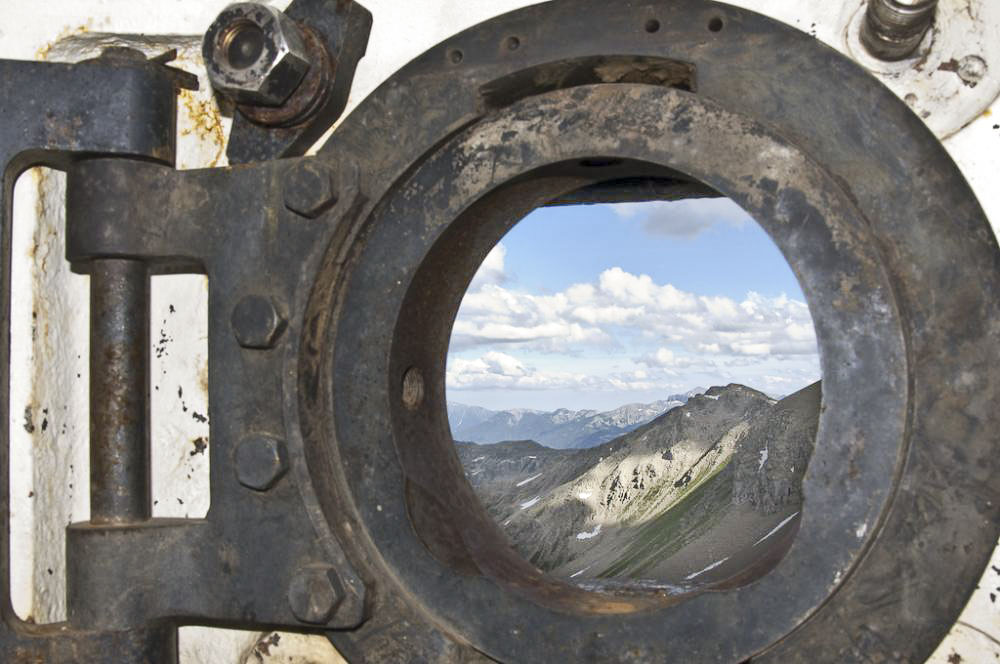

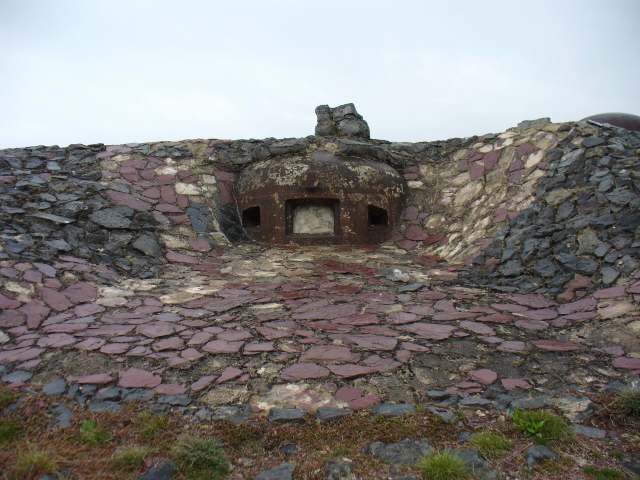

RESTEFOND - (Ouvrage d'artillerie) Cadre du jumelage de mitrailleuses de cloche
Ouvrage de Restefond



La partie avant du jumelage ressort nettement à l'extérieur de la cloche du fait de la moindre épaisseur de la cuirasse par rapport à la face bétonnée d'un bloc de combat.



Marchés et coûts

La cloche pour jumelage de mitrailleuses a été mise au point à partir de 1928 par le Service des Matériels de Fortification (SMF) avec le concours de la Compagnie Générale de Construction de Locomotives (Batignolles-Châtillon) avec laquelle a été passé le marché pour la fourniture du prototype le 1 décembre 1930.

La fourniture a ensuite été répartie en plusieurs marchés, le premier marché initialement prévu pour 110 cloches a été passé début 1932 pour la fourniture de 148 cloches dont la livraison devait s'étaler jusqu'en 1934. Il était divisé en 7 lots, aucune entreprise n'étant en mesure de fournir la totalité des cuirassements dans les délais impartis.
Plusieurs autres marchés de moindre importances s'ajouteront à ce premier marché suite à l'évolution des formes de la fortification.

Ces marchés de gré à gré (appels d'offres restreints) ont été passés avec une liste de 13 soumissionnaires que le SMF considérait comme capables de fournir les cloches prévues, celles-ci nécessitant des fours de grande capacité vu leur taille.


Liste des marchés et couts correspondants


Marché du 1 décembre 1930

Fourniture du prototype - 138 225 francs

La cloche porte le n° 117 attribué par le Génie. Elle sera livrée en janvier 1933 en gare de Lembach (Alsace)

  • Cloche

    • Moulage 54 095

    • Usinage 14 550

  • Cuvelage

    • Moulage 7982,00

    • Usinage 6 055 francs

  • Mécanismes
    54 543 Francs

  • Peinture, emballage chargement sur wagon
    3 000 Francs


Plan des lampes par Bréguet - Fabrication ultérieure à priori assurée par Epervier Gillet et Cie

Commande 3 juin 1932


Additif au marché du 1 décembre 1930 - Modification cloche prototype pour un nouveau masque d'embrasure
3 930 Francs


Commande 6 juillet 1932

Additif au marché du 1 décembre 1930 - Modification partie centrale du jumelage pour nouveau masque embrasure
595 francs


Commande du 21 mars 1933

Additif au marché du 1 décembre 1930 - Modifications mécanisme, éclairage et ventilation
10 178,98 francs


Le cout final de la cloche prototype est de 152 928,98 francs


Marché principal

Préparation du marché composé de 7 lots - 110 cloches à fournir en 1931 - 1932 et 1933

  • lot 1 : 12 cloches PM dalle 125

  • lot 2 et 3 : 50 cloches PM dalle 200

  • lot 4 et 5 : 42 cloches GM dalle 250

  • lot 6 : 27 cloches GM dalle 350

  • lot 7 : 17 cloches 17t pour dalle de 250


Montant total initial estimé : 18 000 000 francs

Il s'agit d'un marché de gré à gré, 13 soumissionnaires sont retenus et invités à rendre une offre. Au final, ce sont 148 cloches qui sont commandées.

L'attribution est faite en avril 1932, les prix indiqués sont des prix unitaires

Le montant final du marché est de 15 187 470 francs.


Marché de janvier 1933

Un second marché pour trois cloches petit modèle est passé début 1933, celles ci sont destinées à la fortification corse.
Il est attribué à la Compagnie des mines, fonderies et forges d'Alais pour un montant de 49 000 francs

    Détail du prix
  • Cloche seule avant usinage 14 920

  • Usinage 3 030

  • Virole seule avant usinage 3 830

  • Usinage 670

  • Mécanismes et accessoires 25 800

  • Mise en peinture, emballage et chargement sur wagon 750


Marché de mai 1933

Un troisième marché est passé en mai 1933 pour dix cloches petit modèle. Le montant estimé est de 294 760, le marché est composé de 3 lots.

  • 1 cloche PM dalle épaisseur 125

  • 6 cloches PM dalle épaisseur 200

  • 6 cloches PM dalle épaisseur 200 en option


L'attribution est faite à la société Fives Lille, au prix unitaires de 40 360 francs pour la cloche pour épaisseur de dalle 125 et 42 400 francs pour celle prévue pour une dalle de 200.

Le montant total du marché est de 549 160 francs

Marché de juin 1934

Le quatrième marché est passé en juin 1934 pour la fourniture des cloches destinées aux ouvrages de Restefond.
Il porte sur la fourniture de 3 cloches et d'une quatrième cloche en option.

Le marché est attribué à Marine Homécourt pour un montant unitaire de 106 500 francs

Le montant total du marché est de 426000 francs


Commande de 1938

La dernière commande a été passée en 1938 à Schneider et Compagnie pour une cloche rebutée destinée à l'Ouvrage de Plan Caval.
Le montant de cette commande directe est de 15 200 francs



C'est au final un total de 166 cloches qui seront commandées et fournies pour un montant total de 16 330 759 francs



Transformation en cloche pour arme mixte

Avec la mise au point de l'arme mixte (canon de 25 mm antichar et jumelage de mitrailleuses), il est prévu dès 1936 de modifier une grande partie des cloches en place et remplaçant le jumelage de mitrailleuses par un trumelage arme mixte composé d'un canon de 25 mm et deux mitrailleuses Reibel. Cette modification étudiée par la société Batignolles et Châtillon devait permettre de doter de capacité de défense antichar les secteurs couverts uniquement par une cloche pour jumelage de mitrailleuses et de doter d'une arme antichar les casemate cuirassées dépourvues de tout autre armement, ce qui constituait l'un des points faibles majeurs de casemates cuirassées.

L'opération comprenait la mise en place dans un espace réduit d'une arme imposante et la modification du créneau en créneau à rotule prévu pour résister au canon antichar la suppression des fentes d'observation et l'obturation des ouvertures correspondantes ainsi que la réalisation d'un percement en toiture pour la mise en place d'un périscope d'infanterie.
Le raccourcissement du tube du canon rendu nécessaire par la petite taille de la cloche existante en réduira sa portée efficace.

Le marché de modification, portant sur 140 des 174 cloches JM existantes, est passé le 25 Juillet 1938 à la société Lagache et Glaszmann d'Argenteuil (1).

Cette modification ayant été entreprise tardivement, ce sont seulement une dizaine d'exemplaires de cloches qui seront modifiées et dotée d'un trumelage d'arme mixte, principalement dans le secteur Faulquemont/Sarre.




(1)... qui aura ensuite en écembre le marché de modification des cloches GFM A en cloches GFM B...
