Ligne Maginot - Tourelle pour arme mixte et mortier de 50 - TAM 50
Tourelle pour arme mixte et mortier de 50 - TAM 50
(TAM 50)
Description
La tourelle TAM 50 est une tourelle d'infanterie équipée d'une arme mixte et d'un mortier de 50 mm modèle 1935. Cette tourelle est la dernière étudiée et elle a été spécifiquement conçue pour l'équipement des ouvrages du type 'Nouveaux Fronts' en remplacement de la tourelle de mitrailleuses.
La mission de ce type de tourelle était d'intervenir tous azimuts afin d'assurer la défense rapprochée des dessus de l'ouvrage et la couverture d'infanterie et antichar des blocs ou casemates voisins.

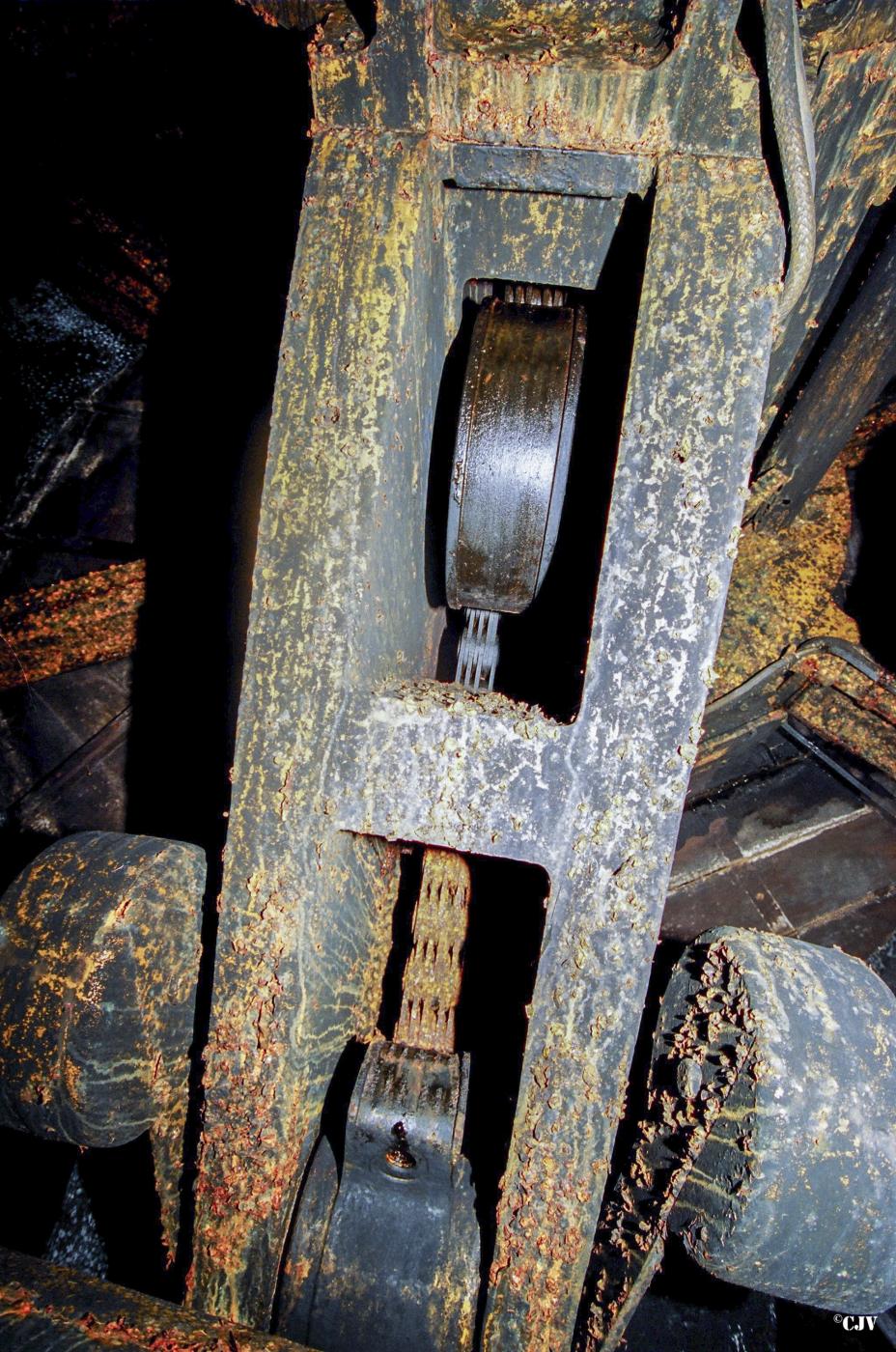

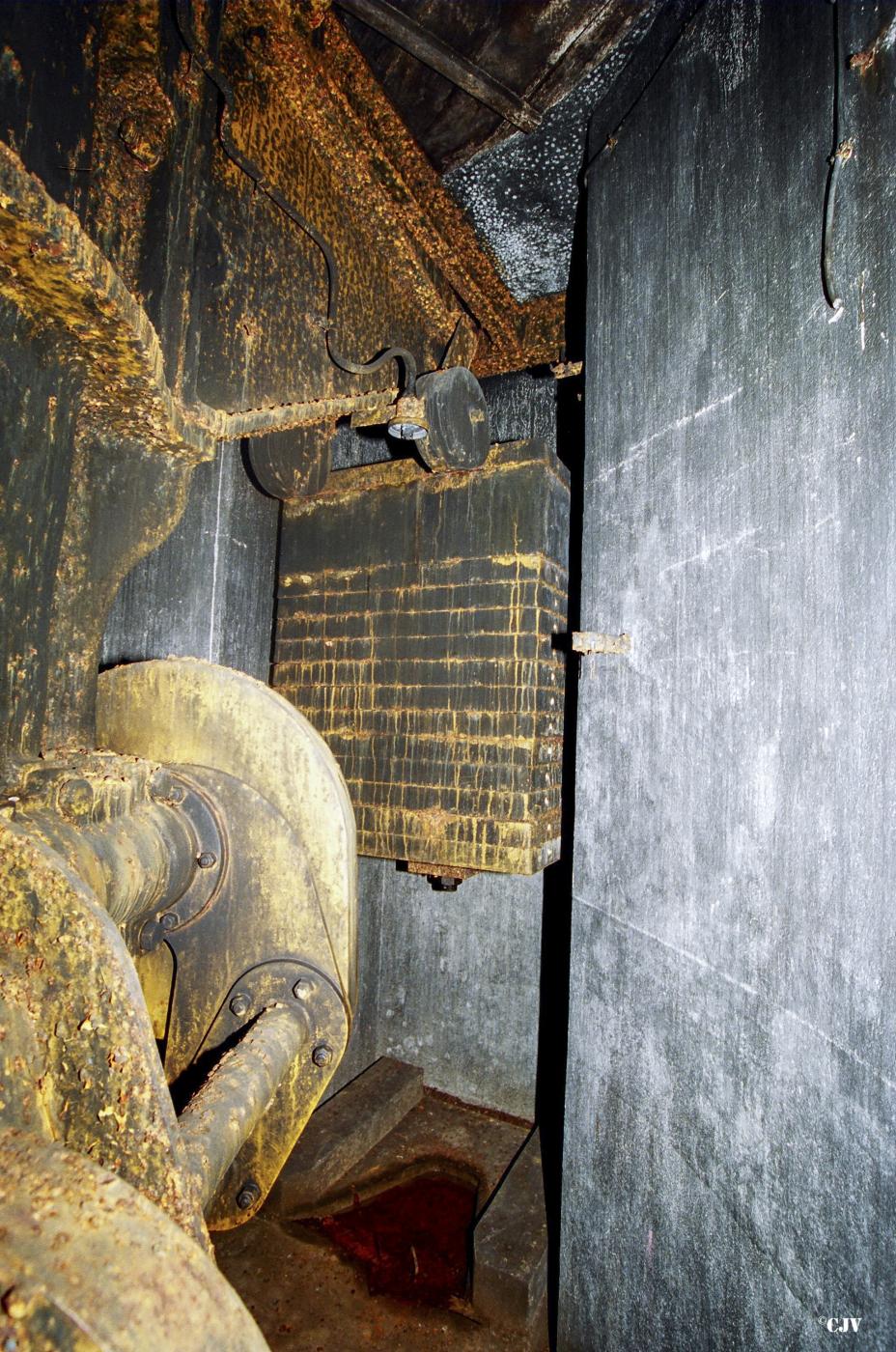

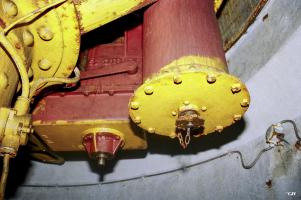

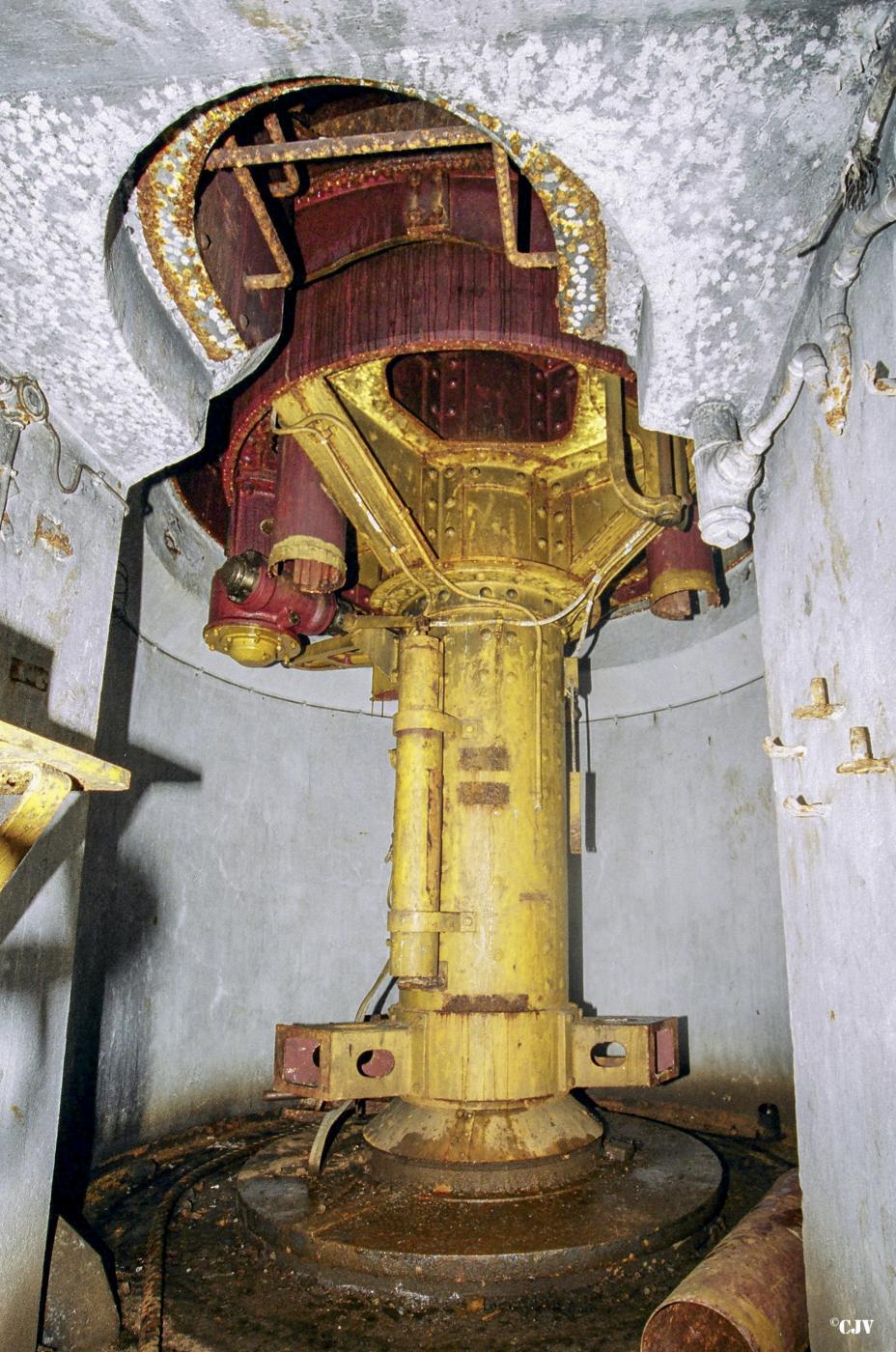

Alors que les tourelles en place sur la ligne Maginot étaient toutes basées sur le principe initialement retenu pour la tourelle de 75 R 05, celle ci se différencie des tourelles de la génération précédente par une conception nouvelle et rationalisée. En exemple, la partie cuirassée mobile (toiture et muraille) est coulée en une seule pièce et le système de balancier et contrepoids unique est remplacé par trois contrepoids verticaux suspendus à des chaines disposés à 120° autour du bâti fixe. Cette disposition simple permet de réduire l'encombrement de l'ensemble et, de facto,la taille et le cout des blocs qui l'abritent.

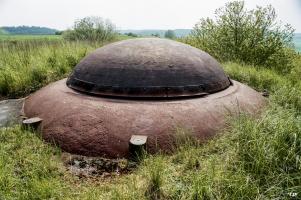

Tourelle pour arme mixte et mortier de 50 (TAM 50) Ouvrage d'Anzeling
Armement

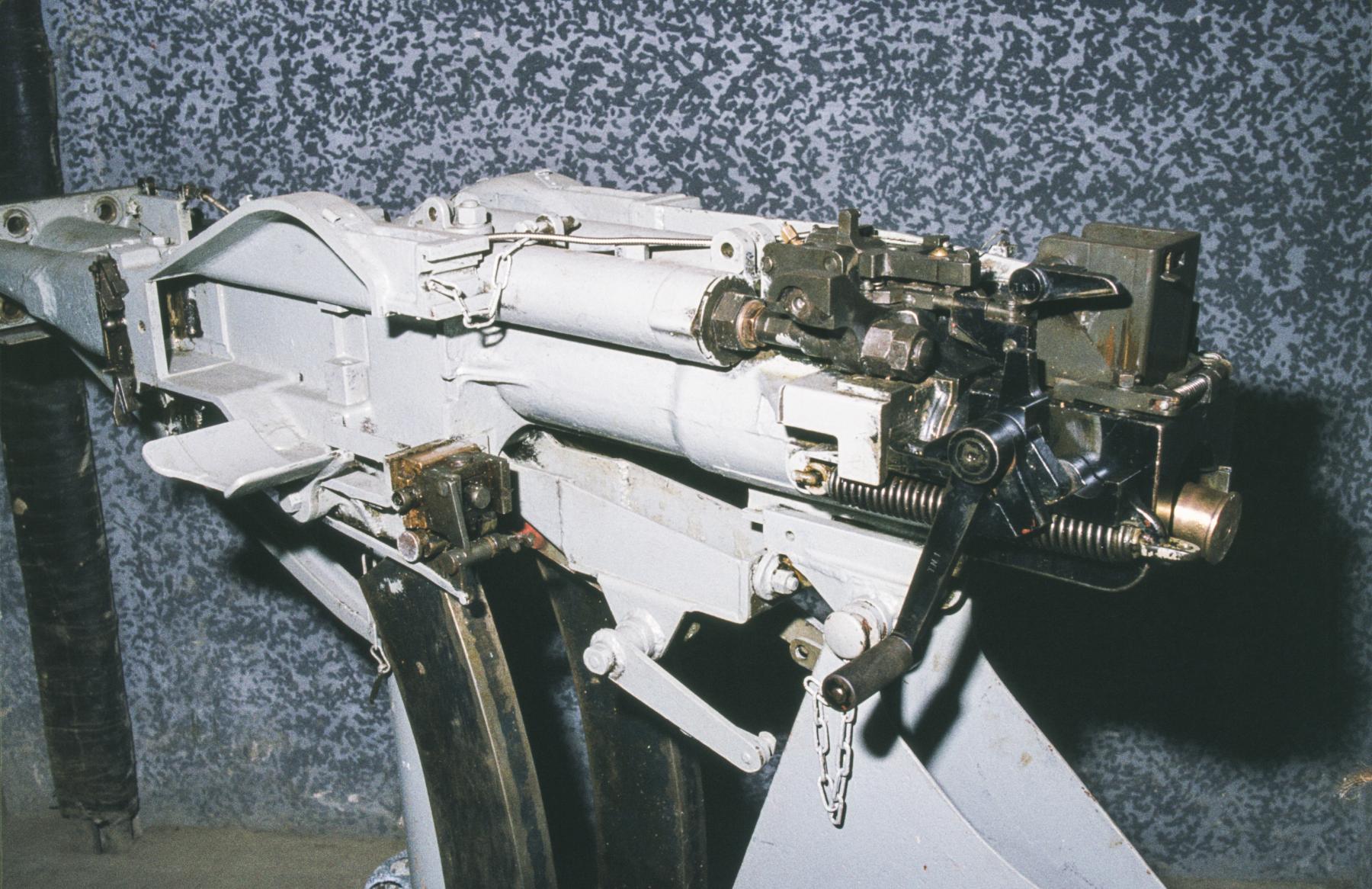

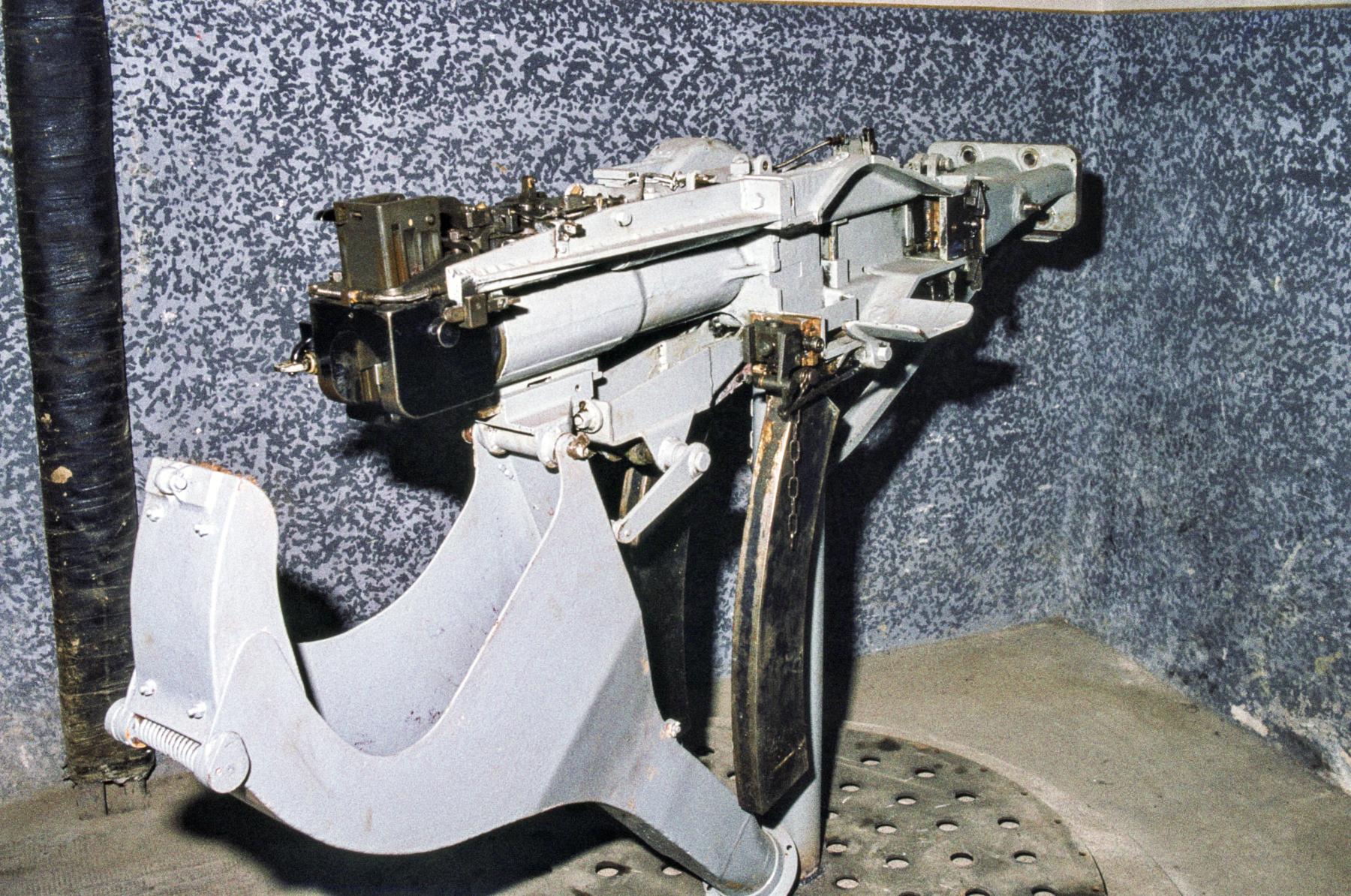

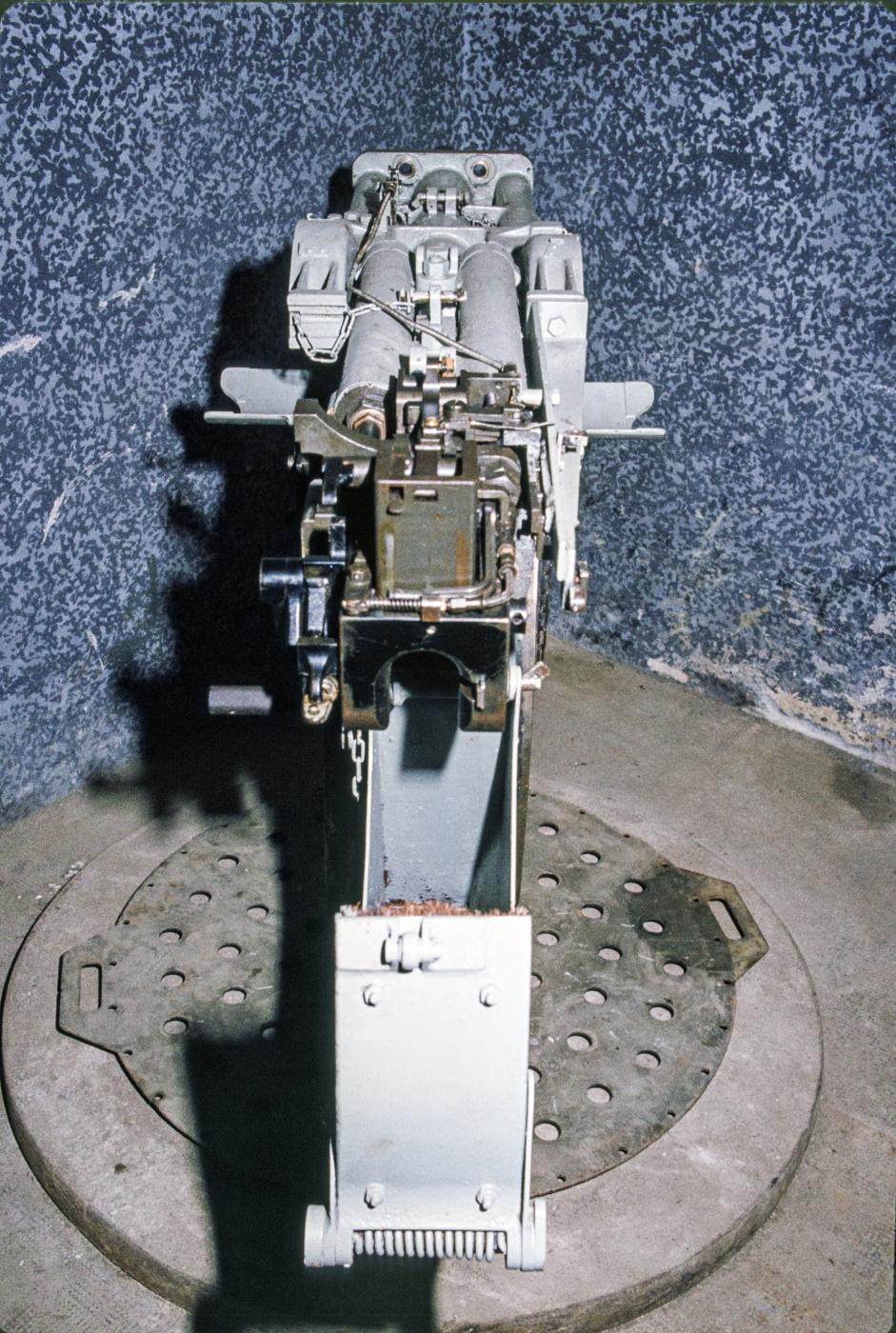

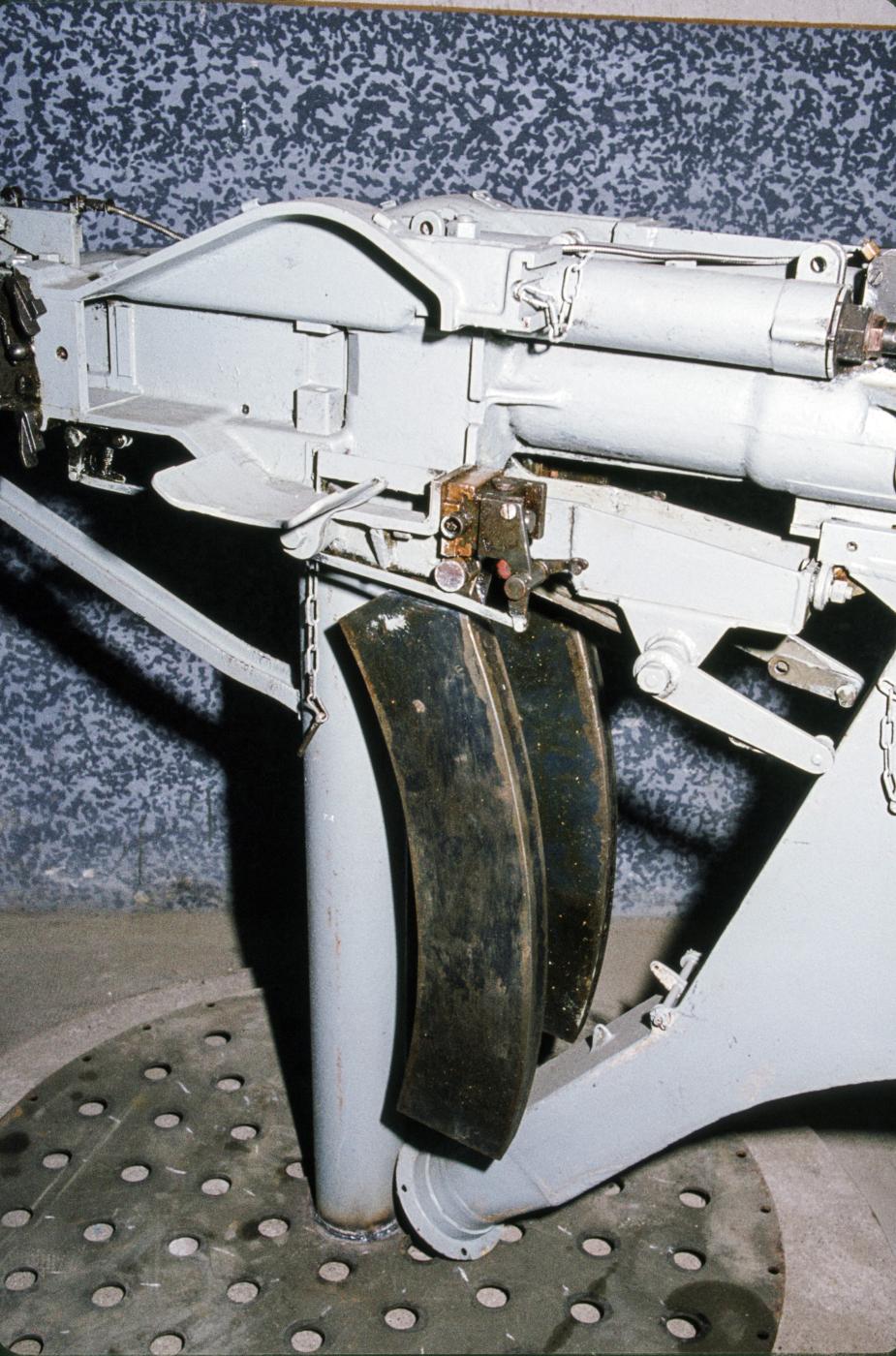

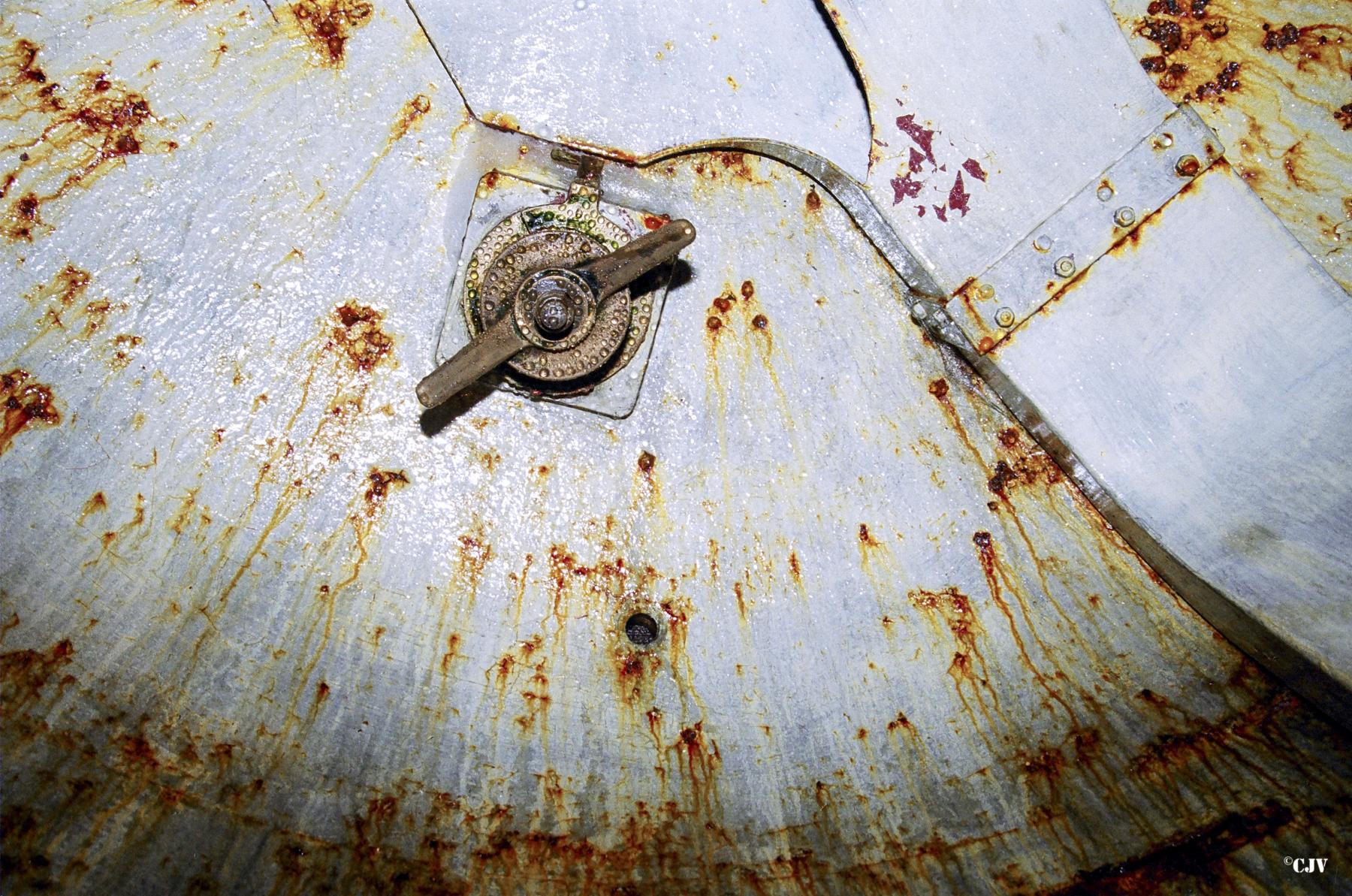

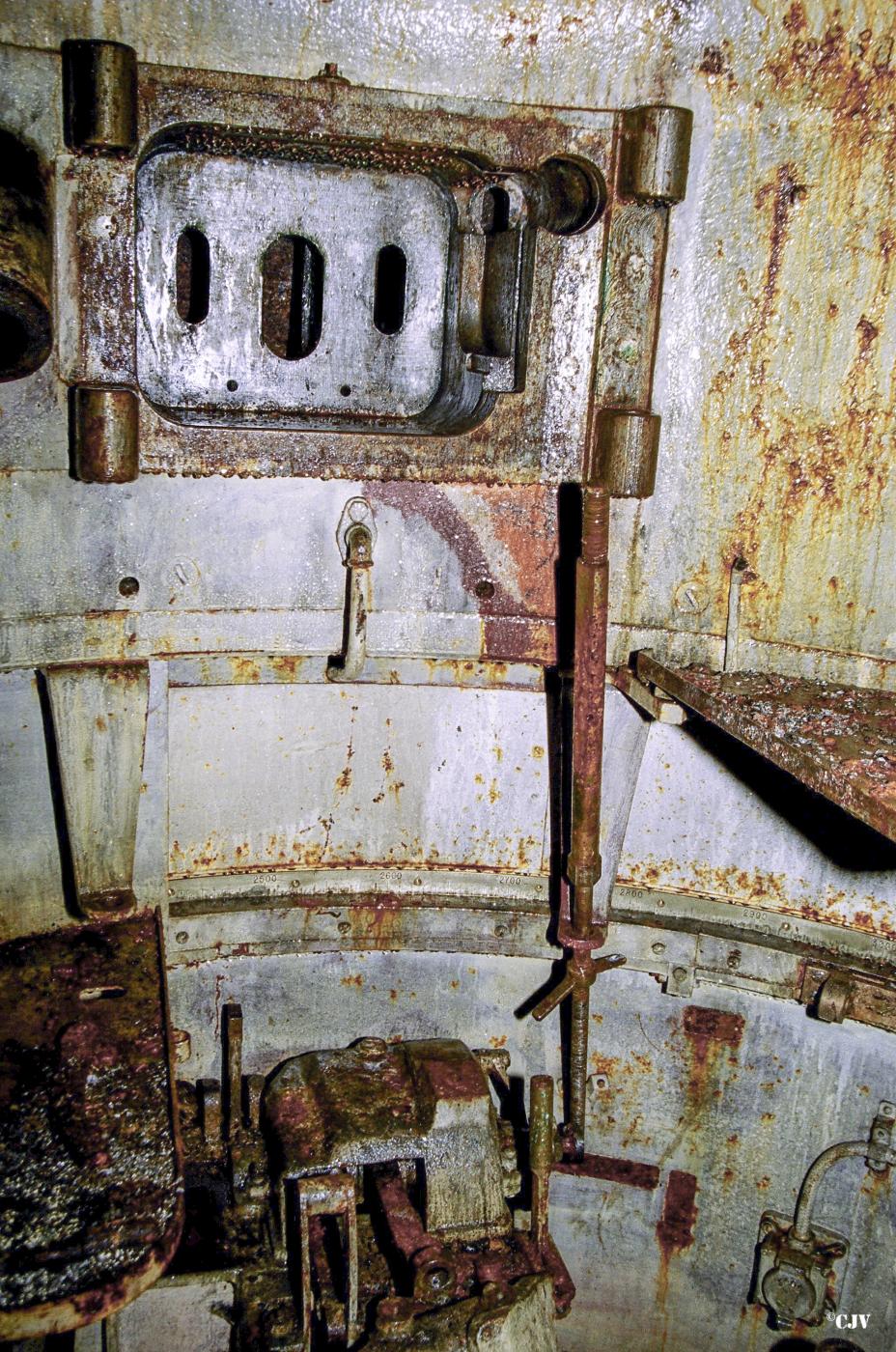

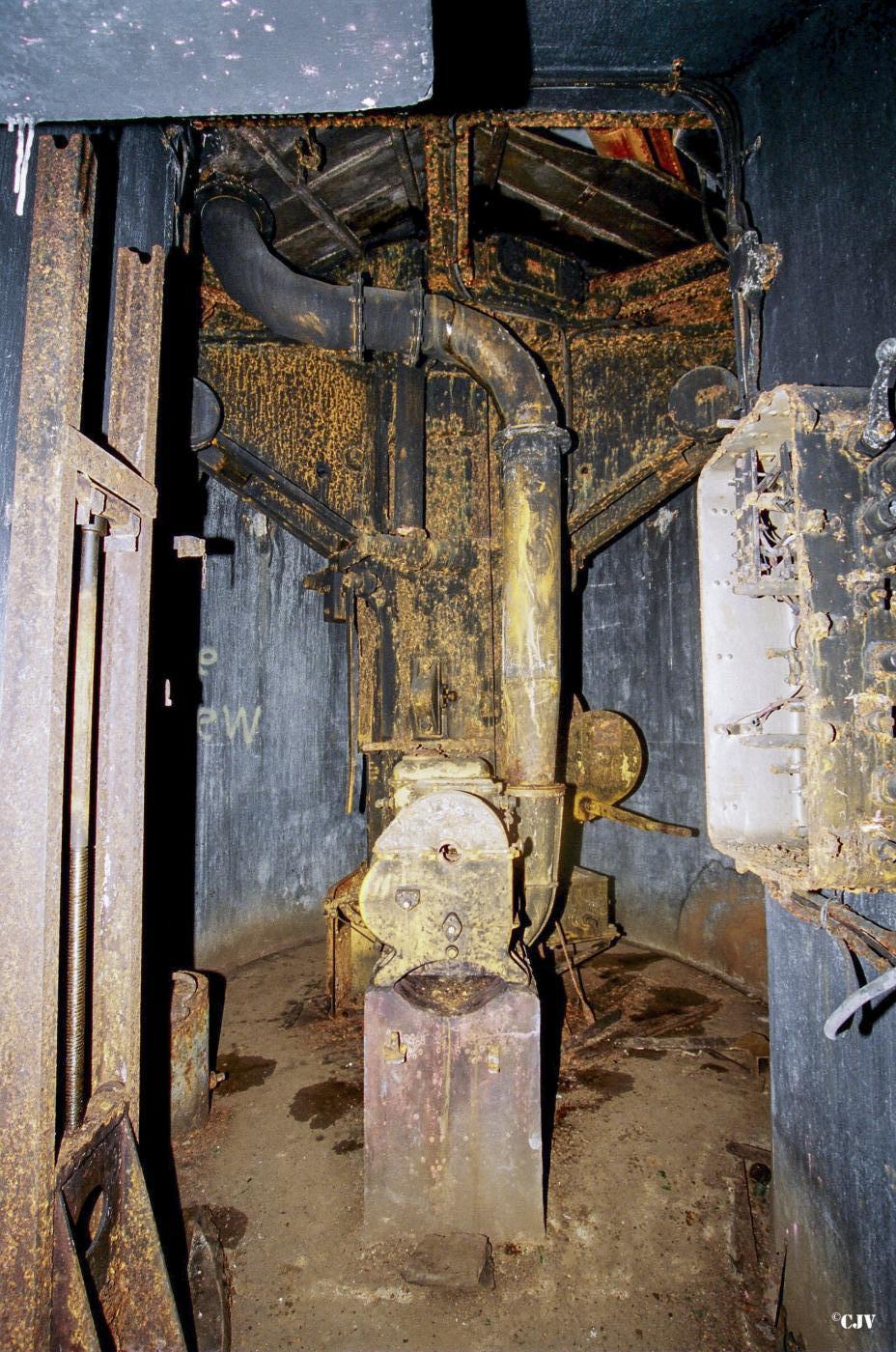

La tourelle TAM 50 est dotée d'un trumelage arme mixte composé d'un jumelage de mitrailleuses Reibel MAC 31 et d'un canon antichar de 25 mm mle 34 dont le tube a été raccourci (150 cm contre 180 cm pour le canon de campagne), ces armes tirent au travers de la muraille uniquement lorsque la tourelle est en position batterie. Un mortier de 50 mm modèle 1935 complète le tout, celui ci tire sous un angle fixe de 45° au travers de la toiture, ce qui permet son utilisation la tourelle étant en position 'eclipsée'. Un périscope en toiture permet l'observation tourelle éclipsée
Pour les caractéristiques détaillées des armes, voir Arme Mixte, MAC31, 25SA 34 et mortier de 50 modèle 35 sur wikimaginot.
Caractéristiques de la tourelle
Diamètre de la calotte supérieure : 255 cm
Epaisseur de la toiture : 35 cm
Epaisseur de la muraille : 30 cm
Hauteur émergeant en batterie : 113 cm
Poids total : 151,15 t
Poids des parties fixes : 65,65 t
Poids de la partie mobile : 85,5 t
Refroidissement des tubes de mitrailleuse : par aspersion (système Vermorel)
Déploiement - Etat actuel
Sept tourelles de ce type ont été installées sur l'ensemble de la ligne Maginot.
Six d'entre elles l'ont été dans des constructions 'nouveaux fronts' et ont toutes été ferraillées par les allemands en février 1941 La septième tourelle TAM 50 était en cours de montage dans l'ouvrage d'Anzeling (anciens fronts) pour assurer la défense rapprochée de son bloc cheminée (Bloc 9) et des entrées situées trop loin des blocs avant de l'ouvrage. Elle est la seule qui subsiste sur l'ensemble de la ligne Maginot
