Ces filtres sont constitués de trois étages différents de filtration et traversés par l'air du haut vers le bas. Une première version de ces filtres était dotée d'une couche intermédiaire composée d'un empilage de poches filtrantes. Cette disposition présentait semble t-il l'inconvénient de ne pas offrir une surface de filtration suffisante ce qui entrainait un colmatage rapide des filtres.
Le premier étage (haut) est composé d'un filtre classique assurant une filtration moyenne destiné à retenir les plus grosses particules présentes dans l'air le traversant (gaz lourds comme l'Ypérite).

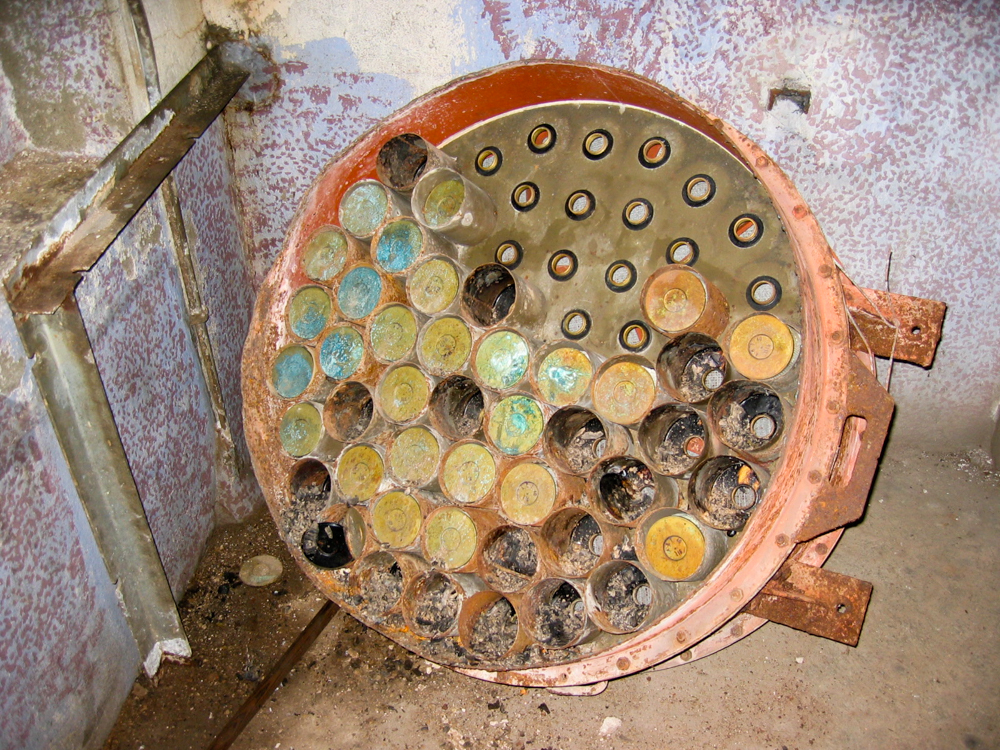

Le second étage est constitué d'un assemblage de 61 cartouches filtrantes au papier faisant obstacle aux particules fines comme les arsines (Gaz à base d'arsenic).
Chaque filtre est doté d'un débit unitaire de 1 000 m3/h au maximum et ils sont utilisés seuls ou assemblés en batteries filtrantes en nombre variant suivant le débit total nécessaire.
Pour un gros ouvrage d'artillerie, la salle de neutralisation comportait deux batteries comptant chacune jusqu'à 14 filtres assurant un débit maximal de 14 000 m3/h
Un seul filtre étant utilisé dans une casemate d’infanterie.
Lorsque deux batteries existaient, la seconde batterie était prévue pour remplacer la première en cas de colmatage ou de panne du moto-ventilateur de cette dernière.
Les filtres se présentent à leur livraison sous la forme d'un cylindre fermé par deux tôles livré dans une caisse de transport en bois.
La durée d'utilisation des filtres SP 36 était conditionnée par leur perte en charge. Cette dernière était directement liée à l'encrassement du filtre et une valeur maximale était admise au delà de laquelle il convenait de procéder au remplacement de l’élément filtrant colmaté.
Les filtres ne pouvant absorber qu’une quantité bien déterminée de gaz, la durée de leur efficacité dépend de la concentration à prévoir, il est admis une durée d’efficacité de 48 heures pour les filtre numérotés de 1 à 800 (première génération) et une durée d’efficacité un peu supérieure pour les autres. Au-delà de cette durée, le filtre peut être saturé et inefficace.
Toutefois, étant donné que les concentrations qui seront effectivement réalisées ne pourront pas être déterminées, les filtres devront être vérifiés fréquemment. Cette vérification à pour but d’obtenir des renseignements sur l’efficacité restante du filtre, efficacité qui diminue progressivement au cours de la saturation.
Cette efficacité était traduite par la perte en charge qui était vérifiée par le service Z en mesurant la différence de pression entre l'amont et l'aval du filtre grâce à un manomètre à colonne d'eau qui se raccordait sur les robinets type Gaz positionnés sur les flasques montés de part et d'autre du filtre.
Une fois colmatés, les filtres devaient être démontés et renvoyés dans un établissement spécialement équipé pour leur reconditionnement. Des filtres de rechange en nombre suffisant permettaient de remplacer les filtres usagés.
La procédure exacte de remplacement de ces filtres ne nous est pas connue, toutefois une méthode simple et évitant toute contamination du milieu ambiant devait être utilisée.
Dans les gros ouvrages ou l'espace des salles de neutralisation est souvent limité, un matériel spécifique permet la manutention des filtres lors des opération de mise en place et de retrait de ces derniers. Plusieurs types de chariots de manutention ont existé, en exemple ci-dessous deux modèles photographiés dans les ouvrages de Saint-Ours Haut et de Schoenenbourg.
- Débit nominal : 1 000m3/h.
- Diamètre : intérieur 88 cm, extérieur hors tout 94 cm.
- Hauteur : 71,5 cm (premier étage: 12cm, 2° étage 30,5 cm, 3° étage 27,5 cm , + joints)
- Poids unitaire : 230 Kg
- Diamètre : 9,5 cm
- Hauteur : 11 cm
- Surface filtrante : cm2
Ces filtres ont été fabriqués et-ou reconditionnés par la MAS (Manufacture d'Armes de Saint-Etienne), AST (Arsenal de Tarbes), SNCF (Société Nationale des Charbonnages de France)...
