Canon - obusier de 75 R 32

(75 R 32)






Généralités


Le canon obusier de 75 mm R modèle 1932 est dérivé du tube de 75 mm modèle 1905 qui a été raccourci pour l'adapter aux dimensions réduites de la fortification.

La CDF (Commission de Défense des Frontières) avait dés le départ recommandé la construction de fossés flanqués pour protéger les ouvrages. La CORF reprendra cette recommandation en y ajoutant un flanquement antichar basé sur le calibre 75 mm.
Après quelques atermoiements et aller-retours, la CORF finit par porter son choix sur un dérivé du 75 mm Mle 1905 dont le raccourcissement du tube a permis d'éviter le dépassement de ce dernier en dehors de son embrasure, avec en contrepartie la diminution de la portée maximale de la pièce ramenée 9 200 m ce qui cadrait avec l'usage prévu.


Canon - obusier de 75 R 32

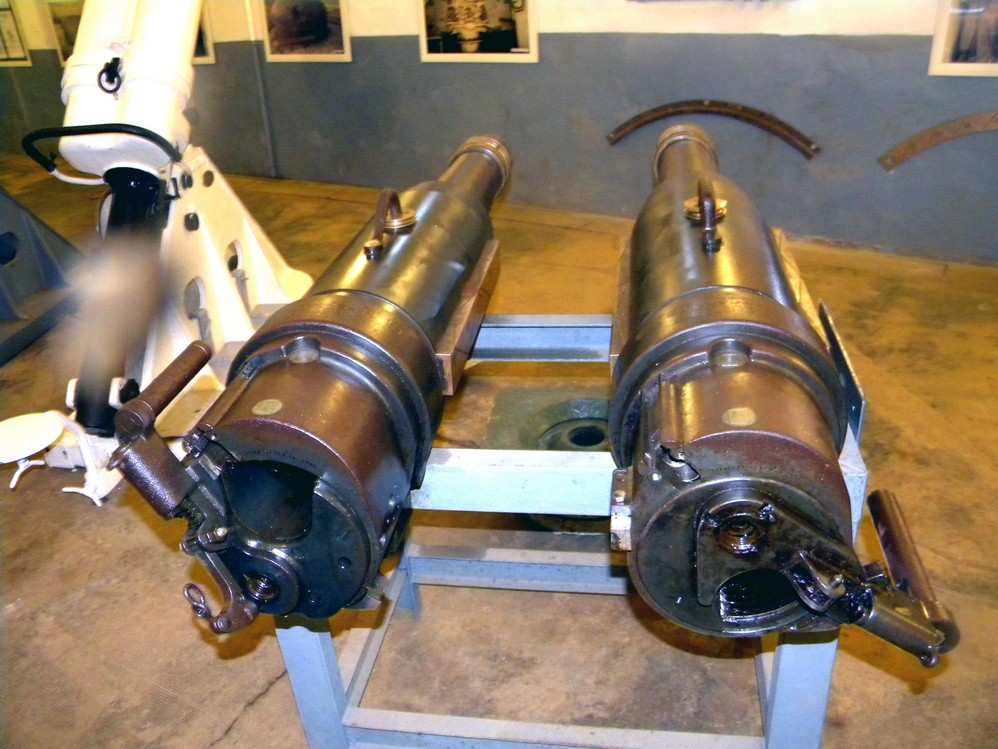

Canons - obusiers de 75 R 32
Ouvrage du Mont des Welsches
Photo Jean-Louis BURTSCHER



Canon - obusier de 75 R 32

Canon - obusier de 75 R 32

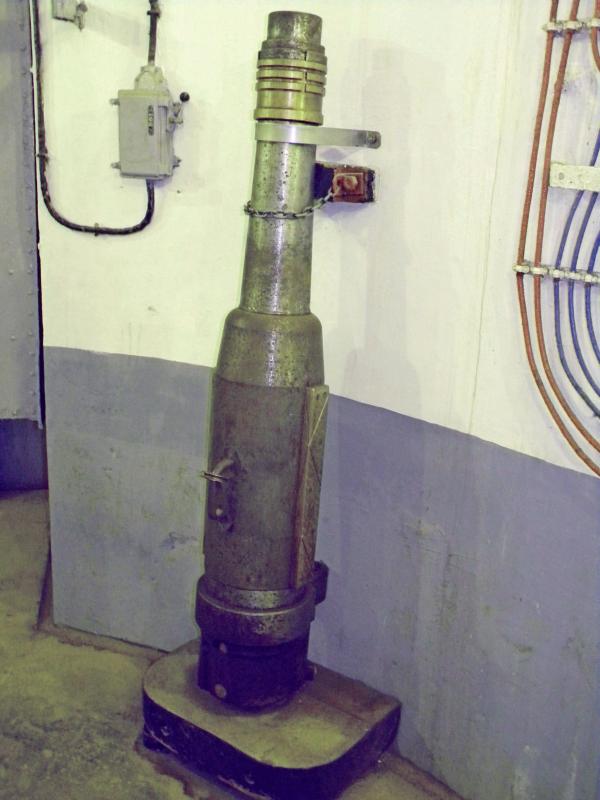

Tube de rechange au pied d'une tourelle
Photo Jean-Louis BURTSCHER



Les canons (ou tubes) ont été fabriqués par l'Atelier de constructions de Bourges (ABs) tandis que les culasses ont été produites aux Ateliers de Tarbes.




Caractéristiques de la pièce :


- Longueur du tube (m) : 1,555
- Longueur rayée (m) : 1,063
- Portée maximale : 9.200 m
- Cadence de tir maximale : 30 coups/minute
- Cadence de tir normale : 12 où 24 coups/minute
- Culasse : Type 75 Mod 1897
- Chargement : Manuel
- Freins et récupérateur d'artillerie : Frein sous le tube, récupérateur latéral à l'extérieur de la masse oscillante.


Les valeurs de pointage en hauteur et en direction dépendent du type de montage de la pièce


Canon de 75 R 32

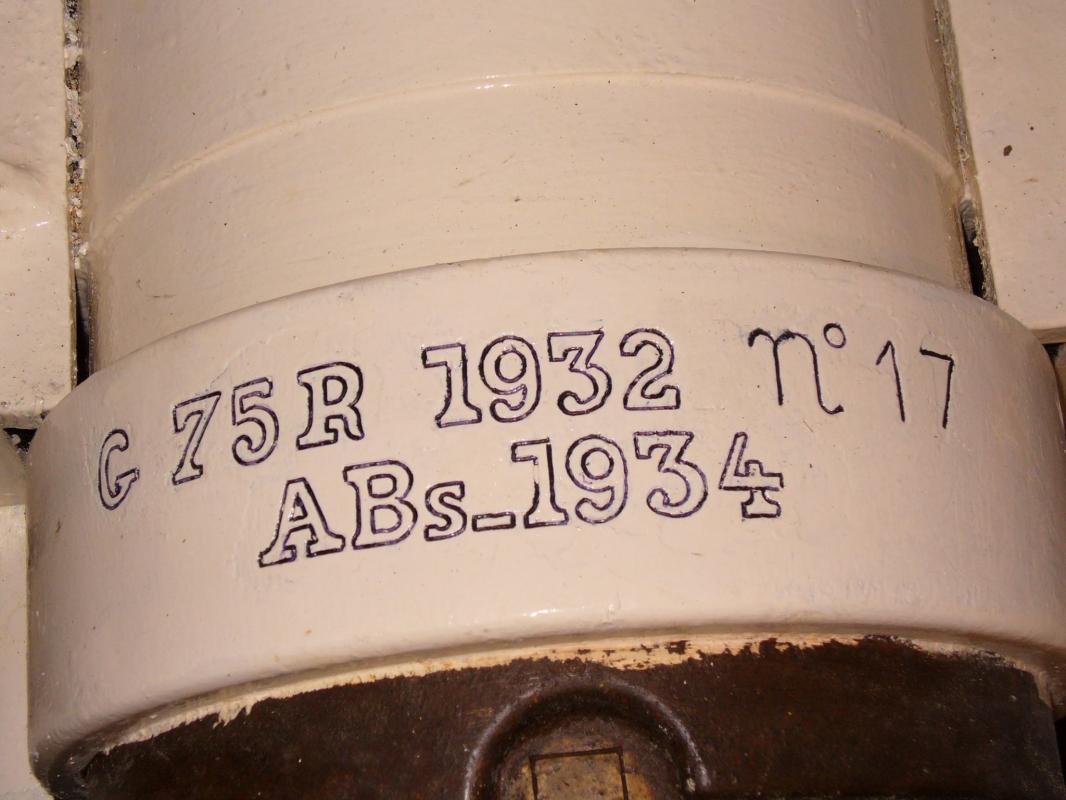

Tube de 75R 32
Origine ouvrage du Schiesseck
marque du constructeur, année de fabrication et n° dans la série
Photo Grami




Munitions, caractéristiques et dotation


Les munitions utilisés par les canon-obusiers de 75 mm mle 32 sont des obus montés sur une Cartouche à obus de 75mm Mle 1900-1915 pour matériel de 75R mle 1932.
Il s'agit d'une munition semi encartouchée avec 5 charges divisibles permettant de moduler la portée.


Le type d'obus est choisi en fonction des objectifs visés:


- Obus explosifs Mod 1917 (Portée à 45° 9600m, à 25° 8300m, vitesse initiales 487 mètres/secondes
- Obus explosifs Mod 1900-1915 (Portée à 45° 7700m, à 25° 6500m, 462 m/s)
- Obus explosifs Mod 1900-1915 - Charge moyenne (Portée à 45° 6100m, 353 m/s)
- Obus explosifs Mod 1900-1915 - Charge réduite (Portée à 45° 5400m, à 25°4900m, 303 m/s)
- Obus à balles, utilisé en défense contre les aéronefs ou le personnel Mod. 1926 (453 m/s)
- Obus de rupture M, utilisé en tir tendu en défense contre les blindés (Portée à 45° 8100m, à 25° 6900m, 480 m/s)
- Boites à mitraille, Utilisées en défense rapprochée contre le personnel


Ces munitions sont détaillées dans la page Munitions utilisées dans la fortification proposée sur le site



Déploiement


Ce matériel à été utilisé soit sous soit en tant que pièce de 75 R 32 sous casemate pour le flanquement des fossés et des ouvrages , sous Tourelles de 75 R 32 .






Rédaction initiale : Pascal LAMBERT 2016
Sources : wikipedia, Burtscher Jean Louis, Truttmann Philippe, Hohnadel Alain, Web
