Groupe électrogène à moteur SULZER 6 DD 22

(6DD22)






Ces groupes électrogènes sont basés sur le moteur diesel quatre temps à six cylindres type 6 DD 22 fabriqué par la société SULZER auquel est accouplé un alternateur.

SIMSERHOF - (Ouvrage d'artillerie)

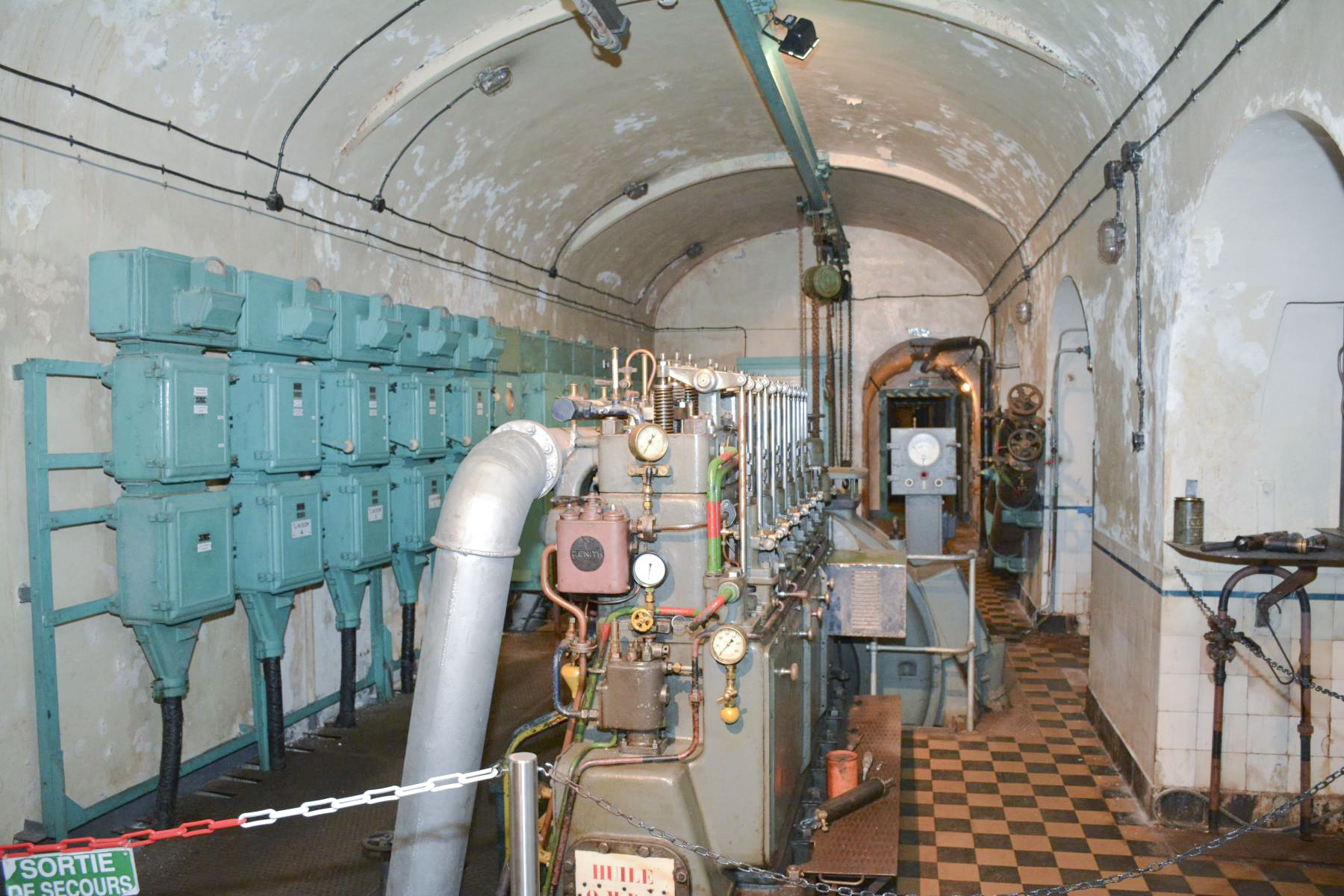

Usine électrique de l'ouvrage du Simserhof
Groupe électrogène à moteur SULZER 6 DD 22




Caractéristiques

Moteur

  • Marque : SULZER

  • Type : 6 DD 22

  • Composition: 6 cylindres de 40 CV de puissance unitaire

  • Alésage: 220 mm

  • Course: 320 mm

  • Cylindrée : 7 040 cm3

  • Puissance : 240 CV (soit 176 KW)

  • Vitesse angulaire : 500 t/mn

  • Consommation horaire : 35 litres ?


Alternateur

  • Marque: Ateliers d'Orléans

  • Type:

  • Tension 440 volts triphasé

  • Intensité : ... ampères

  • Cos mini : 0,7 1

  • Puissance apparente: 215 KVA

  • Puissance effective: 150 KW à cos 0,7 2



Déploiement

Ces groupes électrogènes ont été utilisés pour l'équipement des usines électriques des ouvrages du SFH listés ci dessous. Les numéros de série de ces moteurs sont en fait ceux des cylindres les composant. Les dotations ci dessous sont celles d'origine.
Nombre de ces moteurs ayant été soit démontés soit rendus inutilisables par l'occupant allemand seront remplacés après guerre


Ne sont listés ci-dessous que les ouvrages équipés de moteurs Sulzer 6 DD 22. Pour la liste des ouvrages dotés de moteurs Sulzer 4 KD 22, consultez cette page .


Ouvrage d'artillerie du SIMSERHOF

Quatre groupes électrogènes à moteur Sulzer numérotés comme suit :


  • 19897 - 19102

  • 19103 - 19108

  • 19109 - 19114

  • 19115 - 19120



Ouvrage d'artillerie du HOCHWALD-Ouest :

Quatre groupes électrogènes à moteur Sulzer numérotés comme suit :


  • 19841 - 19846

  • 19847 - 19852

  • 19853 - 19858

  • 19859 - 19864





Notes

1 - Le cos mini est estimé sur la base des valeurs usuelles pour les machines tournantes de ce type à cette époque et correspond à celui des alternateurs fournis par les Ateliers d'Orléans pour les moteurs 4 KD 22

2 - Sur la base du cos mini retenu






Rédaction

Pascal LAMBERT





Sources :

Jean Louis BURTSCHER, les moteurs du SFH





Secteur(s) concerné(s) :SFH
