Canon de 95 mm Mle 1888 Lahitolle sur affut de côte
(95 Mle 1888)
Genèse
Dans le cadre de l'effort de modernisation de l'artillerie après 1870, le Lt-Col Henry PERIER de LAHITOLLE développe une pièce de 95 mm en 1875 qui connait un succès certain du fait de ses innovations (culasse à vis en particulier), mais est rapidement supplantée par le 90mm de Bange, plus léger et maniable.
Le 95 de campagne monté sur un affut rigide nécessite par ailleurs un repointage à chaque coup du fait du déplacement de recul. Les munitions du 95 mm étant malgré tout plus efficaces, ce type d'armement fut commandé comme artillerie de réserve pour les corps d'armée. Il existait en deux versions, la pièce de campagne sur affut rigide et la pièce de siège sur affut "SP" (siège et place) rehaussé.
95 mm Modèle 1888 Lahitolle sur affut de campagne
95 mm Modèle 1888 Lahitolle sur affut de siège
Une version marginalement améliorée du canon de campagne est développée en 1888. Cette version est reprise et encore améliorée 1 par le col DEPORT pour en faire à partir de 1893 une pièce de défense de côte (batteries de semonce ou annexes de réglage du tir des batteries lourdes) sur affut spécial "G" de côte à embase/châssis circulaire. Cet affut à la particularité d'intégrer un frein de recul qui n'existe pas sur les pièces de campagne ou de siège.
95 mm Mle 1888 sur affut G de côte
Ce concept est mis en œuvre pour le tir tendu à courte portée sur des navires légers dans de nombreuses batteries de côte.
95 mm Mle 1888 de côte en situation (Crédit Marc Ammann)
95 mm Mle 1888 de côte en situation (Crédit Marc Ammann)
De son côté, l'armée de terre reprend le même équipement en 1899 lors du développement d'une casemate de flanquement de ligne de défense (Note du 17 Aout 1899), qui préfigure la casemate de Bourges. Ce principe de casemate de flanquement est installé pour la première fois à Haudainville (Verdun) avec des 95 mm mais ce type d'armement sera rapidement remplacé par les 75 mm Mle 1897 sur affut spécial (note de 1902). Plusieurs casemates de ce type seront néanmoins construites dans les Alpes.
95 mm de côte en casemate de flanquement
Utilisation dans le cadre de la ligne Maginot
Le 95 mm sur affut de côte G Mle 1904 a fait l'objet d'une utilisation dans la ligne Maginot. Cette utilisation doit cependant être vue comme "opportuniste" puisque cela s'est fait par l'intégration ou la réactivation d'installations sous casemates de l'époque Séré de Rivières.
On peut recenser ainsi 12 pièces sur affut de côte en place dans les années 30, chiffre ramené à 8 avant 1940, ainsi que 14 pièces sur affut de campagne. Toutes ces pièces étaient en dotation dans le Sud-Est et réparties comme suit:
162 ° RAP
2 pièces en casemate de Bourges à la batterie de VULMIX
4 pièces dans la casemate frontale du fort du REPLATON 2
2 pièces dans la casemate de Bourges de la batterie XII de Tournoux. 3
12 pièces sur affut de campagne
Une des chambres de tir de la casemate de la Batterie XII (Crédit Froehly)
154 ° RAP
4 pièces dans le bloc 8 de l'ouvrage du JANUS . Ce bloc 8 est l'ancienne casemate sous roc de la partie souterraine du fort du Janus de la fin du 19° Siècle 4
La pièce exposée à Montgenèvre (crédit Prasil)
Caractéristiques de la pièce et de l'affut
Pièce sur affut de forteresse
Calibre : 95 mm
Longueur du tube : 2500 mm
Poids : 2886 kg. (pièce : 808 kg, affut : 723 kg, bouclier : 390 kg (version moulée), sellette et roulement : 965 kg)
Inclinaison du châssis : 12°
Champ de tir vertical : - 10° à + 32°
Champ de tir horizontal : variable selon la casemate, mais typiquement 45°
Recul maximum : 190 mm
Portée : 8200 m (maximum), 3000 m (portée pratique en tir tendu à obus explosif)
Cadence de tir : de 5 Ã 6 cps/mn
La sellette est ancrée dans le sol par le biais de 16 tirants boulonnés scellés dans le béton.
Les pièces de forteresse, en tout cas au JANUS, étaient équipées d'un bouclier spécial plan en tôle laminée plus léger que le bouclier de pièce de côté, moulé, plus large, plus épais et moins utile en termes de protection pour un usage en casemate.
Bouclier "forteresse" exposé au musée de Draguignan. Un bouclier identique a été rapporté sur la pièce visible à Montgenèvre (Crédit E. Klamerek)

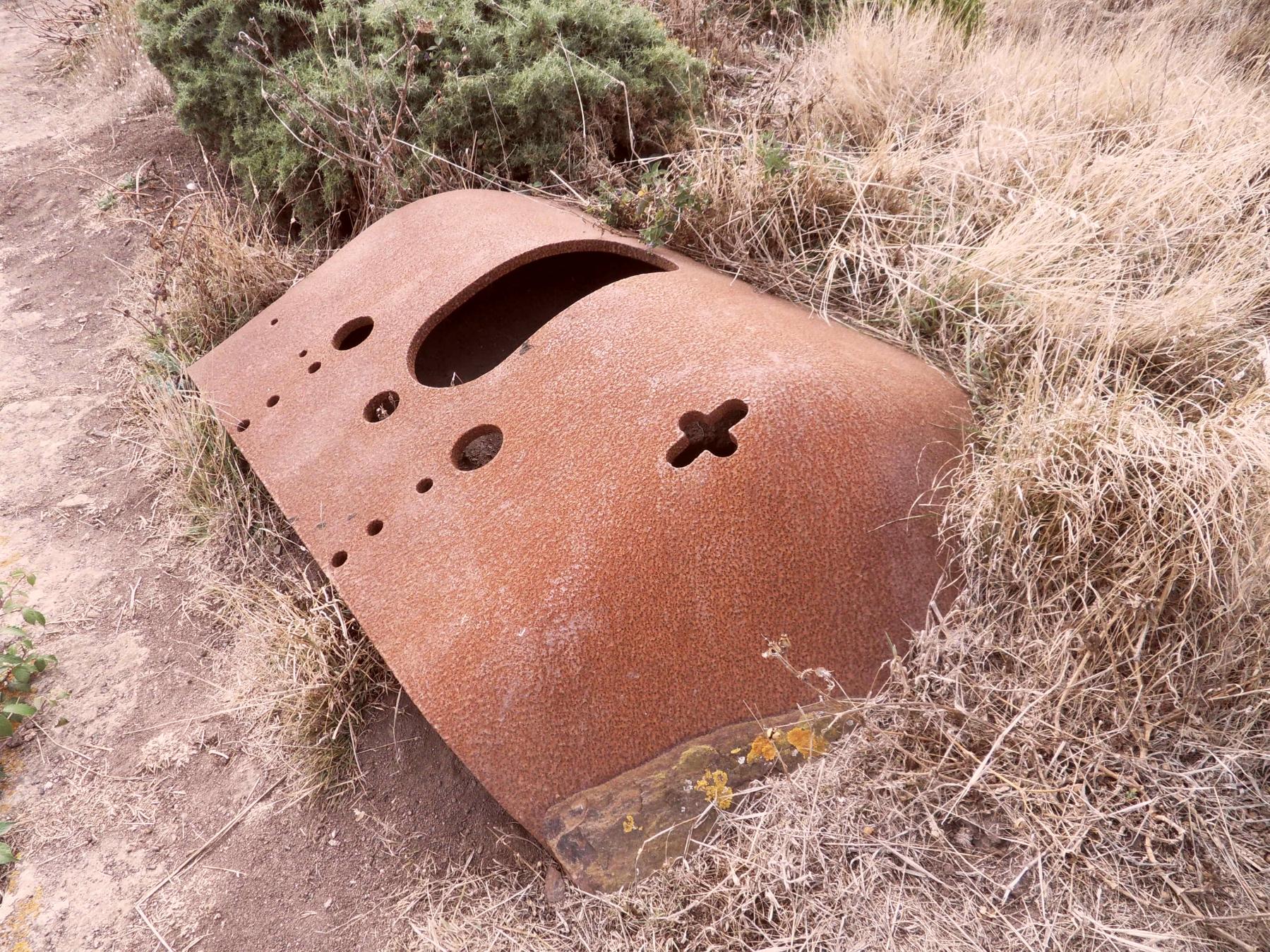

Bouclier "côte" de la batterie de Houat (Crédit François C.)
Pièce sur affut de campagne
Calibre :95 mm
Nombre de rayures : 28 pas progressif à gauche, finissant à 7 degrés
Longueur totale du canon : 2,5 m (23,8 calibres)
Longueur de la partie rayée : 1,931 m (20,3 calibres)
Cadence de tir : 1 coup / minute
Pointage en hauteur : Affût de campagne - 10 à +24 degrés - Affût de siège et place - 10 à + 40 degrés
Pointage en direction : Sans organe de pointage
Poids du tube avec culasse : 700 kg
Poids en position de tir : Affût de campagne 1450 kg - Affût de siège et place 1818 kg
Poids à tracter : Affût de campagne et avant train de 2250 kg - Affût de siège et place et avant train de 2618 kg
Le transport est assuré par une voiture tractée par 6 chevaux, le temps pour la mise en batterie est de 6 heures minimum
Munitions employées
Le 95 mm Mle 1888 utilisait les munitions suivantes en fortification :
Obus à Mitraille Mle 1886 - poids total de 12,3 kg chargé de 160 balles de 23g et de galettes de fragmentation
Obus explosif en fonte ordinaire Mle 1875-1914 - poids total de 11 kg dont 0,57 kg d'explosif
Obus explosif allongé en acier Mle 1914 - poids total de 12,25 kg dont 2,3 kg d'explosif
Obus explosif en fonte aciérée Mle 1915 - poids total de 11,65 kg dont 1,4 kg d'explosif
Obus explosif en acier Mle 1915 type B - poids total de 11,8 kg dont 1,55 kg d'explosif
La charge propulsive étant constituée d‘une gargousse de poudre BC ou BSP, la mise à feu est réalisée par une étoupille. L’étoupille est initialement du type à friction. Cependant avec l’adoption de la culasse Saint-Chamond Mle 1913, la mise à feu est réalisée par l’étoupille obturatrice Mle 1906 (percussion). La question reste ouverte de savoir si les pièces de forteresse avaient reçu cette amélioration.
Boite pour étoupilles obturatrices Mle 1906
Etoupilles obturatrices Mle 1906 (E. Klamerek)
Notes :
(1) amélioration de la bouche de pièce par un renfort acier "en tulipe", mise en place d'un masque de protection derrière l'échancrure du bouclier, etc...
(2) les pièces de 95 mm de la batterie A sont néanmoins retirées en 1935 ou 1936, et les ancrages modifiés pour accueillir des 75 mm Mle 1897.
(3) il existait une dernière casemate de Bourges pour canons de 95 mm à la batterie des Caurres, mais celle-ci avait été déséquipée et des 75 mm Mle 1897 y étaient installé en 1940.
(4) une pièce de 95 mm est visible sur une place de la commune de Montgenèvre, sous le Janus. Celle-ci n'est pas originaire de l'ouvrage, mais provient de la batterie de semonce du Sémaphore de Porquerolles. Ce canon avait été localement récupéré par la Gendarmerie de l'ile, puis déplacé au centre de formation de Gendarmerie d'Auxerre... Quand ce centre a fermé au début des années 2000, le canon a été transféré à Montgenèvre et équipé d'un bouclier léger récupéré dans l'ouvrage du JANUS.
Rédaction initiale
Jean-Michel Jolas & Eric Klamerek - Complément Dominique Diss
Sources :
- Manœuvre de l'artillerie - I - Titre Vaf3 et VIIaf3 - Matériel de 95mm Mle 1888 sur affut de côte sous casemate (1936) Gallica
- Communications de E. Klamerek
- Le 95 de Lahitolle - G. François, GBM n° 109, été 2014
- Sites internet Basart, fortiffsere.fr
