Appareil Carbochlore
Dans les cuisines de certains gros ouvrages, le procédé de carbo chloration a été utilisé pour la préparation de l'eau nécessaire au lavage et à la cuisson des aliments.
La purification était assurée par un appareil Carbochlore du type A1
Description
L'équipement se présente sous la forme d'un système automatique injectant une quantité d'eau de javel proportionnelle à la quantité d'eau soutirée d'un réservoir de couleur blanc placé en hauteur alimentant le point d'eau de la cuisine par gravité après avoir traversé une couche de charbon actif.
Le dosage de l'eau de Javel est automatique et recourt à un système de double palette actionné par l'eau alimentant le réservoir, permettant d'adapter précisément le volume de chlore à celui de l'eau soutirée.

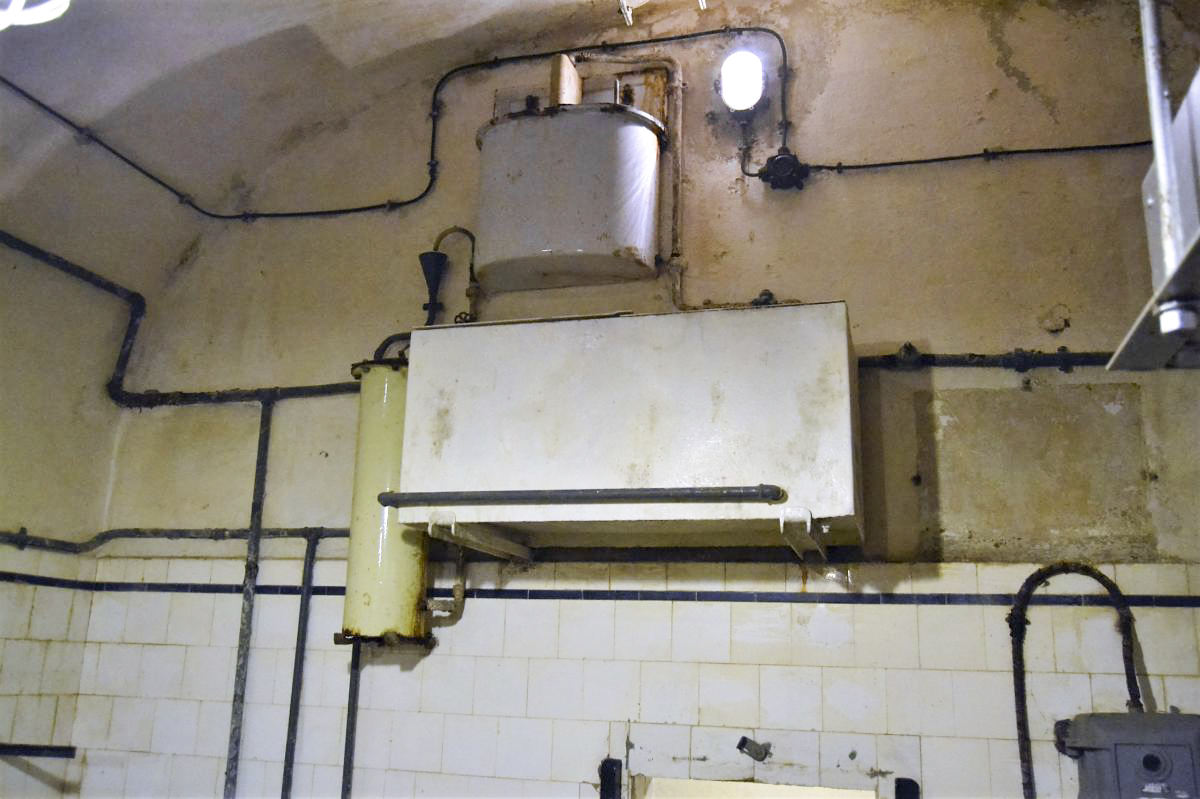

Ouvrage du Galgenberg - Cuisine troupe
Equipement de carbo chloration
Fabrication
Cet équipement était fabriqué par la Compagnie des Produits Chimiques et Charbons Actifs Ed. Urbain
Plaque constructeur de l'appareil Carbochlore
