Guérite observatoire sur pylône

Développé au cours de la 1ere guerre mondiale, ce type de guérite à été réutilisé en 1939-40
Utilisée en lisière de forêt, elle était facilement camouflable entre les arbres et atteindre la hauteur de ceux-ci.

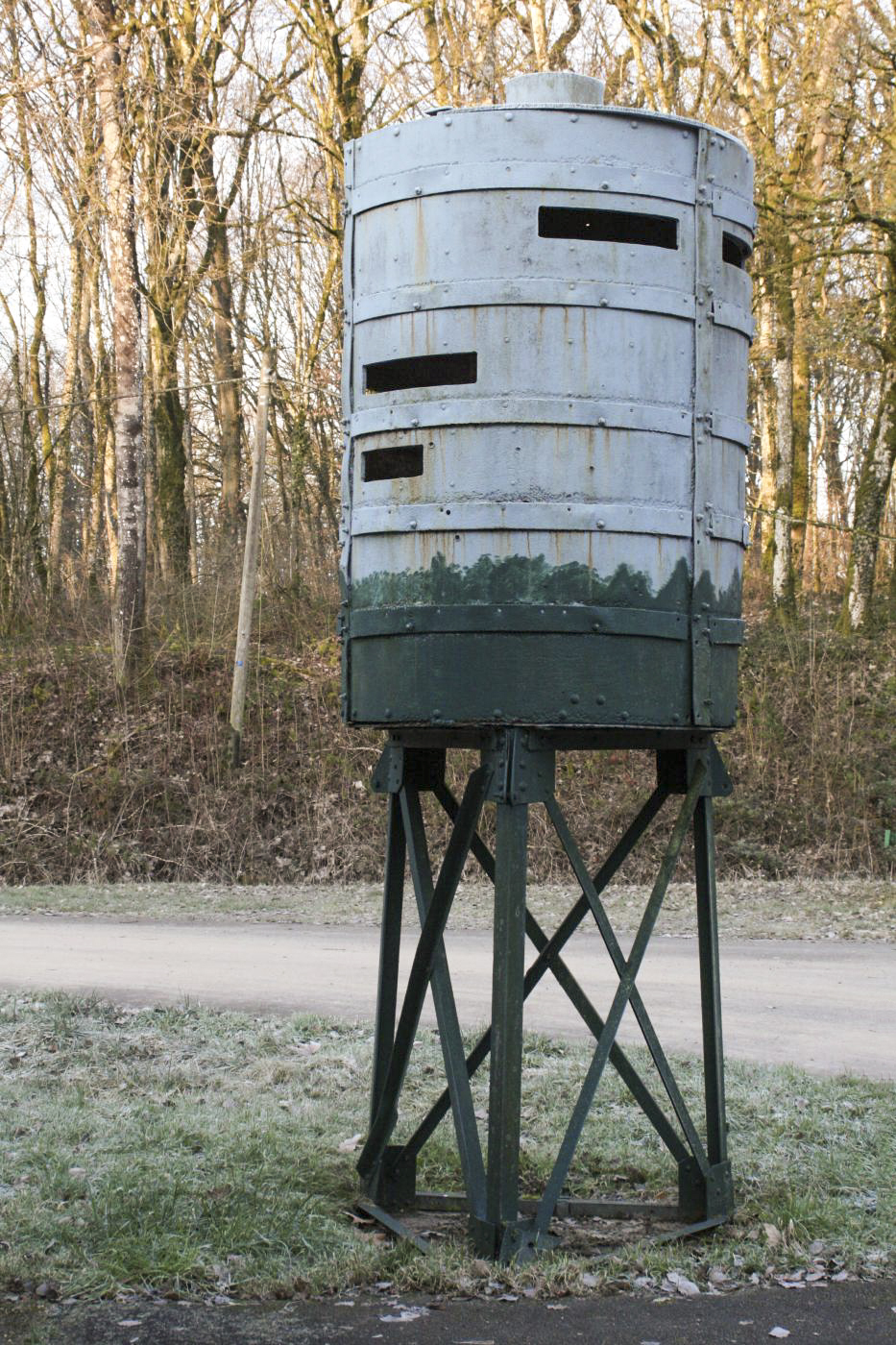

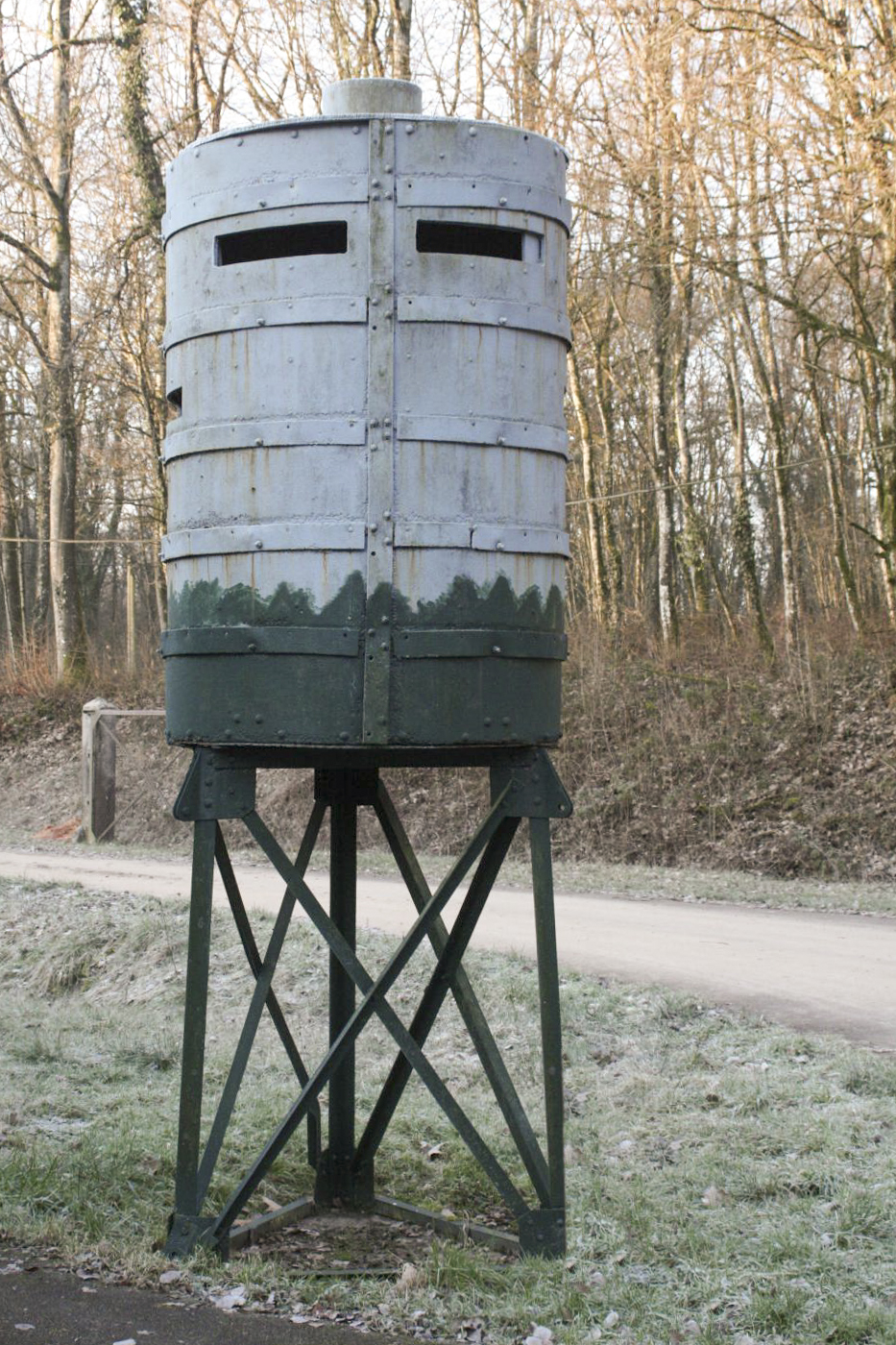

Elle était de forme cylindrique de 1,30m de diamètre, d’une hauteur de 1,90m et blindée en tôle d’acier de 15m/m.
L’accès se faisait par une trappe située au centre du plancher.

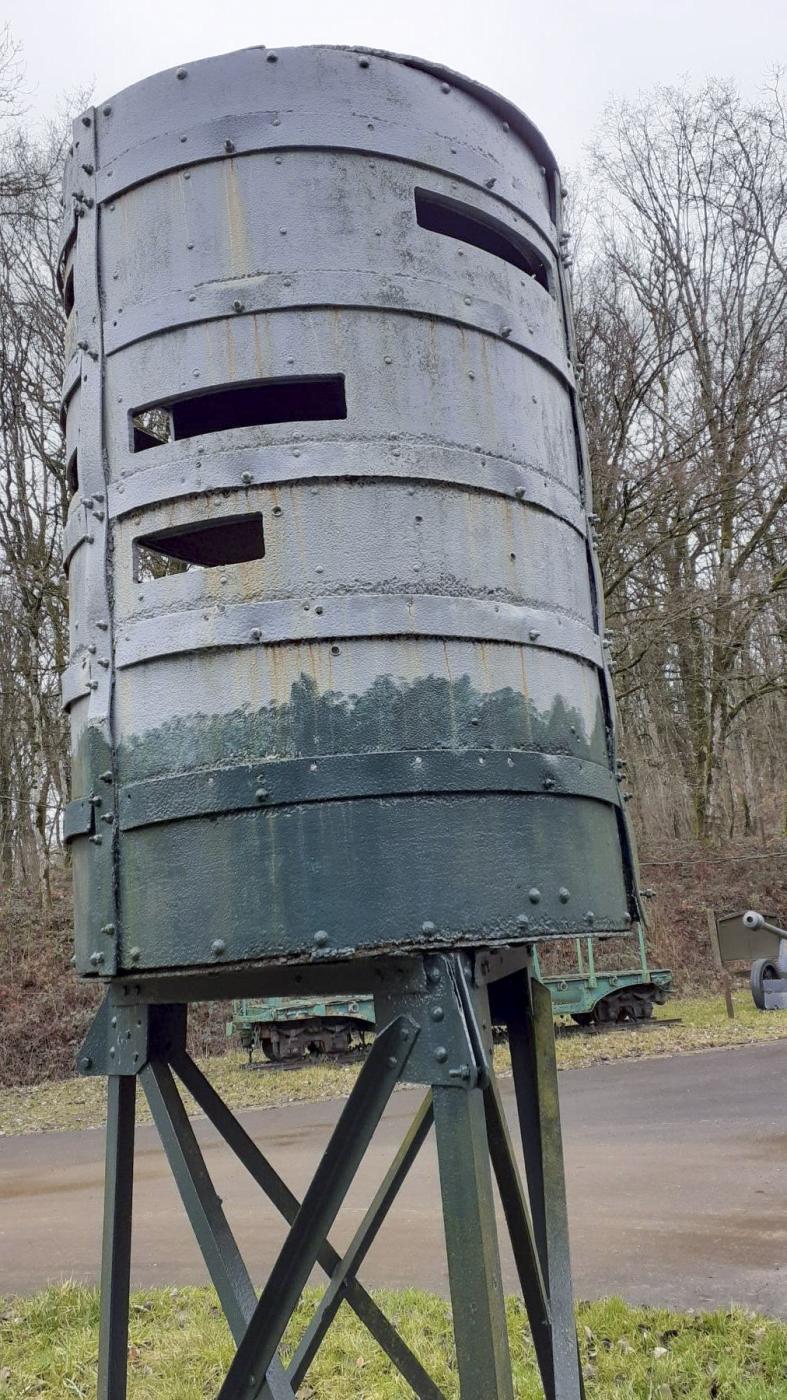

Elle était munie de fentes de visions placées à différentes hauteurs permettant l’utilisation d’appareils optiques pour le réglage de l’artillerie ou le S.R.O.T (section de repérage des objectif terrestre). Trois observateurs pouvaient s’y tenir.

La guérite était équipée de deux strapontins et d’une tablette. Elle convenait particulièrement à l’utilisation d’appareils de précision, du fait de sa stabilité.

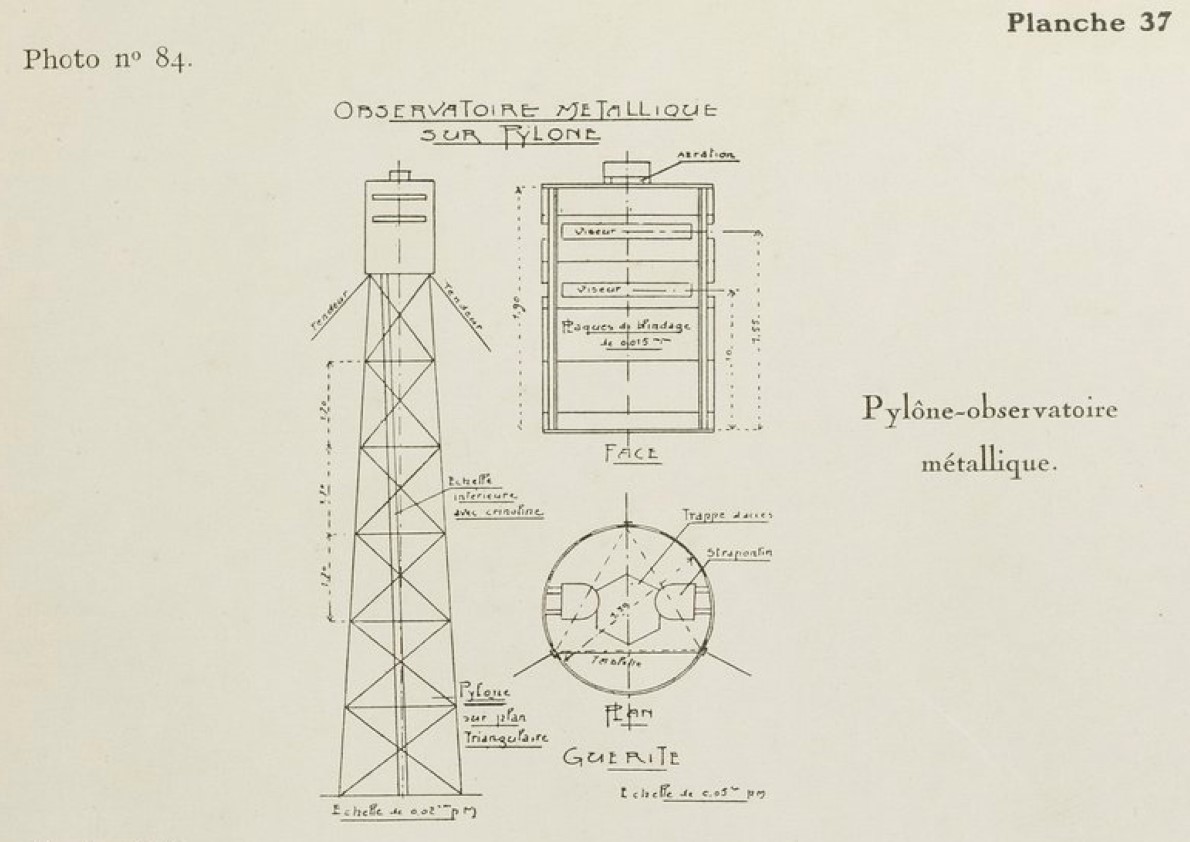

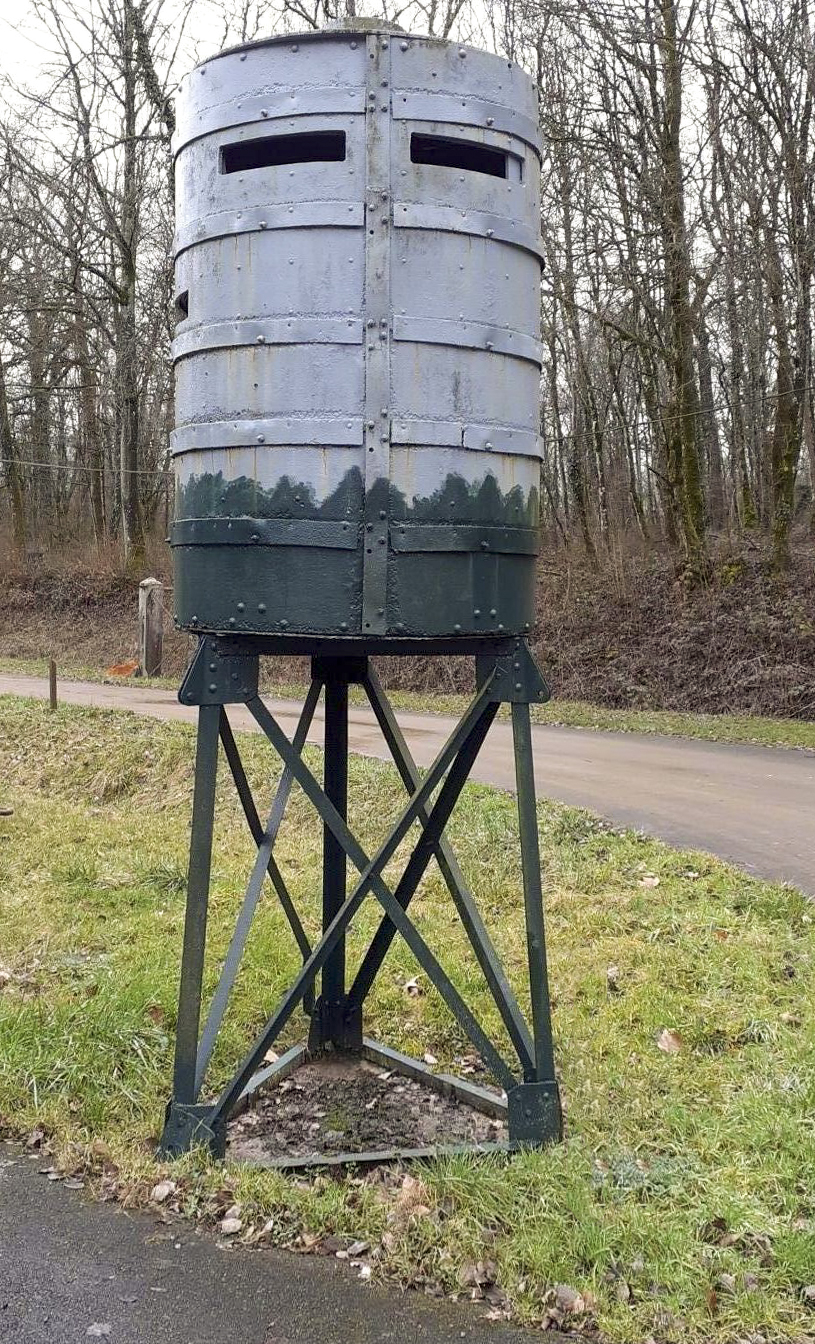

Elle était montée sur pylônes métalliques installés en plan triangulaire et la stabilité était assurée par haubanage.
Chaque élément du pylône avait une hauteur de 1,70m en forme de trapèze, dont la partie haute correspondait avec la partie basse de l’élément supérieur.


Rédaction initiale : Daniel Froehly - 03/02/2023
